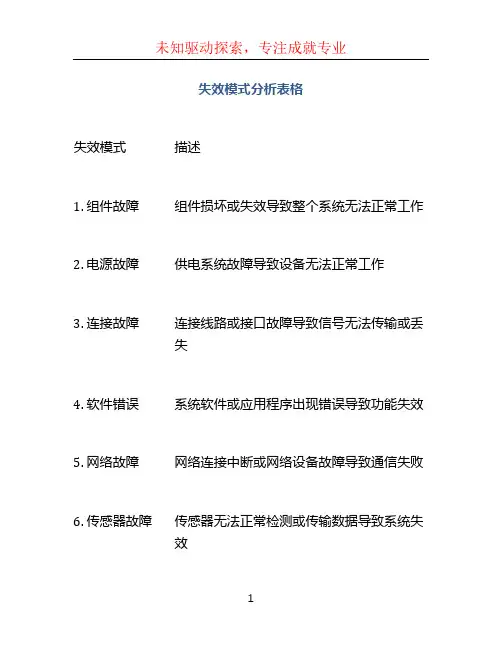

失效模式分析表格失效模式描述1. 组件故障组件损坏或失效导致整个系统无法正常工作2. 电源故障供电系统故障导致设备无法正常工作3. 连接故障连接线路或接口故障导致信号无法传输或丢失4. 软件错误系统软件或应用程序出现错误导致功能失效5. 网络故障网络连接中断或网络设备故障导致通信失败6. 传感器故障传感器无法正常检测或传输数据导致系统失效7. 数据错误数据输入或处理过程中出现错误导致结果不准确8. 停电故障电力供应中断或电力设备故障导致设备无法工作9. 控制逻辑错误控制逻辑程序出现错误导致系统无法按预期运作人员操作不当或误操作导致系统功能失效10. 人为操作错误1. 组件故障描述:组件故障是指系统中的重要组件出现损坏或失效的情况,导致整个系统无法正常工作。
常见的组件故障包括电子元器件损坏、机械部件失灵、电路板短路等。
解决方案: - 检查组件的工作状态,确保其在正常工作范围内; - 定期进行设备维护和检修,及时更换老化部件; - 使用高质量的组件,减少故障发生的可能性。
2. 电源故障描述:电源故障是指系统供电部分发生故障,导致设备无法正常工作。
常见的电源故障包括电源线路断路、电源适配器故障、电池电量不足等。
解决方案: - 检查电源线路和插头是否正常连接; - 检查电源适配器是否工作正常,如发现故障及时更换; - 定期检查设备电池电量,如发现不足及时充电或更换电池。
3. 连接故障描述:连接故障是指设备之间的连接线路或接口出现问题,导致信号无法正常传输或丢失。
常见的连接故障包括线路脱落、接口松动或损坏等。
解决方案: - 检查连接线路是否完好,确保连接稳固; - 检查接口是否松动或损坏,如有问题及时修复或更换; - 定期进行连接线路的检查和保养,防止连接故障发生。
4. 软件错误描述:软件错误是指系统的软件或应用程序出现错误,导致系统功能失效。
常见的软件错误包括程序崩溃、数据丢失、算法错误等。
解决方案: - 及时更新软件补丁或升级软件版本,修复已知的软件错误; - 定期进行软件测试和质量控制,确保软件的稳定性和可靠性; - 遵循良好的软件开发规范,减少软件错误的发生。

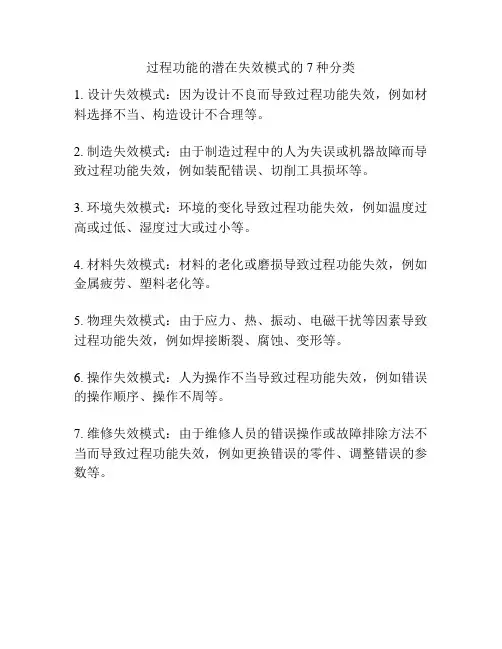

过程功能的潜在失效模式的7种分类
1. 设计失效模式:因为设计不良而导致过程功能失效,例如材料选择不当、构造设计不合理等。
2. 制造失效模式:由于制造过程中的人为失误或机器故障而导致过程功能失效,例如装配错误、切削工具损坏等。
3. 环境失效模式:环境的变化导致过程功能失效,例如温度过高或过低、湿度过大或过小等。
4. 材料失效模式:材料的老化或磨损导致过程功能失效,例如金属疲劳、塑料老化等。
5. 物理失效模式:由于应力、热、振动、电磁干扰等因素导致过程功能失效,例如焊接断裂、腐蚀、变形等。
6. 操作失效模式:人为操作不当导致过程功能失效,例如错误的操作顺序、操作不周等。
7. 维修失效模式:由于维修人员的错误操作或故障排除方法不当而导致过程功能失效,例如更换错误的零件、调整错误的参数等。
失效模式或的符号失效模式指系统或组件在运行过程中产生的异常情况,导致系统无法正常工作或不符合设计要求。
这些失效模式可以通过符号来描述,以便更好地理解和分析。
下面是一些常见的失效模式符号及其解释:1.X符号:表示未知或不受关注的变量或状态。
当系统发生未知或不可预见的失效时,可以使用该符号来表示。
2.O符号:表示系统或组件正常工作或所期望的输出。
当系统处于正常工作状态时,可以用该符号表示。
3.⊥符号:表示系统或组件无法提供正确的输出或达到预期要求。
这种符号通常用于描述系统的故障或失效状态。
4.-符号:表示系统或组件的输出为无效或未定义。
这种符号通常用于表示系统出现错误或不完整的输出。
5.!符号:表示系统或组件的输出与所期望的输出不一致。
这种符号通常用于描述系统的错误或异常输出。
6.?符号:表示系统或组件的输入缺失或未定义。
这种符号通常用于描述系统因缺少必要的输入而无法正常工作或达到预期要求。
7.+符号:表示系统或组件的输出有冗余或额外的功能。
这种符号通常用于描述系统的超出需求的功能。
8.∳符号:表示系统或组件的输出发生随机变化或波动。
这种符号通常用于描述系统的不稳定性或不可预测性。
9.∞符号:表示系统或组件的输入或输出无限大或无限小。
这种符号通常用于描述系统的溢出或越界问题。
10.Σ符号:表示系统或组件的输入或输出发生累加或累积。
这种符号通常用于描述系统的累积误差或性能退化。
以上仅是一些常见的失效模式符号,实际应用中可以根据具体情况进行扩展和补充。
使用符号来描述失效模式有助于对系统进行分析和评估,并采取相应的措施来预防或修复这些失效。
失效模式与影响分析失效模式与影响分析(英文:Failure mode and effects analysis,FMEA),又称为失效模式与后果分析、失效模式与效应分析、故障模式与后果分析或故障模式与效应分析等,是一种操作规程,旨在对系统范围内潜在的失效模式加以分析,以便按照严重程度加以分类,或者确定失效对于该系统的影响。
FMEA广泛应用于制造行业产品生命周期的各个阶段;而且,FMEA在服务行业的应用也在日益增多。
失效原因是指加工处理、设计过程中或项目/物品(英文:item)本身存在的任何错误或缺陷,尤其是那些将会对消费者造成影响的错误或缺陷;失效原因可分为潜在的和实际的。
影响分析指的是对于这些失效之处的调查研究。
基本术语失效模式(又称为故障模式)观察失效时所采取的方式;一般指的是失效的发生方式。
失效影响(又称为失效后果、故障后果)失效对于某物品/项目(英文:item)之操作、功能或功能性,或者状态所造成的直接后果。
约定级别(又称为约定级)代表物品/项目复杂性的一种标识符。
复杂性随级数接近于1而增加。
局部影响仅仅累及所分析物品/项目的失效影响。
上阶影响累及上一约定级别的失效影响。
终末影响累及最高约定级别或整个系统的失效影响。
失效原因(又称为故障原因)作为失效之根本原因的,或者启动导致失效的某一过程的,设计、加工处理、质量或零部件应用方面所存在的缺陷严重程度(又称为严重度)失效的后果。
严重程度考虑的是最终可能出现的损伤程度、财产损失或系统损坏所决定的,失效最为糟糕的潜在后果[1]。
历史从每次的失效/故障之中习得经验和教训,是一件代价高昂而又耗费时间的事情,而FMEA 则是一种用来研究失效/故障的,更为系统的方法。
同样,最好首先进行一些思维实验。
二十世纪40年代后期,美国空军正式采用了FMEA[2]。
后来,航天技术/火箭制造领域将FMEA用于在小样本情况下避免代价高昂的火箭技术发生差错。
其中的一个例子就是阿波罗空间计划。
失效模式失效原因失效机理定义失效模式、失效原因和失效机理是在工程领域中常用的概念,用于描述系统、设备或组件在使用过程中出现故障或失效的情况。
本文将分别对失效模式、失效原因和失效机理进行详细阐述。
一、失效模式失效模式指的是系统、设备或组件在使用过程中出现的故障或失效的方式或形式。
不同的系统、设备或组件可能会有不同的失效模式。
例如,某个机械设备可能会出现断裂、磨损、短路等失效模式;而某个电子设备可能会出现电路故障、芯片失效、元器件老化等失效模式。
失效模式是通过对失效事件的观察和分析得出的,可以通过对大量失效事件的统计和分析,找出失效模式的规律和特征。
对失效模式的深入了解可以帮助我们更好地预防和解决类似的失效问题。
二、失效原因失效原因是导致系统、设备或组件出现失效的根本原因或因素。
失效原因可以是多种多样的,包括设计缺陷、制造质量问题、使用不当、环境变化等。
设计缺陷是导致失效的常见原因之一。
在产品设计阶段,如果没有考虑到各种使用条件和环境因素,就有可能导致失效。
例如,某个电子产品在高温环境下无法正常工作,这可能是因为设计时未考虑到高温环境对元器件的影响。
制造质量问题也是导致失效的常见原因之一。
如果制造过程中存在材料选择不当、加工工艺不合理、装配过程中存在疏忽等问题,就可能导致产品在使用过程中出现失效。
例如,某个机械设备的零件加工尺寸超过了允许的公差范围,导致装配后无法正常运转。
使用不当也是导致失效的常见原因之一。
如果用户在使用产品时没有按照说明书的要求使用,就可能导致产品失效。
例如,某个电子设备在使用时需要保持通风良好,但用户将其放置在封闭的空间中使用,导致设备过热而失效。
环境变化也可能导致失效。
例如,某个电子设备在工作时需要稳定的电源供应,但如果供电电压波动较大,就可能导致设备无法正常工作。
三、失效机理失效机理是指导致系统、设备或组件失效的具体物理、化学或电学过程。
不同的失效模式可能有不同的失效机理。
电容失效模式和失效机理
电容器是一种常见的电子元件,它们在电子设备中起着储存电荷和滤波的重要作用。
然而,电容器也会出现失效,主要有以下几种模式和机理:
1. 电容漏电流增加,电容器在使用过程中,由于介质老化或者制造过程中的缺陷,会导致电容器的绝缘性能下降,从而使得电容器的漏电流增加。
这种失效模式会导致电路中的电流泄露,影响整个电路的性能。
2. 电容器内部短路,电容器内部的金属层或电介质层可能会出现短路现象,导致电容器无法正常工作。
这种失效模式会导致电路中的电压异常,甚至损坏其他元件。
3. 电容器老化,随着使用时间的增加,电容器的性能会逐渐下降,如电容值减小、损耗角正切值增大等,最终导致电容器失效。
这种失效模式是由于电容器内部材料的老化和疲劳造成的。
4. 电容器机械损坏,在运输、安装或使用过程中,电容器可能会受到机械振动或冲击,导致内部连接不良或元件损坏,从而引起
电容器失效。
总的来说,电容器的失效主要是由于材料老化、制造缺陷、外部环境等因素引起的。
为了延长电容器的使用寿命,可以采取合适的工作条件、定期检测和维护等措施,以确保电容器的可靠性和稳定性。
失效模式及后果分析失效模式及后果分析(Failure Mode and Effects Analysis,简称FMEA)是一种用于确定系统、产品或过程中潜在失效模式及其潜在后果的方法。
该分析方法可以帮助组织确定潜在的失败模式,并采取措施来减轻或消除潜在的后果。
以下是对失效模式及其后果的分析,具体内容如下。
一、失效模式失效模式指系统、产品或过程中可能出现的失效形态。
通过分析失效模式,可以确定其潜在的后果,并制定相应的应对措施。
1.机械失效模式机械失效模式是指由于机械部件的失效引起的系统故障。
例如,机械零件的磨损、断裂、腐蚀等都可能导致机械失效。
机械失效的后果可能包括系统停机、故障扩大和安全隐患等。
2.电气失效模式电气失效模式是指由电气元件或电路的失效引起的系统故障。
例如,电路板上元件的烧毁、电路的短路、电源的故障等都可能导致电气失效。
电气失效的后果可能包括系统损坏、数据丢失和火灾等。
3.人为失效模式人为失效模式是指由于人为操作不当或疏忽引起的系统故障。
例如,错误的设置参数、操作错误、机械部件的未经授权更换等都可能导致人为失效。
人为失效的后果可能包括生产线停机、产品质量问题和安全事故等。
4.材料失效模式材料失效模式是指由于材料的质量问题或老化引起的系统故障。
例如,材料的抗拉强度下降、一些材料易受腐蚀等都可能导致材料失效。
材料失效的后果可能包括产品不合格、系统寿命降低和安全隐患等。
5.环境失效模式环境失效模式是指由于环境条件的变化引起的系统故障。
例如,温度变化、湿度变化、气压变化等都可能导致环境失效。
环境失效的后果可能包括元件老化、系统性能下降和产品失效等。
二、失效后果失效后果指在系统、产品或过程中出现失效模式后可能带来的结果。
失效后果可以是直接的,也可以是间接的。
1.经济影响失效模式可能导致产品停产或停机,造成生产停顿和损失。
此外,产品的质量问题也可能导致产品召回和赔偿等经济影响。
2.安全隐患一些失效模式可能会给人员的生命安全和身体健康带来威胁。
过程功能的潜在失效模式的7种分类一、引言过程功能的潜在失效模式是指在特定过程中可能出现的功能性问题或故障。
这些失效模式可能导致产品或系统无法正常运行,从而影响用户体验、生产效率和安全性。
在本文中,我们将探讨过程功能的潜在失效模式的7种分类,以帮助我们更好地理解和解决这些问题。
二、分类一:输入失效模式输入失效模式是指在过程的输入阶段可能发生的问题。
以下是一些常见的输入失效模式:1. 数据质量问题•数据缺失:输入数据缺少必要的信息,导致无法进行下一步操作。
•数据错误:输入数据包含错误的信息,导致后续计算或处理出现错误。
2. 输入格式问题•格式错误:输入数据的格式不符合预期,导致无法正确解析或处理。
•边界条件问题:输入数据超出了系统能够处理的范围,导致错误或异常。
3. 输入顺序问题•顺序错误:输入数据的顺序不正确,导致后续操作无法按预期进行。
•并发问题:多个输入数据同时到达,导致竞争条件和冲突。
三、分类二:处理失效模式处理失效模式是指在过程的处理阶段可能发生的问题。
以下是一些常见的处理失效模式:1. 算法问题•算法错误:处理过程中使用了错误的算法,导致结果不准确或不可靠。
•算法复杂度问题:处理过程的算法复杂度过高,导致性能下降或无法满足要求。
2. 逻辑问题•逻辑错误:处理过程中存在错误的逻辑判断或流程,导致结果不正确。
•条件竞争问题:多个处理过程同时进行,导致竞争条件和冲突。
3. 资源问题•资源耗尽:处理过程需要的资源超出了系统的能力范围,导致无法继续进行。
•资源冲突:多个处理过程同时竞争相同的资源,导致冲突和性能下降。
4. 异常处理问题•异常处理不当:处理过程中未能正确处理异常情况,导致系统崩溃或数据丢失。
•异常传递问题:处理过程未能正确传递和处理异常,导致错误的结果或行为。
四、分类三:输出失效模式输出失效模式是指在过程的输出阶段可能发生的问题。
以下是一些常见的输出失效模式:1. 数据质量问题•数据缺失:输出数据缺少必要的信息,导致无法正常使用。
失效模式与效果分析(FMEA)介绍一、什么是失效模式与效果分析(FMEA)1、定义失效模式与效果分析(Failure Mode and Effects Analysis, FMEA) 是一种风险管理方法,旨在识别和消除产品或服务在设计、生产、运输和使用过程中存在的潜在失效模式及其潜在后果,以便于控制风险和实现品质、效率和安全等目标。
所谓失效模式,指的是产品或服务可能出现的各种失效方式和原因;而失效效果,则是指这些失效对于终端用户、环境和系统等各种影响和危害。
FMEA可以应用于各种行业和领域,如制造、医疗、汽车、航空航天、电子、金融等。
2、历史背景FMEA最早起源于1960年代的美国太空总署(NASA)的工程项目管理中,目的是减少太空飞行任务的失败率和误差。
从那时起,FMEA已经成为制造和服务质量管理中标准的工具,包括了ISO 9000 和TS 16949质量认证体系的要求。
二、FMEA的作用1、风险管理FMEA的核心目标是管理和控制风险。
对于企业,风险管理可以减少损失和增加利润,提高企业的生存和发展能力。
FMEA可以帮助企业及时发现潜在的失效模式和效果,制定相应的控制措施,降低失效率和质量成本,增加用户的满意度和忠诚度。
2、品质改进FMEA可以帮助企业发现产品或服务存在的潜在问题,识别制造或服务过程中存在的不良因素,从而在设计和生产过程中实施相应的改进措施,增加产品的可靠性、性能和用户体验。
FMEA还可以帮助企业加强团队合作和沟通,提高管理水平和效率。
3、成本控制FMEA可以帮助企业省去返工和重做等不必要的成本,及时发现和识别生产和服务过程中的问题,降低废品率和维修成本,提高资产利用率和资源优化。
三、FMEA的流程1、系统描述:确定分析对象的特性和应用领域,包括产品或服务的功能、构造、性能、材料、环境等。
建立分析团队和制定分析计划。
2、功能分析:对于分析对象的每个函数,将其分解成具体的功能要求和属性要求,或者以错误路径准则来描述功能属性。
失效模式失效机理
失效模式和失效机理是在工程和可靠性领域中用于描述系统、零部件或设备无法正常运行的原因的术语。
它们有助于分析和预测系统的可靠性,以采取相应的维护和改进措施。
1.失效模式(Failure Mode):失效模式是指系统、部件或设备在其设计寿命内无法继续执行其预期功能的方式。
失效模式通常描述了系统产生问题的具体表现或状态。
例如,电子设备的失效模式可能包括电路短路、元件断裂等。
2.失效机理(Failure Mechanism):失效机理是指导致失效模式发生的根本原因或物理过程。
它是失效模式背后的机制或过程,描述了为何系统或部件会出现无法正常运行的情况。
失效机理可能涉及材料疲劳、化学腐蚀、电路元件老化等。
在工程中,深入了解失效模式和失效机理可以帮助工程师采取预防性措施,以延长系统的寿命、提高可靠性,并进行更有效的维护。
这种分析也是可靠性工程的一部分,有助于设计更可靠、安全的系统。
电子元器件主要失效模式和机理介绍
本报编辑:韩双露时间: 2009-5-22 17:16:45 来源: 电子制造商情
中国赛宝实验室分析中心陈媛
摘要:电子元器件的种类繁多,相应的失效模式和机理也很多,本文归纳和总结电子元器件的
失效模式、分析和验证电子元器件的失效机理。
针对失效模式和失效机理采取有效措施,是不
断提高电子元器件可靠性水平的过程。
关键词:电子元器件、可靠性、失效模式、失效机理
引言
电子元器件的失效主要是在产品的制造、试验、运输、存储和使用等过程中发生的,与原材料、设计、制造、使用密切相关。
电子元器件的种类很多,相应的失效模式和机理也很多。
失效模式是指失效的外在直观失效表现形式和过程规律,通常指测试或观察到的失效现象、失效形式,如开路、短路、参数漂移、功能失效等。
失效机理是指失效的物理、化学变化过程,微观过程可以追溯到原子、分子尺度和结构的变化,但与此相对的是它迟早也要表现出的一系列宏观(外在的)性能、性质变化,如疲劳、腐蚀和过应力等。
从现场失效和试验失效中去收集尽可能多的信息(包括失效形态、失效表现现象及失效结果等)进行归纳和总结电子元器件的失效模式,分析和验证失效机理,并针对失效模式和失效机理采取有效措施,是不断提高电子元器件可靠性水平的过程。
1 集成电路失效模式和机理介绍
集成电路的主要失效模式有功能失效、参数漂移、短路、开路等。
集成电路失效模式统计分布见图1。
图1 集成电路失效模式分布
集成电路的主要失效机理有:
1)过电应力(EOS):是指元器件承受的电流、电压应力或功率超过其允许的最大范围。
2)静电损伤(ESD):微电子器件在加工生产、组装、贮存以及运输过程中,可能与带静电的容器、测试设备及操作人员相接触,所带静电经过器件
引脚放电到地,使器件受到损伤或失效
3)闩锁效应(latch-up):集成电路由于过电应力触发内部寄生晶体管结构而呈现的一种低阻状态,这种低阻状态在触发条件去除或终止后仍会
存在。
4)电迁移(EM):当器件工作时,金属互连线内有一定的电流通过,金属离子会沿导体产生质量的运输,其结果会使导体的某些部位出现空洞或
晶须。
5)热载流子效应(HC):热载流子是指其能量比费米能级大几个kT以上的载流子。
这些载流子与晶格不处于热平衡状态,当其能量达到或超过
Si-SiO
界面势垒时(对电子注入为3.2eV,对空穴注入为4.5eV)便会注
2
入到氧化层中,产生界面态、氧化层陷阱或被陷阱所俘获,使氧化层电
荷增加或波动不稳,这就是热载流子效应。
6)栅氧击穿:在MOS器件及其集成电路中,栅氧化层缺陷会导致栅氧漏电,漏电增加到一定程度即构成击穿。
7)与时间有关的介质击穿(TDDB):施加的电场低于栅氧的本征击穿强度,但经历一定的时间后仍发生击穿的现象。
这是由于施加应力的过程中,
氧化层内产生并聚集了缺陷(陷阱)的原因。
8)金铝键合失效:由于金-铝之间的化学势不同,经长期使用或200℃以上的高温存储后,会产生多种金属间化合物,如紫斑、白斑等。
使铝层
变薄、粘附性下降、接触电阻增加,最后导致开路。
在300℃高温下还
会产生空洞,即柯肯德尔效应,这种效应是高温下金向铝中迅速扩散并
形成化合物,在键合点四周出现环形空洞。
使铝膜部分或全部脱离,形
成高阻或开路。
9)“爆米花效应”:塑封元器件塑封材料内的水汽在高温下受热发生膨胀,使塑封料与金属框架和芯片间发生分层效应,拉断键合丝,从而发生开
路失效。
2 分立器件失效模式和机理介绍
分立器件失效模式主要有短路、开路、参数漂移、壳体破碎等。
分立器件失效模式统计分布见图2。
图2 分立器件失效模式分布
分立器件的主要失效机理有:
1)过电应力(EOS)。
2)机械应力和热变应力:元器件在生产、运输、安装和焊接等过程中受到外来的机械和热应力的作用而失效。
3)二次击穿:器件被偏置在某一特殊的工作点时,电压突然跌落,电流突然上升的物理现象。
这时若无限流装置及其他保护措施,元器
件将被烧毁。
4)热击穿:功率器件芯片与底座粘接或烧结不良,会存在众多大小不等的空洞,导致器件工作时产生的热量不能充分往外传导,形成局
部热点而发生击穿的现象。
5)栅氧击穿。
6)金铝键合失效。
3 阻容感元件失效模式和机理介绍
阻容感元件的失效模式主要有参数漂移、短路、壳体破碎、外观不合格等。
阻容感元件失效模式统计分布见图3。
图3 阻容感元件失效模式分布
阻容感元件的失效机理主要有:
1)过电应力(EOS)。
2)机械应力和热变应力。
3)腐蚀:金属与周围介质接触时发生化学或电化学作用而被破坏叫做腐蚀,它会导致元器件的电性能恶化。
4)银迁移:电子元器件在存储和使用中,由于存在湿气、水分,导致其中相对活泼的金属银离子发生电化学迁移,从而出现短路、开路
及绝缘性能变坏等失效。
4、其他电子元器件失效模式和机理介绍
除了以上常见的电子元器件以外,还有很多其它电子元器件,如连接器、继电器、半导体激光器、传感器、霍尔器件等。
这些元器件失效主要是由于工艺过程控制不严,在生产过程中产生了缺陷或引入污染源(水汽、沾污)等。
其主要失效模式主要表现为参数漂移和功能失效。
结束语
电子元器件的种类繁多,其失效模式和机理也不尽相同,但所有失效基本都可归纳为两个方面的原因:即应用环境、条件与产品质量要求。
电子元器件可靠性水平的提高基本可围绕这两方面来进行。
一要改进电子元器件的设计和工艺条件,控制产品质量;二要合理使用,注意整机电路设计,考虑元器件使用的条件范围及环境等。
