叉车传动系统结构概述

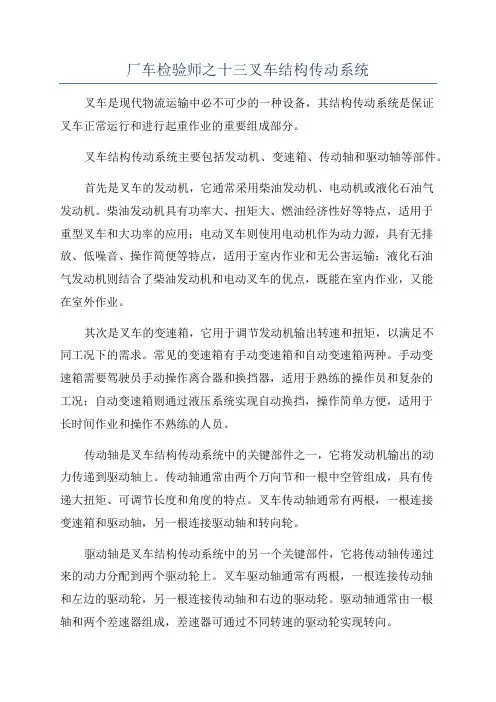

厂车检验师之十三叉车结构传动系统叉车是现代物流运输中必不可少的一种设备，其结构传动系统是保证叉车正常运行和进行起重作业的重要组成部分。

叉车结构传动系统主要包括发动机、变速箱、传动轴和驱动轴等部件。

首先是叉车的发动机，它通常采用柴油发动机、电动机或液化石油气发动机。

柴油发动机具有功率大、扭矩大、燃油经济性好等特点，适用于重型叉车和大功率的应用；电动叉车则使用电动机作为动力源，具有无排放、低噪音、操作简便等特点，适用于室内作业和无公害运输；液化石油气发动机则结合了柴油发动机和电动叉车的优点，既能在室内作业，又能在室外作业。

其次是叉车的变速箱，它用于调节发动机输出转速和扭矩，以满足不同工况下的需求。

常见的变速箱有手动变速箱和自动变速箱两种。

手动变速箱需要驾驶员手动操作离合器和换挡器，适用于熟练的操作员和复杂的工况；自动变速箱则通过液压系统实现自动换挡，操作简单方便，适用于长时间作业和操作不熟练的人员。

传动轴是叉车结构传动系统中的关键部件之一，它将发动机输出的动力传递到驱动轴上。

传动轴通常由两个万向节和一根中空管组成，具有传递大扭矩、可调节长度和角度的特点。

叉车传动轴通常有两根，一根连接变速箱和驱动轴，另一根连接驱动轴和转向轮。

驱动轴是叉车结构传动系统中的另一个关键部件，它将传动轴传递过来的动力分配到两个驱动轮上。

叉车驱动轴通常有两根，一根连接传动轴和左边的驱动轮，另一根连接传动轴和右边的驱动轮。

驱动轴通常由一根轴和两个差速器组成，差速器可通过不同转速的驱动轮实现转向。

除了以上主要的结构传动部件外，叉车的结构传动系统还包括离合器、转向器和制动器等辅助部件。

离合器用于连接和断开发动机和变速箱之间的动力传递，确保平顺换挡和停车；转向器用于改变叉车的行驶方向，通过转向系统实现转向；制动器用于控制叉车的行驶速度和停车，保证安全操作。

总之，叉车的结构传动系统是叉车正常运行和进行起重作业的重要部分，它由发动机、变速箱、传动轴和驱动轴等部件组成。

叉车结构原理一、叉车的工作原理：叉车是一种用于搬运和堆垛物品的机械设备，其工作原理主要基于以下几个方面：1. 电动驱动系统：叉车通常采用电动驱动系统，通过电池或燃料电池提供动力。

驱动系统将电能转化为机械能，驱动车辆行驶和实现起升等动作。

2. 起重机构：叉车的起重机构包括叉臂和液压系统。

液压系统通过液压泵将液压油送入液压缸，推动叉臂上下移动，实现货物的起升和放下。

3. 车辆操控系统：叉车的操控系统包括方向盘、操纵杆、刹车踏板等。

操作员通过操纵杆控制叉臂的上下和前后移动，通过方向盘控制叉车的行驶方向。

4. 平衡系统：叉车在起升货物时，重心会向前移动，容易造成倾覆。

为了保持叉车的稳定，叉车通常配备有平衡系统，包括配重块和倾覆保护装置。

配重块用于增加叉车的重量，提高其稳定性；倾覆保护装置可以在叉车倾覆时自动断开电源，保护操作员的安全。

二、叉车的结构组成：叉车的结构主要由以下几个部分组成：1. 车架：叉车的车架是整个叉车的骨架，承载和支撑其他组件。

车架通常由钢铁材料制成，具有足够的强度和刚度。

2. 驱动系统：叉车的驱动系统包括电动机、变速器和传动轴等。

电动机负责提供动力，变速器用于调节叉车的行驶速度和转向力，传动轴将动力传递给车轮。

3. 车轮系统：叉车的车轮系统包括前轮和后轮。

前轮主要用于转向，后轮主要用于驱动。

车轮通常由橡胶材料制成，具有较好的抗磨损和缓冲性能。

4. 叉臂系统：叉臂系统由叉臂、液压系统和传感器等组成。

叉臂通过液压系统实现上下移动，传感器用于检测货物的重量和高度。

5. 操控系统：叉车的操控系统包括方向盘、操纵杆、刹车踏板等。

操作员通过操纵杆控制叉臂的上下和前后移动，通过方向盘控制叉车的行驶方向。

6. 电源系统：叉车的电源系统包括电池或燃料电池。

电池通常由铅酸电池组成，燃料电池则使用氢气和氧气产生电能。

7. 安全系统：叉车的安全系统包括倾覆保护装置、报警器和安全带等。

倾覆保护装置可以在叉车倾覆时自动断开电源，报警器用于提醒操作员注意安全，安全带用于固定操作员。

叉车种类繁多，但不论那种类型的叉车，基本上都由以动力部分、底盘、工作部分和电气设备四大部分构成。

由于这四大部分的结构和安装位置的差异，形成了不同种类的叉车。

平衡重式叉车是叉车的一种最普通形式。

现以该类叉车为例，讨论各部分的组成。

(一)动力部分叉车动力装置的作用是供给叉车工作装置装卸货物和轮胎底盘运行所需的动力，一般装于叉车的后部兼起平衡配重作用。

电动叉车的动力装置是蓄电池和直流串激电动机，它的驱动特性最接近恒功率软特性的要求，其牵引性能优于内燃机。

此外，运转平稳无噪声，不排废气，检修容易，操纵简单；营运费用较低，整车的使用年限较长。

缺点是：需要充电设备，基本投资高，充电时间较长（一般7~8h，快速充电2~3h），一次充电后的连续工作时间短，蓄电池怕冲击振动，对路面要求高。

由于蓄电池容量的限制，电动机功率小，车速和爬坡能力较低。

因此，蓄电池一电动机驱动的蓄电池叉车主要用于通道较窄、搬运距离不长、路面好、起重量较小、车速不要求太快的仓库和车间中。

在易燃品仓库或要求空气洁净的地方，只能使用蓄电池叉车。

冷冻仓库中内燃机起动困难。

也应采用蓄电池叉车。

内燃机的机械特性不符合对叉车原动机恒功率软特性的要求，它的输出功率随着转速的增加而增大。

因此，内燃机必须配装增大输出转矩的机械变速器、液力变矩器或液压传动装置等以后才能使用。

内燃叉车和蓄电池叉车相反，它的主优点是：不需要充电设备，作业持续时间长，功率大，爬坡能力强，对路面要求低，基本投资少。

如果采用合适的传动方式，能获得理想的牵动性能。

缺点是：运转时有噪声和振动，排废气，检修次数多，营运费用较高，整车的使用年限较短。

因此，内燃叉车比较优越。

一般起重量在中等吨位以上时，宜优先采用内燃叉车。

在内燃叉车中，采用柴油机最普遍，起重量3t以上的叉车基本上全都采用柴油机。

这是由于柴油机耗油少。

但柴油机比较笨重，噪声、振动大。

起重量较小的叉车可选用汽油机，它体积小、重量较轻，但耗油多；汽油价格贵，废气中有害成分较多，易着火。

叉车的工作原理
叉车是一种用于运输和堆放货物的机械设备，其工作原理主要涉及以下几个方面：
1. 传动系统：叉车的传动系统由发动机、离合器、变速器和驱动轴组成。

发动机提供动力，离合器将动力传递给变速器，变速器控制驱动轮的转速，驱动轴将动力传递给车轮。

2.液压系统：液压系统是叉车重要的工作原理之一。

液压系统由液压泵、油箱、液压缸和控制阀组成。

液压泵通过将液压油送入液压缸，产生压力来实现叉车的提升、倾斜和前后移动等功能。

3.舵机系统：舵机系统使叉车能够转向。

它由驾驶员通过方向盘操纵，并通过液压舵机将操作转化为车轮的转动。

通过控制舵机阀门，可以实现前后轮的转向，实现叉车的精确操作。

4.起升系统：叉车的起升系统由液压缸和货叉组成。

液压缸通过液压系统提供的液压力，使货叉上下移动，实现货物的提升和放下。

5.倾斜系统：叉车的倾斜系统也是通过液压缸实现的。

液压缸控制货叉的倾斜角度，使货物在提升过程中保持平衡，并能够适应不同的堆放需求。

6.安全装置：叉车还配备了一系列安全装置，如限速器、制动器、警示灯等。

限速器能够限制叉车的最大速度，保障操作安
全；制动器可快速减速或停止；警示灯则能提醒周围人员注意叉车的存在。

综上所述，叉车的工作原理主要包括传动系统、液压系统、舵机系统、起升系统、倾斜系统以及安全装置，通过这些组成部分的协调工作，实现叉车的货物运输和堆放功能。

叉车结构知识点总结1. 车架叉车的车架是整个车辆的骨架，它承载着叉车的重量和货物的重量。

车架通常采用钢材焊接而成，具有足够的强度和刚度，以确保叉车在运行过程中不发生变形和位移。

叉车的车架上安装有动力系统、操纵系统、液压系统等部件，是整个叉车的关键部件之一。

2. 动力系统叉车的动力系统通常采用内燃机或电动机，用于提供叉车的动力。

内燃机动力系统包括发动机、变速箱、传动系统和驱动桥等部件，它能够为叉车提供足够的动力和扭矩，在各种工况下都能正常运行。

电动机动力系统由电动机、电控系统、蓄电池等部件组成，它能够提供清洁、环保的动力，适用于室内和无排放环境。

3. 操纵系统叉车的操纵系统包括方向盘、换档杆、刹车踏板等部件，用于控制叉车的方向、速度和停车。

操纵系统的设计应考虑操作人员的习惯和使用便捷性，以确保叉车的操纵安全、舒适和精准。

4. 液压系统叉车的液压系统主要由液压泵、液压缸、液压油箱等部件组成，用于提供叉臂的上升、下降和倾斜等功能。

液压系统能够提供高效的动力传递和精准的动作控制，是叉车起重装置的重要组成部分。

5. 轮胎系统叉车的轮胎系统通常采用气囊式轮胎或固体轮胎，用于减震、缓冲和提供叉车的运行支撑。

轮胎的设计应考虑叉车的工作环境和地形，以确保叉车在各种路况下都能安全、稳定地运行。

6. 叉臂叉车的叉臂用于承载和起重货物，通常由叉臂框架、叉臂罩、叉臂轴和叉臂柱等部件组成。

叉臂的设计应考虑货物的重量和尺寸，以确保叉车能够高效、安全地搬运货物。

7. 起重装置叉车的起重装置通常由叉臂、货叉、液压系统和控制系统等部件组成，用于提升和移动货物。

起重装置的设计应考虑货物的重量、尺寸和形状，以确保叉车能够高效、精准地搬运货物。

除了以上介绍的部件外，叉车还包括座椅、车灯、安全带、报警器、行车灯等其他零部件，用于提高叉车的操作安全性和舒适性。

在叉车的结构设计和制造过程中，需要考虑叉车的工作环境、作业要求和操作人员的习惯，以确保叉车能够满足各种工况下的使用需求。

堆高机传动轴结构
堆高机（叉车）传动轴结构是指叉车传动系统中的轴构造，用于传递动力和扭矩，从而实现车辆的驱动。

传动轴通常由多个零部件组成，以适应叉车的运行和工作需求。

以下是一些可能涉及到的堆高机传动轴结构方面的信息：
1. 主动传动轴：主动传动轴是叉车传动系统中的关键组成部分，它连接发动机和驱动轮，将发动机产生的动力传递到车轮上。

主动传动轴的结构通常包括两个万向节，其中一个连接发动机一侧，另一个连接驱动轮一侧。

2. 万向节：万向节是传动轴中的重要部件，用于允许轴在不同角度下传递动力。

叉车作业中，车辆可能需要灵活转弯和升降，万向节能够适应这些运动。

3. 轴套：传动轴中可能包含轴套，轴套的作用是提供额外的支撑和保护，以防止传动轴在运行中发生弯曲或损坏。

4. 联轴器：在传动轴结构中，联轴器可能用于连接不同的传动部件，确保传动系统的协调运行。

联轴器有助于传递扭矩和保持传动轴的稳定性。

5. 润滑系统：传动轴结构中可能包括润滑系统，以确保轴的正常运转。

适当的润滑可以减少零件之间的摩擦，提高传动效率，并延长零件的使用寿命。

6. 防护罩：为了保护传动轴免受外部环境的影响，通常会安装防护罩。

这有助于防止灰尘、水分和其他杂质进入传动轴结构，减少零件的磨损和损坏。

在设计和选择堆高机传动轴结构时，需要考虑到叉车的工作条件、负载需求、升降高度等因素，以确保传动系统的可靠性和高效性。

林德叉车的结构原理保养及故障浅析林德叉车是一种常见的工业设备，采用多种不同的技术和原理，能够实现各种不同形态和重量的物体的搬运。

林德叉车由基座、车架、传动系统、行驶系统、举升系统、液压系统组成。

本文将从结构原理、保养和故障分析等方面进行分析。

一、结构原理1. 基座：林德叉车的基座具有良好的稳定性和刚度，是整个车辆的支撑平台。

基座的主要构成部分是车架和前横梁。

2. 车架：车架是整个叉车的主体，承载着各种部件和系统。

车架的设计要求具有较高的强度和刚度，以保证叉车的稳定性。

3. 传动系统：传动系统由变速器、传动轴、前后桥和差速器等组成。

变速器通过齿轮传动，可以使车辆在不同的行驶速度下正常传动。

4. 行驶系统：行驶系统由汽油发动机、电动机和电池组成。

汽油发动机驱动行走，电动机则驱动举升和降低货物。

5. 举升系统：举升系统主要由货叉和液压缸组成。

小车通过驱动液压缸实现货叉的升降和前后移动，以满足不同场景下的物料搬运需求。

6. 液压系统：液压系统是林德叉车最为重要的组成部分，主要由油泵、液压缸、油管和油箱组成。

通过液压系统，叉车的举升和降低、前后移动等动作有序地完成。

二、保养1. 确保发动机正常工作，预防漏油、漏水等故障发生。

可以对机油、水箱、散热器等进行定期检查。

2. 举升系统需要保持良好的润滑状态，确保伸缩平稳无阻。

必要时可替换液压油、清洗液压过滤器等。

3. 车架和货叉的涂层要经常检查和维护，以保持良好的外观和防腐能力。

4. 经常进行定期保养，如轮胎换位、拆卸刹车、检查电路等，确保叉车各部位的正常运转。

三、故障分析1. 发动机启动困难：可能是电瓶电量低、电线接触不良等原因造成的，检查电瓶电量、电线连接是否正常。

2. 漏油、漏水：可能是密封件老化、磨损等原因造成的，更换相应部分即可。

3. 叉车启动后熄火：可能是空气滤清器堵塞、燃油供给不足等原因造成的，更换空气滤清器或检查油路是否通畅。

4. 举升系统失效：可能是液压油渗漏、油量不足等原因造成的，检查液压油量和油管是否泄漏，进行液压系统维护保养。

叉车结构原理叉车的结构原理主要包括以下几个方面：1. 底盘结构：叉车的底盘通常包括前轮、后轮和悬挂系统等组件。

前轮用于转向和驱动，后轮用于支撑和制动。

底盘的悬挂系统可以减震，保证车辆稳定性和操作的舒适性。

2. 承载结构：叉车的承载结构主要由车架和各种承载部件组成。

车架是叉车的骨架，由钢材或铝材制成，承载和分散货物的重量。

承载部件通常包括叉臂、货叉、货物架和平衡重等，用于夹取、搬运和堆放货物。

3. 动力传动系统：叉车的动力传动系统包括发动机（内燃机或电动机）、变速箱和驱动轴等。

发动机提供动力，变速箱将发动机的转速和扭矩传递给驱动轴，驱动轴再传递给车轮，从而驱动叉车前进、转向和提升等操作。

4. 操纵系统：叉车的操纵系统包括操作台、操纵杆和各种控制器等。

操作台上有驾驶员座椅、仪表盘、操纵杆和脚踏板等，驾驶员通过操作操纵杆和踏板来控制叉车的前进、后退、转向、提升、夹取等动作。

控制器将驾驶员的操作指令转化为电信号，并传递给各个执行机构。

5. 辅助系统：叉车还配备了一些辅助的功能和系统，如刹车系统、液压系统和电子控制系统等。

刹车系统用于提供叉车的制动力，液压系统用于提供叉车的提升和夹持力，电子控制系统用于监测和控制叉车的各项功能。

通过以上的结构原理，叉车可以实现各种不同的操作和功能，满足不同工作场景中的搬运和堆垛需求。

除了上述提到的结构原理外，叉车还有一些其他的相关内容。

其中，液压系统是叉车不可或缺的一部分。

液压系统通过液压油在系统中传输能量，实现货叉的提升和夹持功能。

液压系统包括液压泵、液压缸、阀门和管道等组件。

液压油通过液压泵产生压力，并通过阀门控制液压油的流动和压力，使液压缸实现货叉的升降和夹持动作。

液压系统的特点是操作简单、实时性好和负载能力强。

叉车的安全系统也非常重要。

安全系统包括声光报警器、倒车雷达、防撞装置等。

声光报警器可以提醒周围人员注意叉车的存在，防止事故的发生。

倒车雷达通过感应器和控制器，监测周围环境，当有障碍物接近叉车时自动发出警报，并可以自动停车或减速。

叉车基础知识叉车作为一种常见的物流设备，在仓储和物流行业中发挥着重要的作用。

了解叉车的基础知识可以帮助操作员更好地操作和维护叉车，提高工作效率和安全性。

本文将介绍叉车的基本组成、操作要点和常用的安全措施。

一、叉车的基本组成1. 底盘：底盘是叉车的主要结构，包括主机架、车架、前轴、后轴等。

底盘具有承载和支撑作用，为叉车提供稳定的结构基础。

2. 驾驶室：驾驶室是叉车操作员所在的位置，用于操纵叉车的各项操作。

驾驶室通常包括座椅、方向盘、控制杆、仪表盘等。

3. 动力系统：叉车的动力系统通常由发动机、传动系统和驱动轮组成。

发动机为叉车提供动力，传动系统将动力传递到驱动轮上，驱动叉车行驶。

4. 叉臂：叉臂是叉车的重要部件，用于承载和搬运物品。

叉臂通常由叉齿、叉杆和变幅机构组成，能够根据需要进行上下和调整距离的操作。

5. 轮胎：叉车的轮胎分为驱动轮、转向轮和平衡轮。

驱动轮通常位于底盘的前部，负责提供推动力；转向轮位于底盘前部或后部，用于转向；平衡轮位于底盘的后部，为叉车提供稳定性。

二、叉车的操作要点1. 上下车与检查：在上下叉车之前，操作员应该先检查叉车的外观和动力系统是否正常，包括轮胎、液压系统、燃油或电池等。

同时，还应调整座椅和镜子，确保能够清晰地看到车辆周围的情况。

2. 起动与停车：叉车在起动之前，操作员应确保周围没有人员和障碍物，并逐步加速。

停车时应确保车辆平稳停下，并拉紧手刹，关闭发动机。

3. 转向与操作：在转向时，操作员应通过方向盘控制叉车的行驶方向。

在操作叉臂时，应先将叉臂调整到适当的高度和位置，然后轻轻地将叉臂插入货物下方，并提起。

4. 行驶与制动：在行驶过程中，操作员应保持安全的速度并注意操纵叉车。

在制动时，应轻踩制动踏板，避免突然停车造成货物的损坏。

5. 堆垛与卸货：在堆垛时，操作员应注意叉臂的高度和角度，确保货物的稳定。

在卸货时，应将叉臂慢慢放下，并确保货物安全离开叉臂。

三、叉车的安全措施1. 工作环境：叉车的操作区域应保持整洁和有序，避免堆积杂物和障碍物。

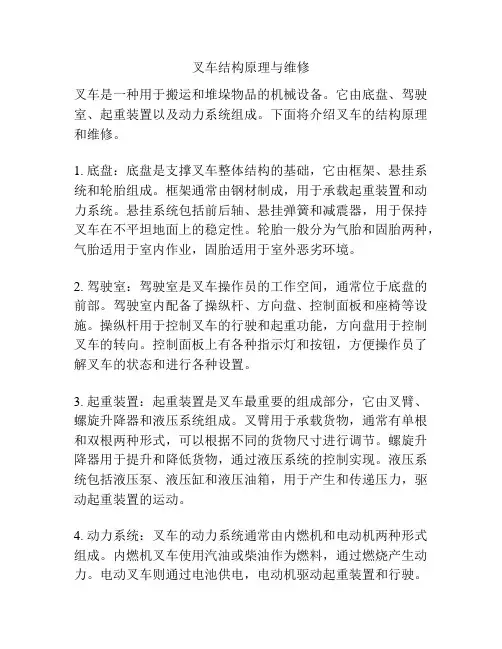

叉车结构原理与维修叉车是一种用于搬运和堆垛物品的机械设备。

它由底盘、驾驶室、起重装置以及动力系统组成。

下面将介绍叉车的结构原理和维修。

1. 底盘：底盘是支撑叉车整体结构的基础，它由框架、悬挂系统和轮胎组成。

框架通常由钢材制成，用于承载起重装置和动力系统。

悬挂系统包括前后轴、悬挂弹簧和减震器，用于保持叉车在不平坦地面上的稳定性。

轮胎一般分为气胎和固胎两种，气胎适用于室内作业，固胎适用于室外恶劣环境。

2. 驾驶室：驾驶室是叉车操作员的工作空间，通常位于底盘的前部。

驾驶室内配备了操纵杆、方向盘、控制面板和座椅等设施。

操纵杆用于控制叉车的行驶和起重功能，方向盘用于控制叉车的转向。

控制面板上有各种指示灯和按钮，方便操作员了解叉车的状态和进行各种设置。

3. 起重装置：起重装置是叉车最重要的组成部分，它由叉臂、螺旋升降器和液压系统组成。

叉臂用于承载货物，通常有单根和双根两种形式，可以根据不同的货物尺寸进行调节。

螺旋升降器用于提升和降低货物，通过液压系统的控制实现。

液压系统包括液压泵、液压缸和液压油箱，用于产生和传递压力，驱动起重装置的运动。

4. 动力系统：叉车的动力系统通常由内燃机和电动机两种形式组成。

内燃机叉车使用汽油或柴油作为燃料，通过燃烧产生动力。

电动叉车则通过电池供电，电动机驱动起重装置和行驶。

动力系统还包括传动装置，用于将动力传递到驱动轴和起重装置。

维修叉车需要注意以下几点：1. 定期检查液压系统的油液，确保油液清洁，及时更换老化的油液。

2. 检查和保养叉车的轮胎，包括胎压的调整和磨损情况的检查，确保轮胎的正常状况。

3. 检查和清洁叉臂和起重装置，确保其正常运行和灵活性。

4. 定期检查叉车的液压系统和动力系统的各个部件，包括泵、油缸、驱动轴等，确保其正常运转。

5. 引导驾驶员正确使用叉车，避免超载和不当操作，以延长叉车的使用寿命。

维修工作应由受过专业培训的人员进行，以确保维修工作的安全和有效性。

在进行任何维修工作之前，必须先切断叉车的动力源，避免意外发生。

第二章叉车动力传动转向制动系统1. 引言本文档将介绍叉车的动力传动、转向和制动系统。

动力传动系统负责将发动机的动力传输到叉车的驱动轮上，转向系统用于控制叉车的方向，而制动系统则用于控制叉车的停止。

我们将详细讨论这些系统的工作原理和组成部件。

2. 动力传动系统动力传动系统是叉车的重要组成部分，它将发动机的动力传输到叉车的驱动轮上，使叉车能够行驶。

通常，动力传动系统包括以下几个组件：•发动机：发动机是叉车的动力源，可以是内燃机或电动机。

•变速器：变速器用于控制叉车的速度，可以根据需要进行换挡。

•驱动轴：驱动轴将动力从变速器传输到驱动轮上。

•驱动轮：驱动轮接触地面，并将动力转化为牵引力，使叉车前进或倒退。

动力传动系统使叉车具备了行驶能力，但在操作时需要注意安全性和平稳性，以确保驾驶员和货物的安全。

3. 转向系统转向系统用于控制叉车的方向。

它使驾驶员能够将叉车转向左侧或右侧，以适应不同的工作环境和道路条件。

主要的转向系统包括以下几个部分：•方向盘：驾驶员通过方向盘控制叉车的转向。

•转向柱：转向柱将方向盘上的转动力传输到转向机构。

•转向机构：转向机构将转动力传输到转向轮，使叉车转向。

•转向轮：转向轮与驱动轮相连接，通过向左或向右转动来改变叉车的方向。

转向系统是叉车操作的关键，它需要具备灵敏的响应和准确的控制，以确保叉车在狭小空间中的准确操作。

4. 制动系统制动系统用于控制叉车的停止。

在操作中，驾驶员需要将叉车停下来，以完成装卸货物等操作。

制动系统主要由以下几个组件组成：•制动踏板：通过踩下制动踏板来启动制动系统。

•制动驱动器：制动驱动器将踏板的力传输到制动系统。

•制动器：制动器通过与驱动轮接触来减慢或停止叉车的运动。

•制动液：制动液用于传输制动力并增加制动的稳定性和可靠性。

制动系统的设计和性能直接关系到叉车的安全性。

良好的制动系统能够保证叉车在急停等极端情况下具备稳定的制动性能。

5.本文档介绍了叉车的动力传动、转向和制动系统。

叉车结构组成一、叉车的基本概述叉车，又称货车或叉车车辆，是一种用于搬运、堆高或装卸货物的工业车辆。

它采用双向行驶，具有叉臂用于插入货物并将其提升和运输的功能。

叉车具有结构简单、灵活方便、效率高等特点，在工业和物流领域得到广泛应用。

二、常见叉车结构组成叉车的结构由多个主要组成部分构成，每个部分都起着重要的作用。

下面将详细介绍叉车的常见结构组成。

2.1 车身结构叉车的车身是叉车的基础部分，承载着所有其他组件。

车身包括前框架、后框架、悬挂、行驶系统等。

它们共同构成了叉车的骨架，确保整个车辆的稳定性和承重能力。

2.2 动力系统叉车的动力系统由发动机、驱动系统和传动系统组成。

发动机是叉车提供动力的核心部件，常见的有内燃机和电动机两种类型。

驱动系统将发动机的动力传输到车轮或履带上，使叉车得以行驶。

传动系统则负责调节叉车的速度和转向。

2.3 承载装置叉车的承载装置是叉车最重要的组成部分之一，用于装载、卸载和运输货物。

常见的承载装置包括叉臂、货叉、货叉架等。

叉臂可以根据货物的尺寸和重量进行伸缩和调整，以适应不同的工作场景。

2.4 操纵系统叉车的操纵系统用于控制叉臂和其他组件的运动。

它包括操作杆、操作台、液压系统等。

操作员可以通过操纵系统来控制叉臂的升降、前后倾斜以及横向位移等动作，以完成货物的装卸和运输任务。

2.5 电气系统电气系统主要由电池、电控系统和电路组成。

电池是叉车电动机的能量来源，提供电力给驱动系统和液压系统。

电控系统通过传感器和控制器来监测和控制叉车的各项运动。

电路则负责将电能传输到各个电子元件中。

三、叉车结构的工作原理叉车的结构组成直接影响着叉车的工作原理和性能。

下面将介绍叉车常见结构的工作原理。

3.1 车身结构的工作原理车身结构的稳定性和承重能力直接影响着叉车的安全性和作业能力。

通过合理的结构设计和选择适当的材料，可以提高叉车的稳定性和承载能力，确保其安全运行。

3.2 动力系统的工作原理动力系统是叉车提供动力的来源，不同类型的动力系统工作原理有所差异。

3吨叉车的传动系统方案拟定及变速器的结构设计叉车的传动系统是叉车核心组成部分之一，它决定了叉车的性能和效率。

针对3吨叉车的传动系统方案和变速器的结构设计，我们可以考虑以下几个方面：一、传动系统方案拟定：1.主要传动方式：对于3吨叉车，可以选择液力传动、机械传动或液压传动等方式。

根据叉车使用场景和需求，我们可以选择液力传动和机械传动相结合的方案。

2.液力传动：液力传动作为叉车传动系统的一种常见方式，具有结构简单、传递力矩大、自保护性好等优点。

我们可以选择液力传动作为叉车低速力矩传动的方案。

3.机械传动：机械传动可以提供高速力矩传动和巨大的传动比范围，有利于发挥发动机的功率和叉车的动力性能。

我们可以选择机械传动作为叉车高速力矩传动的方案。

4.联接机构：传动系统需要合理设计联接机构，确保传力平稳可靠。

可以采用齿轮传动、链条传动或皮带传动等方式，具体根据叉车的使用要求和工作环境选择。

二、变速器的结构设计：1.速度调节：变速器是叉车传动系统中的重要部件，能够通过调节传动比来实现叉车的速度调节。

我们可以选择液力变速器或机械变速器。

2.液力变速器：液力变速器通过液力流体动力传递来实现变速调节，具有传动平稳、换挡快速的优点。

我们可以选择多级液力变速器，以适应不同速度范围的工作需求。

3.机械变速器：机械变速器通过齿轮或链条等机械传动方式来实现变速调节，具有传动效率高、结构紧凑的特点。

我们可以选择多级机械变速器，以实现叉车的高速力矩传动和低速力矩传动。

4.控制系统：变速器的结构设计需要考虑到控制系统的要求，确保变速及时准确。

可以采用手动控制和电控自动控制相结合的方式，提高操作性和使用便利性。

总的来说，3吨叉车的传动系统方案可以选择液力传动和机械传动相结合的方式，液力传动用于低速力矩传动，机械传动用于高速力矩传动。

变速器的结构设计可以选择液力变速器和机械变速器结合，并考虑到变速器的控制系统。

以上只是一个大致的设计方案，具体还需要根据叉车的实际情况和使用要求进行进一步优化和调整。

叉车总体及主要技术参数介绍叉车是一种用于搬运和堆垛物品的机械设备，广泛应用于物流、仓储、制造业等各个领域。

它通过叉板将物品提起，并能够水平移动和垂直抬升，以便于搬运、装卸和堆垛。

下面将对叉车的总体结构和主要技术参数进行详细介绍。

一、总体结构叉车的总体结构通常包括底盘、驾驶室、起升系统、传动系统、悬挂系统、控制系统等部分。

1.底盘：底盘是叉车的主要承载结构，通常由钢板、焊接结构等材料组成，提供了车架和悬挂装置的支撑。

2.驾驶室：驾驶室是叉车操作员站立或坐下并进行操纵的区域，通常包括座椅、方向盘、仪表仪器、控制手柄等装置，提供了操作员与叉车的互动界面。

3.起升系统：起升系统是叉车实现载物提升的关键部分，通常由液压或机械装置组成，能够将货物提升到一定高度。

5.悬挂系统：悬挂系统主要用于减震和保护车辆结构，通常由轮胎、避震器、悬挂构件等组成，能够使叉车在不平坦路面上具有稳定性和舒适性。

6.控制系统：控制系统包括电气、液压或机械控制装置，用于实现叉车的各项功能和动作。

控制系统还可以包括安全保护装置，如限位开关、防撞装置等。

二、主要技术参数1.承载能力：叉车的承载能力是指其能够搬运和堆垛货物的最大重量。

通常以吨为单位，一般叉车的承载能力在1到50吨之间，不同型号的叉车承载能力不同。

2.起升高度：起升高度是指叉车起升系统能够将货物提升到的最大高度。

起升高度通常以米为单位，一般叉车的起升高度在3到15米之间，不同型号的叉车起升高度不同。

3.货叉调节范围：货叉调节范围是指叉车货叉能够调节的最大宽度。

货叉调节范围通常以毫米为单位，一般叉车的货叉调节范围在500到2000毫米之间，不同型号的叉车货叉调节范围不同。

4.最大行驶速度：最大行驶速度是指叉车在平坦路面上能够达到的最高速度。

最大行驶速度通常以公里/小时为单位，一般叉车的最大行驶速度在5到30公里/小时之间，不同型号的叉车最大行驶速度不同。

5.转弯半径：转弯半径是指叉车在进行转弯操作时，所需的最小转弯半径。

浅谈叉车传动系统叉车作为一种流动式装卸搬运机械，随着物流量的大幅增加，社会需求量也越来越大。

目前，叉车供应商非常多，采用的传动系统也不同。

本文从各传动原理简述各种叉车传动系统。

标签：叉车；传动系统；分析相对于叉车的行驶速度和工作特点来说，发动机的转速较高，扭矩较小，同时发动机自身调速范围达不到叉车工作要求另外，叉车需有换向、制动、转向等功能，因此要有传动系统来匹配。

所以叉车传动系统的基本作用是将原动机产生的运动与转矩加以一定的变化后传给驱动车轮，使之产生必要的牵引力，克服外界阻力，推动叉车前行或后退，且有较大的速度变化。

1 电动叉车传动系统的组成及传动电动叉车一般采用直流串励电动机驱动。

由于这种电动机具有软特性，即转矩能在较大范围内变化，转速也随着在较大范围内变化，转矩小时转速高，转矩大时转速低，这种特性适应叉车行驶的要求，能随着行驶阻力的变化而自动调节转矩和转速。

这种电动机还能带载起动，直接带动叉车起步。

电动机能反向旋转，实现叉车倒退行驶。

电动机的这些性能使传动系统简化。

对电动叉车的传动系统，仅要求具有两项功能：（1）降低转速，增大转矩。

由于电动转速较高（一般在100r/min以上），转矩数值较低，帮传动系统中设有减速装置，使驱动轮的转速减小，转矩增大，从而获得大的牵引力及适当的运动速度。

减速方法一般采用齿轮减速器，包括位于驱动桥中部的主减速器和位于驱动轮旁的轮边减速器。

（2）实现左右驱动车轮差速。

叉车在曲线行驶等工况下，左右驱动车轮滚过的距离是不等的。

为了保证车轮滚动而无滑动，就必须使左右驱动在传递转矩的同时能以不同的转速旋转，这称为差速。

对于两个驱动车轮由一台电动机集中驱动的传动系统，装设有差速器来实现差速，也就是左右驱动车轮并不是连接在一根整轴上，而是分别连接在两根半轴上，两根半轴用差速器连接起来，差速器能使两根半轴及左右驱动车轮以不同的转速旋转。

当两个驱动车轮由两台电动机分别驱动时，用电差速方法使两个电动机有不同的转速来实现驱动车轮的差速，传动系统中不需要机械差速器。

厂车检验师培训课件之十三叉车结构传动系统1. 传动系统的作用和重要性传动系统是十三叉车的重要组成部分，它的作用是将发动机的动力传递到车轮上，驱动车辆前进或后退。

传动系统的性能直接影响到车辆的动力、速度、操控性和能效等方面。

因此，了解和掌握十三叉车结构传动系统是每位厂车检验师必备的知识。

2. 传动系统的组成和结构传动系统主要由以下几个核心部件组成：2.1. 发动机传动系统的动力源头是发动机。

在十三叉车中常用的发动机类型有燃油发动机和电动机。

发动机通过燃烧燃料或使用电能产生动力，并将其转化为机械能，通过传动装置传递给车轮。

2.2. 传动装置传动装置是将发动机产生的动力传递给车轮的重要组成部分。

传动装置可以分为两大类：手动传动和自动传动。

手动传动一般采用离合器和变速器，通过操作离合器和变速器的杆件来实现换挡操作。

自动传动则通过液压和电子控制系统实现自动换挡。

2.3. 驱动轴和差速器驱动轴是将经过传动装置传递过来的动力传递给车轮的部件。

而差速器则起到平衡车辆左右轮胎转速差异的作用，保证车辆在转弯时的稳定性。

2.4. 轮胎轮胎是车辆与地面接触的唯一部件。

它承受着车辆的重量和动力，提供牵引力并转化为车辆的动力输出。

3. 传动系统的工作原理传动系统的工作原理可以简单概括为：发动机产生动力 -> 传动装置将动力传递给驱动轴 -> 驱动轴将动力传递给车轮 -> 车轮产生动力输出。

在十三叉车的传动系统中，发动机的功率通过离合器和变速器进行传递，最终通过驱动轴传递给车轮。

离合器的作用是在换挡时断开发动机和变速器的连接，而变速器则可以将发动机的转速和扭矩通过各个齿轮组的组合来调节。

4. 传动系统常见故障与维护传动系统频繁使用，在使用过程中可能会出现一些常见的故障，例如：•变速器油泄漏：变速器油泄漏可能导致变速器工作不正常，需要及时检修和更换密封件。

•离合器打滑：离合器打滑可能是离合器片磨损严重，需要更换离合器片。
