物流工程学院
机械制造工艺学杨艳芳
本节主要内容
二、合理标注零件的尺寸、公差和表面粗糙度五、零件结构工艺性的评定指标
是指所设计的零件在满足使用要求的前提下，制造的可（它包括零件的各个制造过程中的工艺性，有零件结构的铸造、锻造、冲压、焊接、热处理、切削加工、装配等工艺性。
）
良好的结构工艺性：是指在现有工艺条件下，既能方便制造，又有较低的制。
零件图样上的尺寸标注既要满足设计要求，又要便于加工。
满足设计要求
，其余的尺寸(而且是大多数尺寸)）按照加工顺序标注尺寸，避免多尺寸同时保证；
）由形状简单和易接近的轮廓要素为基准标注尺寸，避免尺寸换算。
零件要素是指组成零件的各加工面。
三点要求：
）能采用普通设备和标准刀具进行加工，且刀具易进入、退出和顺利通过加工表面。
3）加工面与非加工面应明显分开，加工面之间也应明显分开。
零件是各要素、各尺寸组成的一个整体，所以更应考虑零件整体结
）零件要有足够的刚性，便于采用高速和多刀切削。
近来，有关部门正在探讨和研究评价结构工艺性的定量指标。
如GB／
产品结构工艺性审查》中推荐的部分主
在生产中已有加工经验的零件数目越多，或是标准化、通用化零件数目越多，则结构工艺性越好。
要求：通常是产品中所有零件要加工的尺寸的平均
的需求量：材料量和各种材质的用量。
冷加工（冲压、冷作）、切削加工、热加工（铸造、锻造）、焊接等加工方法的成本比较。
产品装配的复杂程度：装配复杂程度影响其装配工时和装配成本。
谢谢THANK YOU。

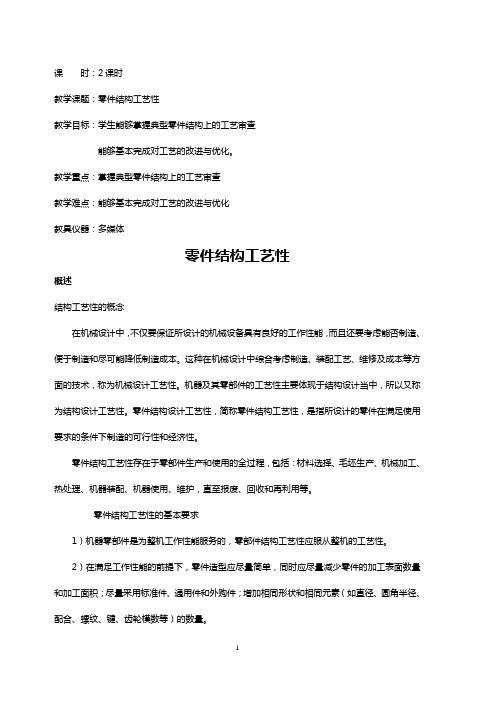

课时：2课时教学课题：零件结构工艺性教学目标：学生能够掌握典型零件结构上的工艺审查能够基本完成对工艺的改进与优化。
教学重点：掌握典型零件结构上的工艺审查教学难点：能够基本完成对工艺的改进与优化教具仪器：多媒体零件结构工艺性概述结构工艺性的概念在机械设计中，不仅要保证所设计的机械设备具有良好的工作性能，而且还要考虑能否制造、便于制造和尽可能降低制造成本。
这种在机械设计中综合考虑制造、装配工艺、维修及成本等方面的技术，称为机械设计工艺性。
机器及其零部件的工艺性主要体现于结构设计当中，所以又称为结构设计工艺性。
零件结构设计工艺性，简称零件结构工艺性，是指所设计的零件在满足使用要求的条件下制造的可行性和经济性。
零件结构工艺性存在于零部件生产和使用的全过程，包括：材料选择、毛坯生产、机械加工、热处理、机器装配、机器使用、维护，直至报废、回收和再利用等。
零件结构工艺性的基本要求1）机器零部件是为整机工作性能服务的，零部件结构工艺性应服从整机的工艺性。
2）在满足工作性能的前提下，零件造型应尽量简单，同时应尽量减少零件的加工表面数量和加工面积；尽量采用标准件、通用件和外购件；增加相同形状和相同元素（如直径、圆角半径、配合、螺纹、键、齿轮模数等）的数量。
3）零件设计时在保证零件使用功能和充分考虑加工可能性、方便性、精确性的前提下应符合经济性要求，即应尽量降低零件的技术要求（加工精度和表面质量），以使零件便于制造。
4）尽量减少零件的机械加工余量，力求实现少或无切屑加工，以降低零件的生产成本。
5）合理选择零件材料，使其机械性能适应零件的工作条件，且成本较低。
6）符合环境保护要求，使零件制造和使用过程中无污染、省能源，便于报废、回收和再利用。
零件机械加工结构工艺性对于零件机械加工结构工艺性，主要从零件加工的难易性和加工成本两方面考虑。
在满足使用要求的前提下，一般对零件的技术要求应尽量降低，同时对零件每一个加工表面的设计，应充分考虑其可加工性和加工的经济性，使其加工工艺路线简单，有利于提高生产效率，并尽可能使用标准刀具和通用工装等，以降低加工成本。
零件的结构工艺性分析零件的结构工艺性是指在满足使用性能的前提下，是否能以较高的生产率和最低的成本方便地加工出来的特性。
为了多快好省地把所设计的零件加工出来，就必须对零件的结构工艺性进行详细的分析。
主要考虑如下几方面。
(1) 有利于达到所要求的加工质量①合理确定零件的加工精度与表面质量加工精度若定得过高会增加工序，增加制造成本，过低会影响机器的使用性能，故必须根据零件在整个机器中的作用和工作条件合理地确定，尽可能使零件加工方便制造成本低。
②保证位置精度的可能性为保证零件的位置精度，最好使零件能在一次安装中加工出所有相关表面，这样就能依靠机床本身的精度来达到所要求的位置精度。
如图4-6(a)所示的结构，不能保证φ80㎜与内孔φ60㎜的同轴度。
如改成图(b)所示的结构，就能在一次安装中加工出外圆与内孔，保证二者的同轴度。
(2) 有利于减少加工劳动量①尽量减少不必要的加工面积(a) (b)减少加工面积不仅可减少机械加工的劳动量，图4-6 有利于保证位置精度的工艺结构而且还可以减少刀具的损耗，提高装配质量。
图(a) 错误(b) 正确4-7(b)中的轴承座减少了底面的加工面积，降低了修配的工作量，保证配合面的接触。
图4-8(b)中减少了精加工的面积，又避免了深孔加工。
(a) (b) (a) (b)图4-7 减少轴承座底面加工面积图4-8 避免深孔加工的方法(a) 错误(b) 正确(a) 错误(b) 正确②尽量避免或简化内表面的加工因为外表面的加工要比内表面加工方便经济，又便于测量。
因此，在零件设计时应力求避免在零件内腔进行加工。
如图4-9所示箱体，将图(a)的结构改成图(b)所示的结构，这样不仅加工方便而且还有利于装配。
再如图4-10所示，将图(a)中件2上的内沟槽a加工，改成图(b)中件1的外沟槽加工，这样加工与测量就都很方便。
(3) 有利于提高劳动生产率①零件的有关尺寸应力求一致，并能用标准刀具加工。
如图4-11(b)中改为退刀槽尺寸一致，则减少了刀具的种类，节省了换刀时间。
