零件结构的工艺性分析教材PPT(共 47张)
增设凸缘
第五节 零件结构的工艺性分析
增设加强肋板
第五节 零件结构的工艺性分析
增设加强肋板
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
1、零件整体的结构工艺性
3） 有利于保证加工精度、减少辅助工艺时间， 提高生产率
（1）同类结构要素应尽量统一
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
尽量减少加工困难
析 方 法
零件装配拆卸的 结构工艺性
表面形状尽量和刀具形状一致 尽量采用标准化参数
合理使用组合件
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。
•
3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力!
•
4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟无言。缘来尽量要惜，缘尽就放。人生本来就空，对人家笑笑，对自己笑笑，笑着看天下，看日出日落，花谢花开，岂不自在，哪里来的尘埃!
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
第五节 零件结构的工艺性分析
一、零件结构的工艺性概念 二、零件结构的工艺性分析方法 三、具体实例分析
第五节 零件结构的工艺性分析
一、零件结构的工艺性概念
零件结构的工艺性 是指这种结构的零件被加 工的难易程度。
零件结构的工艺性良好，是指所设计的零件， 在保证使用要求的的前提下，能较经济、高效、 合格地加工出来。
第五节 零件结构的工艺性分析
增设加强肋板
第五节 零件结构的工艺性分析
增设加强肋板
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
1、零件整体的结构工艺性
3） 有利于保证加工精度、减少辅助工艺时间， 提高生产率
（1）同类结构要素应尽量统一
第五节 零件结构的工艺性分析
第五节 零件结构的工艺性分析
尽量减少加工困难
析 方 法
零件装配拆卸的 结构工艺性
表面形状尽量和刀具形状一致 尽量采用标准化参数
合理使用组合件
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。
•
3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力!
•
4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟无言。缘来尽量要惜，缘尽就放。人生本来就空，对人家笑笑，对自己笑笑，笑着看天下，看日出日落，花谢花开，岂不自在，哪里来的尘埃!
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
第五节 零件结构的工艺性分析
一、零件结构的工艺性概念 二、零件结构的工艺性分析方法 三、具体实例分析
第五节 零件结构的工艺性分析
一、零件结构的工艺性概念
零件结构的工艺性 是指这种结构的零件被加 工的难易程度。
零件结构的工艺性良好，是指所设计的零件， 在保证使用要求的的前提下，能较经济、高效、 合格地加工出来。
零件结构的工艺性PPT课件
零件结构工艺性的重要性
提高零件结构的工艺性可以提高生产 效率、降低制造成本、提高产品质量 和可靠性，从而增强企业的竞争力。
良好的零件结构工艺性可以减少制造 过程中的废品和次品率，降低材料和 能源的消耗，减少对环境的污染。
零件结构工艺性的评价标准
可加工性
零件的结构应便于加工，如切 削、铸造、锻造、焊接等，以
THANKS.
焊接工艺性改进案例
总结词
简化焊接过程
详细描述
通过优化零件结构，简化焊接过程和提高焊接效率。例如 ，减少焊缝数量和长度，采用连续焊接工艺，降低生产成 本。
总结词
提高焊接质量
详细描述
通过改进零件结构设计，提高焊接质量和减少焊接缺陷。 例如，合理布置焊缝位置和坡口形式，减少未熔合、气孔 等缺陷。
总结词
改善零件性能
详细描述
热处理工艺参数的选择包括加热温度、保温时间和冷却速度等，合适 的热处理工艺参数可以提高热处理质量和效率。
热处理设备的选用应根据热处理工艺要求进行选择，以保证热处理过 程的稳定性和可靠性。
零件结构工艺性改进
04
案例
铸造工艺性改进案例
总结词
优化零件结构，提高铸造效率
详细描述
通过简化零件结构，减少铸造过程中的模具复杂性和材料 消耗，提高铸造效率。例如，优化铸件的分型面和浇注系 统，减少砂芯的使用，降低生产成本。
提高制造效率和质量。
可装配性
零件的结构应便于装配，如连 接、固定、调整等，以保证装 配精度和可靠性。
可检测性
零件的结构应便于检测，如尺 寸、形状、位置等，以便在制 造过程中及时发现和纠正误差 。
可维修性
零件的结构应便于维修，如易 于拆卸、更换和修复等，以降 低维修成本和提高设备利用率
零件的结构工艺性分析ccx课件.ppt
一、 分析和审查产品的装配图和零件图
零件图是制订工艺规程最主要的原始资料。 在制订工艺规程时，首先必须对零件图进行
认真分析。为了更深刻理解零件结构上的特征和 技术要求，通常还需要研究产品的总装配图、部 件装配图以及验收标淮，从中了解零件的功用和 相关零件的配合，以及主要技术要求制订的依据 等。对零件进行工艺分析，发现问题后及时提出 修改意见，是制订工艺规程时的一项重要的基础 工作。
4-M5
4-M6
4-M6
同一端面上的尺寸相近螺纹孔改为同一 尺寸螺纹孔，便于加工和装配。
6．槽的底面不应与其它加工面重合
将左图结构改为右图后，便于加工，也 可避免损伤其它加工表面
7．凸缘上的孔要留有足够的加工空间
左图的孔与零件立壁相距太近，造成钻夹头与 立壁干涉，只能采用非标准加长钻头，刀具刚 性差。改进后，可以采用标准刀具，从而可保 证加工精度
（二）、遵循零件结构设计的标准化
1．尽量采用标准化参数 零件的孔径、锥度、螺纹孔径和螺距、 齿轮模数和压力角、圆弧半径、沟槽等 参数尽量选用有关标准推荐的数值，这 样可使用标准的刀、夹、量具，减少专 用工装的设计、制造周期和费用。
2．尽量采用标准件
诸如螺钉、螺母、轴承、垫圈、弹 簧、密封圈等零件，一般由标准件 厂生产，根据需要选用即可，不仅 可缩短设计制造周期，使用维修方 便，而且较经济。
2．应尽量减小加工面积
支座地面设计为中凹可减少加工量，以 减少刀具及材料的消耗量 ，还可以保证 装配时零件间的很好配合。
3.尽量减少安装次数，降低安装误差 和减少辅助工时，提高切削效率， 保证精度。
一次安装可同时加工几个表面。
0.2 0.2
0.2 0.2
只需一次安装即可磨削两个表面。
零件图是制订工艺规程最主要的原始资料。 在制订工艺规程时，首先必须对零件图进行
认真分析。为了更深刻理解零件结构上的特征和 技术要求，通常还需要研究产品的总装配图、部 件装配图以及验收标淮，从中了解零件的功用和 相关零件的配合，以及主要技术要求制订的依据 等。对零件进行工艺分析，发现问题后及时提出 修改意见，是制订工艺规程时的一项重要的基础 工作。
4-M5
4-M6
4-M6
同一端面上的尺寸相近螺纹孔改为同一 尺寸螺纹孔，便于加工和装配。
6．槽的底面不应与其它加工面重合
将左图结构改为右图后，便于加工，也 可避免损伤其它加工表面
7．凸缘上的孔要留有足够的加工空间
左图的孔与零件立壁相距太近，造成钻夹头与 立壁干涉，只能采用非标准加长钻头，刀具刚 性差。改进后，可以采用标准刀具，从而可保 证加工精度
（二）、遵循零件结构设计的标准化
1．尽量采用标准化参数 零件的孔径、锥度、螺纹孔径和螺距、 齿轮模数和压力角、圆弧半径、沟槽等 参数尽量选用有关标准推荐的数值，这 样可使用标准的刀、夹、量具，减少专 用工装的设计、制造周期和费用。
2．尽量采用标准件
诸如螺钉、螺母、轴承、垫圈、弹 簧、密封圈等零件，一般由标准件 厂生产，根据需要选用即可，不仅 可缩短设计制造周期，使用维修方 便，而且较经济。
2．应尽量减小加工面积
支座地面设计为中凹可减少加工量，以 减少刀具及材料的消耗量 ，还可以保证 装配时零件间的很好配合。
3.尽量减少安装次数，降低安装误差 和减少辅助工时，提高切削效率， 保证精度。
一次安装可同时加工几个表面。
0.2 0.2
0.2 0.2
只需一次安装即可磨削两个表面。
52+零件的工艺性分析
第十四页，共15页。
机械产品设计的装配(zhuāngpèi) 工艺性评价
1.机器结构应能划分红几个独立的装配单元 (dānyuán)
2.尽量添加装配进程中的修配休息量和机械加工休息 量
3.机器结构应便于装配和装配
第十五页，共15页。
2.对零件(línɡ jiàn)中止工艺剖析〔从加工角度〕
三个 方面：
a.审查图纸能否完整和正确(zhèngquè)〔视图、 尺寸公差〕；
b.零件资料能否恰当〔含热处置〕；
c.零件的结构工艺性
3. 发现效果，提出并提请设计人员共同研讨，以便作变卦 与修正补充。Commun第三i页c，共a15t页i。on 很要紧。
举例：尽量(jǐnliàng)添加义务行 程次数
第十二页，共15页。
举例：保证(bǎozhèng)刀具正常 义务
图a，孔的入口端 和出口端都是斜面 或曲面，钻孔(zuàn kǒnɡ)时钻头两个 刃受力不均，容易 引偏，而且钻头也 容易损坏，宜改用 图b所示结构。图c 孔，入口是平的， 但出口都是曲面， 宜改用图d所示结 构。
第十三页，共15页。
举例：加工时工件应有(yīnɡ yǒu) 足够的刚性
加工时，工件要 接受切削力和夹 紧力的作用，工 件刚性缺乏易发 作变形(biàn xíng)， 影响加工精度。 图示两种零件结 构，图b所示结构 有增强筋，零件 刚性好，加工时 不易发生变形 (biàn xíng)，其工 艺性就比图a所示
1.零件的总数〔总数越少，工艺性越好；规范件、 通用零件数越多，工艺性越好〕；
2.机械零件的平均精度〔越低，工艺性越好〕； 3.资料的需求量〔珍贵、稀有、难加工资料越多，
工艺性越差〕； 4.机械零件各种制造(zhìzào)方法的比例〔非切削
零件的结构工艺性分析
零件的结构工艺性分析(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除零件的结构工艺性分析零件的结构工艺性是指在满足使用性能的前提下，是否能以较高的生产率和最低的成本方便地加工出来的特性。
为了多快好省地把所设计的零件加工出来，就必须对零件的结构工艺性进行详细的分析。
主要考虑如下几方面。
(1) 有利于达到所要求的加工质量①合理确定零件的加工精度与表面质量加工精度若定得过高会增加工序，增加制造成本，过低会影响机器的使用性能，故必须根据零件在整个机器中的作用和工作条件合理地确定，尽可能使零件加工方便制造成本低。
②保证位置精度的可能性为保证零件的位置精度，最好使零件能在一次安装中加工出所有相关表面，这样就能依靠机床本身的精度来达到所要求的位置精度。
如图4-6(a)所示的结构，不能保证φ80㎜与内孔φ60㎜的同轴度。
如改成图(b)所示的结构，就能在一次安装中加工出外圆与内孔，保证二者的同轴度。
(2) 有利于减少加工劳动量①尽量减少不必要的加工面积减少加工面积不仅可减少机械加工的劳动量，图4-6 有利于保证位置精度的工艺结构而且还可以减少刀具的损耗，提高装配质量。
图4-7(b)中的轴承座减少了底面的加工面积，降低了修配的工作量，保证配合面的接触。
图4-8(b)中减少了精加工的面积，又避免了深孔加工。
图4-7 减少轴承座底面加工面积图4-8 避免深孔加工的方法(a) 错误 (b) 正确 (a) 错误 (b) 正确②尽量避免或简化内表面的加工因为外表面的加工要比内表面加工方便经济，又便于测量。
因此，在零件设计时应力求避免在零件内腔进行加工。
如图4-9所示箱体，将图(a)的结构改成图(b)所示的结构，这样不仅加工方便而且还有利于装配。
再如图4-10所示，将图(a)中件2上的内沟槽a加工，改成图(b)中件1的外沟槽加工，这样加工与测量就都很方便。
【精品课件】零件的切削结构工艺性分析共33页
【精品课件】零件的切削结构 工艺性分析
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒

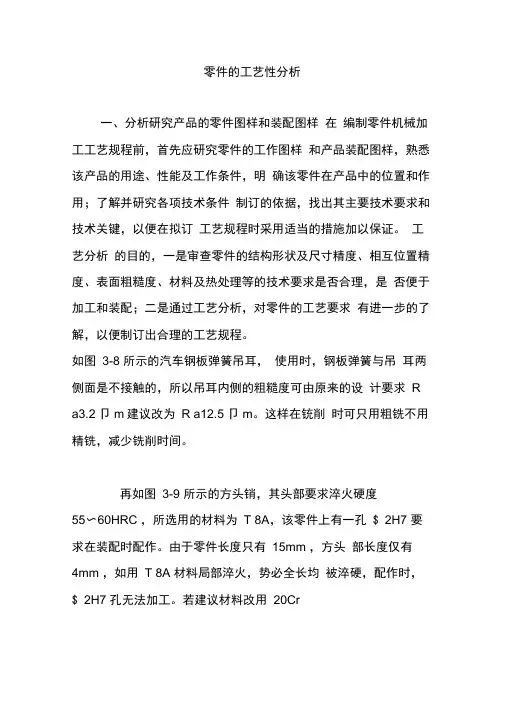

零件的工艺性分析
零件的工艺性分析一、分析研究产品的零件图样和装配图样在编制零件机械加工工艺规程前，首先应研究零件的工作图样和产品装配图样，熟悉该产品的用途、性能及工作条件，明确该零件在产品中的位置和作用；了解并研究各项技术条件制订的依据，找出其主要技术要求和技术关键，以便在拟订工艺规程时采用适当的措施加以保证。
工艺分析的目的，一是审查零件的结构形状及尺寸精度、相互位置精度、表面粗糙度、材料及热处理等的技术要求是否合理，是否便于加工和装配；二是通过工艺分析，对零件的工艺要求有进一步的了解，以便制订出合理的工艺规程。
如图3-8 所示的汽车钢板弹簧吊耳，使用时，钢板弹簧与吊耳两侧面是不接触的，所以吊耳内侧的粗糙度可由原来的设计要求R a3.2 卩m建议改为R a12.5 卩m。
这样在铳削时可只用粗铣不用精铣，减少铣削时间。
再如图3-9 所示的方头销，其头部要求淬火硬度55〜60HRC ，所选用的材料为T 8A，该零件上有一孔 $ 2H7 要求在装配时配作。
由于零件长度只有15mm ，方头部长度仅有4mm ，如用T 8A 材料局部淬火，势必全长均被淬硬，配作时，$ 2H7 孔无法加工。
若建议材料改用20Cr进行渗碳淬火，便能解决问题二、结构工艺性分析零件的结构工艺性是指所设计的零件在满足使用要求的前提下，制造的可行性和经济性。
下面将从零件的机械加工和装配两个方面，对零件的结构工艺性进行分析。
（一）机械加工对零件结构的要求1 ．便于装夹零件的结构应便于加工时的定位和夹紧，装夹次数要少。
图3 -10a 所示零件，拟用顶尖和鸡心夹头装夹，但该结构不便于装夹。
若改为图b 结构，则可以方便地装置夹头。
2 ．便于加工零件的结构应尽量采用标准化数值，以便使用标准化刀具和量具。
同时还注意退刀和进刀，易于保证加工精度要求，减少加工面积及难加工表面等。
表3-8b 所示为便于加工的零件结构示例。
3 ．便于数控机床加工被加工零件的数控工艺性问题涉及面很广，下面结合编程的可能性与方便性来作工艺性分析。
【精品课件】零件的切削结构工艺性分析33页PPT
45、法律的制定是为了保证每一个人 自由发 挥自己 Байду номын сангаас才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
【精品课件】零件的切削结 构工艺性分析
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
零件设计的工艺性培训课件
3) 零件设计时应考虑加工的可能性、方便性、和经济 性。 在满足零件工作性能的前提下应尽量降低零件的技术要 求(即尽量低的加工精度和表面质量)
4）尽量减少零件的机械加工量，力求实现少或无切屑 加工，充分利用原材料，
5）合理选择零件材料
二、与工艺有关的流程
1、零件签审流程 2、图纸打印流程
零件设计的工艺性
试制车间工艺科
一、工艺的基本概念
设计好的零件，只有生产出来，装配在机器上，才能
体现其价值。
生产过程： 将原材料转变为成品的有关劳动的全过程。包括工艺 过程和辅助过程。
工艺过程： 改变生产对象的形状、尺寸、相对位置、性质，使其 成为成品或半成品的过程称工艺过程。 工艺过程是生产过程中的主要部分。
σ Q345A，屈服点 S 345MPa 抗拉强度σb 470-630MPa
45 正火
350
600
（三）关于下料
1。下料车间组织结构
200101 200103 200102 200104 200105 200106
锯床班 剪压班 气割班 等割班 激光割班 数割班
2。公司现有下料方法
A。锯：机床：带锯，用于型材下料。 B。剪：机床：剪板机，用于20mm以下钢板。 C。热切割。
2）焊接性能: 焊接性能的优劣用焊缝形成冷裂的倾向、脆性、气孔或 其它缺陷的倾向来衡量; 一般低碳钢及低合金钢有较好的焊接性,中碳以上钢的焊 性较差;
3）热处理工艺性能: 包括淬硬性、淬透性、变形开裂倾向、过热敏感性、回 火脆性倾向、氧化脱碳倾向及冷脆性等。
3。材料的经济性
1) 材料的价值。 2) 材料的加工费用。
热切割的分类: 1.按照物理现象分类
1.1 燃烧切割 燃烧切割是把材料在切口处加热至燃烧状态时，把切口处产 生的氧化物用切割氧流吹出而形成切口的热切割方法。
4）尽量减少零件的机械加工量，力求实现少或无切屑 加工，充分利用原材料，
5）合理选择零件材料
二、与工艺有关的流程
1、零件签审流程 2、图纸打印流程
零件设计的工艺性
试制车间工艺科
一、工艺的基本概念
设计好的零件，只有生产出来，装配在机器上，才能
体现其价值。
生产过程： 将原材料转变为成品的有关劳动的全过程。包括工艺 过程和辅助过程。
工艺过程： 改变生产对象的形状、尺寸、相对位置、性质，使其 成为成品或半成品的过程称工艺过程。 工艺过程是生产过程中的主要部分。
σ Q345A，屈服点 S 345MPa 抗拉强度σb 470-630MPa
45 正火
350
600
（三）关于下料
1。下料车间组织结构
200101 200103 200102 200104 200105 200106
锯床班 剪压班 气割班 等割班 激光割班 数割班
2。公司现有下料方法
A。锯：机床：带锯，用于型材下料。 B。剪：机床：剪板机，用于20mm以下钢板。 C。热切割。
2）焊接性能: 焊接性能的优劣用焊缝形成冷裂的倾向、脆性、气孔或 其它缺陷的倾向来衡量; 一般低碳钢及低合金钢有较好的焊接性,中碳以上钢的焊 性较差;
3）热处理工艺性能: 包括淬硬性、淬透性、变形开裂倾向、过热敏感性、回 火脆性倾向、氧化脱碳倾向及冷脆性等。
3。材料的经济性
1) 材料的价值。 2) 材料的加工费用。
热切割的分类: 1.按照物理现象分类
1.1 燃烧切割 燃烧切割是把材料在切口处加热至燃烧状态时，把切口处产 生的氧化物用切割氧流吹出而形成切口的热切割方法。
零件结构工艺性培训课件(PPT 57页)
零件结构的切削加工工艺性，是指所设计的零件在 满足使用性能要求的前提下其切削成形的可行性和经济 性，即切削成形的难易程度。机器中大部分零件的尺寸 精度、表面粗糙度、形状精度和位置精度，最终要靠切 削加工来保证。因此，在设计需要进行切削加工的零件 结构时，还应考虑切削加工工艺的要求。它应遵循以下 原则：
▪
务实，奋斗，成就，成功。2020年11月26日 星期四11时21分17秒 Thursday, November 26, 2020
▪
抓住每一次机会不能轻易流失，这样 我们才 能真正 强大。20.11.262020年 11月26日星期 四11时 21分17秒20.11.26
谢谢大家！
⑴加工内表面一般比加工外表面困难。如图7— 13(a)所示，原设计中的内环形槽较窄，加工 起来比较困难。改为外表面加工，既不影响使 用，又便于加工，如图7—13(b)所示。
⑵如图7—14(a)所示，原设计的凹槽内表面四个 侧壁之间为直角，侧壁与底面之间为圆角，用铣 削的方法无法实现。改成如图7—床小滑板上设置工艺凸台，如图7—7(b) 所示，以便加工下部的燕尾槽。加工完毕后，也 可以去掉凸台。
3.便于进退刀
⑴箱体底板上的小孔距离箱壁太近，如图7—8(a) 所示。钻头向下进给时，钻床主轴会碰到箱壁。 改为如图7—8(b)所示后。
⑵螺纹无法加工到轴肩根部，必须设置螺纹退 刀槽如图7—9(b)所示。改成如图7—9(c)所示 也可以，但由于螺尾牙形不完整，长度尺寸要 大于实际旋合长度。
▪
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.2611:21:1711:21Nov-2026-Nov-20
▪
重于泰山，轻于鸿毛。11:21:1711:21:1711:21Thursday, November 26, 2020
▪
务实，奋斗，成就，成功。2020年11月26日 星期四11时21分17秒 Thursday, November 26, 2020
▪
抓住每一次机会不能轻易流失，这样 我们才 能真正 强大。20.11.262020年 11月26日星期 四11时 21分17秒20.11.26
谢谢大家！
⑴加工内表面一般比加工外表面困难。如图7— 13(a)所示，原设计中的内环形槽较窄，加工 起来比较困难。改为外表面加工，既不影响使 用，又便于加工，如图7—13(b)所示。
⑵如图7—14(a)所示，原设计的凹槽内表面四个 侧壁之间为直角，侧壁与底面之间为圆角，用铣 削的方法无法实现。改成如图7—床小滑板上设置工艺凸台，如图7—7(b) 所示，以便加工下部的燕尾槽。加工完毕后，也 可以去掉凸台。
3.便于进退刀
⑴箱体底板上的小孔距离箱壁太近，如图7—8(a) 所示。钻头向下进给时，钻床主轴会碰到箱壁。 改为如图7—8(b)所示后。
⑵螺纹无法加工到轴肩根部，必须设置螺纹退 刀槽如图7—9(b)所示。改成如图7—9(c)所示 也可以，但由于螺尾牙形不完整，长度尺寸要 大于实际旋合长度。
▪
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.2611:21:1711:21Nov-2026-Nov-20
▪
重于泰山，轻于鸿毛。11:21:1711:21:1711:21Thursday, November 26, 2020
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
mous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
。2021年1月8日星期五上午11时40分50秒11:40:5021.1.8
动量 3.机器结构应便于装配和拆卸
工艺条件对零件结构工艺性的影响
强调：结构工艺性是一个相对的概念，它与生产规模及生产条件有关。 1.生产批量对零件结构工艺性的影响
单件小批；大批生产 2.数控加工对零件结构工艺性的影响
数控加工最适应加工以下四种零件： （1） 形状复杂：加工精度要求高，用通用机床无法加工或 虽然能 加工但很难保证产品质量的零件； （2）用数学模型描述的复杂曲线或曲面轮廓零件； （3）具有难测量、难控制进给、难控制尺寸的不开敞内腔的壳体或 盒型零件； （4）必须在一次装夹中合并完成铣、镗、锪、铰或攻丝等多工序的 零件。
面加工。 7.尽可能有利于提高生产率。
结构设计的原则
8.合理地采用零件的组合，以便于零件的加工。 9.满足使用性能条件下，尺寸、形状、位置精度及Ra应经
济合理。 10.尺寸的标注应考虑最短尺寸链原则，设计基准的正确选
择，以及符合基准重合原则。
举例：被加工表面形状应尽量简单
图a所示键 槽形状只能 用生产率较 低的键槽铣 刀加工；
图b所示结 构就能用生 产率较高的 三面刃铣刀 加工。
举例：尽量减少加工面积
图示两种气缸套零件，图b所示结构比 图a所示结构加工面积小，工艺性好。
举例：尽量减少加工面积
图示箱体零件耳座结构，图b、图c所示结构不但 省料而且生产效率高，它的工艺性就优于图a所示 结构。
举例：尽量减少加工过程的装夹次数
3.特种加工对零件结构工艺性的影响
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 21.1.821.1.8Friday, January 08, 2021
• 10、人的志向通常和他们的能力成正比例。11:40:4911:40:4911:401/8/2021 11:40:49 AM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。21.1.811:40:4911:40Jan-218-Jan-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。11:40:4911:40:4911:40Friday, January 08, 2021 • 13、志不立，天下无可成之事。21.1.821.1.811:40:5011:40:50January 8, 2021
举例：加工时工件应有足够的刚性
加工时，工件要 承受切削力和夹 紧力的作用，工 件刚性不足易发 生变形，影响加 工精度。图示两 种零件结构，图b 所示结构有加强 筋，零件刚性好， 加工时不易产生 变形，
1.机器结构应能划分成几个独立的装配单元 2.尽量减少装配过程中的修配劳动量和机械加工劳
越好；加工费用低的方法用的越多，越好）； 5.产品装配的复杂程度。
结构设计的原则
1、尽量采用标准化参数，尽量采用标准件和通用件； 越程槽
2.要保证加工的可能性与方便性； 退刀槽 距离问题
3.加工表面应尽量简单，便于加工，并尽可能布置在同一 表面或同一轴线上。
4.应便于装夹，并有利于增强工件或刀具的刚度。 5.合适的定位基面。 6.尽可能减轻重量，减少加工表面面积，尽可能减少内表
加工图示零件螺孔，需作两次装夹，先钻、攻螺孔B、 C，然后翻身装夹，再钻、攻螺孔A。如果设计允许， 宜将螺孔A改成图左上角的结构。
举例：尽量减少工作行程次数
举例：保证刀具正常工作
图a，孔的入口 端和出口端都是 斜面或曲面，钻 孔时钻头两个刃 受力不均，容易 引偏，而且钻头 也容易损坏，宜 改用图b所示结 构。图c孔，入 口是平的，但出 口都是曲面，宜 改用图d所示结 构。
设计
结构
用途与使用要求
使用要求
结构合理与否？ 生产率
应全面考虑
劳动量 材料消耗
生产成本
衡量机械产品结构工艺性的考虑因素
1.零件的总数（总数越少，工艺性越好；标准件、 通用零件数越多，工艺性越好）；
2.机械零件的平均精度（越低，工艺性越好）； 3.材料的需要量（贵重、稀有、难加工材料越多，
工艺性越差）； 4.机械零件各种制造方法的比例（非切削加工越多，
件上的工艺成本并不多，经济上仍是合理的。
生产批量对结构工艺性影响举例
a.适合大批量生产
b.适合单件小批生产
分析审查产品的装配图和零件图
步骤：
1.熟悉整个产品的用途、性能和工作条件； 结合装配图， 了解零件在产品中的位置、作用、装配关系及其精度技 术要求对产品质量和使用性能的影响。
2.对零件进行工艺分析（从加工角度）
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other fa
5.2 零件的工艺性分析
机械产品设计的工艺性评价：评价所设计的产品在满足 使用要求的前提下制造、维修的可行性和经济性。
对机械产品设计进行工艺性评价须与具体生产条件相联 系。例如，在大批量生产中图a所示箱体同轴孔系结构是工 艺性好的结构；在单件小批生产中则认为图b是工艺性好的 结构。这是因为在大批大量生产中采用专用双面组合镗床 加工，此机床可以从箱体两端向中进给镗孔。采用专用组 合镗床，一次性投资虽然高，但因产量大，分摊到每个零
三个
a.审查图纸是否完整和正确（视图、尺寸公 差）；
方面： b.零件材料是否恰当（含热处理）；
c.零件的结构工艺性
3. 发现问题，提出并提请设计人员共同研究，以便作变更 与修改补充。Communication 很要紧。
零件结构工艺性
零件的结构工艺性：指设计的零件在能满足使用要求的 前提下，制造的可行性与经济性。
