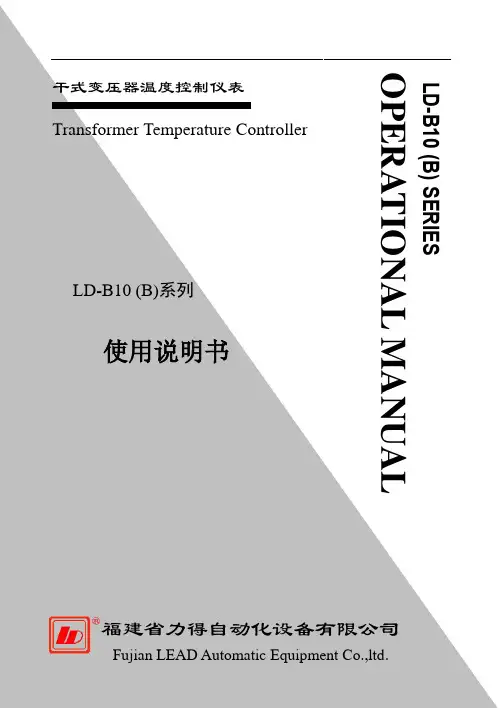

LD-B10 (B) SERIES
OPERATIONAL MANUAL 干式变压器温度控制仪表
Transformer Temperature Controller
LD-B10 (B)系列
使用说明书
福建省力得自动化设备有限公司
Fujian LEAD Automatic Equipment Co.,ltd. LD-B10（B）系列干式变压器温度控制仪
写在前面
◆ 本说明书由最终使用者．．．．．保留！
◆ 安装、操作前，请认真阅读本手册！
在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！
◆ 为了让温控仪能够长时间稳定运行，在搬运、安装时尽可能小心轻放。
◆ 请勿将温控仪安装在高温、强腐蚀性、高场强的
环境当中。
◆ 禁止用明火烧烤传感器，若需要检测温控仪输出状态，请使用温控仪内部模拟检测输出功能。（操作密码：1012）
◆ 接控制输出线时，请参照温控仪接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。
◆ 如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系，我们的电话：0591-7820794、7820834。
◆ 本册若有进一步修订和更改，恕不另行通知。 LD-B10（B）系列干式变压器温度控制仪
目 录
走进力得--------------------------3
一、概述---------------------------4
二、技术指标-----------------------4
三、工作原理-----------------------5
四、功能与型号分类-----------------6
五、面板及后板---------------------7

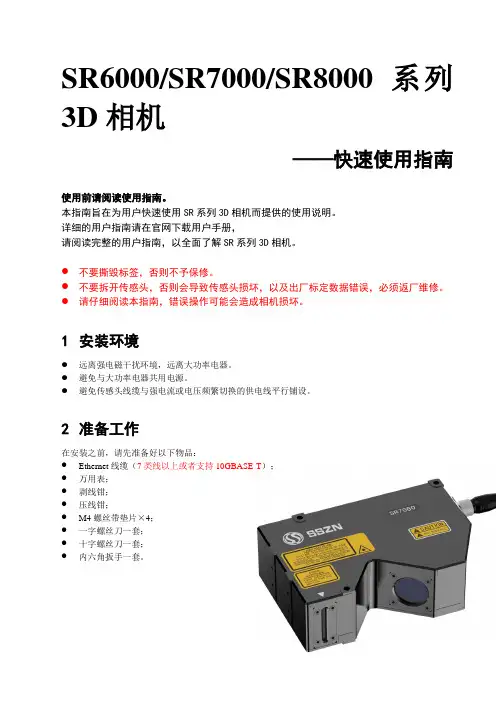

SR6000/SR7000/SR8000系列3D相机
——快速使用指南
使用前请阅读使用指南。
本指南旨在为用户快速使用SR系列3D相机而提供的使用说明。
详细的用户指南请在官网下载用户手册，
请阅读完整的用户指南，以全面了解SR系列3D相机。
不要撕毁标签，否则不予保修。
不要拆开传感头，否则会导致传感头损坏，以及出厂标定数据错误，必须返厂维修。
请仔细阅读本指南，错误操作可能会造成相机损坏。
1 安装环境
远离强电磁干扰环境，远离大功率电器。
避免与大功率电器共用电源。
避免传感头线缆与强电流或电压频繁切换的供电线平行铺设。
2 准备工作
在安装之前，请先准备好以下物品：
Ethernet线缆（7类线以上或者支持10GBASE-T）；
万用表；
剥线钳；
压线钳；
M4螺丝带垫片×4；
一字螺丝刀一套；
十字螺丝刀一套；
内六角扳手一套。
3 传感头说明
3.1 SR6000系列传感头说明
14423756
序号 名称 功能说明
1 激光发射LED 绿灯长亮 物体在Z轴中心附近(±5%量程)
黄灯长亮 物体在Z轴范围内
黄灯闪烁 物体超出Z轴范围
黄灯或者绿灯亮 激光器正在工作
灭灯 无电或电源不正常
红灯亮 传感头故障告警
2 安装专用螺丝孔 安装传感头时可使用该螺丝孔。
3 安装孔 使用附带的六角带孔螺栓安装传感头。
请参阅“5传感头安装注意事项”。
4 遮光金属板安装孔 将遮光金属板等安装至传感头时使用。
禁止用于固定传感头。
5 传感头激光发射窗口 发射测量所使用的激光。
由玻璃盖罩保护。
6 传感头感光窗口 接收测量所使用的激光。
由玻璃罩保护。
7 高柔性连接线 连接传感头线缆。
请参阅“6.2连接控制器和传感头”。
3.2 SR7000系列传感头说明
序号
名称
功能说明
1 激光发射LED 绿灯长亮 物体在Z轴中心附近(±5%量程)
@
电气控制柜（箱）
安装接线配线规范
.
^
2014年5月 设计文件名称 安装接线配线规范
文 件 代 码
产品型号、名称 电气控制柜（箱）
共12 页
》
。
电气控制柜（箱）安装接线配线规范
1. 适用范围
本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。
】
2. 目的
规范电气控制柜（箱）的安装、接线、配线，提升产品品质。
3. 参照标准
IEC 60204-1：2000
GB
GBT
】
GBT
;
4. 电控柜（箱）电器元辅件安装规范
4.1. 电控柜（箱）电器元器件安装规范：
4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。
*
4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。
4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。
4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。
4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象；
仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。
一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。
所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。
所有电器件（除电阻外），应牢固的固定在滑架或支架上，不得悬吊在其它电器的端子或连接上。
—
安装主回路元器件时，一般应保证上、下器件的B相接点对正，器件之间应有母线安装的足够距离，数量多的同一型号规格的元器件须安装一致。
序
号 名 称 型 号 图 片 介 绍
1 温度传感器 DS18B20
DS18B20数字温度传感器接线方便,封装成后可应用于多种场合，如管道式，螺纹式，磁铁吸附式，不锈钢封装式。主要根据应用场合的不同而改变其外观。封装后的DS18B20可用于电缆沟测温,高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便,封装形式多样，适用于各种狭小空间设备数字测温和控制领域.测温范围 －55℃～+125℃，固有测温分辨率0.5℃.
2 温度传感器
（不锈钢防水) DS18B20
同上
3 超声波传感器 HC—SR04
模块高精度
1：使用电压:DC5V 2：静态电流：小于2mA
3：电平输出:高5V 4:电平输出：底0V
5:感应角度：不大于15度 6:探测距离:2cm-450cm
4 人体红外感应模块 HC-SR501
热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。热释电效应同压电效应类似，是指由于温度的变化而引起晶体表面荷电的现象。当有人进入其感应范围则输入高电平，人离开感应范围则自动延时关闭高电平。输出低电平。工作电压DC5V至20V。
5 温湿度传感器 DHT11
DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电容式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。供电电压：3。3～5。5V DC
测量范围: 湿度20—90％RH，温度0～50℃。
6 霍尔开关传感器 A3144E
霍尔传感器应用霍尔效应原理，采用半导体集成技术制造的磁敏电路,它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器,温度补偿电路和集电极开路的输出级组成的磁敏传感电路,其输入为磁感应强度,输出是一个数字电压信号。
