电流互感器接线图(三相四线实物接线图)
常用的几种电流互感器接线图
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
三相四线电表加互感器实物接线图
电力变压器差动保护误动的原因及处理方法
变压器的差动保护，主要用来保护变压器内部以及引出线和绝缘套管的相间短路，并且也可用来保护变压器的匝间短路，保护区在变压器两侧所装电流互感器之间。
但是，在现场多次出现在变压器差动保护范围以外发生短路时，差动保护误动作，导致事故范围扩大，影响正常供电。
变压器差动保护误动作的原因及处理方法如下：
一、差动保护电流互感器二次接线错误
（一）常用的电流互感器二次接线

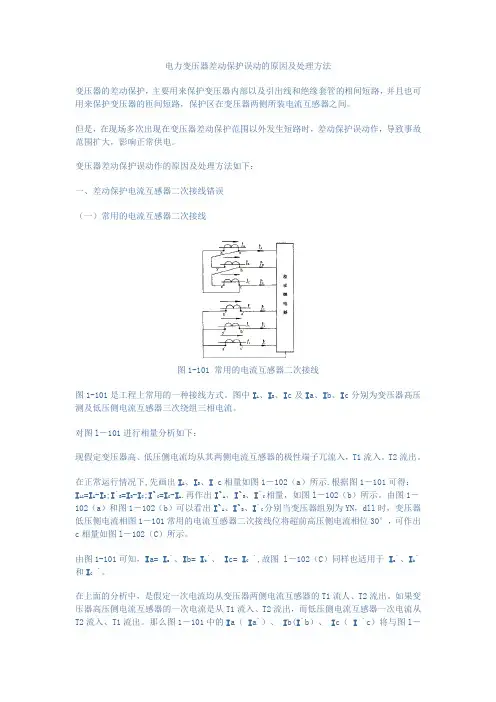

图1-101 常用的电流互感器二次接线
图1-101是工程上常用的一种接线方式。图中IA、IB、Ic及Ia、Ib、Ic分别为变压器高压测及低压侧电流互感器三次绕组三相电流。
对图l－101进行相量分析如下：
现假定变压器高、低压侧电流均从其两侧电流互感器的极性端子兀流入，T1流入。T2流出。
在正常运行情况下,先画出IA、IB、I c相量如图1－102（a）所示.根据图1－101可得：
IA1=IA-IB;I`B=IB-IC;I`C=IC-IA.再作出I`A、I`B、I`C相量，如图l－102（b）所示。由图1－102（a）和图1－102（b）可以看出I`A、I`B、I`C分别当变压器组别为YN，dll时，变压器低压侧电流相图1－101常用的电流互感器二次接线位将超前高压侧电流相位30°，可作出c相量如图l－102（C）所示。
由图1-101可知，Ia= Ia`、Ib= Ib`、 Ic= IC `,故图 l－102（C）同样也适用于 Ia`、Ib`和IC `。
在上面的分析中，是假定一次电流均从变压器两侧电流互感器的T1流人、T2流出。如果变压器高压侧电流互感器的一次电流是从T1流入、T2流出，而低压侧电流互感器一次电流从T2流入、T1流出。那么图1－101中的Ia（ Ia`）、 Ib(I`b）、 Ic（ I `c）将与图l－102（c）中的相应相量反相。如图1－－102（d）所示。此时对与I`a与I`A、、I`b与I`b、、I`c与I`c、 对与人分别反相，这样便满足了差动保护的要求。

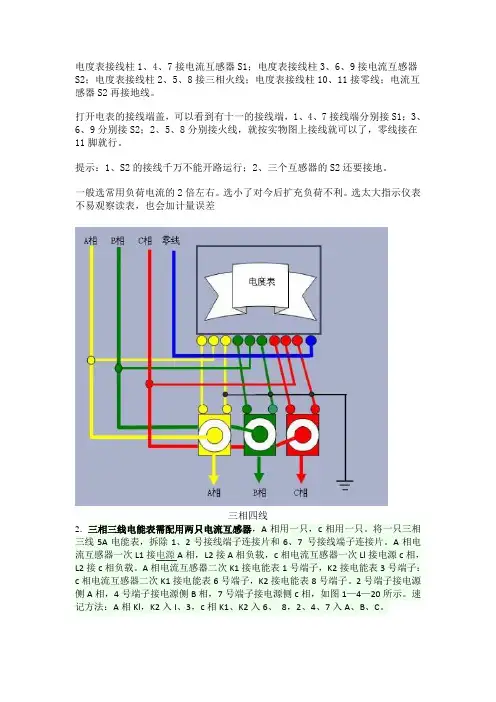

电度表接线柱1、4、7接电流互感器S1；电度表接线柱3、6、9接电流互感器S2；电度表接线柱2、5、8接三相火线；电度表接线柱10、11接零线；电流互感器S2再接地线。
打开电表的接线端盖，可以看到有十一的接线端，1、4、7接线端分别接S1；3、6、9分别接S2；2、5、8分别接火线，就按实物图上接线就可以了，零线接在11脚就行。
提示：1、S2的接线千万不能开路运行；2、三个互感器的S2还要接地。
一般选常用负荷电流的2倍左右。选小了对今后扩充负荷不利。选太大指示仪表不易观察读表，也会加计量误差
三相四线
2．三相三线电能表需配用两只电流互感器，A相用一只，c相用一只。将一只三相三线5A电能表，拆除1、2号接线端子连接片和6、7 号接线端子连接片。A相电流互感器一次L1接电源A相，L2接A相负载，c相电流互感器一次Ll接电源c相，L2接c相负载。A相电流互感器二次K1接电能表1号端子，K2接电能表3号端子：c相电流互感器二次K1接电能表6号端子，K2接电能表8号端子。2号端子接电源侧A相，4号端子接电源侧B相，7号端子接电源侧c相，如图1—4—20所示。速记方法：A相Kl，K2入I、3，c相K1、K2入6、 8，2、4、7入A、B、C。
上海欧宜电气有限公司
常用的几种电流互感器接线图
?
?
三相四线电表接线图/接线方法
?

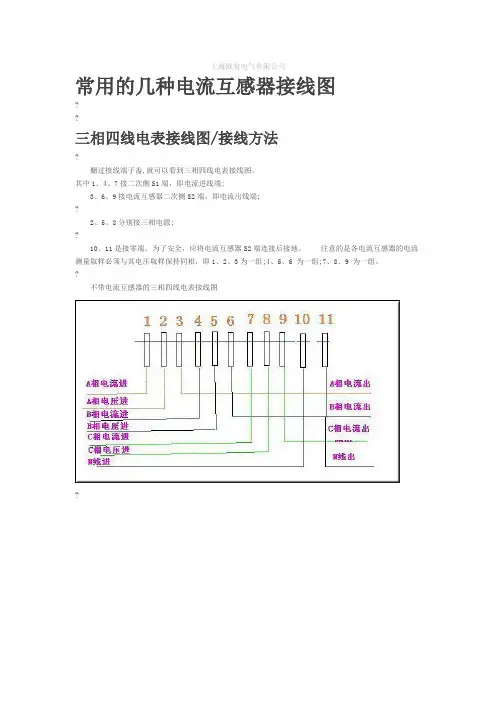

翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
?
2、5、8分别接三相电源;
?
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
?
不带电流互感器的三相四线电表接线图
?
带电流互感器的三相四线电表接线
?
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
?
三相三线式(三相两元件)电度表经电流互感器接线原理图
?
? ?
三相四线电表加互感器实物接线图
.

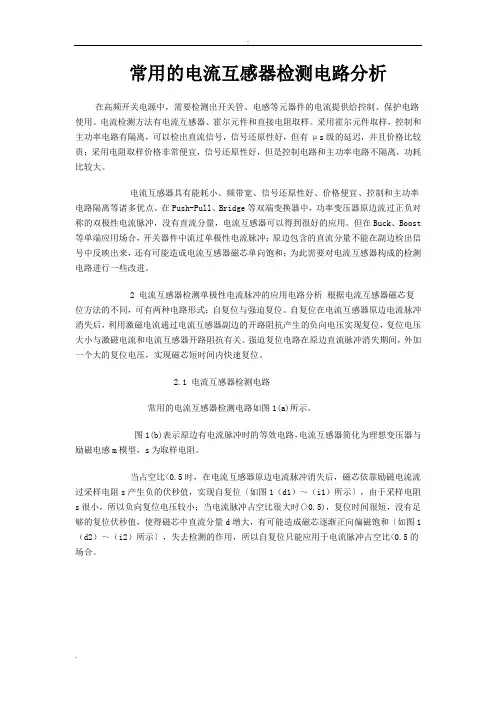

. 常用的电流互感器检测电路分析
在高频开关电源中，需要检测出开关管、电感等元器件的电流提供给控制、保护电路使用。电流检测方法有电流互感器、霍尔元件和直接电阻取样。采用霍尔元件取样，控制和主功率电路有隔离，可以检出直流信号，信号还原性好，但有μs级的延迟，并且价格比较贵；采用电阻取样价格非常便宜，信号还原性好，但是控制电路和主功率电路不隔离，功耗比较大。
电流互感器具有能耗小、频带宽、信号还原性好、价格便宜、控制和主功率电路隔离等诸多优点。在Push-Pull、Bridge等双端变换器中，功率变压器原边流过正负对称的双极性电流脉冲，没有直流分量，电流互感器可以得到很好的应用。但在Buck、Boost等单端应用场合，开关器件中流过单极性电流脉冲；原边包含的直流分量不能在副边检出信号中反映出来，还有可能造成电流互感器磁芯单向饱和；为此需要对电流互感器构成的检测电路进行一些改进。
2 电流互感器检测单极性电流脉冲的应用电路分析 根据电流互感器磁芯复位方法的不同，可有两种电路形式：自复位与强迫复位。自复位在电流互感器原边电流脉冲消失后，利用激磁电流通过电流互感器副边的开路阻抗产生的负向电压实现复位，复位电压大小与激磁电流和电流互感器开路阻抗有关。强迫复位电路在原边直流脉冲消失期间，外加一个大的复位电压，实现磁芯短时间内快速复位。
2.1 电流互感器检测电路
常用的电流互感器检测电路如图1(a)所示。
图1(b)表示原边有电流脉冲时的等效电路，电流互感器简化为理想变压器与励磁电感m模型，s为取样电阻。
当占空比<0.5时，在电流互感器原边电流脉冲消失后，磁芯依靠励磁电流流过采样电阻s产生负的伏秒值，实现自复位〔如图1（d1）～（i1）所示〕，由于采样电阻s很小，所以负向复位电压较小；当电流脉冲占空比很大时(>0.5)，复位时间很短，没有足够的复位伏秒值，使得磁芯中直流分量d增大，有可能造成磁芯逐渐正向偏磁饱和〔如图1（d2）～（i2）所示〕，失去检测的作用，所以自复位只能应用于电流脉冲占空比<0.5的场合。
