电工电路接线大全(实物图)
电工基础简单实用的实物接线,一看即会,简单实用。
一、照明电路
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
二、断路器、接触器控制回路：
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。 电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工基础简单实用的实物接线,一看即会,简单实用。
电工必须知道的30个电气二次回路图
1、直流母线电压监视装置电路图
直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。
图1直流母线电压监视装置电路图
2、直流绝缘监视装置接线图
图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V，反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。对地绝缘下降和发生接地是两种情况。

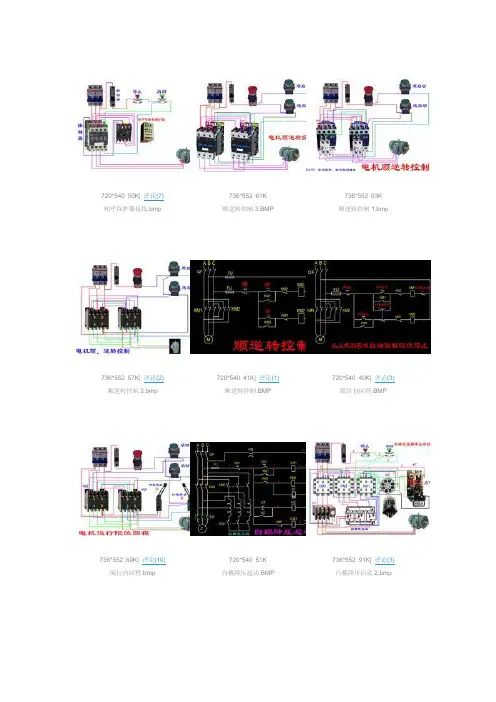

720*540 50K| 评论(7)
相序保护器接线.bmp 736*552 61K
顺逆转控制3.BMP 736*552 63K
736*552 57K| 评论(2)
顺逆转控制2.bmp 720*540 41K| 评论(1)
顺逆转控制.BMP 720*540 40K| 评论(3)
736*552 69K| 评论(10)
限位自回程.bmp 720*540 51K
自耦降压起动.BMP 736*552 91K| 评论(3)
736*552 85K| 评论(1)
自耦降压启动.bmp 720*540 47K| 评论(4)
Y-△起动.BMP 736*552 72K| 评论(6)
736*552 66K| 评论(10)
Y-△起动A.bmp 736*552 46K| 评论(8)
液压力机.BMP 720*540 76K| 评论(18)
[首页] [上一页] [1] [2] [3] 4
电工接线电路图大全整理篇
第一部分
lcfstar天蝎
电工常见电路_电工最常见电路图_建议收藏分享！电工们，多看看吧，懂不懂得都学学，对自己也有好处，都学会就是电工接线高手了。
电路大全
１、又联开关的两种双控电路
２、通电延时亮灯
３、桥式全波整流滤波电路
４、两种控制方式
５、双灯双开关
６、延时断电电路
７、延时通断不断循环且达到设置循环数断电
８、延时熄灭电路
９、传统镇流器和电子镇流器
１０、通电延时断电
１１、循环流水灯
１２、两灯循环点亮
１３、延时通断不断循环且达到设置循环数断电
１４、延时通、断循环运行
１５、两灯循环亮和熄
１６、桥式全波整流滤波电路
１７、时间继电器断电延时控制
１８、时间继电器断电延时控制
１９、通电延时断电
２０、通电延时亮灯
