传感器常见传感器接线说明

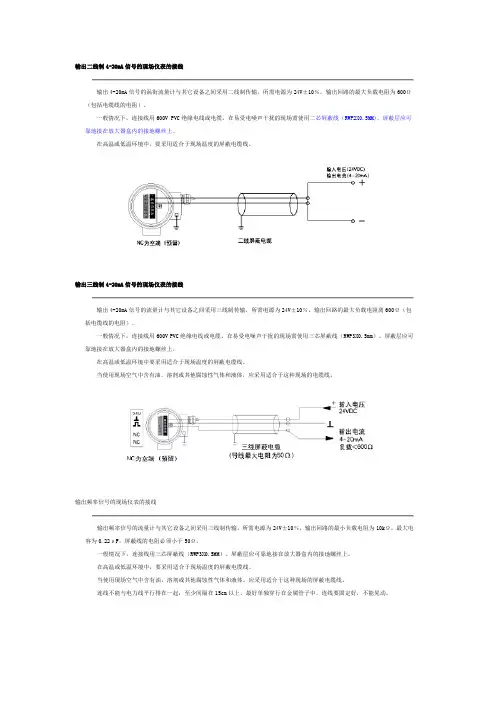

输出二线制4-20mA信号的现场仪表的接线

输出4-20mA信号的涡街流量计与其它设备之间采用二线制传输，所需电源为24V±10％，输出回路的最大负载电阻为600Ω（包括电缆线的电阻）。

一般情况下，连接线用600V PVC绝缘电线或电缆。在易受电噪声干扰的现场需使用二芯屏蔽线（RWP2X0.5MM)。屏蔽层应可靠地接在放大器盒内的接地螺丝上。

在高温或低温环境中，要采用适合于现场温度的屏蔽电缆线。

输出三线制4-20mA信号的现场仪表的接线

输出4-20mA信号的流量计与其它设备之间采用三线制传输，所需电源为24V±10％，输出回路的最大负载电阻离600Ω（包括电缆线的电阻）。

一般情况下，连接线用600V PVC绝缘电线或电缆。在易受电噪声干扰的现场需使用三芯屏蔽线（RWP3X0.5mm）。屏蔽层应可靠地接在放大器盒内的接地螺丝上。

在高温或低温环境中要采用适合于现场温度的屏蔽电缆线。

当使用现场空气中含有油，溶剂或其他腐蚀性气体和液体，应采用适合于这种现场的电缆线。

输出频率信号的现场仪表的接线

输出频率信号的流量计与其它设备之间采用三线制传输，所需电源为24V±10％，输出回路的最小负载电阻为10kΩ，最大电容为0.22μF，屏蔽线的电阻必须小于50Ω。

一般情况下，连接线用三芯屏蔽线（RWP3X0.5MM）。屏蔽层应可靠地接在放大器盒内的接地螺丝上。

在高温或低温环境中，要采用适合于现场温度的屏蔽电缆线。

当使用现场空气中含有油，溶剂或其他腐蚀性气体和液体，应采用适合于这种现场的屏蔽电缆线。

连线不能与电力线平行排在一起，至少间隔在15cm以上，最好单独穿行在金属管子中。连线要固定好，不能晃动。

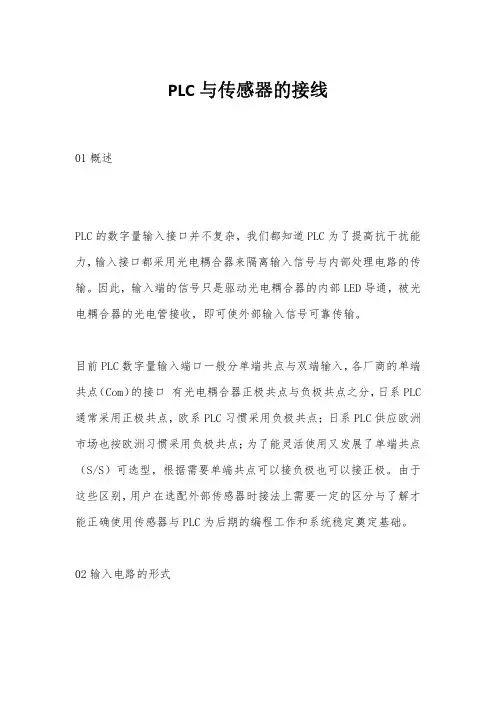

PLC与传感器的接线

01概述

PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能

力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传

输。因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光

电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端

共点（Com）的接口 有光电耦合器正极共点与负极共点之分，日系PLC

通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲

市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点

（S/S）可选型，根据需要单端共点可以接负极也可以接正极。由于

这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才

能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

02输入电路的形式

1、输入类型的分类

PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单

端共点输入与双端输入，单端共点接电源正极为SINK（sink Current

拉电流），单端共点接电源负极为SRCE（source Current灌电流）。

2、术语的解释

SINK漏型SOURCE源型

SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说

明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感

器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，

说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感

器。国内对这两种方式的说法有各种表达：

2.1 根据TI的定义，sink Current为拉电流，source Current为

灌电流

2.2 由按接口的单端共点的极性，共正极与共负极。这样的表述比较

容易分清楚。

2.3 SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的

表述）。

2.4 SINK 为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形

正激励---绿色-----+EXC

负激励---黑色-----—EXC

正反馈---黄色-----+SEN

负反馈---兰色-----—SEN

正信号---白色-----+SIG

负信号---红色-----—SIG

判断传感器的好坏：黑色、绿色之间电压正常不超过24V；

红色、白色电阻值正常320欧姆左右

正负激励之间电阻380（绿黑）

正负反馈之间电阻350（黄蓝）

电器符号代号汇总

小型断路器：QF

气动开关：ST

行程开关代号：SQ

自锁急停开关代号：SB

旋扭开关代号是SA

电磁阀代号是YV

变频器代号是V/F

线速表代号是n

15.1. 不同类别的元器件分别表示如下：

空气开关、马达保护开关 Q

单极空断、保险 F 接触器、中间继电器、安全继电器 K

按钮、旋钮、急停按钮、钥匙开关 S

指示灯、报警灯、柜内照明灯 H

变频器、软启动器、伺服控制器 G

变压器、低压电源 T

传感器，包括压力、温度、液位、流量、行程开关、接近开关、光电开关 B

端子排、带保险端子排、插座 X

PLC模块，触摸屏，PC机 A

声音报警器 P

电机 M

阀门 V

一般信号线的线号 直接用数字表示

AC220V线号 用L1、L2、L3再+数字

DC24V线号 L+、L-再+数字

电缆，气管 与现场元器件的标识相同

电机相线线号 U、V、W再+数字

零线 N

保护接地线 PE

控制柜 文字描述+数字

电流表：PA 电压表：PV 有功电度表：PJ

无功电度表：PJR 频率表：PF 相位表：PPA

最大需求表（负荷监视仪）：PM 功率因数表：PPF

有功功率表：PW

PLC与传感器的接线方法

收藏此信息 打印该信息 添加：佚名 来源：未知

一、概述

PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二、输入电路的形式

1、输入类型的分类

PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、术语的解释

SINK漏型 SOURCE源型

SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达：

2.1 根据TI的定义，sink Current 为拉电流，source Current为 灌电流

2.2 由按接口的单端共点的极性，共正极与共负极。这样的表述比较容易分清楚。

2.3 SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。
