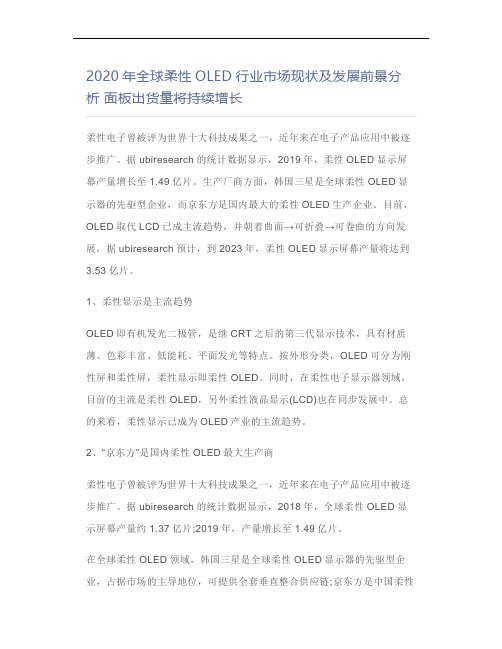

2020年全球柔性OLED行业市场现状及发展前景分析面板出货量将持续增长柔性电子曾被评为世界十大科技成果之一,近年来在电子产品应用中被逐步推广。
据ubiresearch的统计数据显示,2019年,柔性OLED显示屏幕产量增长至1.49亿片。
生产厂商方面,韩国三星是全球柔性OLED显示器的先驱型企业,而京东方是国内最大的柔性OLED生产企业。
目前,OLED取代LCD已成主流趋势,并朝着曲面→可折叠→可卷曲的方向发展,据ubiresearch预计,到2023年,柔性OLED显示屏幕产量将达到3.53亿片。
1、柔性显示是主流趋势OLED即有机发光二极管,是继CRT之后的第三代显示技术,具有材质薄、色彩丰富、低能耗、平面发光等特点。
按外形分类,OLED可分为刚性屏和柔性屏,柔性显示即柔性OLED。
同时,在柔性电子显示器领域,目前的主流是柔性OLED,另外柔性液晶显示(LCD)也在同步发展中。
总的来看,柔性显示已成为OLED产业的主流趋势。
2、“京东方”是国内柔性OLED最大生产商柔性电子曾被评为世界十大科技成果之一,近年来在电子产品应用中被逐步推广。
据ubiresearch的统计数据显示,2018年,全球柔性OLED显示屏幕产量约1.37亿片;2019年,产量增长至1.49亿片。
在全球柔性OLED领域,韩国三星是全球柔性OLED显示器的先驱型企业,占据市场的主导地位,可提供全套垂直整合供应链;京东方是中国柔性OLED产业的最大生产商,于2017年打破了柔性OLED国际垄断的局面,拥有全球第二条可量产的第6代柔性AMOLED生产线。
2019年,三星在全球柔性OLED的市场份额为78%,京东方的市场份额提升至8%。
3、柔性OLED面板出货量将持续增长就电子产品的显示方案而言,OLED取代LCD已成主流趋势,并朝着曲面→可折叠→可卷曲的方向发展,柔性OLED在电子产品显示屏中的渗透率不断提升,应用范围从手机向电视等产品拓展。
红光热活性型延迟荧光材料的研究进展发布时间:2022-07-28T00:47:42.504Z 来源:《中国科技信息》2022年第6期作者:刘亦凡[导读] 有机电致发光二极管(OLED)具有众多优点,最新一代的OLED材料为热活性型延迟荧光(TADF)材料,克服了传统荧光材料效率不高的缺点,刘亦凡身份证号:******************摘要:有机电致发光二极管(OLED)具有众多优点,最新一代的OLED材料为热活性型延迟荧光(TADF)材料,克服了传统荧光材料效率不高的缺点,具有巨大的应用前景。
红光TADF材料由于发光波长较长,有着非辐射衰减较大的缺点,因此设计高效高色纯度的红光TADF材料是OLED的重要研究方向之一。
本文介绍了TADF的机理,并综述了红光TADF材料的研究进展。
关键词:红光TADF有机电致发光二极管(Organic Light-Emitting Diode,OLED) 由于其独特的灵活性、较宽的工作温度、优良的对比度、高效率和低功耗[1]等特性,正在掀起新一代平板显示技术的革命。
该领域的研究最早可追溯到20世纪60年代,Pope 等人发现了蒽单晶的电致发光现象[2]。
到了20世纪80年代,邓青云等人通过真空蒸镀法制成了发光二极管器件,获得了社会的广泛关注。
第一代OLED主要是基于荧光材料。
从理论层面来看,荧光材料的电子从三重态激发能级到基态能级的辐射跃迁受到了阻禁,无法转化为光辐射,而在电激发下,三重态激子占比3/4,也就是说第一代OLED的理论极限内量子效率(IQE)仅有25%[3],外量子效率最高为5%。
理论效率低下严重阻碍了基于荧光材料的OLED的发展。
第二代OLED则是基于磷光材料,其IQE可达到100%[4],但是由于磷光材料包含贵金属,仍然很难商业化应用。
最新一代的OLED材料则采用热活性型延迟荧光( thermally activated delayed fluorescence,TADF) 材料,这种材料所制成的OLED器件理论IQE同样可以达到100%,并且不使用贵金属,具有巨大的发展潜力。
2024年OLED沉积设备市场前景分析摘要OLED(有机发光二极管)技术作为新一代显示技术,具有轻薄、柔性、高对比度等优势,在手机、电视等领域得到了广泛应用。
OLED沉积设备是OLED制造过程中的关键设备之一,其市场前景备受关注。
本文通过分析OLED沉积设备市场的发展趋势、竞争格局和关键因素,对其市场前景进行分析。
1. 引言OLED技术的发展使得各种电子产品的显示效果得到了巨大的提升,带动了OLED 沉积设备市场的快速发展。
OLED沉积设备是制造OLED显示屏幕时最关键的设备之一,其质量和产能决定了OLED屏幕的成本和性能。
因此,对OLED沉积设备市场的前景进行全面的分析具有重要意义。
2. OLED沉积设备市场的发展趋势OLED沉积设备市场在过去几年中呈现出快速增长的态势,预计未来将继续保持良好的发展势头。
主要原因包括: - OLED技术的不断成熟和突破,使得OLED显示屏的市场需求不断增长。
- 消费电子行业对高质量显示屏的需求不断增加,推动了OLED沉积设备市场的发展。
- OLED显示屏的应用场景不断扩大,包括手机、电视、智能穿戴设备等,带动了OLED沉积设备市场的需求增长。
3. OLED沉积设备市场的竞争格局OLED沉积设备市场竞争激烈,主要由少数几家国际知名企业垄断。
这些企业凭借其先进的技术、良好的品质和服务,占据了市场的大部分份额。
同时,本土企业也在不断努力迎头赶上,在某些领域具有一定竞争优势。
未来,市场竞争将更加激烈,技术升级和创新将成为企业竞争的关键。
4. 影响OLED沉积设备市场的关键因素4.1 技术发展 OLED沉积设备的技术发展是影响市场前景的核心因素。
随着技术的不断进步,设备的制造成本降低、工艺效率提高,将促使OLED沉积设备市场的快速增长。
4.2 市场需求市场需求是推动OLED沉积设备市场发展的重要因素。
随着OLED 显示屏市场需求的增加,对高质量、高产能的OLED沉积设备的需求将大幅增加。
成都东骏激光有限责任公司基本情况成都东骏激光有限责任公司成立于2001年4月,总投资额为7318万元,是目前我国国内规模最大的专业从事激光晶体材料和其他晶体材料研究、开发和生产的高新技术企业,公司生产的系列激光晶体材料已广泛应用于:激光测距、精确定位、医疗、打标、切割、焊接、雕刻、生物转基因等行业.公司位于成都市蒲江生态工业园区,占地112亩,建筑面积为11429平方米。
公司的双掺晶体(Nd:Ce):YAG 、三掺晶体(Nd:Ce:Tb):YAG分别获得国家科学技术进步二等奖、国家科学技术发明三等奖,并拥有“掺钕和铈的钇钕石榴石激光晶体的生长技术”、“掺钕和铈的钇钕石榴石晶体的退火技术”、“钕/铽和铈的钇钕石榴石激光晶体及制备技术”三项专利,拥有自主知识产权,利用双掺和三掺技术生产的激光晶体在国内、国外市场均有独特的产品技术优势.目前公司产品已纳入ISO9001质量认证体系管理。
公司晶体生长技术全面,具有电阻炉、感应炉晶体生长能力,其中Nd:YAG晶体平界面生长技术、YAG晶体凸界面生长技术在国内处于领先水平;尤其在2004年公司完成自动晶体生长炉的改造后,实现了晶体生长的计算机自动控制,提高了晶体生产的稳定性、晶体的质量,有效地降低了晶体生产成本,是目前国内唯一实现用国产设备改造,完成晶体自动生长控制的公司,该项技术在国内处于领先,改造后的设备与国外设备具有相近性能,同时带来的技术进步是在大尺寸晶体的生长工艺上取得了突破和成功,成功生长出直径超过110mm的蓝宝石晶体、纯YAG晶体等,为新产品、新工艺的研究、开发奠定了必备的技术手段;公司从生产基地投产以来的三年多时间内,通过理顺内部管理、加强和完善考核等管理措施,在未作大的固定资产投入下,年产量达到了设计产能的150%,在完善加工工艺和手段上进一步创新,在企业人员规模和固定资产不作大的投入下,公司的产能还将有较大的提升的空间,生产能力的改进促进了销售与市场占有率每年以30%—--40%的速度增涨,通过近年的努力,目前公司在国内、国外的客户中的知名度和美誉度较高,规模经营优势逐渐显示,产品市场占有率高:军品市场超过85%,民品市场约45%,是国内最大的激光晶体生产企业。
负折射效应建模目标演示负折射成像光学现象。
第一步.建立工程文档运行EastFDTD,选择“文件”→“新建”→“Wizard”,选择使用FDTD 算法,设置文件名和存储路径,具体参数设置如图0-1建立工程文档所示。
图0-1建立工程文档设置完成点击next。
第二步.选择计算模式完成建立工程步骤以后点击next,进入选择计算模式菜单,如图0-2选择计算模式所示。
图0-2选择计算模式提醒:首次使用建议打开智能助手第三步.全局单位设置选择计算模式以后,点击next,进行单位设置,如图0-3单位设置所示。
图0-3单位设置第四步.选择背景材料在计算之前,我们仿真的模型是处在哪种环境中,也就是模型的背景材料,本次计算选择背景材料为空气,如图0-4背景材料设置所示。
图0-4背景材料设置第五步.选择频率范围背景材料设置完成,点击next,如图0-5频率范围所示。
图0-5频率范围第六步.查看向导报告选择频率范围完成以后点击next会显示向导报告,显示之前所做的参数设置。
(这里就不再做截图显示,可以参考前边的案例。
)第七步.建立仿真结构完成向导设置后,在CAD界面会自动弹出“智能助手”对话框,一般按照“智能助手”的提示逐步设置。
双击“智能助手”中的“定义结构”,如图0-6智能助手所示。
图0-6智能助手在上述对话框中分别进入“新建材料”与“新建元件”,如图0-7新建材料和图0-8新建元件所示。
图0-7新建材料图0-8新建元件新建材料和元件后,设置结构cub在原坐标系中的位置:X=0、Y=0、Z=0,如图0-9建立结构所示。
图0-9建立结构第八步.引入激励源在“智能助手”中双击“定义激励源”,设置激励源参数如图0-10定义激励源所示。
图0-10定义激励源提醒:本例选择点源,所以选择“线(点)激励源”后勾选“点源”,否则为线源。
第九步.设置计算边界本例只需观察负折射现象,无需设置记录器。
选择菜单“模型”→“属性”或者直接鼠标点击界面空白处,进入“基本参数设定”对话框,设置边界,如图0-11设置边界所示。
整机、整舰RCS与RCS热点成像EastFDTD 电大体系仿真RCS仿真案例库整机、整舰单站RCS:国际难题整机的X波段RCS严格计算:前向散射,近似算法误差大关键区域:进气口、主天线、天线罩 隐身飞机的优化计算量巨大,时间过长。
东峻公司EastFDTD单站RCS计算方法:RCS特殊增速法:对应大中型体系,增速达10-500倍连续角度单站RCS,可精确得到前向平均值 隐身结构的优化:快速多次计算;发现散射热点RCS成像技术仿真案例:VFY-218的整机X波段单站RCS整机X波段单站RCS(重型战斗机)整机X波段单站RCS(轻型战斗机)百米整舰RCS与RCS热点成像15.39*8.91*4.1(m) 包含进气口8GHz,1800个角度FDTD严格仿真:512核,2T内存,计算时间3天RCS计算,PO与FDTD对比图1:正面PO算法误差大;侧面趋同案例1:VFY-218的整机X波段单站RCS散射热点:进气口案例2:整机X波段单站RCS模型:21*19*5(m) 重型战斗机包含:主天线、天线罩、进出气口等FDTD严格仿真:512核,2T内存,8GHz,1680个角度,11天18米*13米*3米某轻型战斗机8GHz ,900个角度(0-30度)256核,1T 内存,FDTD 方法计算9天含:主天线、天线罩、进出气口等某机型X 波段单站RCS :全FDTD 严格计算4GHz 垂直极化RCS :0-180度8GHz 垂直极化RCS :0-30度案例3:整机X 波段单站RCS公司简介案例4:百米整舰300MHz-1GHz的RCS和RCS热点成像强散射:舰首二面角区域、舰尾三面角区域吸波材料优化FDTD计算RCS热点成像:20-50度扫角250-300MHz,个人电脑,4核,15分钟 1GHz,RCS热点成像,128核,15小时RCS计算,PO与FDTD对比图2:俯仰角RCS:20-50度PO算法误差很大FDTD算法揭示:二面角和三面角散射效果公 司 简 介35G 内存可计算:“2亿网格” = (2千波长)3 的体系! 模型:300*100*50m ,638万网格 PO 方法计算时间:–单核、单角度:10秒–6核并行:读入和加密网格6秒,单个角度2.9秒;–360个角度:18分钟 案例5:航空母舰RCS ,>2000倍波长。
www 中国光学期刊网技术交流|EXCHANGE1研发背景自1966年Kane S.Yee 提出用时域有限差分(FDTD )方法求解麦克斯韦方程以来,这一方法在光学、光子学、电磁学等领域得到迅速发展及广泛应用。
各种模拟软件也应运而生,目前使用的光电磁模拟软件主要有OptiFDTD,FDTD Solutions,XFDTD,FullWAVE 等。
然而随着活性介质(放大和吸收介质,用于激光和探测器)、强色散介质、非线性介质、特异介质和金属类介质等在相关领域的快速发展,这些软件在模拟该类介质时遇到了很大的困难。
2007年,中科院上海微系统与信息技术研究所蒋寻涯研究员带头成立研发小组,在前人研究的基础上推陈出新,成功解决了对特定介质的模拟问题,推出了国内唯一一款可以动态模拟光电磁波与活性介质、特异介质以及强非线性介质等相互作用的光电磁模拟软件———EastFDTD 。
蒋寻涯研究员长期从事光子晶体的基础研究工作,自1996年起曾先后在美国能源部国家实验室、硅谷光电公司和麻省理工学院等单位从事相关科研工作:●为突破“无序激光”的研究,开发了“增益介质”的模拟方法;●为克服半导体“光子晶体激光”研究中的问题,开发了强色散介质的模拟方法;●为研究“禁带孤子”,开发了各种“非线性介质”模拟方法;●为了研究“超透镜”相干性问题,研发了噪声源的模拟方法;●为研究“隐形衣”问题,在国际上首次提出了隐形的动态模拟,开发了各向异性的特异介质模拟方法。
2主要特点EastFDTD 是一款基于FDTD 算法的三维全矢量电磁场数值模拟软件,可用于光电、微波、电磁等器件及一般光学/光子学器件的仿真、设计优化和教学,其主要优势在于对放大(激光)、非线性、饱和吸收(探测器)、特异介质、金属和强色散等材料的模拟。
EastFDTD 界面为方便编辑和管理的多文档窗口,包括EastFDTD 操作界面和运算查看/控制界面。
菜单包括结构菜单、光源菜单、记录方式菜单和材料菜单等,操作简单,便于学习与操作。
2024年,柔性有机发光二极管(OLED)行业持续迅猛发展。
柔性OLED技术具有轻薄、可弯曲、高亮度、高对比度等优势,使其在智能手机、平板电脑、电视等消费电子产品中得到广泛应用。
首先,2024年柔性OLED在智能手机领域迎来了爆发式增长。
由于柔性OLED屏幕可以使手机更加轻薄,且可实现弯曲和折叠,因此得到了消费者的青睐。
同时,柔性OLED屏幕提供了更好的显示效果,比传统液晶显示屏更具观赏性和沉浸感,因此成为高端智能手机的标配。
2024年,全球多家手机厂商推出了搭载柔性OLED屏幕的旗舰手机,这进一步推动了柔性OLED市场的快速增长。
其次,柔性OLED在平板电脑领域也取得了显著的进展。
柔性OLED屏幕可以使平板电脑更加轻便,同时也增加了其使用的便携性。
与传统液晶屏相比,柔性OLED屏幕在色彩表现力、观看角度、响应速度等方面具有明显优势,因此获得了消费者的欢迎。
与此同时,平板电脑制造商也增加了对柔性OLED屏幕的采购,以提高产品的竞争力。
这些因素共同促进了柔性OLED在平板电脑市场的快速增长。
此外,2024年柔性OLED在电视领域也取得了突破性进展。
柔性OLED屏幕可以使电视更加轻薄、更具观赏性,并且还可以实现弯曲和折叠。
由于这些特点,柔性OLED电视成为了电视行业的一次创新突破。
柔性OLED电视不仅可以提供更好的观影体验,还可以根据用户的需求进行形态变化。
柔性OLED电视产品的推出,推动了整个电视行业的升级换代,为消费者带来了全新的视听享受。
虽然柔性OLED行业在2024年取得了显著进展,但柔性OLED面临着一些挑战。
首先是成本问题。
与液晶显示屏相比,柔性OLED屏幕的制造成本较高,这导致柔性OLED产品价格较高,限制了其普及程度。
其次是可靠性问题。
柔性OLED的可靠性相对较低,容易受到外界物理力的影响,从而影响其使用寿命。
此外,由于技术上的限制,目前柔性OLED屏幕的尺寸还相对较小,无法满足大型显示需求。
二维OLED
东峻科技光电子仿真案例库
建模目标
参考文献S. McDaniel and S. Blair, Optical Express 17, 17477(2010);
模拟加入光栅的两维OLED随着光栅距离光源的变化其出射的能流的变化。
分两部分计算加入ITOS层与否出射能流的变化。
第一部分无ITOS层
第一步.建立工程文档
运行EastFDTD,选择“文件”→“新建”→“Wizard”,选择使用FDTD
算法,设置文件名和存储路径,具体参数设置如图0-1建立工程文档所示。
图0-1建立工程文档
提醒:首次使用建议打开智能助手
设置完成点击next。
第二步.选择计算模式
完成建立工程步骤以后点击next,进入选择计算模式菜单,如图0-2选择计算模式所示。
图0-2选择计算模式
第三步.单位设置
选择计算模式以后,点击next,进行单位设置,如图0-3单位设置所示。
图0-3单位设置
第四步.背景材料
在计算之前,我们仿真的模型是处在哪种环境中,也就是模型的背景材料,本次计算选择背景材料为空气,如图0-4背景材料设置所示。
图0-4背景材料设置
第五步.选择频率范围
背景材料设置完成,点击next,设置频率的范围,如图0-5频率范围所示。
图0-5频率范围
第六步.查看向导报告
选择频率范围完成以后点击next会显示向导报告,显示之前所做的参数设置。
第七步.建立仿真结构
新建材料
本案例中需要用到Alq3、glass、ITO、Al和TPD这几种材料。
选择快捷菜
单栏中的“”,依次新建这几种材料参数,如图0-6、图0-7、图0-8、图0-9所示。
图0-6 Alq3材料参数设置
图0-7 glass材料参数设置
图0-8 TPD材料参数设置
图0-9 Al材料参数设置
新建元件
本部分的结构从上到下依次由glass层、ITO层、TPD层、Alq3层、Al层以
及在TIO层中的Al光栅层,下面依次建立这几种元件。
单击快捷菜单“”,进行元件设置。
如图0-10、图0-11、图0-12、图0-13、图0-14、图0-15所示。
图0-10建立元件glass
图0-11建立元件ITO
图0-12建立元件TPD
图0-13建立元件Alq3
图0-14建立元件Al
图0-15建立光子晶体周期单元cell
新建结构
将各元件及对应的材料组合起来,以及考虑各结构之间的相对位置,建立结构。
选择快捷菜单“”,从下到上依次建立。
如图0-16、图0-17、图0-18、图0-19、图0-20、图0-21所示。
图0-16建立Al层结构
图0-17建立Alq3层结构
图0-18建立TPD层结构
图0-19建立ITO层结构
图0-20建立glass层结构
图0-21建立光栅单周期cell结构
建立以上结构和单周期结构的模型图如下:
图0-22
建完单周期结构后建立光栅层。
在CAD界面右键单击cell结构,在弹出来的对话框中选择“创建光子晶体阵列”,设置单晶格常数为125nm,即12.5个长度单位,X方向共建49个周期,如图0-23所示。
图0-23设置周期结构参数
得到最终结构如下:
图0-24不含ITOS层的完整结构
第八步.引入激励源
在Alq3层设置一个脉冲点激励源,偏振为Ex,中心频率为5.9958e+014Hz。
选择快捷菜单“”,设置激励源的参数,具体设置如图0-25新建激励源。
图0-25新建激励源
第九步.设置记录器
本例中使用能流记录器来记录出射的能量,选择快捷菜单“”,设置记录S的参数。
具体设置如图0-26新建记录所示。
图0-26新建记录
第十步.设置边界
打开“智能助手”→“设置边界”,设置模型的边界属性,Z方向选择周期边界,X和Y方向都设置为开放边界。
在“高级”设置项中选择开放边界类型为“PML吸收边界”,并设置吸收层数为12。
具体参数设置如图0-27设置边界所示。
图0-27设置边界
第十一步.设置网格
打开“智能助手”→“网格设置”,设置模型的计算区域和网格属性。
网格设置选择“自定义”,即计算边界大小和网格大小均由用户自行设置,Z方向是周期边界,计算边界设置1个网格大小即可。
本案例采用均匀网格和双精度数据类型,具体参数设置如图0-28设置网格所示。
图0-28设置网格最终建立模型如图0-29仿真模型所示。
图0-29仿真模型
第十二步.启动计算
启动运算之前先要将模型进行参数化。
参数扫描设置
定义变量
本例中要扫描光栅层的位置py,双击“模型管理”窗口中的光栅结构cell,如图0-30所示。
在“结构类型”中选择默认的“一般结构”,将y坐标值改为参数py,点击“修改”后自动弹出“定义变量”对话框,给py赋初值14.25,如图0-31。
图0-30建立结构grating
图0-31变量赋初值
循环变量设置
“循环变量”在工程文件的“基本参数设定”对话框中设置。
选择菜单“模型”→“属性”,进入“循环变量”界面,对光栅y方向的位置py从14.25扫描到27,平均扫描26个位置,如图0-32所示,在“循环变量值”项设置“linspace(14.25,27,26)”。
图0-32设置变量循环
检查确保设置无误,并保存后,选择“智能助手”→“启动计算”选择线程数进行计算,或点击工具栏上的计算图标开始进行FDTD求解计算。
第一步.数据处理
在数据处理中为了对数据进行归一化,需将光栅层删除后算一组数据,将它记录为m。
将m.与上面计算得到的S放在同一个文件夹下,在matlab中作如下处理:
图0-33出射能量随光栅位置变化曲线(无ITOS层)
第二部分加入ITOS层
在Al层和Alq3层之间增加材料为ITO的ITOS层,在原来模型基础上,按照第一部分进行如下操作。
第一步.新建元件
新建ITOS层元件,具体参数如图0-34所示。
图0-34建立元件ITOS 第二步.新建结构
图0-35建立结构ITOS 得到含ITOS层的最终模型如下:
图0-36含ITOS层的模型
第三步.启动计算
参数化设置还是按照保持第一部分的方式,不需要再做改变。
然后将模型另存,然后开始进行计算。
第四步.数据处理
按照第一部分的数据处理方法,将光栅层删除后得到一组对比数据,以便进行归一化。
将不含ITOS层和含ITOS层结构的两组结果画在一张图上进行对比,
得到如下结果:
图0-37 OLED出射能量随光栅位置变化曲线。
