异种金属的焊接-很实用

2024年浅谈异种金属的焊接一、异种金属定义异种金属，顾名思义，指的是在化学成分、物理性能以及机械性能等方面存在显著差异的两种或多种金属。

在实际应用中，由于不同金属具有各自独特的优点，异种金属的连接需求应运而生。

这种连接不仅要求保持原有的金属特性，还需要确保连接处的强度和密封性，因此，异种金属的焊接成为一项重要技术。

二、焊接性评估在进行异种金属焊接之前，首先需要对两种金属的焊接性进行评估。

这包括对金属的化学成分、物理性能、机械性能以及热处理性能的全面分析。

通过对比两种金属在这些方面的差异，可以预测焊接过程中可能遇到的问题，并据此选择合适的焊接方法和材料。

三、焊接方法选择异种金属焊接的方法选择需要考虑多种因素，如金属的种类、厚度、结构形式以及焊接要求等。

常见的焊接方法包括电弧焊、激光焊、等离子焊等。

在选择焊接方法时，需要确保焊接过程中的热量输入、熔池形成和冷却速度等参数能够满足异种金属焊接的要求，以获得高质量的焊接接头。

四、焊接材料选用焊接材料的选择对于异种金属焊接的成功至关重要。

在选择焊接材料时，需要考虑母材的化学成分、力学性能以及焊接工艺要求。

通常情况下，焊接材料的成分应介于两种母材之间，以确保焊接接头在性能上能够与母材相协调。

此外，焊接材料的熔点和热膨胀系数等特性也需要与母材相匹配，以避免产生焊接缺陷。

五、焊接工艺参数焊接工艺参数的选择直接影响到焊接接头的质量和性能。

在异种金属焊接中，需要特别关注焊接电流、电压、焊接速度、预热温度等参数的设置。

这些参数的选择需要综合考虑金属的种类、厚度、热导率以及热膨胀系数等因素。

通过合理的工艺参数设置，可以获得良好的焊缝成形和焊接接头性能。

六、焊接接头设计焊接接头的设计对于异种金属焊接同样重要。

在接头设计时，需要充分考虑应力分布、热传递以及变形等因素。

合理的接头设计可以减少焊接过程中的应力集中和变形，提高焊接接头的强度和密封性。

同时，还需要考虑接头的可维修性和可检查性，以便在必要时进行修复或更换。

异种金属焊接方法哎呀，说起异种金属焊接，这事儿可真是让人头疼又有趣。

你知道，焊接这活儿，就像是给两块金属做媒人，得让它们相亲相爱，融为一体。

但异种金属焊接，这可就复杂了，就像是把猫和狗撮合在一起，得费点心思。

记得有一回，我接了个活儿，要焊接一块铝板和一块钢板。

这俩货，一个软绵绵，一个硬邦邦，要把它们焊在一起，那难度，跟把豆腐和石头煮成一锅汤差不多。

首先，我得准备工具。

焊接机、焊条、防护眼镜、手套，一样都不能少。

那焊条，我得选那种能兼容铝和钢的，不然一焊上去，那金属就得哭爹喊娘了。

我选了一种叫做“铝钢焊条”的玩意儿，这玩意儿就像是万能胶，能粘住各种金属。

接下来，我得把那两块金属清理干净，不能有油污、锈迹，不然焊接的时候，那金属就得闹脾气，不肯好好结合。

我用砂纸把金属表面磨得锃亮，就像给它们洗了个澡。

然后，我得调整焊接机的参数。

这玩意儿，就像是烹饪时的火候，得刚刚好。

铝和钢的熔点不一样，所以电流、电压、速度，都得调得刚刚好，不然要么焊不上，要么焊过头。

开始焊接了，我戴上防护眼镜，手套，像个宇航员一样。

我小心翼翼地把焊条点在铝板上，然后慢慢地移动到钢板上。

那焊条，就像是一根魔法棒，点到哪里，哪里就发出耀眼的火花。

我得控制好速度，不能太快，也不能太慢，不然那焊缝就会像一条蚯蚓，歪歪扭扭的。

焊接过程中，我还得注意观察，看看那焊缝是不是均匀，有没有气泡。

这就像是在做蛋糕，得看着它慢慢膨胀，不能让它塌了。

最后，焊接完成，我得检查一下，看看那焊缝是不是结实。

我用锤子轻轻敲了敲，那焊缝，就像是一块石头，纹丝不动。

这活儿，虽然累人，但是看着那两块金属，从互不相干，到最后紧紧相拥，心里还是挺有成就感的。

就像看着一对恋人，从相识到相爱，最后步入婚姻的殿堂。

所以，异种金属焊接，虽然听起来挺高大上的，但其实，就跟咱们生活中的点点滴滴一样，需要细心、耐心，还有那么一点点的魔法。

异种金属的焊接本文分析了异种金属焊接的研究现状、应用和发展趋势，旨在为异种金属焊接研究提供帮助。

焊接是现代工业生产中的重要金属加工工艺方法，广泛应用于造船、航空、航天、汽车工业和机械制造等领域。

随着科学技术的发展，异种金属的焊接技术发展越来越快，质量要求也越来越高。

因此，研究异种金属的焊接工艺技术已成为焊接领域的一种发展趋势。

1.异种金属的焊接研究现状1.1 铝钢异种金属焊接研究现状近年来，汽车工业为了节约燃料、保护环境、不断努力减轻汽车重量，对汽车材料提出了更高的要求。

增加铝材的使用量是其中的重要措施之一。

因此，在汽车工业生产中，采用“钢+铝”双金属焊接结构成为汽车轻量化的首选方案，这必然涉及到铝和钢两种材料之间的连接。

目前，应用于铝和钢连接的焊接方法主要有压焊、钎焊、熔焊、扩散焊、电弧焊、激光焊和磁脉冲焊等。

铝钢之间的焊接一直是焊接领域的难点和热点问题，其中脆性金属间化合物的生成是影响接头性能的主要因素。

压力焊和钎焊由于基体可以在焊接过程中保持固态，同时焊接热输入容易控制，因此接头的性能一般不受限于金属间化合物的厚度，比较适于铝钢之间的焊接。

但是这种焊接方法效率较低，对工件的尺寸和形状有特殊的要求，不适于大批量生产。

熔焊方法比较灵活，效率较高，但是金属间化合物又成为不可避免的附加产物。

虽然采用熔钎结合的方法已经获得了很好的效果，但是对于金属间化合物的生长动力学以及如何促进铝合金熔体润湿钢板表面等方面还没有系统研究，因此，解决上述问题对于促进高效的焊接方法在铝钢焊接中的应用具有重要的意义。

1.2 铜钢异种金属焊接研究现状采用钢和铜复合零部件因在性能与经济上优势互补，具有广阔的应用前景。

世界各国的研究者对铜和钢的焊接进行了实验和理论分析，目前常用的焊接方法有熔焊、压焊、钎焊和熔焊-钎焊等。

不需要删除明显有问题的段落。

每种焊接方法都有其独特的特点和适用范围。

其中，冷金属过渡焊接是一种相对较新的焊接方法，具有广阔的应用前景。

第八章异种金属的焊接随着现代工业的发展，对零部件提出了更高的要求，如高温持久强度、低温韧性、硬度及耐磨性、磁性、导电导热性、耐蚀性等多方面的性能。

而在大多数情况下，任何一种材料都不可能满足全部性能要求，或者是大部分满足，但材料价格昂贵，不能在工程中大量使用。

因而，为了满足零部件使用要求，降低成本，充分发挥不同材料的性能优势，异种材料焊接结构使的用越来越多。

第一节异种金属焊接概述一、异种金属的焊接性异种金属焊接与同种金属焊接相比，一般较困难，它的焊接性主要由两种材料的冶金相容性、物理性能、表面状态等决定的。

1.冶金相容性的差异“冶金学上的相容性”是指晶格类型、晶格参数、原子半径和原子外层电子结构等的差异。

两种金属材料在冶金学上是否相容，取决于它们在液态和固态的互溶性以及焊接过程中是否产生金属间化合物。

两种在液态下互不相溶的金属或合金不能用熔化焊的方法进行焊接，如铁与镁、铁与铅、纯铅与铜等，只有在液态和固态下都具有良好的互溶性的金属或合金（即固溶体），才能在熔焊时形成良好的接头；由于金属间化合物硬而脆，不能用于连接金属，如焊接过程中产生了金属间化合物，则焊缝塑性、韧性将明显下降，甚至不能完全使用。

2.物理性能的差异各种金属间的物理性能、化学性能及力学性能差异，都会对异种金属之间的焊接产生影响，其中物理性能的差异影响最大。

当两种金属材料熔化温度相差较大时，熔化温度较高的金属的凝固和收缩，将会使处于薄弱状态的低熔化温度金属产生内应力而受损；线膨胀系数相关较大时，焊缝及母材冷却收缩不一致，则会产生较大的焊接残余应力和变形；电磁性相差较大时，则电弧不稳定，焊缝成形不佳甚至不能形成焊缝；导热系数相差较大时，会影响焊接的热循环、结晶条件和接头质量。

3.表面状态的差异材料表面的氧化层、结晶表面层情况、吸附的氧离子和空气分子、水、油污、杂技等状态，都会直接影响异种金属的焊接性。

焊接异种金属时，会产生成分、组织、性能与母材不同的过渡层，而过渡层的性能会影响整个焊接接头的性能。

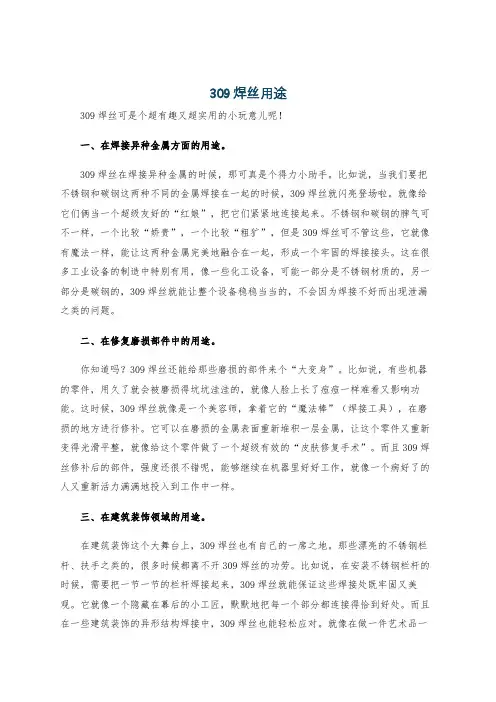

309焊丝用途309焊丝可是个超有趣又超实用的小玩意儿呢！一、在焊接异种金属方面的用途。

309焊丝在焊接异种金属的时候，那可真是个得力小助手。

比如说，当我们要把不锈钢和碳钢这两种不同的金属焊接在一起的时候，309焊丝就闪亮登场啦。

就像给它们俩当一个超级友好的“红娘”，把它们紧紧地连接起来。

不锈钢和碳钢的脾气可不一样，一个比较“娇贵”，一个比较“粗犷”，但是309焊丝可不管这些，它就像有魔法一样，能让这两种金属完美地融合在一起，形成一个牢固的焊接接头。

这在很多工业设备的制造中特别有用，像一些化工设备，可能一部分是不锈钢材质的，另一部分是碳钢的，309焊丝就能让整个设备稳稳当当的，不会因为焊接不好而出现泄漏之类的问题。

二、在修复磨损部件中的用途。

你知道吗？309焊丝还能给那些磨损的部件来个“大变身”。

比如说，有些机器的零件，用久了就会被磨损得坑坑洼洼的，就像人脸上长了痘痘一样难看又影响功能。

这时候，309焊丝就像是一个美容师，拿着它的“魔法棒”（焊接工具），在磨损的地方进行修补。

它可以在磨损的金属表面重新堆积一层金属，让这个零件又重新变得光滑平整，就像给这个零件做了一个超级有效的“皮肤修复手术”。

而且309焊丝修补后的部件，强度还很不错呢，能够继续在机器里好好工作，就像一个病好了的人又重新活力满满地投入到工作中一样。

三、在建筑装饰领域的用途。

在建筑装饰这个大舞台上，309焊丝也有自己的一席之地。

那些漂亮的不锈钢栏杆、扶手之类的，很多时候都离不开309焊丝的功劳。

比如说，在安装不锈钢栏杆的时候，需要把一节一节的栏杆焊接起来，309焊丝就能保证这些焊接处既牢固又美观。

它就像一个隐藏在幕后的小工匠，默默地把每一个部分都连接得恰到好处。

而且在一些建筑装饰的异形结构焊接中，309焊丝也能轻松应对。

就像在做一件艺术品一样，它能根据设计师的想法，把各种形状奇特的不锈钢部件完美地焊接在一起，让整个建筑装饰看起来更加高端大气上档次。

异种⾦属焊接时的焊接材料和焊接⽅法选择⼀、熔合区的特点异种⾦属焊接时，在母材和焊缝之间有⼀个成分和母材或焊缝都不相同且往往介于两者之间，实际上形成了化学成分的过渡层(图3-2-1)。

如果焊条（或焊丝）成分和母材成分，或者两种母材的成分相差很⼤时，熔合区的性能将对焊接接头的性能有着很⼤的影响。

所以，在选择焊接材料和确定焊接⼯艺时，不仅要考虑焊缝⾦属本⾝的成分和性能，还要考虑熔合区成分和性能。

虽然熔合区的厚度极⼩，通常只有⼏个晶粒，或者更⼩，但它对接头的性能影响却是很⼤的。

实际上熔合区可分为未混合区和半熔化区。

如果焊缝⾦属和母材⾦属化学成分差别愈⼤，愈不容易充分混合，则熔合区越明显。

熔合⽐和稀释率⾼时，熔合区也更明显。

熔合区⾦属液体存在时间越长，或液体⾦属流动性越好，则成分越均匀，熔合区会有所减⼩。

熔合区成分的不均匀性，可通过调整焊接参数、热处理⼯艺来进⾏适当的改善。

图3-2-1化学元素的含量在过渡区的分布1—化学元素在母材中的含量⼤于在焊缝中的含量时的理论分布曲线2—化学元素在母材中的含量⼩于在焊缝中的含量时的理论分布曲线3—实际分布曲线⼆、异种钢焊接时焊接⽅法的选择原则⼤部分的焊接⽅法都可以⽤于异种钢的焊接，只是在焊接参数及措施⽅⾯需适当考虑异种钢的特点。

在选择焊接⽅法时，既要保证满⾜异种钢焊接的质量要求，⼜要尽可能考虑效率和经济。

在⼀般⽣产条件下使⽤焊条电弧焊最为⽅便，．因为焊条的种类很多，便于选择，适应性强，可以根据不同的异种钢组合确定适⽤的焊条，⽽且焊条电弧焊熔合⽐⼩。

堆焊可以降低熔合⽐。

埋弧焊则⽣产效率⾼。

焊接⾦相组织不同的钢，如珠光体钢和奥⽒体钢焊接时，还应考虑尽量使⾦属熔化量降到最⼩限度，即尽可能地降低熔合⽐，以防⽌过渡区出现脆性的淬硬组织和裂纹等缺陷。

不同的珠光体钢焊接以及珠光体钢与⾼铬马⽒体钢焊接，采⽤⼆氧化碳⽓体保护焊，具有⼴泛实⽤性。

⾼合⾦异种钢焊接⼀般采⽤惰性⽓体保护焊，⼀般薄件采⽤钨极氩弧焊，厚件采⽤熔化极惰性⽓体保护焊。

异种金属焊接的经典常识一、异种金属焊接存在的问题异种金属焊接所存在的一些固有问题阻碍了它的发展，如异种金属熔合区的构成和性能，异种金属焊接结构的破坏多半发生在熔合区，由于靠近熔合区各段上焊缝结晶特点不同，又易形成性能不好的、成分变化的过渡层。

另外，由于处在高温的时间长，这一区域的扩散层会扩大，会进一步使金属的不均匀性增加。

而且异种金属焊接时或焊后经热处理或经高温运行后，经常发现低合金一侧的碳通过焊缝边界向高合金焊缝中“迁移”的现象，分别在熔合线两侧形成脱碳层和增碳层，在低合金一侧母材形成脱碳层，在高合金焊缝一侧形成增碳层。

防碍和阻止异种金属结构的使用和发展主要表现在以下几个方面：1、在室温下，异种金属焊接接头区的机械性能（如拉伸、冲击、弯曲等）一般优于被焊母材的性能，但高温下或高温长期运行后，接头区的性能劣于母材。

2、在奥氏体焊缝与珠光体母材之间存在一个马氏体过渡区，该区韧性较低，是一个高硬度脆性层，也是导致构件失效破坏的薄弱区，它会降低焊接结构的使用可靠性。

3、焊后热处理或高温运行过程中碳迁移会导致在熔合线两侧分别形成增碳层和脱碳层。

一般认为脱碳层由于碳的减少而导致该区域组织、性能发生较大变化(一般是劣化)，从而使得该区域容易在服役过程中发生早期失效。

很多服役中的高温管线或者试验中的高温管线的失效部位都集中在脱碳层。

4、失效与时间，温度和交变应力等条件有关。

5、焊后热处理不能消除接头区的残余应力分布。

6、化学成分的不均匀性。

异种金属焊接的时候，由于焊缝两侧的金属和焊缝的合金成分有着明显的差别，焊接过程中，母材和焊材都会熔化并相互混合，混合的均匀程度随着焊接工艺的改变而改变，而且焊接接头不同的位置，混合均匀程度也有很大差异，这就造成了焊接接头化学成分的不均匀性。

7、金相组织的不均匀性。

由于焊接接头化学成分的不连续，经历了焊接热循环后，焊接接头各个区域出现不同的组织，往往在某些区域出现极其复杂的组织结构。

钢铝异种金属焊接方法本文旨在介绍钢铝异种金属焊接的四种主要方法，包括熔化焊、压力焊、钎焊和其他焊接方法。

每种方法都有其原理、分类和应用，旨在提供读者对钢铝异种金属焊接工艺的全面了解。

1.熔化焊熔化焊是指将金属加热至熔化状态，然后进行焊接的过程。

这种方法适用于不同金属之间的焊接，尤其是钢铝异种金属的焊接。

熔化焊的主要优点是能够实现高强度连接，且适用于大型构件的焊接。

在钢铝异种金属焊接中，熔化焊的原理是将钢和铝加热至熔化状态，然后混合在一起。

由于钢和铝的熔点不同，因此需要选择适当的焊接工艺以避免产生裂纹。

常见的熔化焊方法包括电弧焊、激光焊和电子束焊等。

2.压力焊压力焊是指通过施加压力来完成的焊接过程。

这种方法适用于不同金属之间的焊接，尤其是那些具有高导热性或高熔点的金属。

压力焊的主要优点是能够实现高效率连接，且适用于薄板和管道等小型构件的焊接。

在钢铝异种金属焊接中，压力焊的原理是将钢和铝放置在一起，然后施加压力使它们紧密接触并产生塑性变形。

在这个过程中，原子之间的相互作用使得钢和铝相互扩散并形成冶金结合。

常见的压力焊方法包括摩擦焊、超声波焊和爆炸焊等。

3.钎焊钎焊是一种利用低熔点钎料来实现金属连接的焊接方法。

这种方法适用于不同金属之间的焊接，尤其是那些具有高热导率和相似熔点的金属。

钎焊的主要优点是能够实现高可靠性连接，且适用于精密部件的焊接。

在钢铝异种金属焊接中，钎焊的原理是将钢和铝用低熔点的钎料夹在中间，然后加热钎料使其熔化并填充钢和铝之间的间隙。

在这个过程中，钎料与钢和铝相互作用并形成冶金结合。

常见的钎焊方法包括火焰钎焊、感应钎焊和真空钎焊等。

4.其他焊接方法除了上述三种主要的焊接方法外，还有一些其他的焊接方法也可以用于钢铝异种金属的焊接。

例如电阻焊、电子束焊等。

这些方法在某些特定的应用场景下具有独特的优势。

例如电阻焊适合于大批量生产的薄板零件焊接；电子束焊则可以实现高强度、高质量的焊接接头。

电阻焊的原理是将钢和铝通过电极施加压力并通电，利用电流的热效应使金属加热至熔化或塑性状态实现连接。
