下载文档原格式
异种金属的焊接性问题阐述一、绪论目前对于异种金属合成的发展，铝和钢的焊接也成为机械制造业中的重点与难点，由于不同金属性能的差别，导致异种金属的焊接具有较大的难度性。
钢和铝的连接方式有粘接与机械连接两种，粘接的使用比较局限，不适用于超强度的焊接要求，适合对接头强度要求低的焊接过程；而机械焊接能实现较高的接头焊接强度，但是不能保证良好的气密性，而且机械连接一般会留下连接痕迹[1]，对于要求精密的金属部件，这种方法显然不适合。
为了实现异种金属的合成，达到最佳的金属性能，降低金属制造成本，近年来，广大研究人员正在对异种金属焊接技术进行研究与探索，本文就异种金属焊接技术的相关方法与问题进行了论述。
二、铝钢异种金属的焊接性在各种加工制造行业中，铝合金的质量轻、耐腐蚀性强、延展性较高[2]，成为目前广泛应用的一种轻金属，而钢是机械加工行业中使用最普通的金属，在工业建设中扮演着重要的角色。
近年来，以铝、铝合金为基本材料的金属构件使用越来越普遍，并得到了人们的关注。
铝与钢的金属的物理与化学性能上有较大的差异，导致铝与钢焊接过程难以实现，主要的差异体现在以下几点：（1）熔点不同；钢的熔点比铝的熔点高，在两者进行焊接的过程中，由于温度的变化当铝完全熔化成液体的状态时，钢仍处于固态的形式；两者的密度也相差很大，如果实现了铝与钢的同时融化，这时候由于液态的铝水比钢水的密度小，会浮在钢水上，在对金属进行冷却、定型时，就导致两种金属融合的不均匀，从而降低金属接头的性能。
（2）夹渣现象容易发生；夹渣现象指的是铝及合金在焊接的过程，在母材上形成氧化膜，这种氧化膜很难融化，从而阻碍了两种金属的融合；通常在熔池表面也会产生氧化膜，并随着温度的升高变得越来越厚。
氧化膜会严重影响到液态金属的融合，最终导致金属焊缝中出现夹渣的现象[3]。
（3）铝钢焊接接头变形问题；由于铝与钢的密度、热导率相差较大，两者的线膨胀系数也差距很大，在铝和钢的焊接过程中会造成焊接接头的变形，严重时会造成焊接金属裂纹的产生。
2024年浅谈异种金属的焊接一、异种金属定义异种金属，顾名思义，指的是在化学成分、物理性能以及机械性能等方面存在显著差异的两种或多种金属。
在实际应用中，由于不同金属具有各自独特的优点，异种金属的连接需求应运而生。
这种连接不仅要求保持原有的金属特性，还需要确保连接处的强度和密封性，因此，异种金属的焊接成为一项重要技术。
二、焊接性评估在进行异种金属焊接之前，首先需要对两种金属的焊接性进行评估。
这包括对金属的化学成分、物理性能、机械性能以及热处理性能的全面分析。
通过对比两种金属在这些方面的差异，可以预测焊接过程中可能遇到的问题，并据此选择合适的焊接方法和材料。
三、焊接方法选择异种金属焊接的方法选择需要考虑多种因素，如金属的种类、厚度、结构形式以及焊接要求等。
常见的焊接方法包括电弧焊、激光焊、等离子焊等。
在选择焊接方法时，需要确保焊接过程中的热量输入、熔池形成和冷却速度等参数能够满足异种金属焊接的要求，以获得高质量的焊接接头。
四、焊接材料选用焊接材料的选择对于异种金属焊接的成功至关重要。
在选择焊接材料时，需要考虑母材的化学成分、力学性能以及焊接工艺要求。
通常情况下，焊接材料的成分应介于两种母材之间，以确保焊接接头在性能上能够与母材相协调。
此外，焊接材料的熔点和热膨胀系数等特性也需要与母材相匹配，以避免产生焊接缺陷。
五、焊接工艺参数焊接工艺参数的选择直接影响到焊接接头的质量和性能。
在异种金属焊接中，需要特别关注焊接电流、电压、焊接速度、预热温度等参数的设置。
这些参数的选择需要综合考虑金属的种类、厚度、热导率以及热膨胀系数等因素。
通过合理的工艺参数设置，可以获得良好的焊缝成形和焊接接头性能。
六、焊接接头设计焊接接头的设计对于异种金属焊接同样重要。
在接头设计时，需要充分考虑应力分布、热传递以及变形等因素。
合理的接头设计可以减少焊接过程中的应力集中和变形，提高焊接接头的强度和密封性。
同时，还需要考虑接头的可维修性和可检查性，以便在必要时进行修复或更换。
异种金属的焊接本文分析了异种金属焊接的研究现状、应用和发展趋势，旨在为异种金属焊接研究提供帮助。
焊接是现代工业生产中的重要金属加工工艺方法，广泛应用于造船、航空、航天、汽车工业和机械制造等领域。
随着科学技术的发展，异种金属的焊接技术发展越来越快，质量要求也越来越高。
因此，研究异种金属的焊接工艺技术已成为焊接领域的一种发展趋势。
1.异种金属的焊接研究现状1.1 铝钢异种金属焊接研究现状近年来，汽车工业为了节约燃料、保护环境、不断努力减轻汽车重量，对汽车材料提出了更高的要求。
增加铝材的使用量是其中的重要措施之一。
因此，在汽车工业生产中，采用“钢+铝”双金属焊接结构成为汽车轻量化的首选方案，这必然涉及到铝和钢两种材料之间的连接。
目前，应用于铝和钢连接的焊接方法主要有压焊、钎焊、熔焊、扩散焊、电弧焊、激光焊和磁脉冲焊等。
铝钢之间的焊接一直是焊接领域的难点和热点问题，其中脆性金属间化合物的生成是影响接头性能的主要因素。
压力焊和钎焊由于基体可以在焊接过程中保持固态，同时焊接热输入容易控制，因此接头的性能一般不受限于金属间化合物的厚度，比较适于铝钢之间的焊接。
但是这种焊接方法效率较低，对工件的尺寸和形状有特殊的要求，不适于大批量生产。
熔焊方法比较灵活，效率较高，但是金属间化合物又成为不可避免的附加产物。
虽然采用熔钎结合的方法已经获得了很好的效果，但是对于金属间化合物的生长动力学以及如何促进铝合金熔体润湿钢板表面等方面还没有系统研究，因此，解决上述问题对于促进高效的焊接方法在铝钢焊接中的应用具有重要的意义。
1.2 铜钢异种金属焊接研究现状采用钢和铜复合零部件因在性能与经济上优势互补，具有广阔的应用前景。
世界各国的研究者对铜和钢的焊接进行了实验和理论分析，目前常用的焊接方法有熔焊、压焊、钎焊和熔焊-钎焊等。
不需要删除明显有问题的段落。
每种焊接方法都有其独特的特点和适用范围。
其中，冷金属过渡焊接是一种相对较新的焊接方法，具有广阔的应用前景。
第八章异种金属的焊接随着现代工业的发展，对零部件提出了更高的要求，如高温持久强度、低温韧性、硬度及耐磨性、磁性、导电导热性、耐蚀性等多方面的性能。
而在大多数情况下，任何一种材料都不可能满足全部性能要求，或者是大部分满足，但材料价格昂贵，不能在工程中大量使用。
因而，为了满足零部件使用要求，降低成本，充分发挥不同材料的性能优势，异种材料焊接结构使的用越来越多。
第一节异种金属焊接概述一、异种金属的焊接性异种金属焊接与同种金属焊接相比，一般较困难，它的焊接性主要由两种材料的冶金相容性、物理性能、表面状态等决定的。
1.冶金相容性的差异“冶金学上的相容性”是指晶格类型、晶格参数、原子半径和原子外层电子结构等的差异。
两种金属材料在冶金学上是否相容，取决于它们在液态和固态的互溶性以及焊接过程中是否产生金属间化合物。
两种在液态下互不相溶的金属或合金不能用熔化焊的方法进行焊接，如铁与镁、铁与铅、纯铅与铜等，只有在液态和固态下都具有良好的互溶性的金属或合金（即固溶体），才能在熔焊时形成良好的接头；由于金属间化合物硬而脆，不能用于连接金属，如焊接过程中产生了金属间化合物，则焊缝塑性、韧性将明显下降，甚至不能完全使用。
2.物理性能的差异各种金属间的物理性能、化学性能及力学性能差异，都会对异种金属之间的焊接产生影响，其中物理性能的差异影响最大。
当两种金属材料熔化温度相差较大时，熔化温度较高的金属的凝固和收缩，将会使处于薄弱状态的低熔化温度金属产生内应力而受损；线膨胀系数相关较大时，焊缝及母材冷却收缩不一致，则会产生较大的焊接残余应力和变形；电磁性相差较大时，则电弧不稳定，焊缝成形不佳甚至不能形成焊缝；导热系数相差较大时，会影响焊接的热循环、结晶条件和接头质量。
3.表面状态的差异材料表面的氧化层、结晶表面层情况、吸附的氧离子和空气分子、水、油污、杂技等状态，都会直接影响异种金属的焊接性。
焊接异种金属时，会产生成分、组织、性能与母材不同的过渡层，而过渡层的性能会影响整个焊接接头的性能。

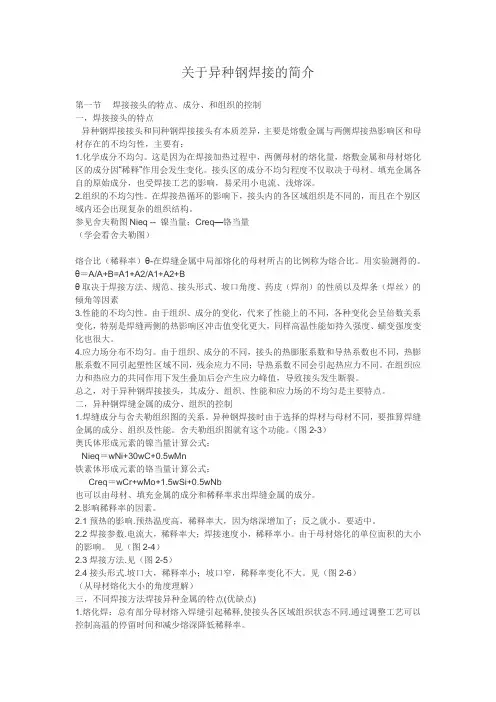

关于异种钢焊接的简介第一节焊接接头的特点、成分、和组织的控制一，焊接接头的特点异种钢焊接接头和同种钢焊接接头有本质差异，主要是熔敷金属与两侧焊接热影响区和母材存在的不均匀性，主要有：1.化学成分不均匀。
这是因为在焊接加热过程中，两侧母材的熔化量，熔敷金属和母材熔化区的成分因“稀释”作用会发生变化。
接头区的成分不均匀程度不仅取决于母材、填充金属各自的原始成分，也受焊接工艺的影响，易采用小电流、浅熔深。
2.组织的不均匀性。
在焊接热循环的影响下，接头内的各区域组织是不同的，而且在个别区域内还会出现复杂的组织结构。
参见舍夫勒图Nieq -- 镍当量；Creq—铬当量（学会看舍夫勒图）熔合比（稀释率）θ-在焊缝金属中局部熔化的母材所占的比例称为熔合比。
用实验测得的。
θ＝A/A+B=A1+A2/A1+A2+Bθ取决于焊接方法、规范、接头形式、坡口角度、药皮（焊剂）的性质以及焊条（焊丝）的倾角等因素3.性能的不均匀性。
由于组织、成分的变化，代来了性能上的不同，各种变化会呈倍数关系变化，特别是焊缝两侧的热影响区冲击值变化更大，同样高温性能如持久强度、蠕变强度变化也很大。
4.应力场分布不均匀。
由于组织、成分的不同，接头的热膨胀系数和导热系数也不同，热膨胀系数不同引起塑性区域不同，残余应力不同；导热系数不同会引起热应力不同。
在组织应力和热应力的共同作用下发生叠加后会产生应力峰值，导致接头发生断裂。
总之，对于异种钢焊接接头，其成分、组织、性能和应力场的不均匀是主要特点。
二，异种钢焊缝金属的成分、组织的控制1.焊缝成分与舍夫勒组织图的关系。
异种钢焊接时由于选择的焊材与母材不同，要推算焊缝金属的成分、组织及性能。
舍夫勒组织图就有这个功能。
（图2-3）奥氏体形成元素的镍当量计算公式：Nieq＝wNi+30wC+0.5wMn铁素体形成元素的铬当量计算公式：Creq＝wCr+wMo+1.5wSi+0.5wNb也可以由母材、填充金属的成分和稀释率求出焊缝金属的成分。
