机械制图——组合体的尺寸标注ppt课件

组合体的发展趋势与展望
智能化设计
参数化设计
随着计算机技术的发展，组合体技术将更 加智能化，能够实现自动化设计和优化。
参数化设计可以提高组合体的可重用性和 适应性，方便设计师根据不同需求进行快 速调整和修改。
虚拟仿真技术
标准化与模块化
虚拟仿真技术可以模拟组合体的性能和运 动状态，方便设计师在早期阶段发现和解 决潜在问题，提高设计效率。
和准确性。
绘图实践案例分析
案例分析
通过案例分析，可以更好地理解和掌握组合体的读图 与绘图实践。例如，可以选择一些典型的机械零件或 部件作为案例，如减速器、齿轮泵等。通过对这些案 例的读图和绘图实践，可以深入了解组合体的结构特 征、工作原理和装配关系等，提高实际操作能力和问 题解决能力。同时，还可以通过与其他同学的交流和 讨论，分享经验和技巧，共同提高绘图水平。
标准化与模块化可以提高组合体的互换性 和兼容性，方便维修和升级，同时降低制 造成本。
THANKS
感谢观看
综合型组合体
由叠加和挖切两种方式共同组成的组合体。
组合体的构成方式
平行结合
两个基本几何体在同一直线方向上相互平行地结 合。
相切结合
两个基本几何体的轮廓线在某一点相切地结合。
交叉结合
两个基本几何体的轮廓线在某一点交叉地结合。
02
组合体的视图表达
视图的选择
主视图选择
选择最能反映组合体形状特征的方向 作为主视图。
组合体的构成
组合体通常由一个或多个 底面、一个或多个顶面、 以及连接它们的侧壁组成 。
组合体的表示
在机械制图中，组合体通 常用三视图来表示，包括 主视图、俯视图和左视图 。
组合体的分类

26和12分别是 底座上两圆孔 长度和宽度方 向的定位尺寸， 即钻孔的位置
22是立板上 圆孔轴线在 高度方向的 定位尺寸
01
组合体的尺寸标注
1.组合体尺寸标注的种类
(3)总体尺寸
确定组合体外形大小的总长、总宽、总高的尺寸， 称为总体尺寸。
底座的定形尺寸32、24也是轴承座的总长和总宽 尺寸，总高尺寸为31。
轴承座可分为底座、立板、肋板三个形体，各部分的定形尺寸如图所示。
底座的长32、宽24、高7；两圆孔直径ø6，圆弧半径R6；立板的长5，宽11、18，高6、24， 圆孔直径ø9；肋板的长11、宽4、高8。
01
组合体的尺寸标注
1.组合体尺寸标注的种类
(2)定位尺寸 确定组合体各组成部分之间相对位置的尺寸，称为定位尺寸。
013
组合体的尺寸标注
2.尺寸基准
（2）尺寸标最明显 的视图上；
01
组合体的尺寸标注
2.尺寸基准
2）同一形体尺寸，应尽量集中标注 在同一视图上；
3）回转体的直径尺寸最好注在非圆 的视图上；
4）尺寸（界）线与轮廓线尽量避免 相交，避免在虚线上标注尺寸 ；
形体分析与基准选择
013
组合体的尺寸标注
3.尺寸标注的方法和步骤
标注组合体的尺寸的步骤： 首先，进行形体分析，选择尺寸基准； 其次，依次注出定形尺寸、定位尺寸及总体尺寸； 最后，进行核对、调整，使所标注的尺寸正确、 完整、清晰。 具体步骤参考--轴承座尺寸标注示例
标注每个形体的定形尺寸
01
组合体的尺寸标注
标注了总体尺寸之后，某些定形尺寸可以省略，如 图中标注了总高尺寸31，立板的高度尺寸24就可 以省略不注。
01

二、要分清组合体表面轮廓和交线的投影情况， 要注意分析形体之间的组合方式及表面过渡关系， 避免在交线上标注尺寸。
三、对于用挖切方法形成的组合体，有时可按照假想 挖切过程（由外到里、由大到小），依次确定 挖切结构的定形和定位尺寸，从而正确合理地 标注尺寸。
四、对初学者来说，应记住组合标注尺寸四个基本要求。
第四章 组合体
1 组合体概述 2 画组合体的三面投影图 3 读组合体的三面投影图 4 组合体的尺寸标注
1
4 组合体的尺寸标注
2
4 组合体的尺寸标注
★ 标注尺寸的基本要求
正确 要符合国家标准的有关规定。
完整 将确定组合体各部分形状大小及相 对位置的尺寸标注完全，不遗漏， 不重复。
清晰 尺寸布置要整齐、清晰，便于阅读。
⑵ 圆柱体的定位尺寸
基准
⑶ 方柱的定位尺寸
一、常见形体的定形尺寸 二、常见形体的定位尺寸
⑷ 截切平面的定位尺寸
一、常见形体的定形尺寸 二、常见形体的定位尺寸
⑸ 正交相贯圆柱的定位尺寸
一、常见形体的定形尺寸 二、常见形体的定位尺寸 三、标注定形、定位尺寸时应注意的问题 ⒈ 截切立体，要标注基本体的定形尺寸和截平面 的定位尺寸。
不好！
4×
4×R好！Fra bibliotek八、尺寸标注——满足“清晰”要求
⒉ 相互平行的尺寸，应布置成小尺寸在内，大尺寸 在外。
尺寸自相交 不好！不清晰！
好！
八、尺寸标注——满足“清晰”要求 3. 按形体分析法分析，将同一个形体的定形和
定位尺寸尽量集中布置于同一投影图中标注。
4×
R
八、尺寸标注——满足“清晰”要求
4. 多个同心圆柱的直径尺寸，最好注在非圆投影图上。 定形定位尺寸可集中布置于同一投影图上。

尺寸链问题
在组合体中，可能存在多个相互关联的尺寸链。应注意分 析尺寸链的传递关系和封闭环，确保尺寸链的完整性和准 确性。
公差与配合问题
在标注组合体尺寸时，应注意公差与配合的选择。根据使 用要求和加工能力，选择合适的公差等级和配合类型，确 保产品的功能和性能要求得到满足。
06
实践操作与案例分析
实践操作指导
叠加类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸 。
定位尺寸
定形尺寸
标注各基本形体的定形尺寸，如长、 宽、高。
标注各基本形体间的相对位置尺寸。
切割类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸。
截面尺寸
标注截切平面与形体表面的交线（截交线）的尺 寸，以及截切后所形成的各部分的定形尺寸。
定位尺寸
确定截切平面位置的尺寸。
综合类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸 。
定位尺寸
确定各基本形体间的相对位置尺寸。
定形尺寸
标注各基本形体的定形尺寸，如长、 宽、高。
截面尺寸
如有截切，需标注截交线的尺寸及截 切后所形成的各部分的定形尺寸。
05
尺寸标注中常见问题及解决方法
漏注问题
通过对典型案例的分析，掌握 组合体尺寸标注的方法和技巧 ，提高标注的准确性和效率。
THANKS
感谢观看
实例二
实例三
实例总结
叠加式组合体尺寸标注。分析 叠加式组合体的结构特点，选 择合适的基准，分别标注各基 本形体的定形尺寸和定位尺寸 。
切割式组合体尺寸标注。分析 切割式组合体的结构特点，选 择合适的基准，标注出整体尺 寸及截切部分的定位尺寸和定 形尺寸。

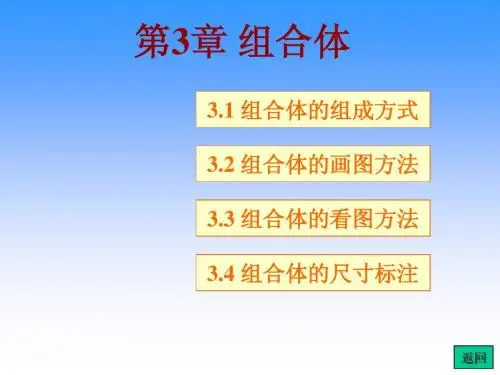

第3章 组合体
3.1 组合体的组成方式
3.2 组合体的画图方法
3.3 组合体的看图方法
3.4 组合体的尺寸标注
返回
3.1 组合体的组成方式
组合体 —— 由平面体和曲面体组成的物体 一、组合体的组成方式 ⒈ 叠加 叠加的形式包括：
表面不平齐叠加 表面平齐叠加
上页
下页
返回
同轴叠加
非对称叠加
对称叠加
上页
形状特征视图
上页
下页
返回
位置特征视图 ——最能反映物体位置特征的那个视图。
位置特征视图
上页 下页 返回
二、看图的方法和步骤
形体分析法 看图的方法 面形分析法
看图的步骤： 1.看视图抓特征
看视图 —— 以主视图为主，配合其它 视图,进行初步的投影分析和空间分析。 抓特征 —— 找出反映物体特征较多的 视图，在较短的时间里，对物体有个大 概的了解。
下页
返回
⒉ 相交
⒊ 截切
上页
下页
返回
二、形体之间的表面过渡关系
⒈ 两形体叠加时的表面过渡关系
无线 虚线
实线
(a) 平齐
(b)前面平齐 后面不平齐
(c) 不平齐
上页
下页
返回
⒉ 两形体表面相切时，相切处无线。
无线
无线
无线
●
上页
下页
返回
⒊ 两形体相交时，在相交处应画出交线。
有线
有线
上页
下页
返回
三、组合体的画图和读图方法
上页 下页 返回
二、组合体的画图方法
例1 ：求作轴承座的三视图
● ● ●
凸台
圆筒 支撑板

(b )
图5-17 轴承座
圆凸台
圆筒 支撑板 底板
加强肋板
一、 组合体的画图步骤
• 2.选择视图
• 选择视图首先需要确定主视图。 • 通常要求主视图能较多地表达物体的形状和特征
，即尽量将组成部分的形状和相互关系反映在主 视图上，并使主要平面平行于投影面，以便投影 表达实体。图5-17a的轴承座，从箭头A方向看去 ，所得到的视图满足所述的基本要求，可以作为 主视图。 • 主视图确定之后，俯视图和左视图也就随之确定 了。底板需要水平面投影表达其形状和两孔中心 的位置；肋板则需要侧面投影表达形状。因此， 三个视图都是必需的，缺少一个视图都不能将物 体表达清楚。
宽度方向尺寸基准 （后端面）
长度方向尺寸基准 （对称面）
高度方向尺寸基准 （底面）
图5-18 轴承座画图步骤
图5-20
图5-20
第七节 看组合体视图
看图的基本方法有两种，一种叫做形体分法，一 种叫做线面分析法。
二、 线面分析法
线面分析法就是运用线面的投影规律，分析视图 中的线条、线框的含义和空间位置，从而看懂视 图。 下面以图5-22所示的压块为例，说明用线面分析 法看图的方法。
• 当圆柱与圆柱、圆柱与圆锥轴线相交，并公切于 一圆球时，相贯线为椭圆，该椭圆的正面投影为 一直线段，水平面投影为类似形(圆或椭圆)(图514)。
• 当两圆柱轴线平行或两圆锥共顶相交时，相贯线 为直线(图5-15)。
图5-13 相贯线的特殊情况(一)
图5-14 相贯线的特殊情况(二)
图5-15 相贯线的特殊情况(三)
1 用形体分析法先做主要分析
图5-22 用线面分析法看图
2 用线面分析法再作补充分析

9
二、 组合体尺寸标注的方法和步骤
举例1：（叠加式组合体） 标注轴承座的尺寸
（3）标注总体尺寸 （4）检查调整尺寸
10
二、 组合体尺寸标注的方法和步骤
举例2： 切割式组合体的尺寸标注
（1）分析构成特点， 确定尺寸基准
（2）标注各截面的定 形尺寸和定位尺寸
（3）标注圆孔的定形 尺寸和定位尺寸
（4）标注整体尺寸
好
不好
5
一、 清晰标注尺寸
4.尺寸标注要排列清晰整齐。尺寸应尽量标注在视图的外部，当图形内有 足够的空白处并不影响图形的清晰时也可注在视图内；小尺寸在内，大尺寸 在外，应避免尺寸线与其他尺寸界线相交；同一方向的几个连续尺寸，应尽 量标注在同一条尺寸线上。
正确
错误
6
一、 清晰标注尺寸
5．应避免标注成封闭尺寸链。
《画法几何及机械制图》
组合体的尺寸标注（二）
本讲主要内容
01 清晰标注尺寸 02 组合体尺寸标注的方法和步骤
2
一、 清晰标注尺寸
为了便于看图，尺寸标注除正确、完整外，还要布置整齐、清晰。
1. 尺寸应尽量标注在形状特征明显的视图上，有关联的尺寸尽量标注 在该形体的两视图之间，以便于读图和想象立体的空间形状。虚线处尽 量不要标注尺寸。
正确
7
错误
二、 组合体尺寸标注的方法和步骤
标注组合体尺寸的基本方法是形体分析法，即先分析组合体的构成，确定 尺寸基准，然后标注各形体的定形、定位尺寸，最后综合调整，标注总体尺寸。
8
二、 组合体尺寸标注的方法和步骤
举例1： 标注轴承座的尺寸
（1）分析构成特点， 确定尺寸基准
（2）标注各组成形体 的定形尺寸和定位尺寸

国家标准《机械制图》(GB/T16675.2–2019) 的规定。
完全：尺寸标注要完整，要能完全确定出物体的
形状和大小，不遗漏，不重复。
清晰：尺寸标注要合理，安排要清晰。
基本体的尺寸标注
一个尺寸
二个尺寸
定形尺寸
切割体的尺寸标注
定位尺寸
相贯体的尺寸标注
组合体的尺寸标注:正确、完整、清晰
1.形体分析
16
1. 线性尺寸
12
12
16
（ a） （ b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30°
范围内标注尺寸。当无法避免时可按图（b）标注。
2. 角度尺寸
60°
10° 55° 50°
25°
25°
10°

5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
1:5
h h
5. 斜度和锥度
1:5 30°
1:3 30°
(1) 斜度和锥度的标注，其符号应与斜度和锥度的方向一致。 (2) 符号的线宽为h/10。
1:3
6. 大圆弧
在图纸范围内无法标出圆心位置时，可以如图所示进行标注
1 8
7. 球面
标注球面直径或半径时，应在“”或“R ”前面加注
符号“S ”。对标准件，轴或手柄的前端，在不引起误解的 情况下，可以省略符号“s” 。
尺寸线间距大于7毫米 尺寸界线超出箭头约25毫米
2. 尺寸线终端的放大图
b 57.226
正确
57.226
57.226 4b

3）补画左视图。按图4-24f所示逐个画 出每个形体的左视图。
图4-24 由主、俯视图想象立体形状，画等轴测草图和左视图
2．线、面分析法
线、面分析法的着眼点是体上的面， 它把相邻视图中的线框与线框、线框与线 段对应关系想象为体上的面。通过逐个线 框、线段对投影，想象立体各表面形状、 相对位置，并借助立体概念，综合想象立 体形状。
2．两表面平齐
当两基本立体叠加，相邻两平面平齐 时，平齐无界线。视图上，平齐处不画分 界线。
如图4-3a所示。图4-3c 主视图多画 线。
图4-3 相邻表面平齐的画法
3．两表面相切
当两基本立体相邻表面相切时，相切处无界 线。视图上，相切处不画切线（接缝线）。平面 与曲面、曲面与曲面相切。
如图4-4a摇臂耳板前、后侧平面和圆柱面相 切，图4-4c主、左视图相切处不画线，但耳板顶 面Ⅰ的投影应画到切点a′(b′)和a″、b″，见 图4-4f的投影分析。图4-4d、e是常见错误画法。
2）基本体的定形尺寸和定位尺寸应标 注在反映形体特征和形体之间相对位置较 为明显的视图上，同时两类尺寸尽可能集 中。如图4-11a所示。图4-11b所示的标注 尺寸，既不明显又分散。
3）圆柱及圆锥的直径尺寸，一般标注 在非圆视图上，圆弧半径尺寸则应标注在 圆弧视图上，如图4-12a所示。
图4-11 尺寸布置的清晰性（二）
图4-5 曲面与曲面及平面相切的画法
4．相交
当两基本立体表面相交，其相交处有 交线。视图上，相交处应画出交线。
如图4-6a、b所示。
图4-6 平面与曲面相交的画法
第二节 组合体三视图的画法
一、形体分析法
根据组合体的形状，将其分解为若干 部分，并弄清各部分形状。
