机械制图尺寸标注详解

机械制图标准及尺寸标注一、制图规则机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

二、尺寸数字线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。

图1线性尺寸数字的方向一般应采用第一种方法注写。

在不致引起误解时，也允许采用第二种方法。

但在一张图样中，应尽可能采用一种方法。

方法1：数字应按尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。

方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。

必要时也可按图7的形式标注；尺寸数字不可被任何图线所通过，否则必须将该图线断开。

三、尺寸线尺寸线用细实线绘制，其终端可以有下列两种形式：a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。

b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。

当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。

当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。

当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头。

标注线性尺寸时，尺寸线必须与所标注的线段平行。

尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。

圆的直径和圆弧半径的尺寸线的终端应画成箭头，并按图12所示的方地标注。

当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图3a的形式标注。

若不需要标出其圆心位置时，可按图13v的形式标注。

标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点；当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界线，此时仅在尺寸线的一端画出箭头；在没有足够的位置画箭头或注写数字时，可按图16的形式标注。

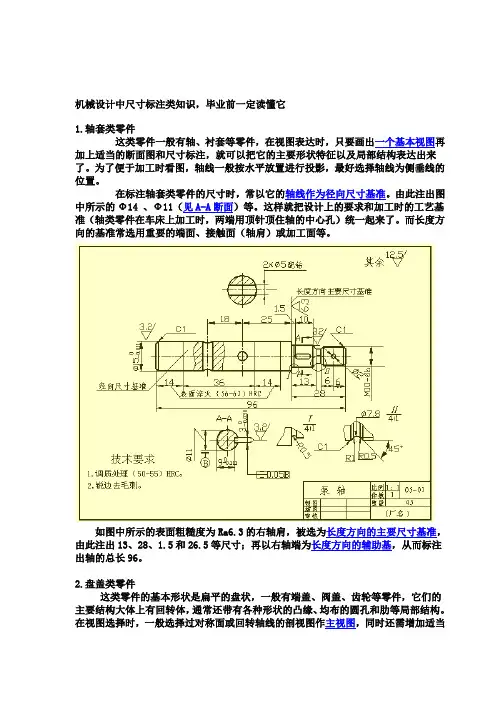

机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

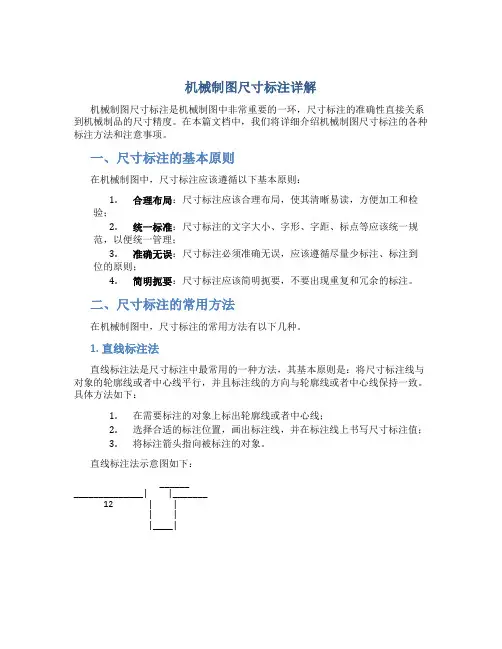

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。

机械设计尺寸标注教程1.轴套类零件这类零件一般有轴、衬套等零件在视图表达时只要画出一个基本视图再加上适当的断面图和尺寸标注就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图轴线一般按水平放置进行投影最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时常以它的轴线作为径向尺寸 肌Ｓ纱俗⒊鐾贾兴 镜魔?4 、Ф11见A-A断面等。

这样就把设计上的要求和加工时的工艺基准轴类零件在车床上加工时两端用顶针顶住轴的中心孔统一起来了。

而长度方向的基准常选用重要的端面、接触面轴肩或加工面等。

2. 3.如图中所示的表面粗糙度为Ra6.3的右轴肩被选为长度方向的主要尺寸基准由此注出13、28、1.5和26.5等尺寸再以右轴端为长度方向的辅助基从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状一般有端盖、阀盖、齿轮等零件它们的主要结构大体上有回转体通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时一般选择过对称面或回转轴线的剖视图作主视图同时还需增加适当的其它视图如左视图、右视图或俯视图把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时通常选用通过轴孔的轴线作为径向尺寸基准长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变在选择主视图时主要考虑工作位置和形状特征。

对其它视图的选择常常需要两个或两个以上的基本视图并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说右视图是没有必要的而对于T字形肋采用剖面比较合适。

在标注叉架类零件的尺寸时通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说这类零件的形状、结构比前面三类零件复杂而且加工位置的变化更多。
