氩弧焊15CrMoG管对接__焊接工艺评定

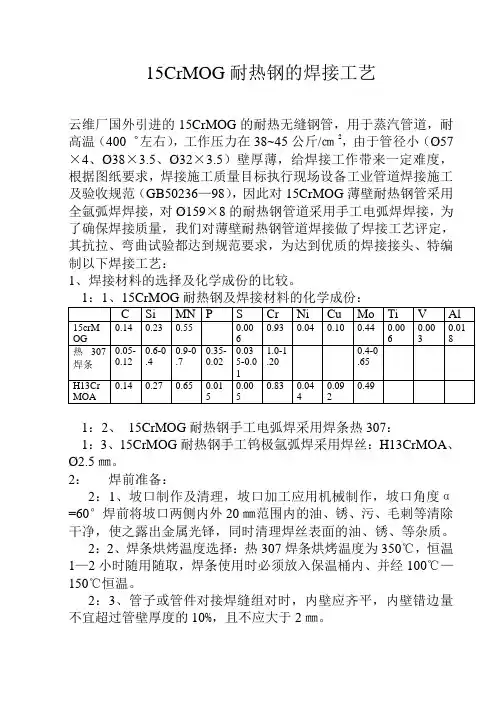

15CrMOG耐热钢的焊接工艺云维厂国外引进的15CrMOG的耐热无缝钢管，用于蒸汽管道，耐高温（400゜左右），工作压力在38~45公斤/㎝2，由于管径小（Ø57×4、Ø38×3.5、Ø32×3.5）壁厚薄，给焊接工作带来一定难度，根据图纸要求，焊接施工质量目标执行现场设备工业管道焊接施工及验收规范（GB50236—98），因此对15CrMOG薄壁耐热钢管采用全氩弧焊焊接，对Ø159×8的耐热钢管道采用手工电弧焊焊接，为了确保焊接质量，我们对薄壁耐热钢管道焊接做了焊接工艺评定，其抗拉、弯曲试验都达到规范要求，为达到优质的焊接接头、特编制以下焊接工艺：1、焊接材料的选择及化学成份的比较。

1：2、15CrMOG耐热钢手工电弧焊采用焊条热307：1：3、15CrMOG耐热钢手工钨极氩弧焊采用焊丝：H13CrMOA、Ø2.5㎜。

2：焊前准备：2：1、坡口制作及清理，坡口加工应用机械制作，坡口角度α=60°焊前将坡口两侧内外20㎜范围内的油、锈、污、毛刺等清除干净，使之露出金属光铎，同时清理焊丝表面的油、锈、等杂质。

2：2、焊条烘烤温度选择：热307焊条烘烤温度为350℃，恒温1—2小时随用随取，焊条使用时必须放入保温桶内、并经100℃—150℃恒温。

2：3、管子或管件对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2㎜。

3：焊接工艺要求：3：1、15CrMOG耐热钢焊接，根据管壁的不同厚度范围，选择不同的予热温度，小管径、薄壁管选择予热温度为150℃—250℃，管道组对定位焊缝也必须采用予热措施，定位焊缝应采用与根部焊道相同的焊接材料和焊接工艺，并应由合格焊工施焊。

3：2、采用氩弧焊时，严格按照工艺指导书的焊接规范施焊，采用小电流短电弧，快速、少摆动的的操作手法、焊丝应在氩气的保护下过度熔滴，并做好管内壁的氩气保护，以免管内氧化。

15CrMoG管道的焊接工艺探讨(全文)第一篇范本：正文：一、引言本文旨在探讨15CrMoG管道的焊接工艺，通过对相关工艺参数和焊接过程的详细讨论，提出有效的焊接方法和建议，以确保焊接质量和安全性。

二、材料准备1. 15CrMoG管道的材质特点及应用领域；2. 材料的质量标准和检验要求；3. 材料的预处理和表面清洁工作。

三、焊接工艺参数1. 焊接方法的选择：手工电弧焊、气体保护焊、埋弧焊等；2. 焊接材料的选择：焊条、焊丝；3. 熔化率、焊接电流、电压、焊接速度等参数的确定；4. 焊缝准备、焊接接头形式及其尺寸。

四、焊接设备与操作1. 焊接设备的选型与校验；2. 焊接电流和电压的调节；3. 焊接前的准备工作，包括预热和间隙控制等；4. 焊接操作的注意事项和技巧。

五、焊接质量控制1. 焊接过程中的质量控制要求；2. 焊接缺陷的预防和处理方法；3. 焊缝的断面检查和硬度测试；4. 焊接接头的无损检测。

六、焊后处理1. 焊后热处理的选择和方法；2. 焊后的除杂处理；3. 焊缝的修整和打磨处理；4. 焊后检验及验收标准。

七、健康与安全1. 焊接作业的安全注意事项；2. 防护措施和应急处理；3. 建立健全的焊接操作规程。

八、总结与展望通过对15CrMoG管道的焊接工艺的探讨，得出了一套完善的焊接方法和质量控制手段，为保证焊接质量和安全性提供了可行的解决方案。

附录：本文所涉及的附件包括焊接工艺参数表、焊接设备选型表、焊缝无损检测报告等。

法律名词及注释：1. 焊接法规：国家对焊接行业的相关法规和标准；2. 焊接工艺规范：对焊接过程和质量控制的具体规定；3. 焊接焊接材料标准：对焊接材料质量和性能的要求。

第二篇范本：正文：一、背景介绍15CrMoG管道是一种常用的管道材料，在石油、化工、电力等领域得到广泛应用。

为了确保管道的质量和安全性，需要研究和优化15CrMoG管道的焊接工艺。

二、焊接工艺参数1. 焊接方法的选择：手工电弧焊、气体保护焊、埋弧焊等；2. 焊接材料的选择：焊条、焊丝；3. 焊接电流、电压、焊接速度等参数的确定；4. 焊缝准备、焊接接头形式及其尺寸。

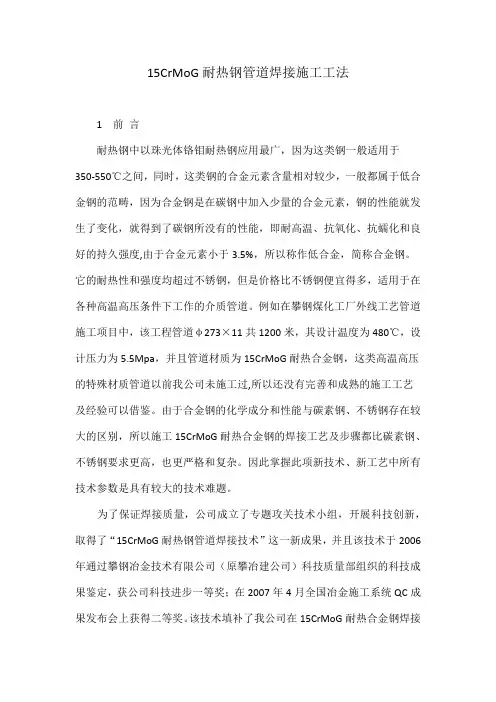

15CrMoG耐热钢管道焊接施工工法1 前言耐热钢中以珠光体铬钼耐热钢应用最广，因为这类钢一般适用于350-550℃之间，同时，这类钢的合金元素含量相对较少，一般都属于低合金钢的范畴，因为合金钢是在碳钢中加入少量的合金元素，钢的性能就发生了变化，就得到了碳钢所没有的性能，即耐高温、抗氧化、抗蠕化和良好的持久强度,由于合金元素小于3.5%，所以称作低合金，简称合金钢。

它的耐热性和强度均超过不锈钢，但是价格比不锈钢便宜得多，适用于在各种高温高压条件下工作的介质管道。

例如在攀钢煤化工厂外线工艺管道施工项目中，该工程管道φ273×11共1200米，其设计温度为480℃，设计压力为5.5Mpa，并且管道材质为15CrMoG耐热合金钢，这类高温高压的特殊材质管道以前我公司未施工过,所以还没有完善和成熟的施工工艺及经验可以借鉴。

由于合金钢的化学成分和性能与碳素钢、不锈钢存在较大的区别，所以施工15CrMoG耐热合金钢的焊接工艺及步骤都比碳素钢、不锈钢要求更高，也更严格和复杂。

因此掌握此项新技术、新工艺中所有技术参数是具有较大的技术难题。

为了保证焊接质量，公司成立了专题攻关技术小组，开展科技创新，取得了“15CrMoG耐热钢管道焊接技术”这一新成果，并且该技术于2006年通过攀钢冶金技术有限公司（原攀冶建公司）科技质量部组织的科技成果鉴定，获公司科技进步一等奖；在2007年4月全国冶金施工系统QC成果发布会上获得二等奖。

该技术填补了我公司在15CrMoG耐热合金钢焊接技术方面的空白，优化了生产工艺，提高了劳动生产率，保证了焊接质量，为公司创造了良好的社会效益和经济效益。

2 工法特点2.1由于15CrMoG钢中含有较高含量的Cr、C和其它合金元素，钢材的淬硬倾向较明显，焊接接头淬硬倾向大，可能出现冷裂纹,因此15CrMoG 钢焊接时，焊接材料的选择和严格的工艺措施，对于防止焊缝产生裂纹，保证管道使用性能至关重要。
