012焊接工艺评定(氩弧焊)

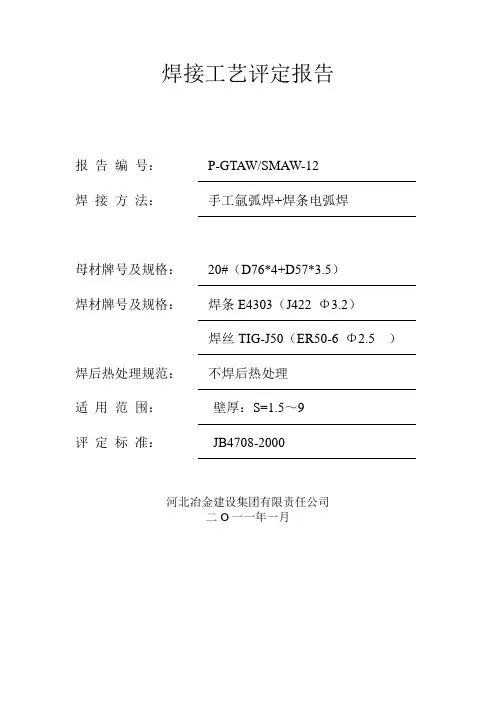

焊接工艺评定报告
报告编号：P-GTAW/SMAW-12
焊接方法：手工氩弧焊+焊条电弧焊
母材牌号及规格：20#（D76*4+D57*3.5）
焊材牌号及规格：焊条E4303（J422 Φ3.2）
焊丝TIG-J50（ER50-6 Φ2.5 ）焊后热处理规范：不焊后热处理
适用范围：壁厚：S=1.5～9
评定标准：JB4708-2000
河北冶金建设集团有限责任公司
二O一一年一月
焊接工艺评定任务书
焊接工艺评定施工设计书
标识：ML/JL-132
评定编号：P- GTAW/SMAW -12 指导书编号：W-GTAW/SMAW-12评定名称：管与管对接
焊接工艺评定原始记录
焊接工艺评定报告（PQR）标识：ML/JL-143 焊接工艺评定报告编号：P-GTAW/SMAW-12 日期：2011.2
焊接工艺施工指导书编号：W-GTAW/SMAW-12 焊接方法：手工氩弧焊、电弧焊
机械化程度：手工。

广州市中盈钢结构有限公司
焊接工艺评定书
评定项目：ø108 20# 水平固定
氩弧焊
使用范围1.5~16mm
评定书编号：
评定日期：2012年10月日
批准：
焊接工艺评定报告
单位名称广州市中盈钢结构有限公司批准人签字
报告编号日期2012年10月日焊接方法氩弧焊机械化程度手工√半自动自动
焊接作业指导书
单位名称广州市中盈钢结构有限公司编制人批准人签字
焊接作业指导书编号日期
焊接工艺评定报告编号
焊接方法氩弧焊机械化程度手工√半自动自动
友情提示：范文可能无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用，感谢您的下载！。

受控状态文件编号： OF/GYHJ-01发放编号 00 版本号： A版]焊接工艺评定报告编制：桑叶日期:2012年02月 28 日)审核：陈海强日期:2011年02月 28 日批准：陈明华日期:2011年02月 28 日编号：PQR-01焊接工艺评定书·（不锈钢管-手工氩弧焊）目录一、焊接工艺评定任务书（表1）二、焊接工艺指导书（表2）三、焊接工艺评定报告（表3）四、焊接工艺评定施焊记录表（表4）五、焊接工艺评定焊缝外观检查表（表5）六、附件1．试样检测报告2．试样材料质量检验证明书/3．焊接材料质量质量证明书一、焊接工艺评定任务书（表1）。

母材牌号 0Gr18Ni9 接 头 示 意 图！ 规格 D60× 焊接 材 料焊条 牌号 规格 焊丝 牌号 ' ER304规格 焊剂… 牌号 规格焊接方法 、 手工氩弧焊其他技 术 要 求、 焊缝外观质量√ 射线探伤 √ 其他∕机 械 性 能》拉伸(GB228)数 量 2 件冲击∕弯曲 (GB232)项目数量 》各 项 指 标面弯 2件 弯曲直径 12 热影响区 ∕ 背弯 2件 支座间距 焊缝区 ∕ % 侧弯 ∕弯曲角度180° 其他∕金相 宏观 ∕ 微观∕ 晶间腐蚀∕合 格 标 · 准外观质量 不允许存在未熔合、裂缝、气孔、夹渣、弧坑、未焊透X 射线探伤 JB/T 射线检测∕机 $拉伸 GB228 金 相宏 观∕弯曲GB232二、焊接工艺指导书（表2）焊接接头：简图：（接口形式、坡口形式与尺寸、焊层、焊道布置及顺序）坡口形式： V型衬垫（材料及规格）：无其他：采用机械加工坡口'注：对每一种母材与焊材的组合均需分别填表焊接工艺指导书（续表2）..钨极类型及直径铈钨棒ФФ喷嘴直径（mm）Ф8-10熔滴过度形式焊丝送进速度（cm/min）技术措施：摆动焊或不摆动焊：略摆动摆动参数：小摆动焊前清理和层间清理：坡口两侧20mm清理背部清根方法：…单道焊或多道焊（每面）：单道焊单丝焊或多丝焊：单丝导电嘴至工件距离：锤击：其他：第三方检验编制：桑叶日期：审核：陈海强日期：批准：陈明华日期：三、焊接工艺评定报告（表3）单位名称：上海欧坊医疗机械设备有限公司焊接作业指导书编号： WPS-01 焊接工艺评定报告编号： PQR-01焊接方法：手工氩弧焊机械化程度：手工，接头简图：（坡口形式、尺寸、衬底、每种焊接方法或焊接工艺、焊接金属厚度）母材：材料标准：GB/T14976 -2002钢号： 0Gr18Ni9类、组别号：Ⅶ-1 类、组别号：Ⅶ-1 相焊厚度：3 mm焊后处理：热处理温度（℃）保温时间（h）气体：气体种类混合比流量（L/min）焊接工艺评定报告（续表3）;焊接工艺评定报告（续表3）编制：桑叶日期：审核：陈海强日期：批准：陈明华日期：四、焊接工艺评定施焊记录表（表4）五、焊接工艺评定外观检查表（表5）—检查者：祁学成日期：施焊者：陈明美日期：编号：PQR-02焊接工艺评定书（紫铜管—氧乙炔焰银钎焊）目录一、焊接工艺评定任务书（表1）二、焊接工艺指导书（表2） 三、焊接工艺评定报告（表3） 四、焊接工艺评定施焊记录表（表4） 五、焊接工艺评定焊缝外观检查表（表5）(六、附件1. 试样检测报告 2．试样材料质量证明书 3. 焊接材料质量证明书/一、焊接工艺评定任务书（表1）母材牌号 紫铜管TP2接 头 示 意 图规格 Ф22×焊 接 材料 焊条 牌号 （/ 规格/ 焊丝"牌号 L209 规格扁丝二、焊接工艺指导书（表2）焊接接头：管状承插式简图：（接口形式、接头间隙、搭接长度）、坡口形式：∕接头间隙：搭接长度： 15-20mm 接头及坡口形式接头焊缝示意母材：类别号紫铜管Ι与类别号紫铜管Ι相钎焊或标准号 GB/T 1527-2006 牌号 TP2 与标准号 GB/T 1527-2006 牌号 TP2 相钎焊厚度范围：母材：管径范围：不限搭接长度范围： 15-20mm 焊前清理方法: 用细纱布清理其他：—钎焊接材料：焊材类别低银钎料银钎焊溶剂焊材标准GB/T 6418-2008Q/JBAY13-2009焊材型号BCu91PAg QJ101焊材规格\扁丝≤80目焊材牌号L209飞机牌制造厂商上海斯米克焊材有限公司上海斯米克焊材有限公司漫流位置：水平漫流钎料垫加方式：随焊随加钎料技术措施：由合格焊工施焊钎焊后清理方法：焊件冷却至80以下时，用热水冲洗并用钢丝刷除去多余的焊剂、熔渣。

氩弧焊焊接工艺评定报告氩弧焊焊接工艺评定报告1. 背景介绍•目的：对氩弧焊焊接工艺进行评定，评估其适用性和可行性。

•工艺定义：氩弧焊是一种利用氩气作为保护气体的焊接方法，通过电弧加热工件并熔化焊丝来实现焊接的工艺。

•应用领域：氩弧焊广泛应用于航空、汽车、石化等领域，适用于不锈钢、铝合金等材料的焊接。

2. 评定过程评定过程包括以下几个步骤：材料准备•选择焊接材料：根据实际需求和工件要求，选择适合的焊接材料，常用的有不锈钢、铝合金等。

•准备工件：对需要焊接的工件进行清洁处理，确保表面没有油脂、氧化物等杂质。

参数设定•选择焊接电流：根据焊接材料和工件的厚度确定合适的焊接电流，保证焊缝的质量和强度。

•设定焊接速度：根据工件的尺寸和材料的熔化特性，设定适当的焊接速度，避免过热或冷凝引起的焊接缺陷。

样品焊接•进行试焊：根据设定的参数进行样品焊接，保证焊缝的牢固性和一致性。

•焊接评估：对焊接质量进行评估，包括焊缝外观、焊接缺陷等方面。

结果分析根据焊接样品的实际情况进行结果分析，包括焊缝质量、焊接强度、焊接缺陷等方面的评估和总结。

3. 评定结论综合以上评定过程和结果分析，我们得出以下结论：•氩弧焊是一种可行的焊接工艺，能够满足不同材料和工件的焊接需求。

•正确的参数设定和焊接技术能够保证焊缝质量和强度。

•在实际应用中，需要根据具体情况进行参数调整，保证最佳的焊接效果。

4. 建议改进基于评定过程和结果的分析，我们提出以下改进建议：•加强工艺参数的设定和调整，根据不同材料和工件的特性，优化焊接参数。

•提高焊接操作人员的技术水平和经验，确保焊接质量和效率的提升。

•定期进行焊接设备的维护和检修，保证设备的正常运行和稳定性。

5. 总结通过对氩弧焊焊接工艺的评定，我们得出结论该工艺具备广泛的适用性和可行性。

在实际应用中，我们需要根据具体需求和工件特性进行参数设定和调整，提高焊接质量和效率。

同时，对焊接设备的维护和操作人员的培训也是确保工艺稳定性和可靠性的重要因素。

氩弧焊焊接工艺评定报告氩弧焊是一种常用的焊接工艺，广泛应用于各个行业中。

本文将针对氩弧焊焊接工艺进行评定报告，对其原理、特点、应用领域以及评定结果进行详细阐述。

一、工艺原理：氩弧焊是利用氩气作为保护气体，通过电弧的热量将焊接材料熔化并连接起来的一种焊接方法。

氩气具有稳定性好、化学惰性强、不易与其他元素反应等特点，能够有效地保护焊接区域不受氧气和水蒸气的污染，从而提高焊接质量。

二、工艺特点：1. 高焊接质量：氩气保护下，焊缝形成快，熔池稳定，焊接质量高，焊缝外观美观。

2. 适用范围广：氩弧焊适用于焊接不同种类的金属材料，包括钢、铝、镁、铜、镍等。

适用于薄板焊接，对焊接材料的厚度要求较低。

3. 焊接速度快：氩弧焊焊接速度较快，效率高，适用于大批量生产。

4. 操作简单：氩弧焊设备操作简单，焊接过程稳定，操作者只需掌握基本的焊接技能即可。

5. 焊接变形小：由于氩气保护下焊接热影响区小，焊接变形较小。

三、工艺应用领域：氩弧焊广泛应用于航空航天、船舶、汽车制造、石化等行业中的焊接工艺中。

具体应用领域包括：1. 航空航天领域：氩弧焊适用于航空航天器的结构件、发动机零部件等的焊接，能够满足高强度、高密封性、高可靠性的要求。

2. 汽车制造领域：氩弧焊适用于汽车车身、车架等金属结构件的焊接，能够提高车身强度、刚性和安全性。

3. 石化领域：氩弧焊适用于石化设备的焊接，能够保证设备的密封性和耐腐蚀性。

4. 电子领域：氩弧焊适用于电子元器件的焊接，能够提高元器件的可靠性和稳定性。

四、评定结果：经过对氩弧焊焊接工艺的评定，得出以下结论：1. 焊接质量：氩弧焊焊接质量高，焊缝牢固，外观美观。

2. 应用范围：氩弧焊适用于不同种类的金属焊接，具有较广泛的应用领域。

3. 焊接效率：氩弧焊焊接速度快，适用于大批量生产，能够提高生产效率。

4. 操作方便：氩弧焊设备操作简单，易于上手，操作者只需掌握基本的焊接技能即可。

5. 变形控制：氩弧焊焊接变形较小，能够满足对焊接变形要求较高的场合。

氩弧焊接工艺评定报告(pqr)
氩弧焊接工艺评定报告（PQR）是对氩弧焊接工艺进行评定和记
录的文件，用于验证焊接工艺的可靠性和适用性。

PQR报告通常包
括以下内容：
1. 焊接工艺规范，包括焊接材料、焊接方法、焊接电流、电压、气体流量等具体参数的规定。

2. 焊接试样信息，包括试样的材料规格、尺寸、准备方法等。

3. 焊接工艺记录，详细记录焊接过程中的各项参数、操作方法、焊接条件等。

4. 焊接试验结果，包括焊接试样的外观质量、焊缝形貌、尺寸
偏差、焊接强度、断裂模式等试验结果。

5. 焊接工艺评定结论，根据试验结果对焊接工艺的可行性和适
用性进行评定，包括焊接工艺的合格范围和限制条件。

PQR报告的编制需要严格按照相关标准和规范进行，以确保评
定结果的准确性和可靠性。

该报告对于焊接工艺的合格性和可靠性
具有重要意义，是焊接质量控制和管理的重要依据。

同时，PQR报
告也是进行焊接工艺资格认证的必要文件，对于确保焊接质量、提
高焊接工艺水平具有重要作用。

总的来说，PQR报告是对氩弧焊接工艺进行评定和记录的重要
文件，其内容涵盖了焊接工艺规范、试样信息、焊接工艺记录、试
验结果和评定结论等内容，对于焊接质量控制和管理具有重要意义。

编号：YG2-01 焊接工艺评定书
编制：日期:
审核：日期:
批准：日期:
陕西建工第三建设集团有限公司
编号：YG2-01 焊接工艺评定书
（无缝钢管-手工氩弧焊）
目录
焊接工艺评定任务书
焊接工艺指导书
焊接工艺评定报告
焊接工艺评定施焊记录表
焊接工艺评定焊缝外观检查表
附件
1．试件外观检测报告（复印件）
2．检测报告（复印件）
3．检测单位资质（复印件）
一、焊接工艺评定任务书
焊接工艺指导书
注：对每一种母材与焊材的组合均需分别填表
焊接工艺指导书
编制：日期：审核：日期：批准：日期：
焊接工艺评定报告
焊接工艺评定报告
焊接工艺评定施焊记录表
焊接工艺评定外观检查表。

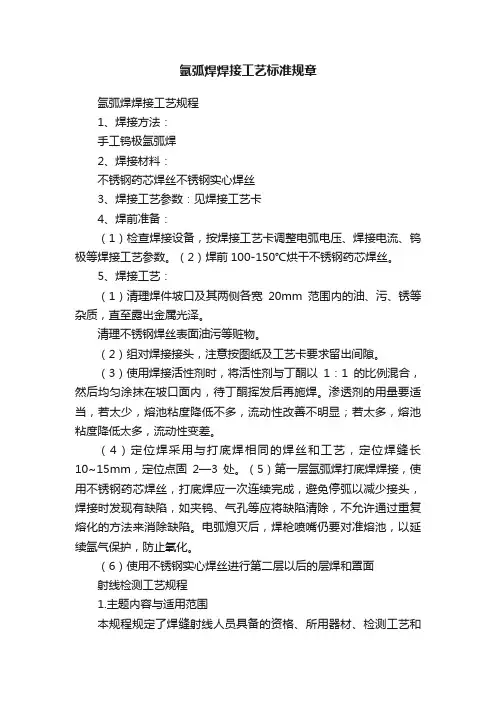

氩弧焊焊接工艺标准规章氩弧焊焊接工艺规程1、焊接方法：手工钨极氩弧焊2、焊接材料：不锈钢药芯焊丝不锈钢实心焊丝3、焊接工艺参数：见焊接工艺卡4、焊前准备：（1）检查焊接设备，按焊接工艺卡调整电弧电压、焊接电流、钨极等焊接工艺参数。

（2）焊前100-150℃烘干不锈钢药芯焊丝。

5、焊接工艺：（1）清理焊件坡口及其两侧各宽20mm范围内的油、污、锈等杂质，直至露出金属光泽。

清理不锈钢焊丝表面油污等赃物。

（2）组对焊接接头，注意按图纸及工艺卡要求留出间隙。

（3）使用焊接活性剂时，将活性剂与丁酮以1：1的比例混合，然后均匀涂抹在坡口面内，待丁酮挥发后再施焊。

渗透剂的用量要适当，若太少，熔池粘度降低不多，流动性改善不明显；若太多，熔池粘度降低太多，流动性变差。

（4）定位焊采用与打底焊相同的焊丝和工艺，定位焊缝长10~15mm，定位点固2—3处。

（5）第一层氩弧焊打底焊焊接，使用不锈钢药芯焊丝，打底焊应一次连续完成，避免停弧以减少接头，焊接时发现有缺陷，如夹钨、气孔等应将缺陷清除，不允许通过重复熔化的方法来消除缺陷。

电弧熄灭后，焊枪喷嘴仍要对准熔池，以延续氩气保护，防止氧化。

（6）使用不锈钢实心焊丝进行第二层以后的层焊和罩面射线检测工艺规程1.主题内容与适用范围本规程规定了焊缝射线人员具备的资格、所用器材、检测工艺和验收标准等内容。

本规程依据JB/T4730-2005的要求编写。

适用于本公司P≥10Mpa产品的对接焊接接头的X 射线AB级检测技术。

满足《压力容器安全技术监察规程》、 GB150的要求。

检测工艺卡内容是本规程的补充,由Ⅱ级人员按本规程等要求编写,其参数规定的更具体。

2.引用标准、法规JB/T4730－2005《承压设备无损检测》GB150-1998《钢制压力容器》GB18871－2002《电离辐射防护及辐射源安全基本标准》GB16357-1996《工业X射线探伤放射卫生放护标准》JB/T7902《线型象质计》《特种设备无损检测人员考核与监督管理规则》《压力容器安全技术监察规程》.3.一般要求3.1射线检测人员必须经过技术培训，按《特种设备无损检测人员考核与监督管理规则》考核并取得与其工作相适应的资格证书。
