实习实训报告：液位器实习实训一、实习实训背景随着我国工业自动化程度的不断提高，液位器作为一种常用的自动化控制元件，在各种工业过程中起着至关重要的作用。

为了更好地了解液位器的工作原理和应用，提高自己在实际工作中的操作技能，我参加了本次液位器实习实训。

二、实习实训目的1. 掌握液位器的工作原理及结构特点；2. 学会液位器的安装、调试和维护方法；3. 提高自己在实际工作中的动手能力和团队协作能力。

三、实习实训内容1. 液位器的基本原理及类型液位器是利用液体的静压力或浮力原理，将液位高度转换为电信号的一种仪表。

根据工作原理和结构特点，液位器可分为以下几种类型：（1）玻璃液位计：通过观察玻璃管中液位的高度来判断液位，适用于腐蚀性较强、温度较低的液体。

（2）磁翻板液位计：利用磁性翻板的开关动作来检测液位，具有结构简单、可靠性高的特点。

（3）超声波液位计：采用超声波原理，通过测量超声波发射和接收的时间差来计算液位，适用于各种液体和恶劣环境。

（4）雷达液位计：利用微波原理，通过测量微波发射和接收的时间差来计算液位，具有测量精度高、不受液体性质影响的优点。

2. 液位器的安装与调试（1）安装：根据液位器的类型和应用场景，选择合适的安装位置。

注意安装位置应避免液体的剧烈波动和外部干扰。

（2）调试：调整液位器的零位和量程，确保液位器的输出信号与实际液位高度相符。

在调试过程中，要遵循安全操作规程，防止发生意外事故。

3. 液位器的维护与保养（1）定期检查液位器的外观，确保其无破损、污垢和锈蚀。

（2）检查液位器的连接线路，确保其接触良好、无短路或断路现象。

（3）根据液位器的使用环境，定期进行清洁、润滑和紧固等工作。

四、实习实训心得通过本次液位器实习实训，我深刻了解了液位器的工作原理、类型、安装调试方法和维护保养措施。

在实际操作过程中，我学会了如何正确使用液位器，并与团队成员密切合作，完成了实习实训任务。

此外，本次实习实训使我认识到液位器在工业生产中的重要性，增强了自己对工业自动化领域的兴趣。

磁翻板液位计安装与调试实训报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言磁翻板液位计是一种常用的工业智能仪表，广泛应用于各类贮罐和容器中液体、粉体和颗粒物料的液位检测。

磁翻版液位计工作原理
磁翻版液位计是一种常用的液位检测仪器，它通过磁翻的原理来实现液位的测量。

其工作原理如下：
1. 磁翻板：磁翻版液位计由一个浮子和一个带有磁性材料的翻板组成。

浮子上装有一个磁铁，在液位变化时可以上下移动。

液位上升时，浮子上升，翻板也翻转。

液位下降时，浮子下降，翻板复位。

2. 磁性材料：翻板上的磁性材料可以产生磁场，当翻板翻转时，磁场的方向也发生改变。

翻板上方和下方分别有一个磁场传感器，可测量磁场的方向。

翻板翻转时，磁场的方向就会在传感器之间发生变化。

3. 传感器：磁翻版液位计采用磁场传感器来检测翻板的翻转情况。

当磁场的方向发生变化时，传感器会输出一个电信号。

4. 信号处理：液位计还包括一个信号处理模块，用于接收传感器的电信号并将其转换为相应的液位信号。

处理模块可以将磁场方向变化所对应的液位信息显示在液晶屏上或输出到控制系统。

5. 工作原理：当液位上升时，浮子上升，翻板翻转，磁场的方向发生变化，传感器输出一个电信号。

根据信号处理模块的设定，这个信号被转换为液位上升的信号，并通过液晶屏或控制系统进行显示。

当液位下降时，浮子下降，翻板复位，磁场的方向再次发生变化，传感器输出一个不同的电信号。

信号处理
模块将这个信号转换为液位下降的信号。

磁翻版液位计通过磁翻的原理来测量液位变化，具有结构简单、可靠性高、精度较高的特点，被广泛应用于各种液位监测场合。

磁翻板液位计相关法规哎呀，今天咱们聊聊磁翻板液位计。

说到这个，很多朋友可能会皱眉头，心里想：“这又是什么高深的东西呀？”它就是个帮你看看液体有多深的工具。

想象一下，你在厨房里做饭，锅里的水不知道煮到哪儿了，嘿，翻个板，立马就知道水位了。

简单明了吧！不过啊，这个小家伙可不光是厨房里的帮手，它在工业领域也是个大明星，发挥着无可替代的作用。

现在呢，磁翻板液位计可不是随随便便就能用的，背后还有一堆法规和标准，听起来是不是有点儿复杂？很多时候这些法规就像家里的规矩一样，虽然麻烦，但没它们可不行。

首先呢，液位计的制造材料得符合国家标准，这可是关系到安全的事儿，谁也不想在工作中遇到麻烦，对吧？比如说，某些材质可能在高温高压下就不靠谱了，那可真是要了命了。

安装的时候可得小心翼翼，得按照规定的方式来，不然可就麻烦了。

想象一下，你把液位计装错了，结果水位飙高，泄露一地，那场面可想而知，真是“狼来了”呀！所以呢，厂商在生产这些设备的时候，就得严格遵循相关法规，确保每一个细节都不出错。

细节决定成败，真没错！定期的维护和检查也是重中之重。

就像咱们平时要定期去医院检查身体一样，液位计也需要“体检”。

这不光是为了保证设备正常工作，更是为了预防潜在的危险。

法律规定了这些设备要定期检验，确保它们能在关键时刻发挥作用，省得出现问题的时候一脸懵逼。

咱们都知道，油炸食品吃多了可不太健康，设备也一样，得保持“健康”状态。

说到这里，肯定有人问了：“那这些法规都是谁制定的？”相关的标准和法规通常是由国家相关部门或者行业协会来制定的。

它们不仅会考虑安全性，还会考虑到使用的便利性，真是一项系统工程。

再加上随着技术的不断发展，这些法规也在不断更新，跟上时代的步伐，确保新技术、新材料的使用能够符合安全标准。

在实际应用中，各种细节也不能忽视。

有些厂商为了降低成本，可能会选择一些不合规的材料，那就有点不靠谱了。

毕竟，便宜没好货，这句话放在这里也是适用的。

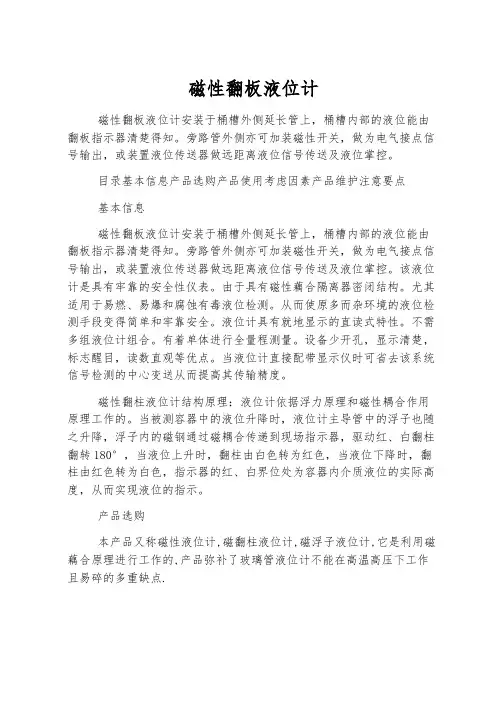

磁性翻板液位计磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。

旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。

目录基本信息产品选购产品使用考虑因素产品维护注意要点基本信息磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。

旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。

该液位计是具有牢靠的安全性仪表。

由于具有磁性藕合隔离器密闭结构。

尤其适用于易燃、易爆和腐蚀有毒液位检测。

从而使原多而杂环境的液位检测手段变得简单和牢靠安全。

液位计具有就地显示的直读式特性。

不需多组液位计组合。

有着单体进行全量程测量。

设备少开孔，显示清楚，标志醒目，读数直观等优点。

当液位计直接配带显示仪时可省去该系统信号检测的中心变送从而提高其传输精度。

磁性翻柱液位计结构原理：液位计依据浮力原理和磁性耦合作用原理工作的。

当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

产品选购本产品又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计.制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计，假如未经质监局审核,没有生产许可证,产量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产量有保证,售后服务有保证。

磁性翻板液位计选型要点液位计技术指标一、顶装型和侧装型的选择。

根据安装方式的不同，磁性翻板液位计分为侧装磁性翻板液位计和顶装型磁性翻板液位计，通常比较常见的是采用侧装，但是若遇到放置于地下一、顶装型和侧装型的选择。

根据安装方式的不同，磁性翻板液位计分为侧装磁性翻板液位计和顶装型磁性翻板液位计，通常比较常见的是采用侧装，但是若遇到放置于地下的储罐时，为了便于安装需选择顶装型磁性翻板液位计。

二、远传和防爆型的选择。

磁性翻板液位计除了可以实现现场就地显示功能外，通过配备干簧管远传变送器或磁开关，可实现远程控制功能，若现场工况恶劣具有爆炸性环境，还需配置防爆型。

三、保温性产品的选择。

另外根据不同的工况在北方地区的冬季或者测量现场有经常性低温状况时，我们就需要选择保温型的产品，保温型的产品主要有三种真空夹套保温型、蒸汽夹套保温、电加热保温，其中电加热方式安装相对灵活，蒸汽夹套保温型则需要配套有相应的加热蒸汽。

四、而遇到腐蚀性的介质测量时，则需要考虑选用防腐型的产品，防腐型的产品也有多种类型，比如PP材质、PVC材质、四氟内衬材质，其中四氟内衬防腐的效果可以，但是加工工艺复杂，价格略高于其它产品。

五、配套装置的选择。

另外一些配套装置的选择对于后期维护也非常有用，比如，用户可选择带有排空阀和排污阀的产品，因为使用过程中难免会出现导管内腔受到测量介质脏垢的吸附，影响磁浮子的正常运行，这时如果有排污阀便可以通过内腔的清洗轻松解决问题。

六、计为系列磁性翻板液位计的型号选择。

Flap-11系列磁性翻板液位计主要分为四大型号，其中包含Flap-11A标准型、Flap-11S经济型、Flap-11C塑料型以及Flap-11P内衬型。

以上四种型号的结构相同，由①指示器、②磁浮子、③浮筒、④连接法兰、⑤排污阀组成。

仪器网-专业分析仪器服务平台,实验室仪器设备交易网,仪器行业专业网络宣传媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

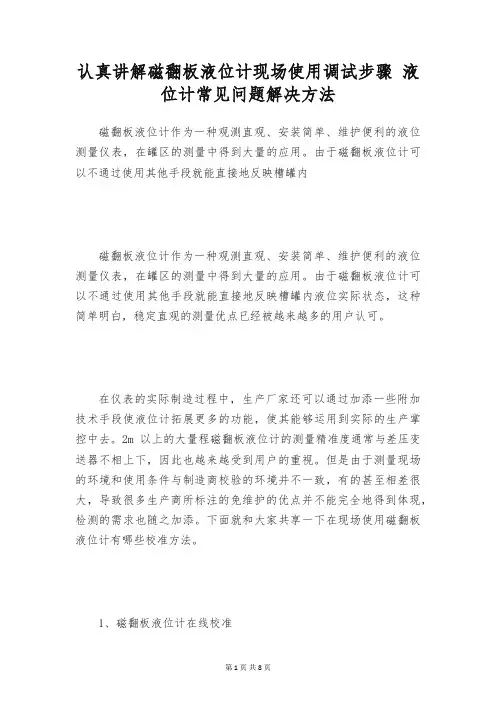

认真讲解磁翻板液位计现场使用调试步骤液位计常见问题解决方法磁翻板液位计作为一种观测直观、安装简单、维护便利的液位测量仪表，在罐区的测量中得到大量的应用。

由于磁翻板液位计可以不通过使用其他手段就能直接地反映槽罐内磁翻板液位计作为一种观测直观、安装简单、维护便利的液位测量仪表，在罐区的测量中得到大量的应用。

由于磁翻板液位计可以不通过使用其他手段就能直接地反映槽罐内液位实际状态，这种简单明白，稳定直观的测量优点已经被越来越多的用户认可。

在仪表的实际制造过程中，生产厂家还可以通过加添一些附加技术手段使液位计拓展更多的功能，使其能够运用到实际的生产掌控中去。

2m以上的大量程磁翻板液位计的测量精准度通常与差压变送器不相上下，因此也越来越受到用户的重视。

但是由于测量现场的环境和使用条件与制造商校验的环境并不一致，有的甚至相差很大，导致很多生产商所标注的免维护的优点并不能完全地得到体现，检测的需求也随之加添。

下面就和大家共享一下在现场使用磁翻板液位计有哪些校准方法。

1、磁翻板液位计在线校准现场校准的实际意义依照国家检定规程的描述，2m以下液位计需通过标准水箱装置进行检定，超过2m的还需用模拟法进行检定。

但是，受大量程磁翻板液位计本身尺寸的限制，磁翻板液位计超过2m的液位计在试验室的安装存在问题，而规程对模拟检定方法又未作实在说明。

磁翻板液位计那么此类液位计能不能实现在线校准呢？归纳起来，需解决以下几个问题：（1）液位计测量的介质密度范围往往较宽，一般为0.8～1.2g/cm？密度对液位计测量误差的影响如何进行修正；（2）磁翻板液位计储液罐的安装不可能是确定竖直的，那么如何选择测量标准器，怎么测，将会显得特别紧要。

（3）现场储罐就相像一个黑匣子，如何确定液位参照点进行校准是一个关键的问题；本文以带（4—20mA）电远传信号的侧装式磁翻板液位计为例探讨简单而有效的现场校准方法，以期能够达到在现场安装条件下测量整个系统的液位误差及其不确定度的目的，具有实际意义。

磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。

JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

对于使用在带温介质上的液位计，严禁用保温材料包裹使用。

(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。

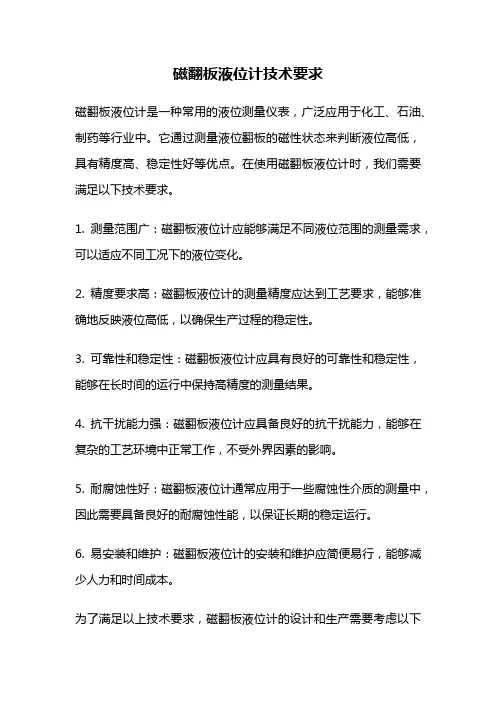

磁翻板液位计技术要求磁翻板液位计是一种常用的液位测量仪表，广泛应用于化工、石油、制药等行业中。

它通过测量液位翻板的磁性状态来判断液位高低，具有精度高、稳定性好等优点。

在使用磁翻板液位计时，我们需要满足以下技术要求。

1. 测量范围广：磁翻板液位计应能够满足不同液位范围的测量需求，可以适应不同工况下的液位变化。

2. 精度要求高：磁翻板液位计的测量精度应达到工艺要求，能够准确地反映液位高低，以确保生产过程的稳定性。

3. 可靠性和稳定性：磁翻板液位计应具有良好的可靠性和稳定性，能够在长时间的运行中保持高精度的测量结果。

4. 抗干扰能力强：磁翻板液位计应具备良好的抗干扰能力，能够在复杂的工艺环境中正常工作，不受外界因素的影响。

5. 耐腐蚀性好：磁翻板液位计通常应用于一些腐蚀性介质的测量中，因此需要具备良好的耐腐蚀性能，以保证长期的稳定运行。

6. 易安装和维护：磁翻板液位计的安装和维护应简便易行，能够减少人力和时间成本。

为了满足以上技术要求，磁翻板液位计的设计和生产需要考虑以下几个方面：1. 选用合适的材质：磁翻板液位计的浮子和磁性翻板通常采用不锈钢材质，具备耐腐蚀性和机械强度，能够适应不同的工艺要求。

2. 优化磁性系统：磁翻板液位计的磁性系统是测量的核心部分，应设计合理的磁路结构和合适的磁场强度，以确保测量的准确性和稳定性。

3. 采用合适的信号处理方法：磁翻板液位计的信号处理部分应选择合适的方法，如模拟信号输出或数字信号处理，以满足不同用户的需求。

4. 加强抗干扰措施：磁翻板液位计应采取一些抗干扰措施，如屏蔽外部电磁干扰、增加滤波电路等，以提高系统的抗干扰能力。

5. 提供完善的安装和维护指导：磁翻板液位计供应商应提供详细的安装和维护指导，以确保用户能够正确安装和维护设备，减少故障发生的可能性。

磁翻板液位计技术要求的实现需要多个方面的考虑与努力，包括材料选择、磁性系统优化、信号处理方法、抗干扰措施等。

只有满足了这些技术要求，磁翻板液位计才能在工业生产中发挥出良好的测量功能，为生产过程的稳定运行提供支持。

工业磁翻板液位计安全操作及保养规程1. 简介工业磁翻板液位计是一种广泛应用于工业生产过程中的液位测量装置。

由于其结构简单、测量精度高、成本低廉等特点，已经成为工业生产中最常见的液位计之一。

本文将介绍工业磁翻板液位计安全操作及保养规程，希望能够帮助操作人员正确认识液位计，并有效保护工作环境与人身安全。

2. 安全操作规程2.1 操作前准备在使用工业磁翻板液位计之前，必须先了解测量介质的性质及特点。

在安装和使用液位计之前，务必先清理测量介质，防止污染或溶解物质的反应导致装置故障。

2.2 安装与调试在液位计安装过程中，必须确保设备周围干燥、通风、非易燃环境。

在确保安装位置正确的情况下，进行全面检查，确认所有管路与电气设施上的连接均正确无误。

然后，联通电源，确保系统正常运作。

在启动液位计之前，必须进行自行校准和调试。

2.3 操作维护在液位计运行过程中，必须保证仪器设备处于卫生、整洁状态，确保周围环境平稳、不受干扰。

时刻保持意识的避免撞击或碰触仪器部件。

在操作过程中，不要将手伸入到装置内部。

操作人员必须受过专业培训，掌握液位计的使用技巧。

2.4 废弃处理在废弃工业磁翻板液位计的过程中，必须遵循相关法律、法规及企业规章制度的要求，先将设备体系拆卸并清标示，保障液体的排移工作安全、通畅。

将拆卸下来的设备进行打包存放，以便后面进行安全处理。

3. 保养规程3.1 日常检查工业磁翻板液位计需要进行日常检查，以确保系统的稳定运行。

每次使用液位计前，必须先检查配件是否完整，是否有损坏。

每月至少进行一次液位计原始数据记录，以确保仪器运行状态正确无误。

3.2 申请检修在液位计使用过程中，如果发生故障，必须及时申请专业技术人员进行检修。

在外部检修过程中，操作人员需要配合检修人员完成设备检修和维护工作。

3.3 设备定保定期对工业磁翻板液位计的设备进行定期保养。

年度或8000小时以上的设备运行中，需对液位计进行彻底清洁并进行全面检测。

磁翻板液位计优缺点总结磁翻板液位计是一种常用的液位测量设备，广泛应用于石油、化工、输送管道等领域。

它的工作原理是利用磁场和重力作用，通过翻转磁簧板来检测液位高低，从而实现液位的测量。

本文将从优点和缺点两方面进行总结，并对其应用场景进行探讨。

优点精度高磁翻板液位计采用机械式测量方式，不受温度、压力等环境因素影响，其测量精度可达到0.5%。

同时，磁翻板液位计的结构简单，使用寿命长，能够保证长期稳定的测量精度。

易于维护磁翻板液位计的机械部分较简单，易于维护。

同时，其使用寿命长，维修成本低。

如果出现故障，只需要更换磁簧板或调整流体密度参数即可。

这使得磁翻板液位计在现场维修中具有一定的优势。

操作简单磁翻板液位计的操作也相对简单，不需要过多的技术人员，只需要对设备进行正确的安装和调试。

同时，磁翻板液位计的输出信号为开关量，可以直接与控制系统连接，不需要进行转化，大大减少了实际操作过程中的工作量。

缺点仅适用于干净液体磁翻板液位计的测量原理是通过翻转磁簧板来检测液位高低，因此在使用过程中，需要保持液体的干净程度。

如果液体中存在颗粒物、气泡等杂质，会影响磁簧板的反转，降低测量精度。

因此，磁翻板液位计仅适用于干净的液体，对于含颗粒物或高粘度液体的测量效果不佳。

翻板机械故障率高磁翻板液位计的核心部件是磁簧板，是测量精度的保障。

然而，由于翻板机械结构较为复杂，使用过程中容易出现机械故障或卡顿等问题，如果长期未进行维护，磁簧板可能会失灵甚至损坏。

这将导致液位测量不准确，影响生产效率。

测量范围受限磁翻板液位计的测量范围较为有限，对于较高或较低的液位测量，需要选取不同型号的磁簧板。

而且，由于磁簧板在反转过程中需要留有一定间隙，因此在测量过程中，需要保持液位在规定范围内，以避免误差。

应用场景从优缺点中可以看出，磁翻板液位计适用于对测量精度有较高要求的应用场景，特别是在干净液体环境下，如石油、化工、制药等领域。

同时，磁翻板液位计的操作较为简单，易于维护，可以应用于现场维修较为便捷的应用场景。

UHZ-SS 磁性浮子翻板液位计一、 基本原理UHZ-SS 翻板式就地显示磁性浮子液位计是UHZ 系列液位计中最常用、最基本的型式。

它主要由主管、磁性浮子与翻板液位指示器等组成，见图1。

主管通过法兰与储罐连接，翻板指示器用抱箍捆绑在主管外上。

磁性浮球装在主管内，随液位上下升降，磁感应使管子外边指示器内翻板片跟随翻转。

翻板片正面为白色，反面红色，储罐中无液体时翻板片显示为白色，当液位上升，翻板片受管子内部上升的磁性浮球吸引翻转180度变为红色。

反之，液位下降，浮球下落，磁性感应使色片反过来转动180度后复位成白色，所以正常工作状态下，翻板液位指示面板上显示有液体部分为红色，无液体部分为白色。

红白色界限分明，一目了然。

翻板指示器与液体完全隔离，拆装方便，安全可靠。

整个液位计无任何易碎件，坚固耐用。

且整个液体高度指示过程为磁感应运动后双色显示高度变化，无需通电，安全可靠，可长期使用而无需维护！二、 基本结构三、 主要技术指标图四、安装1．安装前最好清除容器内的垃圾，尤其是法兰对接处的铁磁性垃圾，以免铁屑等磁性物质随液体流入液位计，吸附在磁性浮球上阻碍磁性浮球的正常运动。

安装如图2、图3所示。

卧 罐2．为防止运输途中丢失磁性浮球，，浮球出厂已安装在液位计管子内部，第一次安装步骤如下，打开液位计底部的浮球安装入口，按照浮球上的箭头方向( 箭头朝上 )将浮子装入液位计，上紧螺丝。

后期维护时还可以根据浮球重的一头即有磁性吸力的一头朝上塞入安装。

3．在液位计与贮槽之间一般均应安装球阀或截止阀,以便检修与更换液位计。

4．首次安装液位计需要把液位计拿在手里稍微倾斜抖动一下，使管子里面的磁性浮子慢慢往复运动一次，把面板颜色全部翻转成白色再安装，这样在首次调试的时候，液位进去后会慢慢上升翻转成红色，也可以用附带的调整棒复位指示器颜色。

5．翻板指示器松绑后可在270°范围内任意旋转，调节安装角度后固定。

以方便监测人员观察！五、调试与维护1.零点位置：将液位计和浮子按说明安装后，液位计内部无液体，此时翻板显示应在零位。

磁翻板液位计的优点及适用介绍1.可靠性高：磁翻板液位计使用翻板原理测量液位，无需任何外部能源，具有很高的可靠性。

无论是在高温、高压、腐蚀性液体等特殊环境下，还是在长期运行中，磁翻板液位计都能够稳定工作，准确测量液位。

2. 精度高：磁翻板液位计采用翻板磁力传输原理，只要设置好合适的磁力传输比例，即可实现高精度的液位测量。

磁翻板液位计通常具有±1mm的精确度，可以满足大多数工业和实验室应用的需求。

3.安全可靠：磁翻板液位计具有结构简单、操作方便、安全可靠的特点。

无需电源，无需维护，不易受外界干扰，可以长期稳定工作，对于一些危险场合的液位测量，磁翻板液位计是一种较为理想的选择。

4.适应性强：磁翻板液位计的测量原理使其具有较大的适应性。

它可以用于各种液体介质的液位测量，无论是清洁液体，还是粘稠液体、腐蚀液体和高温高压液体，磁翻板液位计都能正常工作并具有良好的测量精度。

同时，磁翻板液位计还能适应不同液位高度的测量需求，可以满足不同容器的液位测量。

5.使用寿命长：磁翻板液位计采用不锈钢等耐腐蚀材料制作，具有较长的使用寿命。

磁翻板液位计的磁翻片经过特殊处理，可以有效防止腐蚀和磨损，延长使用寿命。

1.液体介质多样性：磁翻板液位计适用于液体介质多样的场合，无论是水、油、酸碱溶液、腐蚀性介质等，都能够准确测量液位。

2.特殊液位要求：磁翻板液位计可以应对一些特殊液位要求的场合。

例如，对于低闪点、易燃易爆的液体，磁翻板液位计提供了一个安全可靠的液位测量方法。

对于高温高压液体，磁翻板液位计可以承受高温高压环境，正常工作。

3.监测需求较高的场合：磁翻板液位计的精确度较高，适合在对液位要求较高的场合使用。

例如，化工生产中对液位的监测要求较高，一般需要控制在一定的范围内，磁翻板液位计能够提供较为准确的液位数据，满足生产监测的需求。

总之，磁翻板液位计具有高可靠性、高精度、安全可靠、适应性强和使用寿命长等优点，广泛应用于不同行业的液位测量中。

UHZ磁性翻板液位计一．功能与适用范围UHZ型磁性翻柱液位计（以下简称液位计）。

适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测。

能就地显示各种液体的工作情况和液位高度。

配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。

液位计是具有可靠的安全性的检测仪表，由于具有磁性藕合的隔离密闭结构。

尤其适用于易燃、易爆和腐蚀有毒液体的液位的检测。

从而使原复杂环境的液位检测手段变得简单和可靠安全。

液位计具有就地显示的直读式特性，不需多组液位计组合，可以单体进行全量程测量。

设备少开孔，显示清晰，标志醒目，读数直观等优点。

当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

二．工作原理液位计是利用其内部的磁性浮子随液位变化产生磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。

当浮子上升时，磁翻柱则白色转为红色，当浮子下降时，由红色转为白色，红色始终表示液位的高低。

三．特点1．适用于容器内液体介质的液位测量除现场显示外，可配远传变送器、液位控制器等功能2．显示直观醒目，显示方向可根据用户要求改变显示方向。

3．测量范围大，不受容器高度限制。

4．显示器组件与被测介质完全隔离，故密封性好可靠安全。

5．结构简单，安装方便，维修简易。

6．耐腐蚀，防爆。

四．主要技术参数1．测量范围：0-12000mm2．测量精度：+10mm3．介质密度：≥0.5g/cm34．工作压力：1.0 1.6 2.5 10Mpa5．工作温度：80℃120℃200℃400℃6．介质粘度：≤0.4Pa.S（对粘度大或低温易结晶介质要选用夹套型）7．测量界位比重差：0.15g/cm38．本厂出厂连接法兰尺寸：DN20 PN2.5（公制管）连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。

若采用其它法兰标准请用户在订货时注明。

磁翻板液位计执行标准1. 引言磁翻板液位计是一种常用于测量液体和液化气体的液位的仪表。

本文档旨在规范磁翻板液位计的执行标准，以确保其安全可靠的运行。

2. 术语和缩写•磁翻板液位计（Magnetic Float Level Switch）：测量液体和液化气体液位的仪表。

•舱内液位指示器（Tank Level Indicator）：用于显示磁翻板液位计测量结果的装置。

3. 适用范围本执行标准适用于所有采用磁翻板液位计的工业设备和系统。

4. 主要要求4.1 设计要求4.1.1 磁翻板液位计应符合国家标准和行业标准的设计要求。

4.1.2 磁翻板液位计的材质要求耐腐蚀、耐压力，并能适应环境温度变化。

4.1.3 磁翻板液位计应具备良好的密封性能，确保液位测量结果准确可靠。

4.2 安装要求4.2.1 磁翻板液位计应按照设备制造商提供的安装说明进行安装。

4.2.2 磁翻板液位计的安装位置应选择在液体或液化气体液位变化范围的上下极限位置。

4.2.3 磁翻板液位计的安装位置应保证其浮子能够自由翻转，并且不受阻碍。

4.3 维护要求4.3.1 磁翻板液位计应定期检查和维护，确保其正常运行。

4.3.2 定期检查磁翻板液位计的密封性能，防止泄漏。

4.3.3 清洁磁翻板液位计的浮子和浮子所在的导杆，以确保其正常运动。

4.4 操作要求4.4.1 操作人员应按照设备制造商提供的操作手册正确操作磁翻板液位计。

4.4.2 操作人员应保持磁翻板液位计周围环境的清洁，避免杂物进入影响其正常工作。

4.4.3 操作人员应定期校准磁翻板液位计，确保其测量结果的准确性。

5. 常见问题解决方法5.1 磁翻板液位计没有测量结果•检查液位计是否安装正确，是否受到阻碍。

•检查液位计是否损坏，需要进行维修或更换。

5.2 磁翻板液位计测量结果不准确•需要进行校准，按照操作手册进行校准操作。

•检查液位计是否受到外界因素（如磁场、震动等）的干扰。

6. 维护记录维护人员应按照制定的维护计划对磁翻板液位计进行定期维护，并记录维护情况和操作人员。

磁翻板液位计一.工作原理:磁翻板液位计是根据磁极耦合原理、阿基米德 (浮力定律等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

下图中所示安装形式在公司中常用的为 A 型和 B 型。

A 型顶装式磁翻板液位计分为上下两部分, 上部在容器顶部, 下部安装在容器内, 由法兰与容器法兰连接。

液下部分导管内浮子由连杆与上部导管内磁性头连成一体。

当液体变化时, 浮子带动磁钢在导管内上下运动, 带动显示部分红白指示球翻转,在面板上读得液位高度。

B 型侧装式磁翻板液位计有一个容纳浮球的腔体(称为主体管或外壳,它通过法兰或其他接口与容器组成一个连通器; 这样它腔体内的液面与容器内的液面是相同高度的, 所以腔体内的浮球会随着容器内液面的升降而升降; 这时候我们并不能看到液位, 所以我们在腔体的外面装了一个翻柱显示器, 因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢, 它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转 180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转 180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色,两色交界处即是液面的高度。

A 型和B 型两种液位计虽然在外观和结构上有所区别, 但是其关键工作部分和工作原理基本相同,主要为磁翻板和磁变送器两部分需要在此另行说明磁翻板部分的图示如下图所示, 对应本图为侧装式磁翻板液位计的磁翻部分描述,顶装式的区别唯一在于磁浮子不在浮球内,而是通过连杆连接下部浮球。

为了扩大液位计的使用范围, 还可以根据相关标准及要求增加液位变送装置,以输出多种电信号。

其中, 4~20mA 电流信号是比较常用的一种。

比如:在监测液位的同时磁控开关信号可用于对液位进行控制或报警; 在翻柱液位计的基础上增加了4~20mA 变送传感器,在现场监测液位的同时,将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。
