计磁翻板液位型号：KFL625X系列目录1、产品概述 (1)2、安装要求 (2)3、产品分类 (3)磁翻板液位计1、产品概述磁性液位计（磁翻板液位计）是利用旁通管和罐体（或容器设备）形成连通器，使两者液位高度一致，在液体浮力的作用下，当液面发生升（降）时，液面的浮子随之升（降），浮子内的永久磁钢在磁耦合的作用下，驱动同样带有磁性的红白翻珠进行180°的翻转，从而通过箱板箱内红、白分界线的刻度尺即可清晰、直观的指示液位高度。
选配我公司的远传变送器或磁性开关，可准确稳定的输出电信号，从而实现远距离的显示和控制。
★特点：●独特的内翻边工艺，保证主导管内无焊迹，内壁光滑无锐边死角，从而完全避免浮子浮动时卡死；●阳极氧化铝合金面板，外形更加美观，耐腐蚀，永久耐用；●高温翻珠采用精密陶瓷烧结而成，永不褪色；●普通远传采用进口磁簧组件，性能更加稳定可靠。
★技术参数：●测量范围:300mm～6000mm（6000mm以上分段制作）●精度：示值误差：±10mm量程1000mm以内，带电信号输出误差：±2.5%F.S量程1000mm～6000mm，带电信号输出误差：±1.5%F.S●工作压力：0.6MPa～10.0MPa●介质温度：-20℃～+120℃（max:400℃.min:-100℃，与材质有关）●介质密度：≥0.45g/cm3●电信号输出：配变送器：4～20mA,两线制配磁性开关：220VAC3A,SPDT●过程连接：法兰、螺纹等多种连接方式●接液材质：SUS304、SU321、SUS316L、PP、PE、UPVC、SUS内衬PP（PE、UPVC）SUS内衬、PTFE等多种材质●产品执行标准：Q/ILNO01-20132、安装要求★安装示意图★工作原理及产品结构示意图磁性液位计的浮球随容器内液体的液位升降而变化，在磁力的作用下带动翻板箱内的红白翻珠翻转，从而指示液位高度:有液位部分指示红色，上部为白色。
液位计使用说明书1. 产品概述液位计是一种用于测量容器内液体的高度的仪器。
它具有高精度、可靠性好等特点，广泛应用于工业生产、石油化工、食品加工等领域。
本使用说明书的目的是帮助用户正确使用液位计，确保仪器的准确测量和长期稳定运行。
2. 安全须知在使用液位计前，请仔细阅读以下安全须知，并严格遵守：2.1 使用前检查液位计是否完好。
如有损坏或异常情况，请勿使用，并及时联系售后服务。
2.2 在操作液位计时，务必戴上防护手套和护目镜，以防液体溅出造成伤害。
2.3 不要将液位计暴露在高温、潮湿或腐蚀性环境中，以免影响仪器的正常工作。
2.4 液位计的维修和保养应由专业人员进行，禁止用户自行拆卸或修理。
3. 操作步骤为确保精确测量，使用液位计时请按照以下步骤进行操作：3.1 将液位计正确安装在要测量液位的容器上，并确保安装牢固。
3.2 打开液位计电源，并根据说明书调节合适的工作参数。
3.3 等待液位计自检完成后，将探测头慢慢放入容器中。
3.4 观察液位计显示屏上的测量结果，并记录下来。
3.5 测量结束后，将探测头从容器中取出，并关闭液位计电源。
4. 注意事项使用液位计时，还需要注意以下事项：4.1 在测量液位前，必须确保容器内液体的稳定，避免因液体的剧烈波动而影响测量结果。
4.2 定期清洁液位计的探测头，以保证其灵敏度和准确性。
4.3 若发现测量结果异常或误差较大，请检查机器设置和操作是否正确，并联系售后服务。
4.4 长期不使用液位计时，请关闭电源并将其存放在防尘、防湿的地方。
5. 故障排除在使用液位计过程中，可能会遇到一些常见的故障问题。
下面列举几种常见情况的处理方法：5.1 若液位计显示屏无显示或显示不正常，请检查电源连接是否良好，重启液位计并观察结果。
5.2 如果液位计测量结果波动较大，请检查容器内液体是否有剧烈波动，或探测头是否受到干扰。
5.3 如果液位计测量结果显著偏离实际液位，请检查仪器设置是否正确，确保参数调整适当。
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
液位计使用方法说明书1. 引言液位计是一种用于测量液体高度或深度的设备。
它可以广泛应用于工业、化工、石油、食品加工等领域。
本说明书将详细介绍液位计的使用方法，帮助用户正确操作液位计并获得准确的测量结果。
2. 适用范围本说明书适用于液位计的安装、调试和使用过程中需要的基本要求和注意事项。
3. 安装要求- 在安装液位计前，确保已经了解液体的物理性质、工作压力和温度等信息，并根据要求选择合适的型号和规格。
- 安装液位计时，需确认安装位置与材料、液体性质的兼容性，避免腐蚀或损坏。
- 安装前应检查仪表盘和指示器是否完好，若有损坏或异常，请及时更换。
4. 操作步骤以下是液位计的基本操作步骤：- 使用前，确认液位计已经正确安装并连接到液体容器上。
- 打开液位计电源开关，并等待数秒，直至液位计显示屏亮起。
- 如果液位计配备有触摸屏，根据需要选择相应的操作模式（如液位高度、深度等）。
- 通过液位计的操作面板或触摸屏，输入相关参数，如液体种类、容器尺寸等。
- 液位计将自动开始测量，并在显示屏上实时显示液位高度或深度。
- 根据需要，可以设置警报参数，当液位达到设定值时，液位计会自动发出警报。
- 操作完成后，及时关闭液位计电源开关，并断开与液体容器的连接。
5. 使用注意事项- 在操作液位计时，请仔细阅读并遵守液位计的使用说明。
- 液位计操作过程中，应注意安全，避免触碰或拉扯液位计的线缆。
- 若发现液位计异常或测量结果不准确，请及时进行维修或更换。
- 长期不使用时，应将液位计储存在干燥通风的地方，避免受潮或损坏。
- 当液位计显示屏出现问题时，应立即停止使用，并联系售后服务人员进行维修或检查。
6. 故障排除以下是一些常见液位计故障及排除方法：- 若液位计显示屏无法正常亮起，请检查电源开关和电源连接是否正常，以及电池是否已耗尽。
- 如果液位计显示屏上显示的数值不准确，请检查测量参数设置是否正确，并确认液位计的传感器是否受损或脏污。

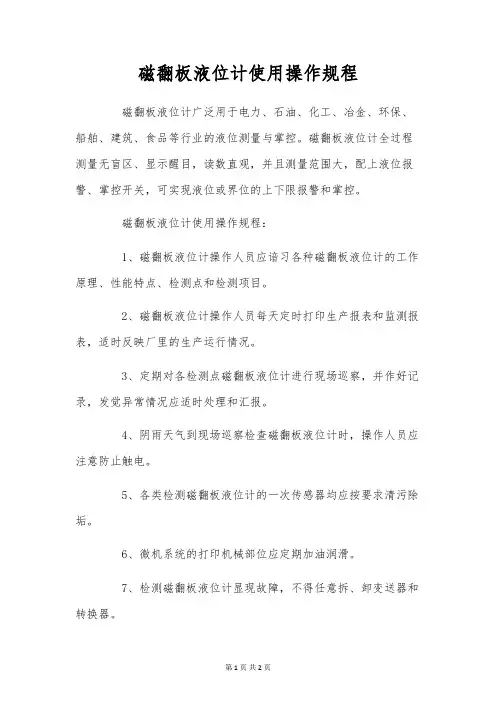

磁翻板液位计使用操作规程
磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业的液位测量与掌控。
磁翻板液位计全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、掌控开关，可实现液位或界位的上下限报警和掌控。
磁翻板液位计使用操作规程：
1、磁翻板液位计操作人员应谙习各种磁翻板液位计的工作原理、性能特点、检测点和检测项目。
2、磁翻板液位计操作人员每天定时打印生产报表和监测报表，适时反映厂里的生产运行情况。
3、定期对各检测点磁翻板液位计进行现场巡察，并作好记录，发觉异常情况应适时处理和汇报。
4、阴雨天气到现场巡察检查磁翻板液位计时，操作人员应注意防止触电。
5、各类检测磁翻板液位计的一次传感器均应按要求清污除垢。
6、微机系统的打印机械部位应定期加油润滑。
7、检测磁翻板液位计显现故障，不得任意拆、卸变送器和转换器。
8、检修检测磁翻板液位计，应做好防护措施。
对长期不用
或因使用不当被水浸泡的各种磁翻板液位计，启用前应进行干燥处理。
9、非厂内用于运行的计算机软件，严禁在网络上的计算机
上运行。
在运行时，严禁退出计算机软件或插人软盘。
10、定期检修磁翻板液位计的各种元器件，探头、转换器、计算器、传导电视和二次磁翻板液位计等。
保持各部件完整、清洁、无锈蚀，表盘标尺刻度清楚，铭牌、标记、铅封完好；中心掌控室
乾净；微机系统工作正常：磁翻板液位计井清洁、无积水。
11、非磁翻板液位计操作人员不得任意进入中心掌控室。
标签:磁翻板液位计。
磁翻柱液位计使用说明书●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。
该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。
这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。
●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。
另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
最新磁性浮子液位计的使用说明和安装保养●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。
该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。
这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。
●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。
另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、主要技术参数4、结构与外型尺寸5、应用须知6、安装使用与维护7、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、—UB系列液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试5、远传接线方式3、外形结构注：a、与—D/C一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因UB与—C／D型磁性浮球液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。
b、单独调试：可将变送器从—C／D型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。
再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
5、远传变送器接线方式温馨提示：本公司物位仪表部，每年会不定期的对产品的性能及外观进行优化，有可能同样的型号产品的外形细节，包装或附件有少许出入，具体请与我公司销售人员联系。
95、工作温度6、材质要求介质密度7、法兰标准及连接形式系列液位计配套仪表一、液位计远传变送器l、概述该变送器作为本厂磁翻板液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位计的主体管外侧，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
该电阻信号经过电路模块转换为二线制的4—20mA输出，该信号直接与本厂的智能型数显仪表配套，实现对液位远距检测和控制。
2、主要技术参数a、精度：±10mmb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—68侧装式磁翻板液位计一、功能与适用范围侧装式磁性翻板液位计(以下简称液位计)。

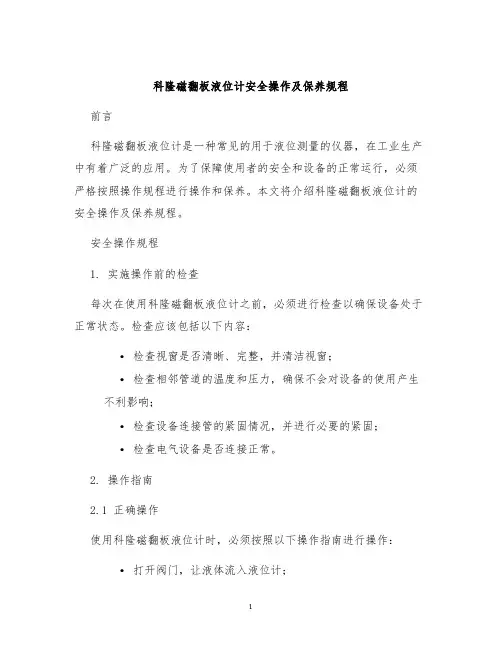

科隆磁翻板液位计安全操作及保养规程前言科隆磁翻板液位计是一种常见的用于液位测量的仪器，在工业生产中有着广泛的应用。
为了保障使用者的安全和设备的正常运行，必须严格按照操作规程进行操作和保养。
本文将介绍科隆磁翻板液位计的安全操作及保养规程。
安全操作规程1. 实施操作前的检查每次在使用科隆磁翻板液位计之前，必须进行检查以确保设备处于正常状态。
检查应该包括以下内容：•检查视窗是否清晰、完整，并清洁视窗；•检查相邻管道的温度和压力，确保不会对设备的使用产生不利影响；•检查设备连接管的紧固情况，并进行必要的紧固；•检查电气设备是否连接正常。
2. 操作指南2.1 正确操作使用科隆磁翻板液位计时，必须按照以下操作指南进行操作：•打开阀门，让液体流入液位计；•观察视窗中的翻板，当液位达到翻板下端时，翻板会翻转；•关闭液体进口阀门。
2.2 不当操作以下操作会对科隆磁翻板液位计造成损坏，严禁进行：•在有压力的管道上直接安装翻板液位计；•在液位计操作时，打开液体出口阀门，导致操作失败和液体泄漏。
3. 使用注意事项•面对异常流量、压力和温度时，应及时关闭进出口阀门，并寻找专业人员处理；•翻板液位计应安装在垂直方向上，并保证视窗垂直于管道；•翻板液位计应定期进行清洗和校准；•避免长时间不用设备。
保养规程1. 常规保养•定期对翻板进行探测和清洗，并确保视窗的清晰；•定期检查翻板液位计电气系统的连接，确保无松动；•对于液位计所在的管道维护保养应周全。
2. 季度保养•相关人员应该了解潜在的危险，对相关防护措施进行更改；•液位计应该定期校验。
总结通过本文所述的安全操作规程和保养规程，科隆磁翻板液位计应该能够更好地为工业生产服务。
对于使用者来说，必须认真掌握操作规程和保养规程，才能减少事故的发生概率，并保障设备的可靠运行。
UFC型-磁翻转液位计产品说明书智能流量仪表（原市自动化仪表十四厂）（原流量仪表厂）:9 84590885 传真：9UFC型柱式球式定向反光磁翻转液位计用途及特点UFC型柱式定向反光磁翻转液位计和球式磁翻转液位计，适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保电力给水等工业部门。
用以测量有压容器或开口容器液体的液位，液位计可就地直接指示液位亦可附加液位极限报警器和远传，实现远距离液位报警和监控。
本液位计还具有能测量腐蚀性介质及高工作压力下的液位和常温下流动性差及两种不同比重液体介面的特点，根据用户要求采用防腐金属材料或非金属材料制作的防腐型液位计及测量常温下流动性差而制作的带有蒸气加热的液位计和高压型液位计。
特别是UFC型柱式定向反光磁翻转液位计，它有测量精度高，磁效应高，翻转灵活，红、白两色不退色，适宜在光线暗的场所应用，夜间可观察等特点。
本液位计结构简单维修方便，一般都采用不锈钢1Cr18Ni9Ti材料及各种耐腐材料，本液位计被测介质与指示系统是分离的，具有良好的密闭性。
仪表指示为红白两色的反光柱与球和以厘米、分米、米为单位的刻度指示盘，指示明显醒目是本液位计独自特点。
工作原理在与容器连接的连通管，浮筒随管的液面上升、下降从而反映容器的液位变化，然后通过浮筒的磁钢，将液位的变化传输到红、白指示反光柱上。
液位上升时，红半萤光柱连续翻向外面，液位下降时，白半反光柱连续翻向外面。
根据红半反光柱指示的液位高度读出具体数值。
技术数据及规格一、工作温度：可测量-20 C ~ +150 C和150C ~ 500 C围各种液体。
工作温度在-20 C ~ -80 C围，可选用保温夹套抽真空型二、介质粘度：w 0.04Pa° S介质粘度大，但加温后可降低粘度的可考虑使用带蒸气加热套型或电热带型液位计。
三、防腐型液位计根据用户要求可采用聚氯乙烯PVC或玻璃钢及ABS X程塑料或无磁性的各种金属材料。
四、介质比重应大于等于0.5g/cm3,小于等于2g/cm3。
当介质比重围高于2g/cm3 或低于0.5g/cm3时用户可提出协商解决。
五、工作压力：普通0-2.45Mpa;高压2.45-9.6MPa用户应在订货时提供工作压力。
六、带蒸气加热套型液位计的加热套，可承受压力w 0.6Mpa。
七、该液位计还可以测量两种不同介质比重液体的介面。
八、我厂还可以根据用户要求订做锅炉专用液面计。
（红绿两色显示）九、P ZC系列（普通型）液位报警传感器（一）上下限报警传感器（二）液位传感器FZC系列（防爆型）防爆等级：Exd H BT6液位报警传感器（一）上下限报警传感器（二）液位传感器名称测量围工作压力介质比重工作温测量精度mm备注mm Mpa g/cm度C球式柱式球或柱式普诵型侧装型300-50000-2.450.5-20-150500以下为土10500以下为土5可订做介面计球或柱式普诵型顶装式300-50000-2.450.65-20-1502000 以下为土105000 以下为土5球或柱式加热套型侧装式300-50000-2.450.5-2-20-1505000 以下为土10球或柱式防腐型侧装式300-50000-0.90.5-20-100可订做介面计顶装式300-50000-0.90.65-20-100可订做介面计球或柱式耐高压型侧装式300-5000 2.45-9.60.75-20-150顶装式300-5000 2.45-9.60.75-20-150柱式咼温型侧装式300-50000-2.450.5-2150-500 1顶装式300-50000-2.450.65-2150-500柱式咼温型高压型侧装式300-5000 2.45-9.60.75-2150-500安装方法及尺寸L i为上下安装连接管的中心孔距（mr）i300-50005000以上另议110 常L 总为总插入深度，L i 为罐深度即满量程，盲区大小根据比重大小，插入深度而 定（比重0.5-2 g/cm 3,盲区200-1000mm 如用户需要满量程显示，可在罐底预留浮 筒导向管沉槽或沉管，沉槽尺寸由我厂技术人员提供。
安装法兰标准1. 对普通型侧装式二个安装法兰是按 GB9119.8-88要求DN25 PN2.5Mpa 设计 的，如用户安装需要其它尺寸在要订货时提出。
2. 对普通型顶装式安装法兰按 GB9119.8-88要求DN100 PN1.6Mpa 设计，如 用户需要其它尺寸可在订货时提出。
3. 防腐型的侧装式和顶装式的安装法兰尺寸与普通型的基本一样，也可根据 用户提出的尺寸加工。
4. 耐高压侧装安装法兰尺寸按国标 GB9123.20-88凹凸法兰DN25 PN5Mpa 或 GB9123.21-88 凹凸法兰 DN25 PN10Mp 加工。
5. 带蒸气加热套型液位计的安装法兰同普通型侧装式法兰尺寸，加热套外径 ①76,加热套接头为G1/2〃螺纹接头。
辅助设备排气接口：为避免在仪表使用时造成假液位而安装，也可安装排气阀门， 接口尺寸为1/2 〃螺纹。
排出接口：为在仪表使用过程中放空、取样、排污、清洗方便：也可安装 其它阀门，接口尺寸为1/2 〃螺纹。
上下限位报警装置：是为了对液面上下极限位置进行监控。
1、 侧装式法兰尺寸：见图示。
标准：GB9119.10-88 凸面法兰PN2.5Mpa DN25 也可按用户要求订做部标或非标 2、 顶装式法兰尺寸： 见图示。
标准：GB9119.8-88 凸面法兰 PN1.6Mpa ； DN100L 2尺寸根据比重大小留量。
（比侧装式安装法兰2-0.5，留量 200-1000mm顶装式安装法兰加热冷却装置：在低或高温条件下使用液位计时，通入蒸气或冷却水达到调节介质的流动性能和温度作用。
保温夹套抽真空：可实现高低温保温。
UR ■— B 系列磁翻转液位传感器、变送器、显示仪，可实现液位远传指示, 自动控制和声光报警，可在显示仪上设置任意两点为上下限报警点。
保温套管尺寸：1/2"管螺纹 加热冷却介质压力：w 0.6Mpa安装使用与维修1. 液位计安装时，不允许有焊渣、石块、铁屑等杂物进入测量管，液位计必 须垂直安装，通过法兰或管件与容器连接。
2. 侧装型液位计与容器的上下连接管之间均应设阀门，以便于仪表的维护检 修。
3. 侧装型液位计上下连接法兰的中心距为测量围。
4. 如被测介质含有杂质、沉淀物时，液位计要定期进行清洗。
清洗时关闭上下阀门，打开排污阀及排气口处封堵，将测量管残液放净后，即可打开下密封法兰, 取出浮筒进行清洗。
5. 浮筒清洗时不能用力敲打、明火烘烤，以防浮筒变形及浮筒磁钢退磁。
6. 清洗后安装浮筒时注意：有磁性部位在浮筒上方，请勿倒置。
7. 在使用过程中，若指示球或柱翻转不正常，可用磁铁在表盘处上下移动修 正。
8.液位计投入运行时，应先缓慢打开上阀门，然后慢慢打开下阀门，避免容 器受介质快速进入测量管，浮筒突然受压变形而损坏。
9. 浮筒不参加设备及测量管的耐压试验，浮筒的耐压试验应单独进行。
测量管做耐压试验时，应将浮筒取出。
被测容器做耐压试验时，应关闭液位上下连接阀 门。
加热套型I. J1 •用户须提供被测介质的名称、比重、工作压力、工作温度、连接法兰标准或尺寸，是否需要配带法兰，如果其他方面有特殊要求，双方可共同协商解决。
2•用户如需由生产厂家为液位计配备阀门，可在订货时提出。
3 •液位计的安装法兰一般为碳钢材料，如需要配不锈钢法兰，可在订货时提出。
4•如用户需要液位计的显示作参考计量之用，用户自行提供计量数据和标度尺寸在要订货时提出。
5 •用户如需为液位计配报警器和普通型、防爆型液位报警传感器可在订货时提出，液位报警传感器分上下限液位报警传感器和液位传感器。
6 •用户如选用顶装式液位计时应准确地提供插入深度及数据。
7 •可按用户需要生产订做各种特殊型式的液位计（如顶顶式、侧顶式、下顶侧装式等）。
8•如用户需要介面计，必须提供准确的两种介质的名称和介质比重，两种介质比重之差不得小于0.15g/cm3。
9.用户如需为液位计配UR——B型系列液位传感器、变送器及显示仪可在订货时提出。
URG-B型系列液位传感器（变送器）URG-B型系列液位传感器、变送器，为本质安全防爆型，防爆标志为ib H CT4 它与JHA-B 型安全栅及LS-2型智能液位仪（或计算机系统等）组成本安型防爆液位测量系统。
由于传感器与液体介质非直接接触，抗腐蚀性能强，结构简单、安装、调整、检修方便等特点。
适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥、环保、电力等部门。
用以测量容器液体液位，以实现远距离信号传输及监控配套设备。
本传感器根据GB3836.4-83《爆炸环境用防爆电气设备》的有关规定设计，适用于工厂中含有C级T4组及其以下的爆炸性气体混合物的场所，并取得国家指定的检验单位颁发的“防爆合格证”，其合格证编号为“ CE002013。
工作原理URG-B型系列液位传感器（变送器）与UFC系列柱式磁翻转液位计相配套，将液位的变化转换成电信号输出，以实现液位的远传控制和数字显示。
工作原理：当容器中液位发生变化时，液位计中磁浮子随液位同步移动，其磁力同时使液位传感器中的干簧管吸合或断开，从而使传感器电阻值呈线性变化，实现了通过检测电阻值的大小来检测液位的高低。
变送器将该电阻信号转换为4-20mA 信号输出。
技术参数1、测量围：350 ~ 6000mm,用户可根据实际需要确定，在订货时说明。
2、精确度：土5mm ± 10mm3、输出信号：a. 电阻信号输出b. 4-20mA二线制24V 负载电阻600 Q4. 工作环境a. 温度：-20 ~ 55 Cb. 相对湿度：90%c. 大气压力：86Kpa~106Kpa5. 工作磁感应强度：10~20MT无环境磁现象） &防护等级：IP657、防爆标志：ib IICT4 合格证编号：CE062103产品型号产品型号规定为：URG 了xxxx □1FSiX古R :表示电阻信号输出-I :表示电流信号输出型式无标志：表示普通型B :防爆型XXXX测量范围一、安装1、传感器与二次仪表之间连线电缆不能与高压交流电线同路敷设应单独布线，电缆可采用屏蔽二芯电缆，芯线面积应大于0.8mm。
2、传感器上的红色零位标记，应与液位计零位指示柱处在同一水平线上。
3、传感器安装应紧贴液位计表体，安装调整好后，应用固定箍紧固，不能松动。
二、传感器、变送器输出接线与调整1、电阻信号传感器接线如下图所示，只需将连接电缆接至传感器的两个接线端子即可。
2、电流信号变送器接线与调整旋开变送器两侧端盖，其一侧如图一所示电路板结构简图，其中两个电位器用以调节电流输出的零点及量程满度；另一侧如图二所示为输出端子。
