【液位计】磁翻板液位计保养说明液位计维护和修理保养磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与掌控。
产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全牢靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、掌控开关，可实现液位或界位的上下限报警和掌控，配上液位变送器可将液位。
磁翻板液位计保养说明：1、液位计应当每个月清洗一次。
2、清洗时首先打开液位计的水位仪铁管的旋帽,当心拿出液位计再把设备四周地切屑、杂物、脏物机械工程师要清扫干净。
3、液位计要放置整齐，管道、线路要有条理；润滑良好按时加油或换油，不断油，无干摩现象，油压正常，油标光亮，油路畅通，油质符合液位计的要求，油枪、油杯、油毡清洁；也可使用三氯乙烯或酒精注入引压孔到其高度二分之一处浸泡5分钟左右，然后细小晃动、重复多次，直到清洗干净位止。
禁止使用任何器具清洗引压孔，以免损坏敏感芯子感压膜片。
4、清洁液位计的内介质液位高度，忌用硬度过大的刷子或金属工具，以避开损伤敏感芯子及压力接口螺纹。
5、清洗完毕后将液位计渐渐的放回铁管中，感觉已放置铁管的低部，将旋帽安装回原处即可，在将卸下清洗后的液位计重新安装，必需再次对比照水闸同一水位当时的水位表尺，对二次仪表的检测值进行矫正，以确保采样数据的正确性。
6、备地日常维护保养，一般有日保养和周保养，又称日例保和周例保。
液位计在污水测量中的应用介绍液位计作为液体介质测量专用的一款测量器具，液位计在污水处理中的应用是特别广泛的，对于污水处理的作用也是特别大的。
那么大家对于液位计在污水处理中有什么作用都了解过吗？下面是我就来为大家做实在介绍。
（1）格栅运行掌控。
粗格栅、细格栅各安装了1台磁翻板液位计，通过格栅前后的液位差来反映格栅堵塞程度，并传输到plc 掌控器，进行分析计算。
当液位差超过预设的数值，掌控格栅运行，清除垃圾，保障正常过水，且合理的削减了设备磨损。

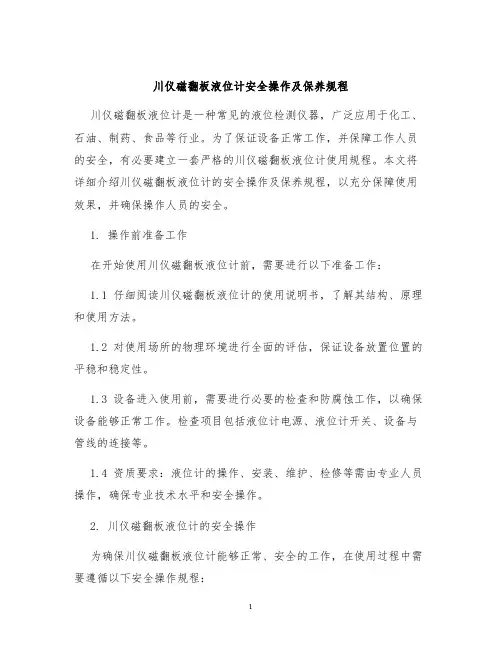

川仪磁翻板液位计安全操作及保养规程川仪磁翻板液位计是一种常见的液位检测仪器，广泛应用于化工、石油、制药、食品等行业。
为了保证设备正常工作，并保障工作人员的安全，有必要建立一套严格的川仪磁翻板液位计使用规程。
本文将详细介绍川仪磁翻板液位计的安全操作及保养规程，以充分保障使用效果，并确保操作人员的安全。
1. 操作前准备工作在开始使用川仪磁翻板液位计前，需要进行以下准备工作：1.1 仔细阅读川仪磁翻板液位计的使用说明书，了解其结构、原理和使用方法。
1.2 对使用场所的物理环境进行全面的评估，保证设备放置位置的平稳和稳定性。
1.3 设备进入使用前，需要进行必要的检查和防腐蚀工作，以确保设备能够正常工作。
检查项目包括液位计电源、液位计开关、设备与管线的连接等。
1.4 资质要求：液位计的操作、安装、维护、检修等需由专业人员操作，确保专业技术水平和安全操作。
2. 川仪磁翻板液位计的安全操作为确保川仪磁翻板液位计能够正常、安全的工作，在使用过程中需要遵循以下安全操作规程：2.1 对川仪磁翻板液位计的操作均需要由专业人员进行，未经专业人员许可不得擅自操作。
2.2 操作缓慢而稳定，避免对设备造成损坏，避免人身伤害。
在启动设备前必须进行检查，确保设备连接稳定，控制电源、混合器和软辊100%正常。
2.3 工作人员在操作中应谨慎，避免发生跌倒、撞击等意外情况。
2.4 严禁在川仪磁翻板液位计设备工作时，进行打孔、焊接、切割等有可能会对设备建筑造成影响的工作。
2.5 操作人员应该遵守操作规范和流程，及时发现问题并进行处理。
3. 川仪磁翻板液位计的日常保养日常保养是确保川仪磁翻板液位计正常工作的前提，主要包括以下内容：3.1 定期检查川仪磁翻板液位计设备的工作情况，避免设备在工作中出现问题。
3.2 对川仪磁翻板液位计的各部位进行润滑和保养，确保设备的灵活性和顺畅性。
对设备表面积灰进行清洁、防腐和加油。
3.3 对设备中的电气元件、接线端子进行定期检查和维护，从而提高设备的使用寿命和工作效率。
磁翻板液位计安装和使用导则磁翻板液位计是一种常用的液位测量仪表，广泛应用于化工、石油、食品加工等行业中。
正确的安装和使用是保证磁翻板液位计准确性和可靠性的关键。
下面将介绍磁翻板液位计的安装和使用导则，希望能对您有所帮助。
1. 安装前准备工作在安装磁翻板液位计之前，首先需要确认液位计的选型是否符合实际使用需求，检查液位计的外观是否完好，各部件是否齐全。
同时，需要清洁液位计的安装位置，确保安装基础平整牢固，无杂物和腐蚀性物质。
2. 安装步骤（1）确定安装位置：根据液位计的使用要求和实际情况，确定液位计的安装位置，一般应安装在储液罐的侧面或顶部。
（2）安装支架：根据液位计的尺寸和重量，选择合适的支架进行安装，确保支架牢固可靠。
（3）安装磁翻板液位计：将磁翻板液位计安装在支架上，调整液位计的位置，确保液位计的测量面和液面垂直，不受外部干扰。
（4）连接电气接线：根据液位计的接线图，正确连接电气接线，确保接线牢固可靠，不出现接触不良或短路现象。
3. 使用注意事项（1）注意液位计的维护：定期检查液位计的工作状态，清洁液位计的表面，防止灰尘和杂物积聚影响测量精度。
（2）防止液位计受损：避免液位计受到撞击或挤压，保持液位计的外观完整，防止磁翻板受损影响测量准确性。
（3）避免液位计受干扰：液位计安装后，应避免外部磁场干扰，保持液位计的工作稳定，不受外部影响。
总的来说，磁翻板液位计的安装和使用相对简单，但是在安装和使用过程中仍需注意细节，保证液位计的准确性和可靠性，从而提高液位计的使用寿命和效率。
希望以上内容对您的磁翻板液位计安装和使用有所帮助，如有疑问或需要进一步了解，可随时与液位计厂家或技术人员联系。
KOBOLD磁翻板液位计正确安装说明
可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。
它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
产品优势：
·安装简单
·由于密封触点，电气使用寿命长
·测量管和浮子之间存在空气间隙，具有高度的操作可靠性
·可以用一个浮子监控多个级别
·提供开/关功能或转换触点
KOBOLD磁翻板液位计结构图：
正确安装说明：
1、磁翻板液位计安装时要保持垂直，以保证浮在在管体内上下运动自如。
2、在被测罐体和液位计之间应安装截止阀，以便于清洗液位计时切断液体。
3、磁翻板液位计周围不容许有导磁体靠近，否则可以直接通过影响液位计正常工作。
5、磁翻板液位计投入运行时应先打开下引液管阀门让介质缓慢进入管体，避免液体急速进入带动浮子急速上升，从而造成造成面板翻转失灵和乱翻。
如果发生这种情况，需要用磁钢对面板进行纠正
6、为了浮子在前期运输和安装打压时损坏，出厂前浮子一般放置于管体外侧。
待液位计安装施工完毕，管道压力测试正常后，打开底部排污法兰，再将浮子装入液位计管体内，浮球浮子重的一头朝上，防止装反。

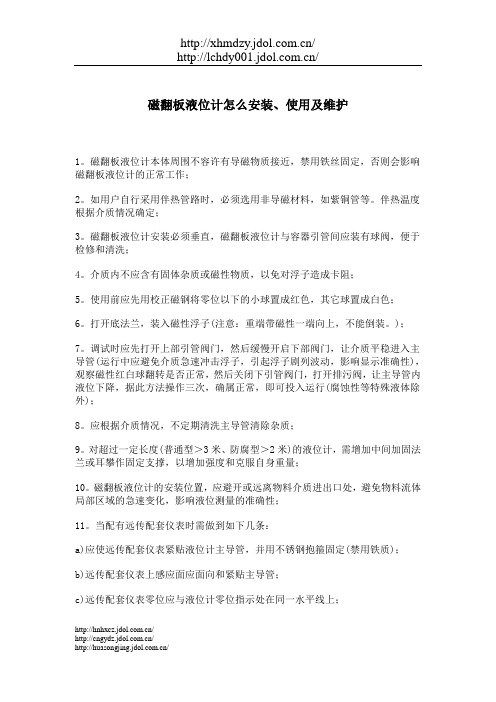

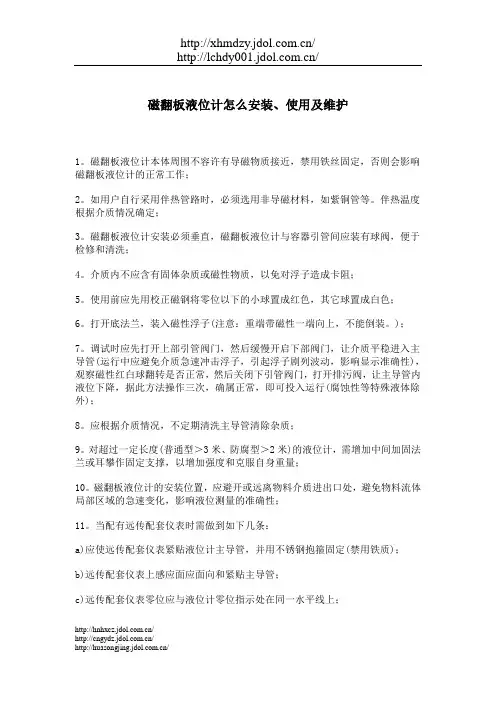

磁翻板液位计怎么安装、使用及维护1。
磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；2。
如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。
伴热温度根据介质情况确定；3。
磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；4。
介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；5。
使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；6。
打开底法兰，装入磁性浮子(注意：重端带磁性一端向上，不能倒装。
)；7。
调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；8。
应根据介质情况，不定期清洗主导管清除杂质；9。
对超过一定长度(普通型＞3米、防腐型＞2米)的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；10。
磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；11。
当配有远传配套仪表时需做到如下几条：a)应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定(禁用铁质)；b)远传配套仪表上感应面应面向和紧贴主导管；c)远传配套仪表零位应与液位计零位指示处在同一水平线上；//d)远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；e)接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。
//磁翻板液位计怎么安装、使用及维护无锡市三缘特钢钢铁贸易有限公司，主营：球墨铸铁管价格，无锡石油套管价格，无锡石油套管规格，微机监控电机保护器-电机缺相保护器-电机微机保护器，不锈钢鲍尔环，磁铁矿滤料，磺化煤滤料，冷镦机价格，多工位冷镦机，六模六冲冷镦成型机，冲击器，潜孔钎头，潜孔钻杆，Q345无缝方管，16mn焊管厂，Q235直缝焊管，《天津华电特钢钢管公司驻无锡办事处》是一家专业致力于无缝钢管的销售公司，库存常年保持万吨以上，为更好的服务客户扩大经营范围，我公司特开办了上门送货服务，并有专车专人接送洽谈人员前来订购业务。
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
磁致伸缩磁翻板液位计安全操作及保养规程1. 引言磁致伸缩磁翻板液位计是一种常用的液位测量设备，广泛应用于工业生产中的液位监测。
为了确保液位计的安全使用和正常运行，本文档将介绍磁致伸缩磁翻板液位计的安全操作和保养规程。
2. 安全操作规程2.1 安装前准备在安装磁致伸缩磁翻板液位计前，需要进行以下准备工作：•确保操作人员已经接受液位计的操作培训，并熟悉操作手册。
•检查液位计的配件是否齐全，并按照操作手册进行安装准备。
•确保安装位置稳固，确保液位计的安装基础牢固并无杂物。
2.2 安装操作按照以下步骤进行磁致伸缩磁翻板液位计的安装：1.将液位计与管道连接，确保连接处无泄漏。
2.根据需要调整液位计的位置和安装角度，确保能够正常读取液位。
3.使用扳手或扳手扳紧液位计的螺栓，确保液位计牢固固定。
2.3 操作注意事项在使用磁致伸缩磁翻板液位计时，需要注意以下事项：•确保操作人员佩戴个人防护装备，比如安全帽、护目镜等。
•启动前检查仪表是否正常，避免使用有故障的液位计。
•严禁操作人员站在液位计上方，防止发生意外事故。
•使用过程中避免给液位计施加外力，以免影响测量准确性。
•定期进行液位计的校验和维护，确保其正常工作。
3. 保养规程磁致伸缩磁翻板液位计的保养对于其长期稳定运行非常重要。
以下是保养规程的具体步骤：3.1 清洁保养•定期使用软布或刷子清洁液位计的表面，避免尘埃和污物积聚。
•使用中，避免将液体溅到液位计上，及时进行清洁。
•定期检查和清洁液位计的密封件，确保其正常工作。
3.2 定期校验和维护•每隔一定时间，使用标准设备对液位计进行校验，以确保测量的准确性。
•定期检查液位计的电源电压和信号线路，确保其正常供电。
•定期检查液位计的各项参数和功能，如报警功能、通信功能等。
3.3 故障处理•在使用过程中，如果发现液位计出现故障或异常，请停止使用并联系专业技术人员进行处理。
•严禁未经授权的人员私自打开维修液位计，以免造成二次损坏或人身伤害。
磁翻板液位计液位表安全操作及保养规程磁翻板液位计是一种基于磁翻板原理的流量和液位检测仪表，广泛应用于化工、制药、食品、能源等领域中。
为了确保磁翻板液位计的正常运行和使用寿命，本文将介绍磁翻板液位计的安全操作和保养规程。
1. 安全操作规程1.1 环境安全在使用磁翻板液位计前，必须确保使用环境安全。
应检查设备周围的环境，确保没有易燃、易爆物品或其他危险物品存在。
若发现环境存在危险，必须采取措施消除危险后方可使用设备。
1.2 设备安全在操作磁翻板液位计前，必须对设备进行检查。
应检查设备是否完整无损，所有安全阀门和其他安全装置是否齐全、灵活等。
若发现设备存在问题，必须及时维修或更换。
1.3 人员安全在操作磁翻板液位计时，必须确保人员安全。
应严格遵守安全操作规程，不得进行任何违反安全规定的行为。
当发现任何异常情况时，应立即停止操作并采取必要措施进行处理。
2. 保养规程2.1 设备保养磁翻板液位计是一种耐用的设备，但也需要定期维护保养。
应保持设备的清洁卫生，避免各种灰尘和污垢附着在设备上，同时要避免使用有腐蚀性的物质清洗设备表面，以防损坏液位计表面。
2.2 液位计防腐蚀保养液位计表面经常受到酸碱的侵蚀，需要经常检查和保养。
对于表面出现锈迹或腐蚀的地方，应使用钢丝刷、砂纸、钢刷等方法进行清理，清洗之前一定要先将电源断开。
在清洗后，应使用保护剂对表面进行保护。
2.3 电路保养磁翻板液位计的电路容易受到潮湿和热的影响，因此应定期进行检查和保养。
可以使用干净的干燥布或气体吹洗来保持电路板表面的清洁，避免灰尘和水分带来的损坏。
2.4 通讯保养磁翻板液位计与其他设备之间的通讯也需要保养。
在通讯方面，应确保通讯连接的良好，避免连接的异常和损坏。
应定期检查所有通讯的连接，确保其齐全、紧固和电气连接良好。
3. 注意事项3.1 操作前检查在操作磁翻板液位计前，必须检查设备本身的安全性能和使用环境安全性，并保证人员的安全性。
3.2 调整范围时注意在调整磁翻板液位计的范围时，应注意范围的合理性和合适性。

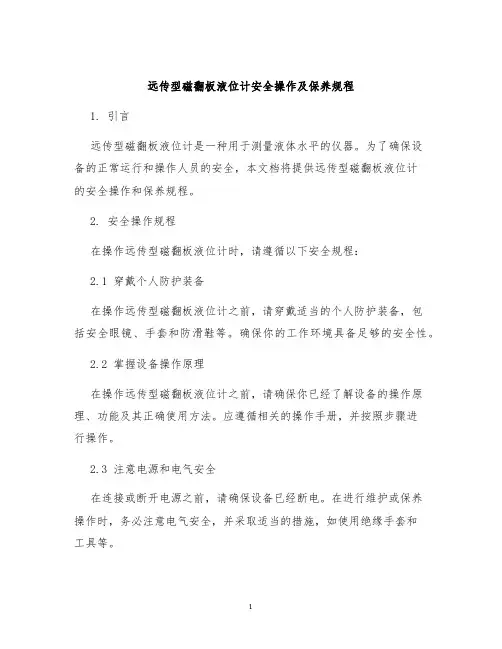

远传型磁翻板液位计安全操作及保养规程1. 引言远传型磁翻板液位计是一种用于测量液体水平的仪器。
为了确保设备的正常运行和操作人员的安全，本文档将提供远传型磁翻板液位计的安全操作和保养规程。
2. 安全操作规程在操作远传型磁翻板液位计时，请遵循以下安全规程：2.1 穿戴个人防护装备在操作远传型磁翻板液位计之前，请穿戴适当的个人防护装备，包括安全眼镜、手套和防滑鞋等。
确保你的工作环境具备足够的安全性。
2.2 掌握设备操作原理在操作远传型磁翻板液位计之前，请确保你已经了解设备的操作原理、功能及其正确使用方法。
应遵循相关的操作手册，并按照步骤进行操作。
2.3 注意电源和电气安全在连接或断开电源之前，请确保设备已经断电。
在进行维护或保养操作时，务必注意电气安全，并采取适当的措施，如使用绝缘手套和工具等。
2.4 避免直接接触液体在操作远传型磁翻板液位计时，尽量避免直接接触液体。
如果需要接触液体，请确保已经戴上手套，并采取其他适当的保护措施。
2.5 正确操作控制面板在操作控制面板时，请遵循以下规则：•确保你已经了解各个按钮和开关的功能，并正确进行操作。
•确保你理解设备指示灯的意义，并能够根据其提示进行相应的操作。
•确保你了解设备的报警声音及其含义，并能够做出正确的应对。
2.6 定期检查设备为了确保设备的正常运行，建议定期检查磁翻板液位计的各个部件，包括控制面板、传感器和线缆等。
如发现异常情况，请及时进行维修或更换。
3. 保养规程为了延长设备的使用寿命和确保其正常运行，建议按照以下保养规程进行操作：3.1 清洁设备外观定期清洁磁翻板液位计的外观，确保其表面干净。
可以使用柔软的布擦拭，但避免使用任何含有腐蚀性或磨损性物质的清洁剂。
3.2 检查传感器和线缆连接定期检查传感器和线缆的连接是否牢固。
如果发现松动或损坏，请及时紧固或更换。
3.3 定期校准设备根据设备的使用频率和精度要求，定期对磁翻板液位计进行校准。
请参考设备操作手册中的校准方法进行操作。
磁性翻柱液位计安装使用和维护液位计如何操作磁性翻柱液位计适用于容器内液位介质的液位、界位的测量。
除现场指示，还可以配远传变送器、报警（掌控）开关，检测功能齐全。
指示新奇，读数直观、醒目，察看指示磁性翻柱液位计适用于容器内液位介质的液位、界位的测量。
除现场指示，还可以配远传变送器、报警（掌控）开关，检测功能齐全。
指示新奇，读数直观、醒目，察看指示器的方向可依据用户需要更改角度。
测量范围大，不受贮罐高度限制。
指示机构与被测介质完全隔离，因而密封性好、牢靠性高、使用安全。
结构简单，安装、维护便利。
磁翻柱液位计测量液体时接受顶装或旁通管侧装方式。
磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。
磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4～20mA电流信号输出。
磁性翻柱液位计安装使用和维护1、液位计安装必需垂直，以保证浮球组件在主体管内能上下运动自若2、可以在容器与液位计之间装截止阀，以便清洗和检修液位计时切断物料。
3、液位计主体管四周不容许有导磁体靠近，否则直接影响液位计正常工作。
4、液位计安装完毕后，需要用磁钢进行校正，对翻柱导引一次使零位以下显示红色，零位以上显示白色。
5、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避开液体介质带着浮球组件急速上升，而造成翻柱翻黑心失灵或乱翻（若显现此现象待兴衰液面平稳后可用磁钢重新校正）6、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出小液位计主体管外。
待液位计安装完毕，打开底部排污法兰，再将浮球组件重新安装入主体管内，注意浮球组件重的一头朝上，不能倒装。
7、依据介质情况，可定期打开排污法兰清洗主体管内沉淀物质。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
HSUHZ系磁翻板液位计——使用说明书北京合世自动化科技有限公司目录一、产品概括 (1)二、产品特点 (1)三、技术参数 (1)四、仪表选型表 (2)五、工作原理 (3)六、仪表安装 (5)七、使用 (6)八、维护保养 (6)一、产品概括HSUHZ系列磁翻版液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、箱等容器中介质的液位进行指示和控制。
HSUHZ系列磁翻版液位计，根据浮力原理制作，磁浮子在主体内（与容器相通），随被测介质液位的升降二上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
HSUHZ系列磁翻版液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易燃易爆工况下具有绝对的安全性和可靠性。
二、产品特点■适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
■指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
■测量范围大，不受储罐高度限制。
■指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
■耐高温，可采用不褪色陶瓷翻柱。
■结构简单，安装方便，维护费低。
三、技术参数四、仪表选型表HSUHZ-磁翻板液位计仪表类型(法兰中心距)C普通型mm D顶装式mm B保温型mm DR耐腐性mm Y电远传式mm输出信号O无输出UB4～20mA输出材质B不锈钢F聚四氟乙烯衬里V PVC,ABS,PP-R介质压力1PN0.6MPa 2PN1.0MPa 3PN1.6MPa 4PN2.5MPa 5PN4.0MPa 6PN6.3MPa 7PN10.0MPa 8PN32.0MPa报警回路O无报警A带上限报警B带下限报警C带上、下限报警电源装置D24VDC A220VAC防爆等级P普通型I本安型D隔爆型温度组别L普通型（-40～120℃）H高温型（120～450℃）五、工作原理1、HSUHZ系列普通型液位计（图1）磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色、一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。
目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、主要技术参数4、结构与外型尺寸5、应用须知6、安装使用与维护7、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、—UB系列液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试5、远传接线方式3、外形结构注：a、与—D/C一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因UB与—C／D型磁性浮球液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。
b、单独调试：可将变送器从—C／D型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。
再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
5、远传变送器接线方式温馨提示：本公司物位仪表部，每年会不定期的对产品的性能及外观进行优化，有可能同样的型号产品的外形细节，包装或附件有少许出入，具体请与我公司销售人员联系。
95、工作温度6、材质要求介质密度7、法兰标准及连接形式系列液位计配套仪表一、液位计远传变送器l、概述该变送器作为本厂磁翻板液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位计的主体管外侧，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
该电阻信号经过电路模块转换为二线制的4—20mA输出，该信号直接与本厂的智能型数显仪表配套，实现对液位远距检测和控制。
2、主要技术参数a、精度：±10mmb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—68侧装式磁翻板液位计一、功能与适用范围侧装式磁性翻板液位计(以下简称液位计)。
SL UHZ 磁翻板液位变送器使用说明书
1、产品概述
SL UHZ磁翻板液位变送器是一种与磁翻板液位计配套使用，实
现信号远距离传输的装置，可以实现远距离的液位显示、控制和报
警功能，通过一定的电气装置达到自动控制和测量液位的目的。
SL UHZ磁翻板液位变送器用卡箍固定在磁翻板液位计外侧，与
测量介质完全隔离，适用于工业生产过程中各种承压(或敞开)贮液
设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测。
在
就地显示的基础上加了远传控制功能，尤其适用于易燃、易爆和腐
蚀有毒液体的液位检测。
从而使原复杂环境的液位检测手段变得简
单和可靠和可靠安全。
2、技术参数
供电电源：24VDC
输出信号：4-20mA
安装方式：法兰固定
防护等级：IP67
测量精度：±10mm
3、电气接线
液位变送器已按订货要求调试好，用户无需再做调整。
长时间使用后如需重新标定，可分别调整“调零电位器Z”和“调量程电位器S”。
液位的下限值对应于输出4mA，上限值对应于20mA。
工业磁翻板液位计安全操作及保养规程1. 简介工业磁翻板液位计是一种广泛应用于工业生产过程中的液位测量装置。
由于其结构简单、测量精度高、成本低廉等特点，已经成为工业生产中最常见的液位计之一。
本文将介绍工业磁翻板液位计安全操作及保养规程，希望能够帮助操作人员正确认识液位计，并有效保护工作环境与人身安全。
2. 安全操作规程2.1 操作前准备在使用工业磁翻板液位计之前，必须先了解测量介质的性质及特点。
在安装和使用液位计之前，务必先清理测量介质，防止污染或溶解物质的反应导致装置故障。
2.2 安装与调试在液位计安装过程中，必须确保设备周围干燥、通风、非易燃环境。
在确保安装位置正确的情况下，进行全面检查，确认所有管路与电气设施上的连接均正确无误。
然后，联通电源，确保系统正常运作。
在启动液位计之前，必须进行自行校准和调试。
2.3 操作维护在液位计运行过程中，必须保证仪器设备处于卫生、整洁状态，确保周围环境平稳、不受干扰。
时刻保持意识的避免撞击或碰触仪器部件。
在操作过程中，不要将手伸入到装置内部。
操作人员必须受过专业培训，掌握液位计的使用技巧。
2.4 废弃处理在废弃工业磁翻板液位计的过程中，必须遵循相关法律、法规及企业规章制度的要求，先将设备体系拆卸并清标示，保障液体的排移工作安全、通畅。
将拆卸下来的设备进行打包存放，以便后面进行安全处理。
3. 保养规程3.1 日常检查工业磁翻板液位计需要进行日常检查，以确保系统的稳定运行。
每次使用液位计前，必须先检查配件是否完整，是否有损坏。
每月至少进行一次液位计原始数据记录，以确保仪器运行状态正确无误。
3.2 申请检修在液位计使用过程中，如果发生故障，必须及时申请专业技术人员进行检修。
在外部检修过程中，操作人员需要配合检修人员完成设备检修和维护工作。
3.3 设备定保定期对工业磁翻板液位计的设备进行定期保养。
年度或8000小时以上的设备运行中，需对液位计进行彻底清洁并进行全面检测。
磁翻板式液位计安全操作及保养规程液位计是化工装置中不可或缺的测量设备，磁翻板式液位计作为一种常见的液位测量仪器，应用广泛。
磁翻板式液位计具有测量精度高、使用寿命长、结构简单等优点，但在使用过程中也需要注意安全操作和做好保养工作，以保障液位计的准确性和安全性。
一、安全操作规程1.液位计应安装在通风良好、温度适宜、光线充足、无腐蚀性气体和蒸汽等对仪器材质有影响的环境下。
2.安装前应检查液位计及安装管道、阀门等设备的完好性和正确性。
3.安装时应按液位计使用说明书中的要求正确安装，加固好各部件，连接管路应紧固密封，销子、螺栓等必须螺纹轻松转动。
同时还需在液位计的上、下部分安装闸阀或锁定销子等，以便液位计拆装及维修。
4.在使用过程中，应避免外力干扰，保持仪器的干净整洁。
若有灰尘或污物进入，应用清洁剂擦拭。
切勿用硬物刮刷。
5.使用前应检查油门式指示器是否工作正常，翻板是否平稳翻动，翻板动作灵敏、自由等。
6.液位计定位时应摇晃液位计，确保翻板不会被管道阀门等异物卡住。
安装完成后，还应进行试用，检查液位计的准确性和稳定性。
二、保养规程1.液位计在使用过程中应经常清洗，切勿用硬物刮刷。
使用时保持仪器的干净整洁以便观察和维护。
2.对于液位计磁环和磁翻板等部件应妥善保养。
清洗时，要用软质布或棉线轻拭，切勿用解剖钳、硬毛刷等刮伤其表面。
3.对于磁环和磁翻板部分需经常涂抹轻度润滑油，在运行中确保其自由翻动、不卡滞现象。
4.检查液位计安装固定件和连接部分是否松动，如有松动现象及时处理。
5.液位计在停用时，应拆卸下来进行细致的检查、清洗和维护工作。
长期不使用的液位计应放置在干燥、通风良好的地方。
总之，磁翻板式液位计是液位测量仪器中一种具有优秀特性的设备，其在化工装置中的应用越来越广泛。
在日常使用中，正确的操作和规律的保养，将有助于延长仪器的使用寿命，确保仪器的准确性和稳定性。
