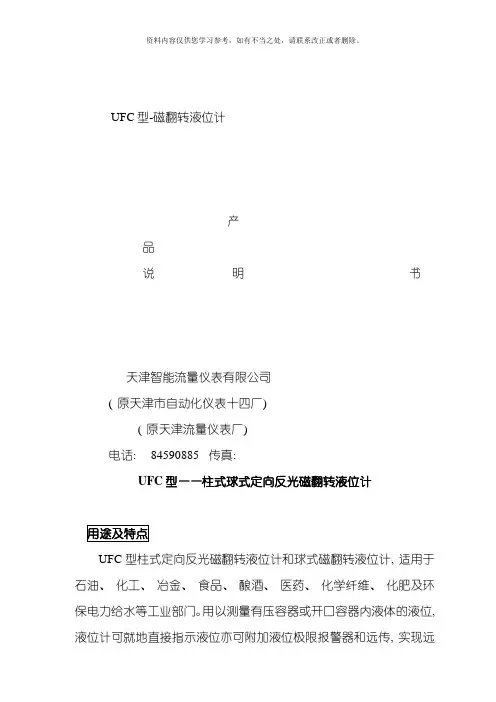

UFC型-磁翻转液位计
产
品
说
明
书
天津智能流量仪表有限公司
（原天津市自动化仪表十四厂）
（原天津流量仪表厂）电话：传真：
UFC型——柱式球式定向反光磁翻转液位计
用途及特点
UFC型柱式定向反光磁翻转液位计和球式磁翻转液位计，适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保电力给水等工业部门。用以测量有压容器或开口容器内液体的液位，液位计可就地直接指示液位亦可附加液位极限报警器和远传，实现远距离液位报警和监控。
本液位计还具有能测量腐蚀性介质及高工作压力下的液位和常温下流动性差及两种不同比重液体介面的特点，根据用户要求采用防腐金属材料或非金属材料制作的防腐型液位计及测量常温下流动性差而制作的带有蒸气加热的液位计和高压型液位计。特别是UFC型柱式定向反光磁翻转液位计，它有测量精度高，磁效应高，翻转灵活，红、白两色不退色，适宜在光线暗的场所应用，夜间可观察等特点。
本液位计结构简单维修方便，一般都采用不锈钢1Cr18Ni9Ti材料及各种耐腐材料，本液位计被测介质与指示系统是分离的，具有良好的密闭性。仪表指示为红白两色的反光柱与球和以厘米、分米、米为单位的刻度指示盘，指示明显醒目是本液位计独自特点。
工作原理
在与容器连接的连通管内，浮筒随管内的
液面上升、下降从而反映容器的液位变化，然
后通过浮筒内的磁钢，将液位的变化传输到红、
白指示反光柱上。液位上升时，红半萤光柱连
续翻向外面，液位下降时，白半反光柱连续翻
向外面。根据红半反光柱指示的液位高度读出
具体数值。
技术数据及规格
一、工作温度：可测量-20℃ ~ +150℃和150℃ ~ 500℃范围内各种液体。
工作温度在-20℃ ~ -80℃范围内，可选用保温夹套抽真空型
二、介质粘度：≤゜S
介质粘度大，但加温后可降低粘度的可考虑使用带蒸气加热套型或电热带型液位计。
三、防腐型液位计根据用户要求可采用聚氯乙烯PVC或玻璃钢及ABS工程塑料或无磁性的各种金属材料。
四、介质比重应大于等于cm3,小于等于2g/cm3。当介质比重范围高于2g/cm3或低于cm3时用户可提出协商解决。
五、工作压力：普通；高压用户应在订货时提供工作压力。
六、带蒸气加热套型液位计的加热套，可承受压力≤。
七、该液位计还可以测量两种不同介质比重液体的介面。
八、我厂还可以根据用户要求订做锅炉专用液面计。（红绿两色显示）
九、PZC系列（普通型）液位报警传感器
（一）上下限报警传感器
（二）液位传感器
FZC系列（防爆型）防爆等级：ExdⅡBT6液位报警传感器
（一）上下限报警传感器
柱
式
高温
型
高压型
侧装式
300-5000
安装方法及尺寸
L
1
为上下安装连接管的
中心孔距（mm）
300-5000
5000以上另议
1、侧装式法兰尺寸：
见图示。标准：
凸面法兰；DN25
也可按用户要求订做部标或非标侧装式安装法兰2、顶装式法兰尺寸：
见图示。标准：
凸面法兰；DN100
L
2
尺寸根据比重大小留量。（比重，留量200-1000mm）
顶装式安装法兰
L
总为总插入深度，L
1
为罐内深度即满量程，盲区大小根据比重大小，插入深度
而定（比重 g/cm3,盲区200-1000mm）如用户需要满量程显示，可在罐底预留浮筒导向管沉槽或沉管，沉槽尺寸由我厂技术人员提供。
安装法兰标准
1．对普通型侧装式二个安装法兰是按要求DN25，设计的，如用户安装需要其它尺寸在要订货时提出。
2．对普通型顶装式安装法兰按要求DN100，设计，如用户需要其它尺寸可在订货时提出。
3．防腐型的侧装式和顶装式的安装法兰尺寸与普通型的基本一样，也可根据用
户提出的尺寸加工。
4．耐高压侧装安装法兰尺寸按国标凹凸法兰DN25，PN5Mpa或凹凸法兰DN25，PN10Mpa加工。
5．带蒸气加热套型液位计的安装法兰同普通型侧装式法兰尺寸，加热套外径Ф76，加热套接头为G1/2″内螺纹接头。
辅助设备
排气接口：为避免在仪表使用时造成假液位而安装，也可安装排气阀门，接口尺寸为1/2″内螺纹。
排出接口：为在仪表使用过程中放空、取样、排污、清洗方便：也可安装其它阀门，接口尺寸为1/2″内螺纹。
上下限位报警装置：是为了对液面上下极限位置进行监控。
加热冷却装置：在低或高温条件下使用液位计时，通入蒸气或冷却水达到调节介质的流动性能和温度作用。
保温夹套抽真空：可实现高低温保温。
URG——B系列磁翻转液位传感器、变送器、显示仪，可实现液位远传指示，自动控制和声光报警，可在显示仪上设置任意两点为上下限报警点。
加热套型保温夹套抽真空型
保温套管尺寸：1/2"管螺纹
加热冷却介质压力：≤
安装使用与维修
1．液位计安装时，不允许有焊渣、石块、铁屑等杂物进入测量管内，液位计必须垂直安装，通过法兰或管件与容器连接。
2．侧装型液位计与容器的上下连接管之间均应设阀门，以便于仪表的维护检修。
3．侧装型液位计上下连接法兰的中心距为测量范围。
4．如被测介质含有杂质、沉淀物时，液位计要定期进行清洗。清洗时关闭上下阀门，打开排污阀及排气口处封堵，将测量管内残液放净后，即可打开下密封法兰，取出浮筒进行清洗。
5．浮筒清洗时不能用力敲打、明火烘烤，以防浮筒变形及浮筒内磁钢退磁。
6．清洗后安装浮筒时注意：有磁性部位在浮筒上方，请勿倒置。
7．在使用过程中，若指示球或柱翻转不正常，可用磁铁在表盘处上下移动修正。
8．液位计投入运行时，应先缓慢打开上阀门，然后慢慢打开下阀门，避免容器内受介质快速进入测量管内，浮筒突然受压变形而损坏。
9．浮筒不参加设备及测量管的耐压试验，浮筒的耐压试验应单独进行。测量管做耐压试验时，应将浮筒取出。被测容器做耐压试验时，应关闭液位上下连接阀门。
1．用户须提供被测介质的名称、比重、工作压力、工作温度、连接法兰标准或尺寸，是否需要配带法兰，如果其他方面有特殊要求，双方可共同协商解决。
2．用户如需由生产厂家为液位计配备阀门，可在订货时提出。
3．液位计的安装法兰一般为碳钢材料，如需要配不锈钢法兰，可在订货时提出。
4．如用户需要液位计的显示作参考计量之用，用户自行提供计量数据和标度尺寸在要订货时提出。
5．用户如需为液位计配报警器和普通型、防爆型液位报警传感器可在订货时提出，液位报警传感器分上下限液位报警传感器和液位传感器。
6．用户如选用顶装式液位计时应准确地提供插入深度及数据。
7．可按用户需要生产订做各种特殊型式的液位计（如顶顶式、侧顶式、下顶侧装式等）。
8．如用户需要介面计，必须提供准确的两种介质的名称和介质比重，两种介质比重之差不得小于cm3。
9．用户如需为液位计配URG——B型系列液位传感器、变送器及显示仪可在订货时提出。
