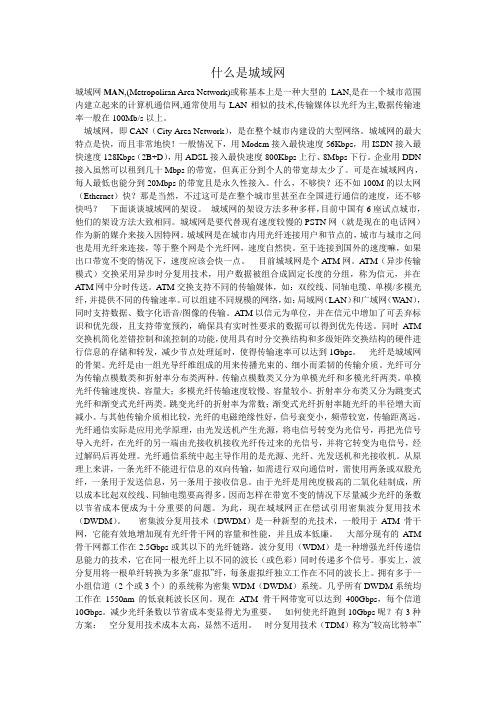

什么是城域网城域网MAN,(Metropoliran Area Network)或称基本上是一种大型的LAN,是在一个城市范围内建立起来的计算机通信网,通常使用与LAN相似的技术,传输媒体以光纤为主,数据传输速率一般在100Mb/s以上。
城域网，即CAN（City Area Network），是在整个城市内建设的大型网络。
城域网的最大特点是快，而且非常地快！一般情况下，用Modem接入最快速度56Kbps，用ISDN接入最快速度128Kbps（2B+D），用ADSL接入最快速度800Kbps上行、8Mbps下行。
企业用DDN 接入虽然可以租到几十Mbps的带宽，但真正分到个人的带宽却太少了。
可是在城域网内，每人最低也能分到20Mbps的带宽且是永久性接入。
什么，不够快？还不如100M的以太网（Ethernet）快？那是当然，不过这可是在整个城市里甚至在全国进行通信的速度，还不够快吗？下面谈谈城域网的架设。
城域网的架设方法多种多样，目前中国有6座试点城市，他们的架设方法大致相同。
城域网是要代替现有速度较慢的PSTN网（就是现在的电话网）作为新的媒介来接入因特网。
城域网是在城市内用光纤连接用户和节点的，城市与城市之间也是用光纤来连接，等于整个网是个光纤网，速度自然快。
至于连接到国外的速度嘛，如果出口带宽不变的情况下，速度应该会快一点。
目前城域网是个ATM网。
ATM（异步传输模式）交换采用异步时分复用技术，用户数据被组合成固定长度的分组，称为信元，并在ATM网中分时传送。
A TM交换支持不同的传输媒体，如：双绞线、同轴电缆、单模/多模光纤，并提供不同的传输速率。
可以组建不同规模的网络，如：局域网（LAN）和广域网（W AN），同时支持数据、数字化语音/图像的传输。
ATM以信元为单位，并在信元中增加了可丢弃标识和优先级，且支持带宽预约，确保具有实时性要求的数据可以得到优先传送。
同时ATM 交换机简化差错控制和流控制的功能，使用具有时分交换结构和多级矩阵交换结构的硬件进行信息的存储和转发，减少节点处理延时，使得传输速率可以达到1Gbps。
光纤通信系统技术的发展、挑战与机遇崔秀国;刘翔;操时宜;周敏【摘要】光纤通信系统是现代互联网时代的核心支撑系统之一.首先概述了光纤通信系统关键技术的发展,并分析了其在蓬勃发展的云时代中的发展驱动力及在此驱动力下未来光纤通信系统面临的挑战与机遇.结合这些挑战与机遇,分别从光纤通信系统总体网络架构、骨干网络技术、城域网络技术、接入网络技术和基于软件定义网的新型光传送网络技术等多个方面,综合阐述光纤通信系统技术在云时代的演进发展趋势,以更有效地为未来互联网、数据中心互联、物联网、5G移动网络及智慧家居和智慧城市提供强有力的技术支撑.【期刊名称】《电信科学》【年(卷),期】2016(032)005【总页数】10页(P34-43)【关键词】光纤通信;云时代;光传送网;数据中心互联;5G移动网络;智慧家庭和智慧城市【作者】崔秀国;刘翔;操时宜;周敏【作者单位】华为技术有限公司,广东深圳518129;华为技术有限公司,广东深圳518129;华为技术有限公司,广东深圳518129;华为技术有限公司,广东深圳518129【正文语种】中文【中图分类】TN914从高锟（Charles K Kao）博士在1966年发表了《Dielectricfiber surface waveguides for optical frequencies》，首次提出了低损光纤理论，为光通信产业打开了一扇希望之门，到今天光通信系统的大规模应用部署，促进了全社会的发展，给全人类的工作生活带来了便利，光通信产业已经度过了整整50周年的风风雨雨。
现如今，光通信不仅仅局限于电信业本身，实际上已经成为影响和促进社会众多其他产业发展的中坚力量，关系到全世界的经济发展和社会进步。
站在今天，至少可以说现在取得的成就是辉煌的。
展望未来，不禁要思考如何把握光通信系统技术的发展趋势，迎接瞬息万变的社会产业变革带来的挑战，构建光通信产业健康发展的美好未来。
在过去的30年，光纤通信系统高速发展［1-5］。
一阶段作业单项选择题（共20道小题，共100.0分）1.在目前的实用光纤通信系统中采用___________ 调制方式，即将调制信号直接作用在光源上，使光源的输出功率随调制信号的变化而变化。
A.直接B.间接C.外D.分接2.光纤通信的三个低损耗窗口是1310nm、850nm、__________μm。
A.1560B.1550C. 1.55D. 1.513.渐变型光纤是指___________是渐变的。
A.纤芯和包层的折射率B.纤芯的折射率C.包层的折射率D.模式数量4.下面哪一句话是不正确的。
A.光波是一种电磁波，在光纤中传输时一定服从驻波方程B.光波是一种电磁波，在光纤中传输时一定服从麦克斯韦方程组C.光波是一种电磁波，在光纤中传输时一定服从波动方程D.光波是一种电磁波，在光纤中传输时一定服从亥姆霍兹方程5.相位常数是指均匀平面波在均匀介质中传输时，每传播产生的相位变化。
A.任意、1秒B.理想、1米C.各向同性、1小时D.无限大、单位距离6.全反射条件是____________________。
A.n1 sinθ1=n2 sinθ2B.k0n1<β< k0n2C.0≤φ≤φmaxD.n1 > n2，900>θ1≥θc7.当光纤纤芯的折射率与包层的折射率时，称为弱导波光纤。
A.差2倍B.相差很大C.差别极小D.相等学生答: [C;]8.在子午面上的光射线在一个周期内和该平面中心轴交叉两次，这种射线被称为。
A.反射线B.子午线C.斜射线D.折射线知识点: 阶跃型光纤学生答案:[B;]得分: [5] 试题分值:5.09.只有满足条件的射线能够在纤芯和包层交界面处形成，从而将入射波的能量全部转移给反射波。
A.辐射波、全反射B.全反射、泄漏波C.单模传输、衰减波D.入射角≥介质交界面处的临界角、全反射知识点: 阶跃型光纤学生答案:[D;]得分: [5] 试题分值:5.010.阶跃型光纤中数值孔径的计算式为____________________。

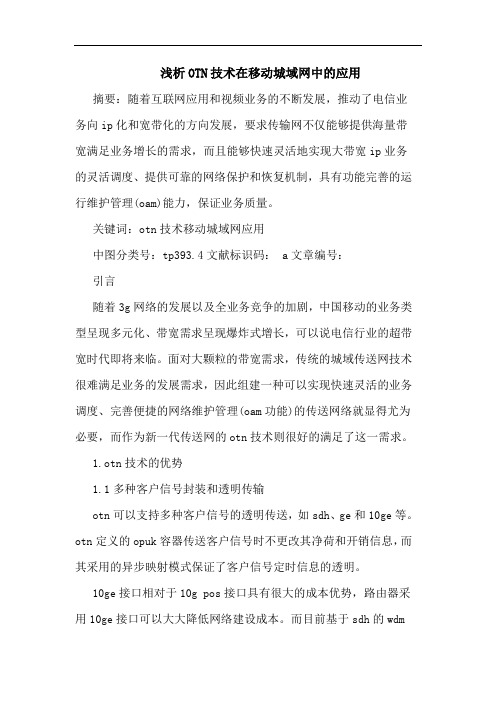

浅析OTN技术在移动城域网中的应用摘要：随着互联网应用和视频业务的不断发展，推动了电信业务向ip化和宽带化的方向发展，要求传输网不仅能够提供海量带宽满足业务增长的需求，而且能够快速灵活地实现大带宽ip业务的灵活调度、提供可靠的网络保护和恢复机制，具有功能完善的运行维护管理(oam)能力，保证业务质量。
关键词：otn技术移动城域网应用中图分类号：tp393.4文献标识码： a文章编号：引言随着3g网络的发展以及全业务竞争的加剧，中国移动的业务类型呈现多元化、带宽需求呈现爆炸式增长，可以说电信行业的超带宽时代即将来临。
面对大颗粒的带宽需求，传统的城域传送网技术很难满足业务的发展需求，因此组建一种可以实现快速灵活的业务调度、完善便捷的网络维护管理(oam功能)的传送网络就显得尤为必要，而作为新一代传送网的otn技术则很好的满足了这一需求。
1.otn技术的优势1.1多种客户信号封装和透明传输otn可以支持多种客户信号的透明传送，如sdh、ge和10ge等。
otn定义的opuk容器传送客户信号时不更改其净荷和开销信息，而其采用的异步映射模式保证了客户信号定时信息的透明。
10ge接口相对于10g pos接口具有很大的成本优势，路由器采用10ge接口可以大大降低网络建设成本。
而目前基于sdh的wdm系统主要是针对sdh信号的传送，无法实现对10ge lan信号的透明传送。
因此，wdm系统引入otn接口是路由器采用10ge接口的前提条件。
1.2大颗粒调度和保护恢复otn技术提供3种交叉颗粒，即odu1（2.5 gbit/s）、odu2（10 gbit/s）和odu3（40 gbit/s）。
高速率的交叉颗粒具有更高的交叉效率，使得设备更容易实现大的交叉连接能力，降低设备成本。
经过测算，基于otn交叉设备的网络投资将低于基于sdh交叉设备的网络投资。
在otn大容量交叉的基础上，通过引入ason智能控制平面，可以提高光传送网的保护恢复能力，改善网络调度能力。
基于 OXC技术的全光网络改造方案研究摘要：介绍 OXC（光交叉连接）技术原理及关键技术，以某地市城域网OTN（光传送网）OXC 改造为案例，结合网络资源现状，分析现有 OTN 网络存在的问题，给出城域核心调度环光层 OXC 改造方案。
经过工程改造前后现场测试数据对比和分析，证明在城域OTN 网络核心调度层引入 OXC 技术，可以有效节省空间和动力资源，降低工程造价，优化运维效率，提升业务承载质量。
关键词：全光网络； ROADM（可重构光分插复用器）； OXC（光交叉连接）1 OXC(光交叉连接)技术原理及关键技术概述1.1 OXC 技术原理OXC 是一种更为灵活的全光交叉调度方式。
相比于传统 ROADM（可重构光分插复用器）基于分离板件的方式，OXC 采用集成式互连构建全光交换资源池，实现高集成度、无纤化的全光交叉，有效提升了大颗粒业务的交换效率。
OXC 主要由输入部分、光交叉连接部分、输出部分、控制和管理部分及本地上下业务接口五大部分组成，基本结构如图 1 所示。
图 1 OXC基本结构图1.2 OXC 关键技术1）光背板技术光背板技术是一种在聚合物上实现高密度光纤互连的技术，把复杂的光纤集成为一块光背板，做薄做小，与 OXC 设备电背板放置在一起，提升集成度，实现 OXC 站点内各光板的互联。
目前在 OXC 设备中，光背板是将多组带状光纤自动印刷到柔性板材中，形成一个光纤网，即柔性光背板。
柔性光背板体积小，安装方便，可实现 OXC各光板间的全网状互联。
2）高密度光连接器技术OXC 的光连接器必须具备两个特点。
一是高密度，对于 16 维 OXC 光连接器至少要达到 32 芯光纤，32 维 OXC 至少要达到 64 芯光纤，才能保证OXC 站点内各光板的全互联。
实际上还要给监控、检测、环回等功能预留连接光纤，所需要的光纤芯数更多。
二是可以盲插，需要连接器具备高对接精度、多次插拔的可靠性、弹性设计、低插损等特点。
城域网城域网概念：网络运营商在城市范围内提供各种信息服务，以宽带光传输网络为开放平台，以 TCPIP 协议为基础密集波分复用技术的推广导致广域网主干线路带宽扩展城域网分为核心交换层（高速数据交换），边缘汇聚层（路由与流量汇聚），用户接入层（用户接入和本地流量控制）层次结构优点：层次定位清楚，接口开放，标准规范，便于组建管理核心层基本功能：(设计重点：可靠性，可扩展性，开放性) 连接汇聚层，为其提供高速分组转发，提供高速安全 QoS 保障的传输环境；实现主干网络互联，提供城市的宽带 IP 数据出口；提供用户访问 INTERNET 需要的路由服务；汇聚层基本功能：汇聚接入层用户流量，数据分组传输的汇聚，转发与交换；本地路由过滤流量均衡，QoS 优先管理，安全控制，IP 地址转换，流量整形；把流量转发到核心层或本地路由处理；组建运营宽带城域网原则：可运营性，可管理性，可盈利性，可扩展性管理和运营宽带城域网关键技术：带宽管理，服务质量 QoS，网络管理，用户管理，多业务接入，统计与计费，IP 地址分配与地址转换，网络安全宽带城域网在组建方案中一定要按照电信级运营要求（考虑设备冗余，线路冗余以及系统故障的快速诊断与自我恢复）服务质量 QoS 技术：资源预留，区分服务，多协议标记转换管理带宽城域网 3 种基本方案：带内网络管理，带外网络管理，同时使用带内带外网络管理带内：利用传统电信网络进行网络管理，利用数据通信网或公共交换电话网拨号，对网络设备进行数据配置。
带外：利用 IP 网络及协议进行网络管理，利用网络管理协议建立网络管理系统。
对汇聚层及其以上设备采用带外管理，汇聚层一下采用带内管理宽带城域网要求的管理能力表现在电信级的接入管理，业务管理，网络安全网络安全技术方面需要解决物理安全，网络安全和信息安全。
宽带城域网基本技术与方案（SDH 城域网方案；10GE 城域网方案，基于 ATM 城域网方案）。
OTN技术发展及其在城域网应用探讨摘要：网络在给人们带来便利的同时，网络运营商业务需求也在逐渐地增大，传统的城域网建设所面临的问题也接踵而至。
比如，由于设备功能的局限性，已经跟不上现今信息网络的发展等，OTN技术的出现正好解决了这些问题。
本文现就城域网中OTN技术的应用展开探讨。
关键词：OTN技术；特征；城域网；应用1 OTN技术概述随着各运营商在全业务推进力度的加大和网络发展的转型，各类GE以上大颗粒业务在城域网内的调度要求越来越高，在这一背景下，城域传送网内如何应用光网络技术进行组网和应用正在成为网络发展的重要课题，OTN正是光网络技术发展的重要方向。
OTN技术通过ITU-T对新一代光输送体系及数字传输体系进行标准化，对在传统WDM网络中存在的无波长、子波长业务调度水平较低的问题进行了有效解决，并实现了传统电域和光域，即数字传输方式和模拟传输方式的突破，成为了电域和光域共同认可的统一标准。
在OTN技术中，其基本处理对象多是波长业务，实现传输网向多波长光信号网的转化，兼备了光信号和电信号处理优势，通过OTN技术，可以实现传输宽带业务容量的提升，强化业务信号的生存性能和传输性能，光分插复用器的构建和引用，OTN和ODUK的多维性和交叉性能够更好地体现出来，实现光传输网组网能力的提升。
通过向前纠错技术的应用，能够对光层传输距离进行有效增加，并且由于在OTN技术中采用的光信号层传输和电信号层传输的方式进行传输，能够实现数据传输业务在信号安全方面能力的提升。
2 OTN技术的主要特征①网络可管理性较强。
在OTN技术中，全面呈现了光层与电层两个不同级别的开销字节，与传统SDH开销相同，经过逐级复用与监控，进而对网络性能做出深入分析，找到出现故障的具体原因。
OTN技术不仅在较大幅度上提高了波分复用网络的可管理能力，还让OTN网络的OAM&P能力获得了有效提升。
②运行能力较为可靠。
在OTN技术组网中，大量运用的环网保护技术能够逐步转变为Mesh组网，并且不会对原本业务产生任何不利影响。
