中级维修电工实操考核

中级电工实操题总汇本文没有明显的格式错误和有问题的段落，只需要进行小幅度的改写。

维修电工国家职业资格四级技能考核试卷02考试时间为250分钟。

请在试卷标封处填写姓名、准考证号和所在单位名称。

仔细阅读各种题目的回答要求，在规定位置填写答案。

不要在试卷上乱写乱画，也不要在标封区填写无关内容。

试题一、三相异步电动机四点限位控制线路的安装和调试考试时间为100分钟，本题分值为30分。

根据电气安装规范，完成三相异步电动机四点限位控制线路的安装、接线和调试。

考核要求包括正确安装和接线、符合国家电气安装规范、紧固导线、布局合理、导线进线槽，以及通电调试，并达到控制要求。

所有操作必须符合行业安全文明生产规范。

回答问题包括负载为0.75KW、7.5KW、11KW和22KW的三相异步电机所需的铜导线、交流接触器、空气开关和熔断器的额定电流。

试题二、M7130平面磨床、Z35摇臂钻床、（或类似，如M7120平面磨床、T68镗床、C6140车床等）电气控制线路的故障检查、分析及排除考试时间为50分钟，本题分值为20分。

在两个不同电气控制线路对应的工位中随机抽取一个，排除该线路上的故障。

考核要求包括排除电气控制线路中的三个故障、观察设备的运行状况、画出故障点局部电路图并标明故障点位置，以及所有操作必须符合行业安全文明生产规范。

试题三、用PLC对两台电动机顺序启动、逆序停止电路改造考试时间为50分钟，本题分值为30分。

根据电气安装规范，完成用PLC对两台电动机顺序启动、逆序停止电路的编程和调试。

考核要求包括正确完成电路和绘制的I/O接线图、符合国家电气安装规范、编程和调试，以及所有操作必须符合行业安全文明生产规范。

1.正确识读电路图，将控制电路改为PLC控制，并填写I/O分配表和绘制I/O接线图。

2.正确完成PLC控制系统的I/O接线。

3.编制满足控制要求的PLC程序，并下载到PLC中。

4.通电调试，确保控制要求得到满足。

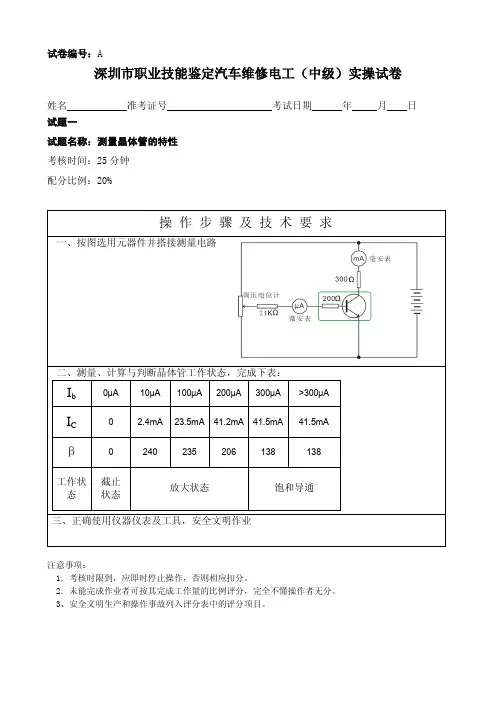

试卷编号：A深圳市职业技能鉴定汽车维修电工（中级）实操试卷姓名准考证号考试日期年月日试题一试题名称：测量晶体管的特性考核时间：25分钟配分比例：20%二、测量、计算与判断晶体管工作状态，完成下表：A 300μA >300μA41.2mA 41.5mA 41.5mA206 138 138注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。

3、安全文明生产和操作事故列入评分表中的评分项目。

姓名准考证号考试日期年月日试题二试题名称：画出汽车发电机电子调节器基本电路图并搭接线路考核时间：20分钟配分比例：25%三、正确使用仪器仪表及工具，安全文明作业既是工作电源又是电子调节器的检测电源，R1、R2组成分压电路，当+B电压较高时，分压点电压升高，截止，磁场线圈电流消失，从而使+B电压下降，分压点电压也随之下降，VS截止，基极，使VT2导通，发电机重新开始工作，如此周而复始。

注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。

3、安全文明生产和操作事故列入评分表中的评分项目。

姓名准考证号考试日期年月日试题三试题名称：检修硅整流发电机考核时间：20分钟配分比例：25%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。

3、安全文明生产和操作事故列入评分表中的评分项目。

姓名准考证号考试日期年月日试题四试题名称：电喷发动机怠速不稳电路故障的检测与排除考核时间：20分钟配分比例：30%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。

3、安全文明生产和操作事故列入评分表中的评分项目。

姓名准考证号考试日期年月日试题二试题名称：检修并装配点火分电器考核时间：20分钟配分比例：25%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

电工中级等级实操考试题库一、安全用电与电工操作规程1. 电工在进行操作前应进行哪些安全检查？2. 描述电工在高压环境下的安全操作规程。

3. 电工在进行电气设备维修时应注意哪些安全事项？4. 简述电工在遇到紧急情况时的应急处理流程。

二、电气元件识别与测试1. 列举常见的低压电气元件，并简述其功能。

2. 如何使用万用表测试电阻、电压和电流？3. 描述使用钳形电流表测量电流的步骤。

4. 简述如何判断一个电容器是否损坏。

三、电路图识读与分析1. 解释电路图中常见的符号及其代表的元件。

2. 描述如何根据电路图进行电路故障分析。

3. 简述如何根据电路图进行电路连接。

4. 举例说明如何使用电路图进行电路设计。

四、电气线路安装与调试1. 描述电气线路的安装流程。

2. 简述电气线路安装中的接线规范。

3. 描述如何进行电气线路的调试。

4. 简述电气线路安装完成后的检查与测试。

五、电动机与变压器的维护与检修1. 简述三相异步电动机的工作原理。

2. 描述电动机的日常维护要点。

3. 简述电动机常见故障及其检修方法。

4. 描述变压器的工作原理及维护要点。

六、PLC编程与自动化控制1. 解释PLC的基本概念及其在工业自动化中的应用。

2. 简述PLC编程的基本步骤。

3. 描述如何使用PLC进行自动化控制电路的设计。

4. 举例说明PLC在实际工程中的应用案例。

七、电气故障诊断与处理1. 简述电气故障的常见类型及其原因。

2. 描述电气故障诊断的基本方法。

3. 简述电气故障处理的一般流程。

4. 举例说明如何使用专业工具进行电气故障诊断。

八、电工实操技能1. 描述如何进行电缆的剥线和接线操作。

2. 简述如何进行电气设备的拆装。

3. 描述如何进行电气设备的绝缘电阻测试。

4. 简述如何进行电气设备的接地测试。

九、电工工具与仪器使用1. 列举电工常用的工具和仪器，并简述其用途。

2. 描述如何正确使用螺丝刀、钳子等基本电工工具。

3. 简述如何使用电烙铁进行焊接操作。

维修电工中级操作技能考核试卷维修电工中级操作技能考核试卷考件编号：_______ 姓名：________ 准考证号：________ 单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）总分60分，考核时间60分钟。

试题2、三相异步电动机的拆装、检测总分40分，考核时间60分钟。

维修电工中级操作技能考核准备通知单（考生）姓名：_________ 准考证号：______________ 单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）（由考场准备）根据考核题图，在规定的时间内完成控制电路的接线、调试，达到考核题规定的要求。

试题2、三相异步电动机的拆装、检测（由考场准备）根据考核要求，在规定的时间内完成电动机的拆装、调试，达到考核题规定的要求。

维修电工中级操作技能考核准备通知单（考场）试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）1.电工工具1套2.电机1个3.导线若干4.检测仪器1套5.正反转运行手动控制线路图试题2、三相异步电动机的拆装、检测1.电机1个2.电工工具1套3.导线若干4.检测仪器1套5.其他必要的器材若干维修电工中级操作技能考核试卷考件编号：_______ 姓名：________ 准考证号：________ 单位：___________总成绩表序号试题名称配分（权重）得分备注1 安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机） 602 三相异步电动机的拆装、检测 40合计 100统分人：年月日维修电工中级操作技能考核评分记录表考件编号：_______ 姓名：________ 准考证号：________ 单位：___________试题1、安装和调试三相异步电动机正反转运行手动控制线路及通电运行（给定电机）完成题操作时间为60分钟，每超出1分钟从本题中扣1%，操作超过10分钟，本题为零分。
