滚压直螺纹连接钢筋的加工与检验

钢筋滚压直螺纹套筒连接施工与质量控制要点概述及解释说明1. 引言1.1 概述钢筋滚压直螺纹套筒连接是一种常用的钢筋连接方式，适用于混凝土结构中的梁柱、墙体等部位。

该连接方式具有强度高、可靠性好等优势，已在建筑工程中得到广泛应用。

本文主要探讨钢筋滚压直螺纹套筒连接施工与质量控制方面的要点，以便提供相关从业人员施工操作与质量管理的参考。

1.2 文章结构本文将分为五个部分进行阐述。

引言部分对钢筋滚压直螺纹套筒连接施工与质量控制的要点进行概述说明，接下来的三个部分将重点围绕施工要点、质量控制要点以及实际应用案例分享与分析展开论述。

最后，文章将给出结论总结，并对未来该领域的发展趋势和后续研究建议进行展望。

1.3 目的本文旨在系统介绍钢筋滚压直螺纹套筒连接施工与质量控制的要点，帮助读者深入了解该连接方式的施工原理、步骤及质量控制原则。

同时，通过实际应用案例的分享与分析，揭示在实践中可能遇到的挑战以及应对方案，并对结果进行评估与总结。

最后，本文还将探讨该领域未来的发展趋势和提出后续研究的建议，为相关从业人员和研究者提供参考。

2. 钢筋滚压直螺纹套筒连接施工要点2.1 施工原理钢筋滚压直螺纹套筒连接是一种常用的钢筋连接方式，在施工中需要遵循以下原理：-首先，滚压直螺纹套筒连接的基本原理是通过将两根钢筋分别插入连接套筒的两端，然后通过专用设备对套筒进行滚压，使其内部形成直螺纹。

这样可以确保钢筋与套筒之间形成牢固的力学锚固。

-其次，施工过程中需要注意对接头材料的选择。

一般情况下，使用优质的碳素结构钢制成的连接套筒和相应规格的钢筋是最常见的选择。

-最后，施工时需要严格按照技术规范进行操作，并确保施工人员掌握正确的操作方法和设备使用技巧。

2.2 施工步骤具体的施工步骤如下：第一步：准备工作在正式进行滚压直螺纹套筒连接之前，需要做好以下准备工作：1）检查和清理待连接的钢筋和套筒，确保表面没有杂物和锈蚀。

2）检查连接设备的状态，确保其正常工作。

钢筋（剥肋）滚轧直螺纹接头验收规程为了保证钢筋（剥肋）滚轧直螺纹连接接头的强度达到国家行业标准JGJ107-2003中1级接头的要求，制定本规程。

一、钢筋（剥肋）滚轧直螺纹丝头的验收1、加工的钢筋丝头应逐个自检，出现不合格丝头时应切去重新加工；2、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。

3、外观及外形检验：钢筋丝头螺纹应纹应饱满，不得有螺纹大径低于螺纹中径的不完整丝扣。

螺纹大径大于螺纹中径而小于标准大径的有缺陷丝扣，累计长度不得超过两个螺纹周长。

4、滚丝螺纹长度用专用环规检查在环规的缺口范围内。

5、滚轧螺纹丝头用螺纹通规检查，通规能拧入。

6、滚轧螺纹丝头用螺纹止规检查，止规不能拧入或不能全部拧入。

7、滚轧直螺纹丝头的强度达到JGJ107-2003中1级接头的强度要求。

8、钢筋直螺纹丝头应有保护帽或连接套保护丝头。

二、直螺纹连接套筒的验收1、直螺纹连接套筒应由质检员随机抽样进行检验。

每批随机抽检5%，抽检合格率应大于95%，当抽检合格品率小于95时，应另抽取同样数量重新检验。

当两次抽检的平均合格率不小于95%时，应判此批合格，若合格品率仍小于95%时，则应对该批连接套进行逐个检验，合格者方可使用。

2、连接套有合格证和材料质量证明书（材质单）。

3、连接套用通规检查能旋入。

4、连接套用止规检查不能旋入或不能全部旋入。

5、连接套一端应有塑料保护盖。

6、塑料保护盖上有与连接钢筋规格相同的规格标志。

7、连接套强度达到JGJ107-2003中1级接头的要求。

三、钢筋（剥肋）滚轧直螺纹接头的验收1、同一施工条件下采用同一批材料的同等级同型式同规格的接头，以500个为一个验收批，不足500个的也做为一个验收批。

2、对每一验收批接头，必须在工程结构中随机截取3个试件进行单向拉伸试验，当每个试件单向拉伸试验均达到强度要求时，该验收批判为合格。

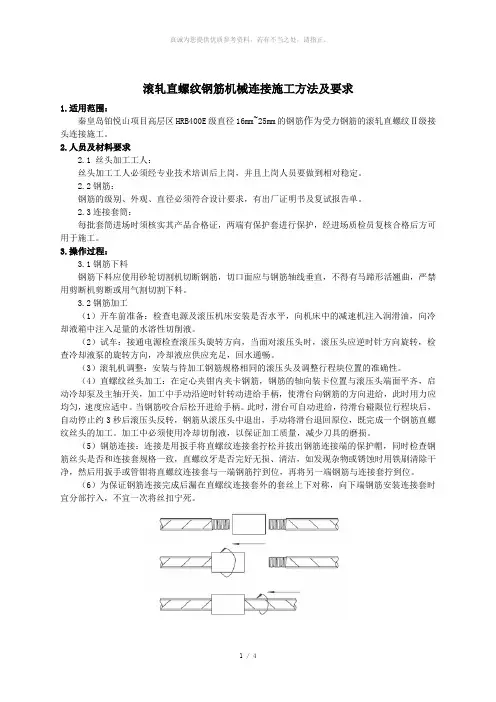

滚轧直螺纹钢筋机械连接施工方法及要求1.适用范围：秦皇岛铂悦山项目高层区HRB400E级直径16mm~25mm的钢筋作为受力钢筋的滚轧直螺纹Ⅱ级接头连接施工。

2.人员及材料要求2.1 丝头加工工人：丝头加工工人必须经专业技术培训后上岗，并且上岗人员要做到相对稳定。

2.2钢筋：钢筋的级别、外观、直径必须符合设计要求，有出厂证明书及复试报告单。

2.3连接套筒：每批套筒进场时须核实其产品合格证，两端有保护套进行保护，经进场质检员复核合格后方可用于施工。

3.操作过程：3.1钢筋下料钢筋下料应使用砂轮切割机切断钢筋，切口面应与钢筋轴线垂直，不得有马蹄形活翘曲，严禁用剪断机剪断或用气割切割下料。

3.2钢筋加工（1）开车前准备：检查电源及滚压机床安装是否水平，向机床中的减速机注入润滑油，向冷却液箱中注入足量的水溶性切削液。

（2）试车：接通电源检查滚压头旋转方向，当面对滚压头时，滚压头应逆时针方向旋转，检查冷却液泵的旋转方向，冷却液应供应充足，回水通畅。

（3）滚轧机调整：安装与待加工钢筋规格相同的滚压头及调整行程块位置的准确性。

（4）直螺纹丝头加工：在定心夹钳内夹卡钢筋，钢筋的轴向装卡位置与滚压头端面平齐，启动冷却泵及主轴开关，加工中手动沿逆时针转动进给手柄，使滑台向钢筋的方向进给，此时用力应均匀，速度应适中。

当钢筋咬合后松开进给手柄。

此时，滑台可自动进给，待滑台碰限位行程块后，自动停止约3秒后滚压头反转，钢筋从滚压头中退出，手动将滑台退回原位，既完成一个钢筋直螺纹丝头的加工。

加工中必须使用冷却切削液，以保证加工质量，减少刀具的磨损。

（5）钢筋连接：连接是用扳手将直螺纹连接套拧松并拔出钢筋连接端的保护帽，同时检查钢筋丝头是否和连接套规格一致，直螺纹牙是否完好无损、清洁，如发现杂物或锈蚀时用铁刷清除干净，然后用扳手或管钳将直螺纹连接套与一端钢筋拧到位，再将另一端钢筋与连接套拧到位。

（6）为保证钢筋连接完成后漏在直螺纹连接套外的套丝上下对称，向下端钢筋安装连接套时宜分部拧入，不宜一次将丝扣宁死。

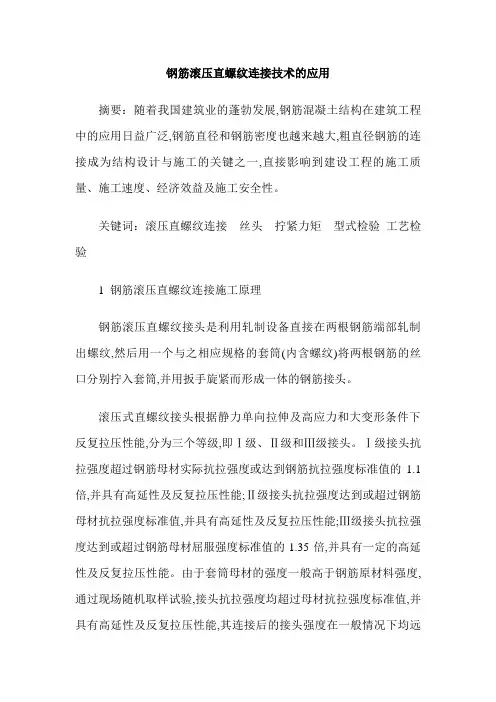

钢筋滚压直螺纹连接技术的应用摘要：随着我国建筑业的蓬勃发展,钢筋混凝土结构在建筑工程中的应用日益广泛,钢筋直径和钢筋密度也越来越大,粗直径钢筋的连接成为结构设计与施工的关键之一,直接影响到建设工程的施工质量、施工速度、经济效益及施工安全性。

关键词：滚压直螺纹连接丝头拧紧力矩型式检验工艺检验1 钢筋滚压直螺纹连接施工原理钢筋滚压直螺纹接头是利用轧制设备直接在两根钢筋端部轧制出螺纹,然后用一个与之相应规格的套筒(内含螺纹)将两根钢筋的丝口分别拧入套筒,并用扳手旋紧而形成一体的钢筋接头。

滚压式直螺纹接头根据静力单向拉伸及高应力和大变形条件下反复拉压性能,分为三个等级,即Ⅰ级、Ⅱ级和Ⅲ级接头。

Ⅰ级接头抗拉强度超过钢筋母材实际抗拉强度或达到钢筋抗拉强度标准值的1.1倍,并具有高延性及反复拉压性能;Ⅱ级接头抗拉强度达到或超过钢筋母材抗拉强度标准值,并具有高延性及反复拉压性能;Ⅲ级接头抗拉强度达到或超过钢筋母材屈服强度标准值的1.35倍,并具有一定的高延性及反复拉压性能。

由于套筒母材的强度一般高于钢筋原材料强度,通过现场随机取样试验,接头抗拉强度均超过母材抗拉强度标准值,并具有高延性及反复拉压性能,其连接后的接头强度在一般情况下均远高于设计要求。

而且不同直径(仅限相差一个等级)的钢筋可以采用异径套筒连接,该连接技术适用于一切抗震设防和非设防的混凝土工程结构,并用于直径14mm～50mm,HRB335和HRB400钢筋在任意方向同径及异径连接。

2 钢筋滚压直螺纹连接施工及质量控制2.1 连接接头分类如表1所示。

钢筋完全不能转动,通过转动连接钢筋,用锁母锁紧钢筋加锁母型。

2.2 连接套筒的质量控制(1)套筒设计：设计套筒尺寸时,应使套筒的净截面积与套筒材料强度的乘积大于钢筋面积与钢筋标准强度乘积的1.1倍;套筒的内螺纹应满足产品功能要求,其公差带宜选用6H或7H。

(2)套筒原材料：通常采用45#优质碳素结构钢,生产加工前对原材料的机械性能进行抽样复检。
