京沪高速铁路轨道施工介绍

京沪高铁简支箱梁预制施工工艺摘要京沪高速铁路无砟轨道采用了CRTSⅡ型板式无砟轨道结构，对简支箱梁梁面平整度和预埋件提出了很高要求，本文以京沪高铁某梁场为例简要介绍了适用于Ⅱ型板式无砟轨道结构的简支箱梁预制施工工艺。

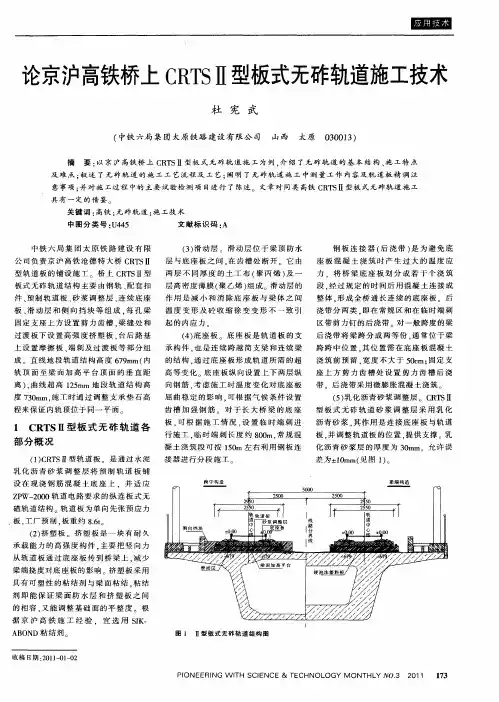

关键词京沪高铁CRTSⅡ型板式无砟轨道箱梁预制施工工艺1箱梁简介京沪高铁是世界上一次建设标准最高、线路最长的高速铁路，设计运营速度达到了380km/h，所采用的轨道结构主要是CRTSII型板式无碴轨道结构。

这种新型的轨道结构对预制箱梁提出了新的接口要求，和以往铁路客专箱梁相比，具有如下特征：（1）取消两侧检修平台，梁宽由13.4m变更为12m。

（2）底座板下的梁面设置了加高平台，形成六面形排水坡构造，要求在箱梁混凝土浇筑时一次成型。

梁端1.45m加高平台比中部加高平台底50mm，用于放置高强挤塑板。

（3）加高平台固定支座端设置了剪力齿槽，两侧设置了2～3排侧向挡块齿槽。

（4）梁面防水采用喷涂聚脲防水层，在架梁后施工。

京沪高铁某梁场共有预制梁615孔，为无碴轨道后张法预应力混凝土双线简支箱梁，单箱单室等高度形式，梁高均为3.05m，桥面宽12m，横桥向支座中心距为4.5m。

梁体混凝土采用C50高性能混凝土约320方，采用C50无收缩混凝土封锚，采用1×7-15.2-1860型预应力钢绞线，自锚式拉丝锚固体系。

2施工工艺2.1工艺流程以采用的横列式台座布置，移梁小车横移梁，钢筋分体绑扎的某梁场为例，介绍制梁工艺流程如图2.1。

2.2工艺操作要点2.2.1模板工程模板均采用厂制成套模板，分为底模、侧模、端模、内模四大部分。

采用移梁小车横移梁方式，按1个台座1套底模、2个台座共用1套侧模的方案配置，内模、端模与侧模按1：1的比例配置。

模板首次使用时，将其与混凝土接触的表面全部打磨干净，然后涂防锈油，再重复打磨、涂油两至三次，确保模板表面光滑、首次混凝土表面色泽一致。

各部分模板安装要点如下：（1）底模：底模固定在制梁台座上，按设计要求设置反拱，并预留梁体压缩量。

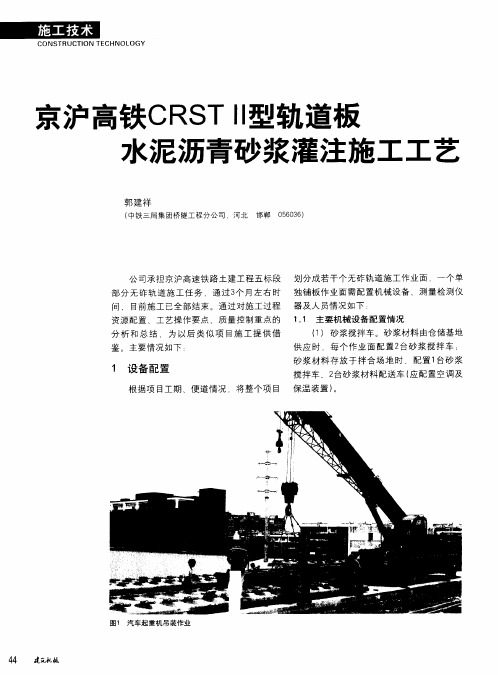

京沪高铁某特大桥轨道板铺设施工方案京沪高铁特大桥轨道板铺设施工方案
在京沪高铁特大桥施工中，轨道板的铺设是一个重要环节。

为确保施工质量、进度和安全，特制定以下方案：
1. 在确定轨道位置后，先进行场地清理和平整工作。

2. 在施工区域进行基础预埋检查，确保基础牢固。

3. 采用适宜的机械设备，进行铺设前的准备工作，如轨道板的调整和拼接。

4. 在合适的时间，将轨道板从运输车辆上卸载到指定位置。

5. 结合工作中的实际情况，进行必要的调整和修正，确保轨道板的平整度和连接牢固。

6. 严格按照设计要求，确定轨道板的铺设方向和高度，保证轨道线路的完整性和稳定性。

7. 在铺设过程中，及时清理碎石和杂物，确保轨道板的接缝完整。

8. 在轨道板铺设完成后，进行检查验收，确保符合质量标准。

9. 施工完成后，对工地进行清理，确保环境卫生和安全。

以上是本次京沪高铁特大桥轨道板铺设的施工方案，经过合理规划和严格执行，将确保施工顺利进行，保障工程质量和安全。

第 1 页共 1 页。

本刊特稿Special Contribution1 工程简介1.1　概况京沪高速铁路线路自北京南站至上海虹桥站，新建铁路全长1 318 k m 。

全线共设北京南、天津西、济南西、南京南、虹桥等21个车站。

设计速度350 km/h，初期运营300 km/h。

线间距5.0 m；一般最小曲线半径7 000 m；最大坡度20‰；到发线有效长度650 m；列车类型为动车组。

规划输送能力为单向8 000万人／年。

1.2　特点一是技术复杂。

高速铁路涵盖多学科、集成多种高新技术、采用大量新材料和新工艺，是庞大复杂的系统工程。

我国高速铁路发展既立足国内又博采众长，使引进技术和自主研发相结合。

其中京沪高速铁路是由我国自行设计、自行施工，通过引进消化吸收京沪高速铁路工程概况再创新提高设备自主化水平。

高速铁路动车组将采用在国内制造并适应我国国情的新车型。

二是工程规模大。

京沪高速铁路是世界上一次建成线路最长、标准最高的高速铁路，也是新中国成立以来一次投资规模最大的建设项目。

线路穿越华北和长江中下游两大平原，跨越海河、黄河、淮河、长江四大水系。

沿线工程地质复杂。

全线桥梁总长1 061 km，铺设无砟轨道1 196 km。

三是涉及方面广。

京沪高速铁路途经7省市的66个县、11个百万以上人口的大城市，沿线道路及河网密集，电力通信线路及地下管线纵横。

项目建设将征地4 460 hm 2，拆迁房屋419万m 2，需要沿线各级党委、政府和广大人民群众的大力支持，需要交通、航运、水利、林业、环保、文物、公安、财税等各个部门的积极配合。

四是预期效益好。

根据预测运量、设计方案和投本刊特稿Special Contribution资总额，如按照0.4元／人.km的票价方案计算，京沪高速铁路财务内部收益率达到7.4%，盈利能力较强。

该项目经济效益收益率为14.4%，经济效益合理可行。

从社会调查和分析情况看，该项目将产生良好的社会影响和效益。

1.3 主要工程数量京沪高速铁路全线重点控制性工程有北京南站、南京南站、上海虹桥站及南京大胜关长江大桥、济南黄河大桥。

京沪高速铁路土建三标隧道施工情况介绍济南指挥部 2009年3月10日一、工程概况本标段隧道共10座，设计优化后为9座，均为单洞双线高速正线隧道，总长10.229km。

长度L≤1000m的5座，1000m<L ≤2000m的3座,2000m<L≤3000m的1座，最长为西渴马一号隧道2812m，最短的为六郎隧道185m。

其中西渴马一号隧道、金牛山隧道（1905m）为本标段的重点控制隧道。

罗而庄隧道：隧道进出口均为采石场，洞顶距采石场底部高程仅10m左右。

进出口地形平缓略起伏，隧道洞身山坡坡度约30°，地形起伏较大。

隧道内坡度为4.5‰及12‰的上坡，隧道进口位于R=7000m的曲线上，其余位于直线上，隧道最大埋深约118m。

西渴马一号隧道：隧道进口位于山东省长清县西渴马村西南端，出口位于大刘庄北之低山斜坡上，地势起伏较大，最大相对高度210m，隧道最大埋深201m，大部分基岩裸露，进口段及山凹处地表覆0.5～3m新黄土，进出口坡度15°，植被稀少，洞身DK421+375～DK421+600段为一山沟，隧道埋深相对较浅。

隧道内坡度为12‰及 5.5‰的上坡，全隧道位于R=7000m的曲线上，隧道最大埋深约189m。

西渴马二号隧道：隧道位于中低山区，地势起伏较大，进口山坡坡度约30°，山坡自然坡度10°～20°，地表植被稀疏。

全隧道位于3‰的下坡，进口～DK423+427.50与DK424+358.64～出口分别位于R=30000m的凸、凹竖曲线上，全隧道位于R=7000m的曲线上。

张夏隧道：隧道位于低山区，地形起伏较大，进口处山坡坡度约10°，出口坡度约15°，隧道洞身植被较少。

隧道内坡度为4.5‰的下坡，全隧道位于R=7000m的曲线上。

凤凰台隧道：隧道进口左侧500m为山东省泰山市泰山区粥店乡小辛庄村，出口左侧约200m为山东省泰山市郊区乡陡山村。

京沪高铁更换伤损钢轨施工组织方案II二〇一三年三月目录一、施工概况 (2)二、施工组织 (6)三、施工准备........................................................................................... ８四、施工程序......................................................................................... 1０五、施工技术要求ﻩ11六、施工安全控制ﻩ12七、应急处理预案 ................................................................................ １4八、施工图表附件ﻩ1７京沪高铁更换伤损钢轨施工组织方案近期检查发现管内京沪高铁钢轨轨顶面擦伤达到重伤标准,影响京沪高铁设备正常使用。

按照《高速铁路无砟轨道线路维修规则》要求，应进行换轨处理。

计划于2013年3月*日至3月＊日进行更换伤损钢轨施工。

具体施工组织方案如下：一、施工概况1.施工项目：更换伤损钢轨10根,轨道车运输轨料，锯轨、换轨、焊轨。

2.施工地点：京沪高铁上行K6７２+6０0右股、Ｋ67３+０5０右股、K6６4＋60０左右股、K596＋１00左右股、Ｋ592+８50(滕州东站4#道岔辙叉后钢轨）、K418＋600左股,下行Ｋ672+500右股、K4１8＋5０0左股。

３．施工单位：济南西工务段。

4．施工等级：IＩI级。

5.配合单位:济南工务段、兖州工务段、京沪高铁济南维管段、济南西站、济南电务段。

6.施工封锁及限速条件：维修天窗点内轨道车进出换轨区间装卸钢轨。

换轨封锁施工,施工开通后换轨地点首次限速１６0ｋｍ/h,后恢复常速。

7．施工(含维修天窗)时间:2013年3月*日至3月*日。

京沪高速铁路(徐沪段工程建设技术概况<下>高铁纵横京沪高速铁路(徐沪段工程建设技术概况<下>3.5隧道3.5.1隧道断面有效面积正线隧道断面有效面积100m 2。

徐州枢纽北联络线160~200km/h ,单线隧道断面,46.8m 2。

南京动车组走行线120km/h ,双线隧道断面83.4m 2。

3.5.2衬砌支护类型衬砌类型:暗挖隧道均采用复合式衬砌;明洞采用明洞衬砌。

衬砌结构型式:Ⅱ级围岩采用曲墙式不带仰拱衬砌,Ⅲ、Ⅳ、Ⅴ级围岩采用曲墙式带仰拱衬砌。

Ⅳ、Ⅴ级围岩衬砌结构的仰拱适当加强,采用钢筋混凝土结构。

3.5.3洞口缓冲工程设计园郢子隧道和西村隧道洞口设置缓冲结构,洞门型式采用斜切式洞门,缓冲结构长度均为37m 。

洞口缓冲结构内轮廓与隧道内内轮廓相同,结构侧面开孔面积为隧道断面有效面积的0.3倍。

3.6环境保护3.6.1噪声污染防治措施住宅集中区昼、夜间环境噪声等效声级大于70dB (A 、学校医院昼间环境噪声等效声级大于60dB (A 的路段设置声屏障;穿越城区、规划区的声屏障连续设置,共设置声屏障225km 。

根据法国咨询公司意见,声屏障附加长度按每端各加长100m 计;路基声屏障设置安全门(通道;声屏障金属构件考虑接地措施。

在南京、上海等城市重点路段考虑声屏障景观专门设计。

本次设计主要采用平面式和曲面式两种声屏障结构形式。

在设置声屏障措施后仍不能满足环保要求或不宜设置声屏障的零星敏感点时,对其采取设置隔声窗措施;设置通风隔声窗住宅房屋1500户。

3.6.2振动污染防治措施采用有碴轨道的桥梁地段,铺设弹性轨枕276双线公里;采用无碴轨道地段铺设减振型板式轨道22双线公里。

京沪高速铁路(徐沪段工程建设技术概况<下>4施工组织4.1道碴全线需要量443万立方米。

注1.徐州~南京(不含动车走行线道碴由沿线就近道碴场供应。

2.白鹿塘道碴场(Ⅰ级供应南京~上海段动车走行线。

浅谈京沪高速铁路无缝线路轨道铺设施工摘要本文结合京沪高速铁路1标无缝线路轨道铺设施工实践，就高速铁路无缝线路轨道铺设施工的关键工序和技术控制进行了简要阐述。

关键词高速铁路；无缝线路铺设；技术控制中图分类号 u213.91 文献标识码 a 文章编号 1673-9671-（2013）012-0026-02中铁十九局集团六公司所属客专铺架一公司承建的京沪高速铁路jhtj-1标段正线共有270多公里无缝线路需要铺设。

无缝线路平顺性和稳定性好，使用寿命长，耐久性好，维修工作少，但对铺设工艺要求也较高。

现重点介绍无缝线路铺设的关键工序和技术控制。

1 铺轨作业1）将钢轨运输列车与分轨推送车、过渡顺破车联挂，连同小车推送到位打上4～6个止轮器。

松开钢轨锁定车上要拖拉的长钢轨锁紧装置。

2）抽调首车上与要拖拉钢轨相对应的安全挡铁，将分轨装置横向调证到与要拖拉钢轨相对应的位置、同时将分轨装置上的侧向滚轮拉开最大位置。

3）调节分轨推送车和过渡顺破车上升降滚筒到合适高度，如拖拉上层钢轨，从运输车方向过来的滚筒高度应逐渐降低，使钢轨能平顺降低进入分轨装置。

4）将卷扬装置上的钢丝绳穿过引导车推送装置和分轨导框后，夹持已松开待铺的一对长钢轨的前端，打紧斜楔挡。

5）铺轨顺序：为防止所拖拉钢轨与未被拖拉钢轨檫挂与方便拆除锁轨装置，铺轨顺序为先上后下，每层钢轨具体铺设顺序为（从左到右共编1至12号钢轨）：第一次：3号与10号；第二次：4号与9号；第三次：5号与8号；第四次：6号与6号；第五次：2号与11号；第六次： 1号与12号6）启动卷扬机，将长钢轨从枕轨运输车组上拖出，并通过分轨装置向车体两侧分出，待钢轨通过导框后，调证分轨导框的位置，使钢轨内宽为1435mm。

7）钢轨顺利通过推送机构前面至卷扬装置下方，取掉斜楔，松开夹钳。

推送装置夹紧油缸动作，使上下滚轮紧钢轨。

马达驱动上层主动滚轮推送钢轨，直至钢轨通过3个滚轮小车到达引导车的钢轨夹钳处。
