湿度、ESD敏感元器件管理规范

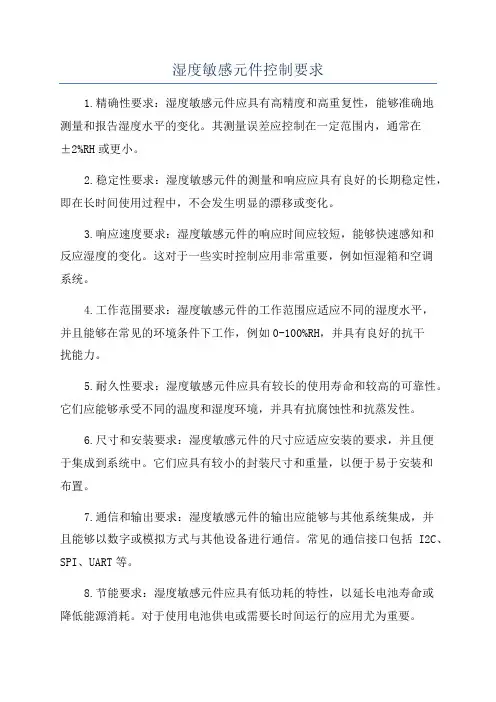

湿度敏感元件控制要求1.精确性要求：湿度敏感元件应具有高精度和高重复性，能够准确地测量和报告湿度水平的变化。

其测量误差应控制在一定范围内，通常在±2%RH或更小。

2.稳定性要求：湿度敏感元件的测量和响应应具有良好的长期稳定性，即在长时间使用过程中，不会发生明显的漂移或变化。

3.响应速度要求：湿度敏感元件的响应时间应较短，能够快速感知和反应湿度的变化。

这对于一些实时控制应用非常重要，例如恒湿箱和空调系统。

4.工作范围要求：湿度敏感元件的工作范围应适应不同的湿度水平，并且能够在常见的环境条件下工作，例如0-100%RH，并具有良好的抗干扰能力。

5.耐久性要求：湿度敏感元件应具有较长的使用寿命和较高的可靠性。

它们应能够承受不同的温度和湿度环境，并具有抗腐蚀性和抗蒸发性。

6.尺寸和安装要求：湿度敏感元件的尺寸应适应安装的要求，并且便于集成到系统中。

它们应具有较小的封装尺寸和重量，以便于易于安装和布置。

7.通信和输出要求：湿度敏感元件的输出应能够与其他系统集成，并且能够以数字或模拟方式与其他设备进行通信。

常见的通信接口包括I2C、SPI、UART等。

8.节能要求：湿度敏感元件应具有低功耗的特性，以延长电池寿命或降低能源消耗。

对于使用电池供电或需要长时间运行的应用尤为重要。

总之，湿度敏感元件的控制要求包括精确性、稳定性、响应速度、工作范围、耐久性、尺寸和安装要求、通信和输出要求以及节能要求等方面。

这些要求可根据具体应用场景的需要进行调整和定制，以确保元件能够有效地满足对湿度控制的需求。

同时，相关的标准和测试方法也应得到遵守和执行，以确保元件的质量和性能。

仓库esd管理规范(防静电管理规范)引言概述：仓库ESD（Electrostatic Discharge）管理规范，也被称为防静电管理规范，是为了保护仓库中的电子元器件免受静电伤害而制定的一系列规定和措施。

静电是一种常见的现象，但对于电子元器件来说，静电可能会导致其损坏或者失效。

因此，仓库ESD管理规范的制定对于确保电子元器件的质量和可靠性至关重要。

正文内容：1. 人员培训和意识：1.1 培训计划：制定培训计划，确保所有仓库工作人员都接受ESD管理的相关培训，了解静电的危害和防范措施。

1.2 意识教育：通过举办会议、张贴宣传海报等方式，提高仓库工作人员对ESD管理的重要性的认识，增强他们的防静电意识。

2. 设备和设施：2.1 ESD防护区域：在仓库内设置专门的ESD防护区域，对于存放容易受到静电伤害的电子元器件进行专门保护。

2.2 接地系统：确保仓库内的所有设备和设施都接地良好，以便将静电释放到地面，减少静电的积累和传导。

2.3 防静电工具和设备：提供防静电手套、防静电垫等工具和设备，确保仓库工作人员在操作电子元器件时具备必要的防静电保护措施。

3. 仓库布局和储存：3.1 区分存储区域：根据不同的静电敏感级别，将电子元器件分区存储，避免不同级别的元器件混合存放导致静电传导。

3.2 合理储存方式：采用合适的包装材料和储存容器，确保电子元器件在储存过程中不受到静电的伤害。

3.3 定期检查和维护：定期检查储存区域和储存容器的防静电措施是否完好，及时修复或者更换损坏的设施。

4. 工作流程和操作规范：4.1 防静电工作衣物：要求仓库工作人员穿着防静电工作衣物，减少身体静电的产生和积累。

4.2 防静电地板：在仓库内铺设防静电地板，减少静电的积累和传导，确保工作人员在操作过程中的安全。

4.3 静电控制区域：在仓库内设置静电控制区域，对于需要进行静电敏感操作的工作人员进行限制和监控，确保操作的安全性。

5. 定期检测和评估：5.1 ESD测试设备：配备ESD测试设备，定期对仓库内的设施和工作人员进行静电测试，确保防静电措施的有效性。

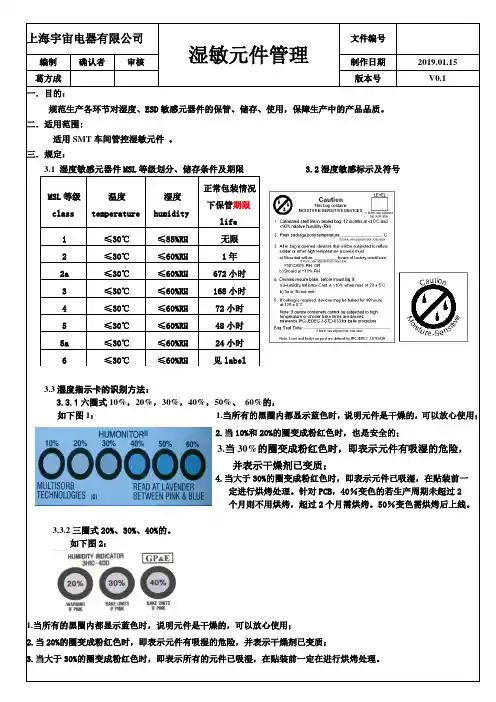

上海宇宙电器有限公司湿敏元件管理文件编号编制确认者审核制作日期2019.01.15 葛方成版本号V0.1 一．目的：规范生产各环节对湿度、ESD敏感元器件的保管、储存、使用，保障生产中的产品品质。

二．适用范围:适用SMT车间管控湿敏元件。

三．规定：3.1 湿度敏感元器件MSL等级划分、储存条件及期限 3.2湿度敏感标示及符号MSL等级class温度temperature湿度humidity正常包装情况下保管期限life1 ≤30℃≤85%RH 无限2 ≤30℃≤60%RH 1年2a ≤30℃≤60%RH 672小时3 ≤30℃≤60%RH 168小时4 ≤30℃≤60%RH 72小时5 ≤30℃≤60%RH 48小时5a ≤30℃≤60%RH 24小时6 ≤30℃≤60%RH 见label3.3湿度指示卡的识别方法：3.3.1六圈式10%，20%，30%，40%，50%、60%的，如下图1： 1.当所有的黑圈内都显示蓝色时，说明元件是干燥的，可以放心使用；2.当10%和20%的圈变成粉红色时，也是安全的；3.当30%的圈变成粉红色时，即表示元件有吸湿的危险，并表示干燥剂已变质；4.当大于30%的圈变成粉红色时，即表示元件已吸湿，在贴装前一定进行烘烤处理。

针对PCB，40％变色的若生产周期未超过2个月则不用烘烤，超过2个月需烘烤。

50％变色需烘烤后上线。

3.3.2三圈式20%、30%、40%的。

如下图2：1.当所有的黑圈内都显示蓝色时，说明元件是干燥的，可以放心使用；2.当20%的圈变成粉红色时，即表示元件有吸湿的危险，并表示干燥剂已变质；3.当大于30%的圈变成粉红色时，即表示所有的元件已吸湿，在贴装前一定在进行烘烤处理。

《ESD与潮湿敏感控制》•ESD介绍•潮湿敏感定义与影响•ESD与潮湿敏感的关系•ESD控制方法•潮湿敏感控制方法目•ESD与潮湿敏感控制案例分析录01 ESD介绍ESD是指由于摩擦、感应或传导等原因，导致物体或人员带电，并在短时间内产生静电放电的现象。

Electrostati…当两个不同电位的物体相互接触或摩擦时，会形成电荷转移，导致其中一个物体带正电荷，另一个物体带负电荷。

随着电荷的积累，电位差会增加，当超过空气的绝缘能力时，将发生静电放电（ESD）。

ESD基本原理ESD是什么1ESD的危害23ESD产生的高电压和电流可能导致电子设备中的组件短路、损坏或性能下降。

电子设备损坏ESD引起的电场干扰可能导致电子产品的性能下降，包括功能异常、精度损失或稳定性降低等。

产品性能下降ESD可能引发潜在的安全隐患，如引发火灾、电击等。

安全隐患03增加空气湿度通过增加空气湿度，使空气成为良好的电导体，从而减少静电荷的积累和放电。

ESD的应对措施01使用防静电材料通过使用防静电材料，如防静电包装、防静电工作台和防静电手环等，来减少静电的产生和积累。

02接地措施通过设备接地，将静电电流引入大地，以避免静电荷的积累。

02潮湿敏感定义与影响1潮湿敏感是什么23潮湿敏感是指产品或材料在一定湿度条件下，其电气性能和机械性能发生变化的现象。

潮湿敏感主要受到湿度、温度和产品或材料本身的影响。

产品或材料的潮湿敏感程度与其成分、结构、生产工艺等因素有关。

降低产品或材料的性能潮湿敏感会导致产品或材料的电气性能和机械性能下降，影响其正常使用。

潮湿敏感的危害不良品率上升潮湿敏感会导致产品或材料出现不良品，从而增加生产成本和客户投诉率。

产品可靠性下降由于潮湿敏感的存在，产品在长期使用过程中可能会出现性能下降、失效或短路等问题，影响其可靠性。

使用低湿度包装材料对于容易受潮的产品或材料，应使用低湿度包装材料，如防潮袋、干燥剂等，以降低湿度对产品或材料的影响。

文件编号: SPK-P14-W01
名称MSD、ESD敏感元器件储存管理规范页次1/9
依据产品防护管理程序
5.1湿度敏感符号及标示
5.2湿度指示卡的识别方法
5.2.1湿度指示卡种类：
5.2.1.1六圈式10%，20%，30%，40%，50%、 60%的，如下图：
图1
当所有的黑圈内都显示蓝色时，说明元件是干燥的，可以放心使用；
当10%和20%的圈变成粉红色时，也是安全的；
当30%的圈变成粉红色时，即表示元件有吸湿的危险，并表示干燥剂已变质；
当大于30%的圈变成粉红色时，即表示元件已吸湿，在贴装前一定要进行烘烤处理。

针对PCB，40％变色的若生产周期未超过2个月则不用烘烤，超过2个月需烘烤。

50％变色需烘烤后上线。

5.2.1.2三圈式20%、30%、40%的，如下图：
图2
当所有的黑圈内都显示蓝色时，说明元件是干燥的，可以放心使用；
当20%的圈变成粉红色时，即表示元件有吸湿的危险，并表示干燥剂已变质；
当大于30%的圈变成粉红色时，即表示所有的元件已吸湿，在贴装前一定在进行烘烤处理。

5.2.2 湿度指示卡的读法：湿度指示卡基本上可归纳为六圈式和三圈式，如上面图1和图2、所示；其所指示的某相对湿度是介于粉红色圈与蓝色圈之间的淡紫色所对应的百分数。

例如：20%的圈变成粉红色，40% 的圈仍显示蓝色，则粉红色圈与蓝色圈之间的淡紫色的圈的30%，即为当前的相对湿度值。

5.3、湿度、ESD敏感物料种类：湿度、ESD敏感器件主要为PCB、FPC、LED、晶体管（二、三极。

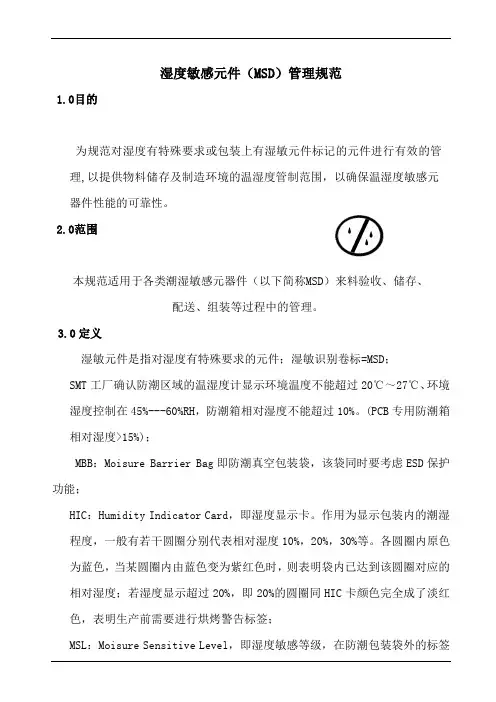

湿度敏感元件（MSD）管理规范1.0目的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理,以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。

2.0范围本规范适用于各类潮湿敏感元器件（以下简称MSD）来料验收、储存、配送、组装等过程中的管理。

3.0定义湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；SMT工厂确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃、环境湿度控制在45%---60%RH，防潮箱相对湿度不能超过10%。

(PCB专用防潮箱相对湿度>15%)；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD保护功能；HIC：Humidity Indicator Card，即湿度显示卡。

作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度10%，20%，30%等。

各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；若湿度显示超过20%，即20%的圆圈同HIC卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4.0职责4.1 仓库 ---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。

负责对潮湿敏感器件在接收、入库、储存、发料和配送等物流过程中按照物料防潮等级的要求进行操作。

4.2 品质 ----负责潮湿敏感器件的入库检验和在物流过程中潮湿敏感器件防潮等级是否正确实施的判定与裁决，IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。

IPQC稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对IC/PCB等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。

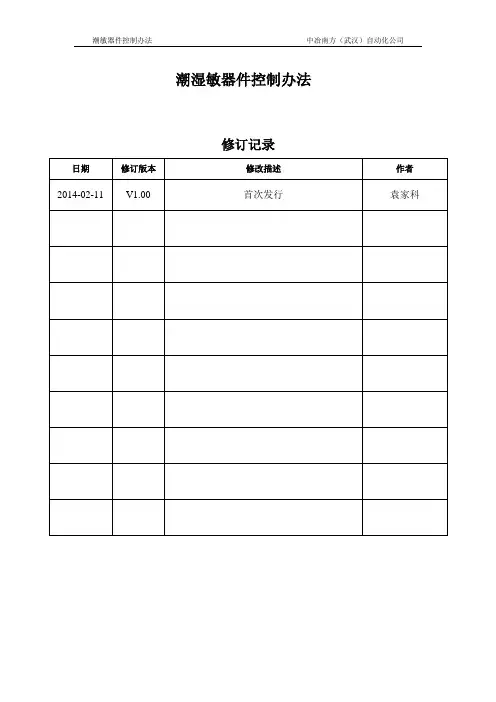

潮湿敏器件控制办法修订记录日期修订版本修改描述作者2014-02-11 V1.00 首次发行袁家科一目的为规范对潮湿敏感器件的管理，制定潮湿敏感器件控制办法，以确保潮湿敏感器件性能的可靠性。

二范围适用于所有潮湿敏感器件的来料检测、存储以及制造环节；包括PCB、塑封元器件（主要是大封装的IC）。

三相关定义* MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；* 湿敏识别卷标=MSD；*潮湿敏感：Moisture Sensitive* PSMD: Plastic Surface Mount Devices* MBB: Moisture Barrier Bag, 即防潮包装袋，该包装袋同时要考虑ESD保护。

* 潮敏标识：Moisture-sensitive Identification Label(潮敏器件原包装上都必须有此标识)* HIC：Humidity Indicator Card, 即防潮包装袋内满足“MIL-I-8835，MIL-P-116，Method II”等标准的潮湿指示卡；* Active desiccant: 有效干燥剂。

干燥剂是新鲜的或按照厂家要求进行烘烤后仍具有原来干燥性的干燥剂。

* Carrier: 盛放元器件的容器，例如托盘，管子或者卷带等。

* Floor life: 称为车间寿命，对于防潮敏感器件，在低于30°C且小于60%相对湿度的环境中，器件从密封防潮包装袋取出后允许暴露的时间。

* Shelf life: 称为货架寿命，潮敏器件在密封防潮包装袋内存放的最长时时，我们可以根据湿度指示卡来看包装袋内的湿度是否符合要求。

* Solder reflow: 回流焊，把粘好的贴片进行重新融化，使它焊接在印刷电路板上的过程。

* Water Vapor Transmission Rate (WVRT), 水蒸汽扩散速率，是塑料薄膜或金属化塑料对潮湿空气穿透性的一个衡量标准，是密封包装袋的一个重要参数。

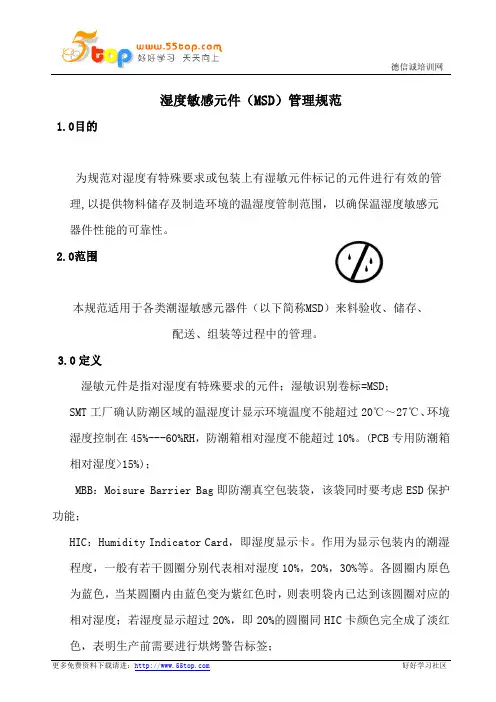

湿度敏感元件（MSD）管理规范1.0目的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理,以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。

2.0范围本规范适用于各类潮湿敏感元器件（以下简称MSD）来料验收、储存、配送、组装等过程中的管理。

3.0定义湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；SMT工厂确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃、环境湿度控制在45%---60%RH，防潮箱相对湿度不能超过10%。

(PCB专用防潮箱相对湿度>15%)；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD保护功能；HIC：Humidity Indicator Card，即湿度显示卡。

作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度10%，20%，30%等。

各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；若湿度显示超过20%，即20%的圆圈同HIC卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4.0职责4.1 仓库 ---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。

负责对潮湿敏感器件在接收、入库、储存、发料和配送等物流过程中按照物料防潮等级的要求进行操作。

4.2 品质 ----负责潮湿敏感器件的入库检验和在物流过程中潮湿敏感器件防潮等级是否正确实施的判定与裁决，IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。

IPQC稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对IC/PCB等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。

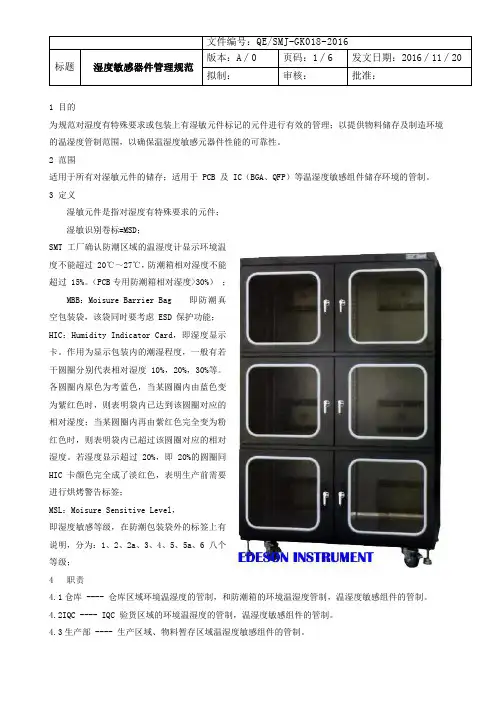

拟制：审核：批准：1 目的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理；以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。

2 范围适用于所有对湿敏元件的储存；适用于 PCB 及 IC（BGA、QFP）等温湿度敏感组件储存环境的管制。

3 定义湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；SMT 工厂确认防潮区域的温湿度计显示环境温度不能超过 20℃～27℃，防潮箱相对湿度不能超过 15%。

（PCB专用防潮箱相对湿度>30%）；MBB：Moisure Barrier Bag 即防潮真空包装袋，该袋同时要考虑 ESD 保护功能；HIC：Humidity Indicator Card，即湿度显示卡。

作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度 10%，20%，30%等。

各圆圈内原色为考蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色完全变为粉红色时，则表明袋内已超过该圆圈对应的相对湿度。

若湿度显示超过 20%，即 20%的圆圈同HIC 卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4 职责4.1仓库 ---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。

4.2IQC ---- IQC 验货区域的环境温湿度的管制，温湿度敏感组件的管制。

4.3生产部 ---- 生产区域、物料暂存区域温湿度敏感组件的管制。

4.4其它部门 ---- 维修及有涉及到温湿度组件的部门要做好温湿度敏感组件的管制。

4.5 IPQC ---- 稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对 IC/PCB 等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。

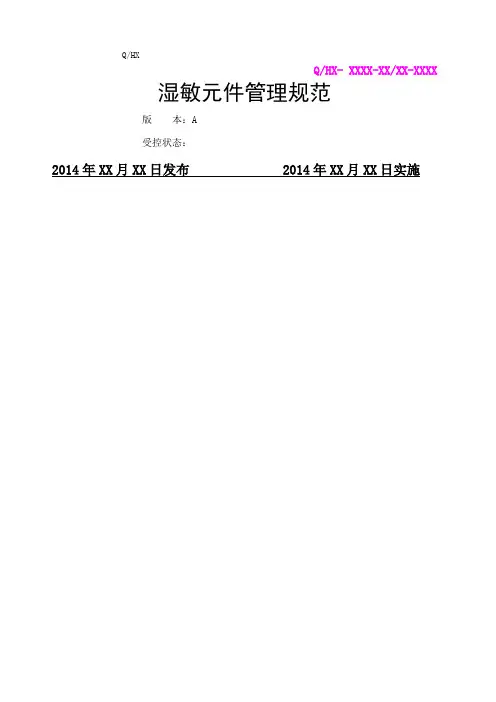

Q/HXQ/HX- XXXX-XX/XX-XXXX湿敏元件管理规范版本：A受控状态：2014年XX月XX日发布2014年XX月XX日实施目录前言......................................................错误!未指定书签。

1 目的......................................................错误!未指定书签。

2 范围......................................................错误!未指定书签。

3 定义......................................................错误!未指定书签。

MSD：Moisture Sensitive Device，即湿敏元件，指对湿度敏感的元件。

错误!未指定书签。

MSL：Moisure Sensitive Level，即湿敏等级，分为：1、2、2a、3、4、5、5a、6 八个等级。

..................................................错误!未指定书签。

Floor life：车间寿命，指湿敏元件拆封后暴露在车间环境条件下允许的时间。

错误!未指定书签。

MBB：Moisure Barrier Bag，即防潮包装袋。

..............错误!未指定书签。

HIC：Humidity Indicator Card，即湿度显示卡。

..........错误!未指定书签。

4 职责......................................................错误!未指定书签。

仓储部................................................错误!未指定书签。

全面质量管理部外检组..................................错误!未指定书签。

東莞小林電子有限公司湿度敏感元器件生产储存管理规范文件修订記錄5、职责5.1 仓库－－－－仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。

5.2 IQC －－－－ IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。

5.3 生产部－－－生产区域、物料暂存区域温湿度敏感组件的管制。

5.4 其它部门－－维修及有涉及到温湿度组件的部门要做好温湿度敏感组件的管制。

5.5 IPQC －－－- 稽核各单位对环境温湿度的管制情况；稽核《潮濕敏感零件管制卡》的规范使用，对IC/PCB等湿敏组件的开封、使用过程、烘烤作业、贮存规范进行确认。

6、湿敏组件的识别6.1湿度敏感符号及标示6.2湿度指示卡的识别方法6.2.1湿度指示卡种类：6.2.1.1六圈式10%，20%，30%，40%，50%、 60%的，如下图：图1当所有的黑圈内都显示蓝色时，说明元件是干燥的，可以放心使用；当10%和20%的圈变成粉红色时，也是安全的；当30%的圈变成粉红色时，即表示元件有吸湿的危险，并表示干燥剂已变质；当大于30%的圈变成粉红色时，即表示元件已吸湿，在贴装前一定要进行烘烤处理。

针对PCB，40％变色的若生产周期未超过2个月则不用烘烤，超过2个月需烘烤。

50％变色需烘烤后上线。

6.2.1.2三圈式20%、30%、40%的，如下图：图213、相关附录：附表1：《湿敏元件烘烤表》附表2：《潮濕敏感零件管制卡》附表3：《各等级组件的贮存环境、包装和拆封后存放条件及最大时间的要求》附表4：《湿敏元件包装要求》附表1、湿敏元件烘烤要求表元器件封装厚度潮湿敏感等级烘烤时间（125-130℃高温器件）烘烤时间（55-65℃高温器件） (天)≤1.4mm 2 8小时24小时2a 8小时24小时3 8小时24小时4 16小时24小时5 16小时24小时5a 16小时24小时≤2.0mm 2 24小时48小时2a 24小时48小时3 24小时48小时4 32小时48小时5 40小时48小时5a 48小时72小时≤4.0mm 2 48小时48小时2a 48小时72小时3 48小时72小时4 48小时72小时5 48小时72小时5a 48小时72小时附表2、潮濕敏感零件管制卡潮濕敏感零件管制卡料號規格潮敏等級拆封使用限制烘烤條件控製3 168H是否需要烘烤4 72H5 48H 烘烤溫度其他烘烤時間拆封時間包裝時間暴露H 數量標題濕度敏感元器件生產儲存管理規範文件編號E3-0760 版本 4. 附表3、各等级组件的贮存环境、包装和拆封后存放条件及最大时间的要求级别(Level)MSD材料包装储存标准开包至过炉曝露时间仓库开包至封口曝露时间温度标准相对湿度标准一级品( Level-1)无时间限制≦4小时10℃- 30℃10%--60% RH 二级品( Level-2)1年≦4小时10℃- 30℃10%--60% RH 二A级品( Level-2a)4周≦4小时10℃- 30℃10%--60% RH 三级品( Level-3)168小时≦4小时10℃- 30℃10%--60% RH 四级品( Level-4)72小时≦4小时10℃- 30℃10%--60% RH 五级品( Level-5)48小时≦4小时10℃- 30℃10%--60% RH 五A级品( Level-5a)24小时≦4小时10℃- 30℃10%--60% RH 六级品( Level-6)看来料标示≦4小时10℃- 30℃10%--60% RH 附表4、湿敏元件包装要求：。

1.目的：确保对库存电子仓温湿度敏感元件采用的是正确的存储方法，能有效的管理控制，避免物料因存储不当而影响品质；2.范围：本规范适用于我司所有存储、使用温湿度敏感元件的区域或阶段。

3．职责：3．1 IQC负责电子仓湿度敏感元件进料时的检查、确认；3．2仓库负责电子仓湿度敏感元件储存环境及包装的检查、确认；3、3 品质负责仓库电子仓湿度敏感元件存储环境的稽核工作。

4．定义：真空包装：为防止电子元器件受到环境中水分、湿度的影响而使用防静电包装材料，密封包装元器件并将包装内的空气抽出至真空状态的包装方式。

MBB：Moisture Barrier Bag 即防潮真空包装袋，该袋同时要考虑ESD保护。

HIC：Humidity Indicator Card,即湿度显示卡，显示包装袋内的潮湿程度，一般有若干圆圈，分别代表相对湿度10%，20%，30%等，各圆圈内原色为蓝色，当某圆圈内由篮色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色完全变为淡红色时，则表明袋内已超过该圆圈对应的相对湿度，若湿度显示超过30%，即30%的圆圈内HIC卡颜色完全变为淡红色，表明生产前需要进行烘烤。

警告标签：Warning Label,即防潮包装袋外的含MSIL（Moisture sensitive Identification Label）符号、芯片的潮湿敏感等级（或含密封存储条件和拆封后存放最长时间及受潮后烘烤条件）和包装袋本身密封的标签，如标签上没有注明湿度敏感等级可以参考条形码上的说明。

MSL：Moisture Sensitive Level,即湿度敏感等级，在防潮包装袋外的标签上有说明，若为空，可以参考依据条形码上的说明，分为：1,2,2a,3,4,5,5a,6 几个等级。

车间寿命(Floor life) ：潮湿敏感元器件从防潮包装里取出后到进行干燥处理或生产流程的时间段货架期(Shelf life) ：存储在未开封的防潮包装中的潮湿敏感元器件可以在内部湿度不超标的条件下保存的最小期限5.0程序内容：5.1当元件在回流焊接期间温度升高的环境下，表面贴装元件内部湿气会产生足够的蒸汽压力损伤或毁坏元件。

{^HEXINGQ/HXQ/HX- XXXX-XX/XX-XXXX湿敏元件管理规范版本：A受控状态：2014年XX月XX日发布2014年XX月XX日实施目录前言 (II)1目的 (3)2范围 (3)3定义 (3)3.1MSD : Moisture Sensitive Device ，即湿敏元件，指对湿度敏感的元件。

(3)3.2MSL : Moisure Sensitive Level ，即湿敏等级，分为：1、2、2a、3、4、5、5a、6 八个等级。

(3)3.3Floor life :车间寿命，指湿敏元件拆封后暴露在车间环境条件下允许的时间。

(3)3.4MBB : Moisure Barrier Bag ，即防潮包装袋。

(3)3.5HIC : Humidity Indicator Card ，即湿度显示卡。

(3)4职责 (3)4.1仓储部 (3)4.2全面质量管理部外检组 (3)4.3制造中心 (3)4.4其它部门 (3)4.5全面质量管理部巡检组 (3)5工作程序 (3)5.1湿敏元件识另U (3)5.2湿敏元件包装要求 (4)5.3湿敏元件标示 (4)5.3.2 从湿敏警告标签上可以得到以下信息： (4)5.4来料检验管控 (5)5.5仓库管控 (5)5.6制程管控 (5)5.7湿敏元件的烘烤处理 (6)5.8鉴于客供物料的特殊性，对湿敏元件： (7)5.9湿敏元件等级一览表 (7)5.10《MSD元件储存控制卡》样卡： (9)6相关文件 (9)7相关记录 (9)本制度按照XXXX给出的规则起草。

本制度替代XXXXXX，与XXXXXX相比主要技术变化如下：——将XXXX 改为XXXX （见XX）；——修改了XXXXXXX （见XX）；——增加了XXXXXXX （见XX）;――删除了XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX （见XXXX ）。

静电敏感元器件管理规范1.目的为避免静电敏感元器件在生产、运输、储存、检测等过程中受到静电释放的影响，从而产生短路、电阻漂移、开路、工作性能退化等不良现象。

特建立《电子产品制造静电防护技术要求》，以保证产品品质，增加可靠性，减低不良率，节省产品工时成本，降低维修费用。

基于《电子产品制造静电防护技术要求》文件的颁布，提高员工对ESD的认识，加强员工自觉防止ESD现象之观念，促进生产管理水平之提高。

2.适用范围本文适用于所有车间中生产制程及电子元器件的采购、运输、储存、检测过程中的静电防护。

3.引用标准SJ/T 10694-1996 《电子产品制造防静电系统测试方法》GB/T 15463-1995 《静电安全名词术语》GJB 3007 - 97 《防静电工作区技术要求》GJB 1649 - 93 《电子产品防静电放电控制大纲》GB 12014 - 89 《防静电工作服》SJ/T 10533-94 《电子设备制造防静电技术要求》SJ/T 10630-1995 《电子元器件制造防静电技术要求》ANSI / ESD STM3.1-2000 《静电放电敏感产品防护用标准：离子发生器》ANSI / ESD S20.20-1999 《建立一个静电放电控制方案—保护电气和电子零件，装置和设备》4.名词术语4.1静电：一种处于相对稳定状态的电荷。

它所引起的磁场效应可以忽略不计（静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生）。

4.2ESD：Electronic Static Discharge，原意是指静电释放，即通过带静电区域直接接触或感应而引起的静电电荷在不同电势物体上的转移。

后常指静电防护，即避免静电释放的发生。

4.3静电感应：当带电物体靠近某一介质时，在该介质表面因感应而带电荷，并形成感应电场。

4.4ESDS：Electronic Static Discharge Sensitive，静电放电敏感（的），通常用来指静电敏感元器件。
