继电保护高级工题库(1)

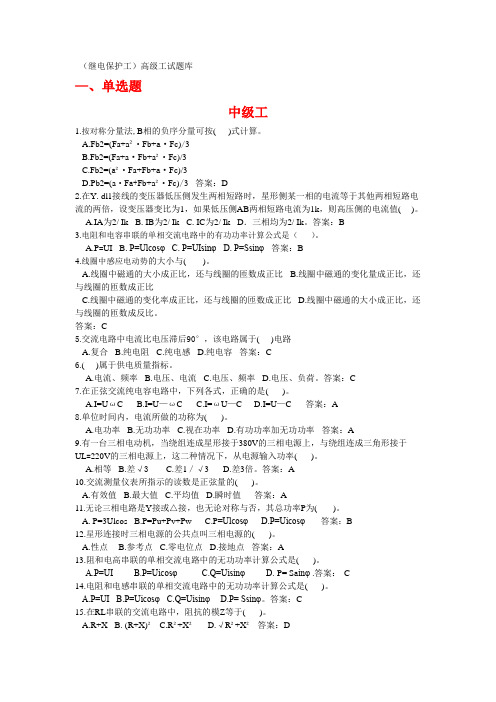

（继电保护工）高级工试题库—、单选题中级工1.按对称分量法,B相的负序分量可按( )式计算。

A.Fb2=(Fa+a²²Fb+a²Fc)/3B.Fb2=(Fa+a²Fb+a²²Fc)/3C.Fb2=(a²²Fa+Fb+a²Fc)/3D.Pb2=(a²F a+Fb+a²²Fc)/3 答案：D2.在Y.dl1接线的变压器低压侧发生两相短路时，星形侧某一相的电流等于其他两相短路电流的两倍，设变压器变比为1，如果低压侧AB两相短路电流为1k，则高压侧的电流值( )。

A.IA为2/ IkB.IB为2/ IkC.IC为2/ Ik D．三相均为2/ Ik。

答案：B3.电阻和电容串联的单相交流电路中的有功功率计算公式是（）。

A.P=UIB.P=UlcosφC.P=UIsinφD.P=Ssinφ 答案：B4.线圈中感应电动势的大小与( )。

A.线圈中磁通的大小成正比，还与线圈的匝数成正比B.线圈中磁通的变化量成正比，还与线圈的匝数成正比C.线圈中磁通的变化率成正比，还与线圈的匝数成正比D.线圈中磁通的大小成正比，还与线圈的匝数成反比。

答案：C5.交流电路中电流比电压滞后90°，该电路属于( )电路A.复合B.纯电阻C.纯电感D.纯电容答案：C6.( )属于供电质量指标。

A.电流、频率B.电压、电流C.电压、频率D.电压、负荷。

答案：C7.在正弦交流纯电容电路中，下列各式，正确的是( )。

A.I=UωCB.I=U—ωCC.I=ωU—CD.I=U—C 答案：A8.单位时间内，电流所做的功称为( )。

A.电功率B.无功功率C.视在功率D.有功功率加无功功率答案：A9.有一台三相电动机，当绕组连成星形接于380V的三相电源上，与绕组连成三角形接于UL=220V的三相电源上，这二种情况下，从电源输入功率( )。

继电保护⾼级⼯理论考试复习题继电保护⼯理论考核复习题⼀、填空题1. 某开关距离保护Ⅰ段⼆次定值整定1欧，由于开关电流互感器由原来的600/5改为750/5,其距离保护Ⅰ段⼆次定值应整定为_______________欧。

2. 在系统振荡过程中,系统电压_______叫振荡中⼼,位于系统综合阻抗的________处。

3. ⾼频保护启动发信⽅式有：________启动，___________启动和__________启动。

4. 为了保证在电流互感器与断路器之间发⽣故障，本侧开关跳开后对侧⾼频保护能快速动作，应采取的措施为_________跳闸停讯。

5. ⽬前⾼频保护⼴泛采⽤的电⼒载波⾼频通道主要有__________制通道和__________制通道两种构成⽅式。

6. 闭锁式⾼频⽅向保护在故障时起动发信，⽽时停⽌发信。

其动作跳闸的基本条件是。

7. 瞬时电流速断保护的保护范围在运⾏⽅式下最⼩。

8. 三种圆特性的阻抗继电器中过渡电阻的影响最⼤，受过渡电阻的影响最⼩。

9. 电压回路断线时，阻抗继电器失去电压，其测量阻抗为，将引起。

10. 由于，所以正常运⾏及外部故障时纵差动保护的起动元件中将有电流流过。

11. 继电保护所⽤的电流互感器稳态变⽐误差不应⼤于_____％，⽽⾓误差不应超过_______度。

12. 线路三段式电流保护中保护最灵敏，保护最不灵敏。

13. 为考虑助增电流的影响，在整定距离保护的段的动作阻抗时，应引⼊⼤于1的分⽀系数，并取可能的。

14. 瞬时电流速断保护的可靠系数relI K ⽐限时电流速断保护的可靠系数relII K 取得，这是考虑的影响。

15. 电流保护的接线系数的定义为流过继电器的电流与之⽐，故两相不完全星形接线的接线系数为。

16.中性点直接接地电⽹发⽣单相接地短路时，零序电压最⾼值在处，最低值在处。

17.中性点不接地电⽹发⽣单相接地后，故障元件保护安装处的零序电容电流为所有⾮故障元件，⾮故障元件保护安装处的零序电容电流为本元件⾮故障相。

继电保护员-高级工考试模拟题与答案一、单选题（共45题，每题1分，共45分）1.220kV线路保护装置需要更改定值或进行检修工作时，两套保护应轮流进行。

在一套保护工作前，（）核实另一套保护运行正常并在投入位置后，方可退出本套保护装置的跳闸出口及失灵启动压板。

A、应该B、必须C、要D、不必正确答案：B2.对双母双分段或双母单分段接线方式，若母差保护采用同样的动作门槛值及比率制动系数，那么，关于母差保护的灵敏度，下列说法正确的是（）。

A、母线合环运行（所有母联开关及分段开关均合上）时的灵敏度要比其中一个母联或分段开关断开时的灵敏度低B、母线合环运行（所有母联开关及分段开关均合上）时的灵敏度要比其中一个母联或分段开关断开时的灵敏度高C、母线合环运行（所有母联开关及分段开关均合上）时的灵敏度与其中一个母联或分段开关断开时的灵敏度相同D、母差保护灵敏度的大小与母线是否合环无关正确答案：A3.单相电抗器组内部匝间短路时，若短路匝数很少，增加补偿电压后可以（）零序功率方向保护对匝间短路的灵敏度。

A、减少B、不确定C、提高D、不改变正确答案：C4.电网实行（）调度、分级管理。

A、分层次B、分阶段C、统一D、分级正确答案：C5.BP-2B母差保护装置用于双母线接线的系统，当Ⅰ母上隔离开关辅助接点接触不良时，则（）可能出现非正常差流。

A、Ⅰ母小差B、Ⅱ母小差C、大差D、Ⅰ母小差-Ⅱ母小差及大差正确答案：A6.智能录波器采集单元记录的各路电压和电流波形相位应一致，相互之间的相位误差不应大于（）。

A、3°B、2°C、5°D、1°正确答案：B7.在大接地电流系统中，故障电流中含有零序分量的故障类型是（）A、两相短路接地B、与故障类型无关C、三相短路D、两相短路正确答案：A8.继电保护的完全配合是指（）A、时间和灵敏度均配合B、时间配合，灵敏度不配合C、时间不配合，灵敏度配合D、时间和灵敏度均不配合正确答案：A9.母线的完全电流差动保护的灵敏系数是（）。

继电保护多选习题（含答案）一、多选题（共100题，每题1分，共100分）1、合同自由的原则包括（）的自由。

A、$何种方式缔约$B、$缔约内容$C、$协商变更和解除合同D、是否缔约$正确答案：ABCD2、合并单元采样输出应满足以下（）专业要求A、保护$B、$测控$C、$计量$D、$录波正确答案：ABCD3、在二次系统上工作，检修中遇有以下( )情况应填用二次工作安全措施票。

A、在对检修设备执行隔离措施时，需拆断、短接和恢复同运行设备有联系的一次回路工作B、在对检修设备执行隔离措施时，需拆断、短接和恢复同运行设备有联系的二次回路工作C、在继电保护装置中改变装置原有定值的工作D、在运行设备的二次回路上进行拆、接线工作正确答案：BD4、下列选项属于万用表具有的测量线路的是（____）。

A、直流电流$B、$直流电压$C、$交流电流$D、$交流电压正确答案：ABD5、电压互感器的测量精度有(____)。

A、0.2$B、$1$C、$1.50D、$0.5$正确答案：ABD6、集成运放的保护措施有哪几方面(____)。

A、$输入保护$B、电源反接保护$C、$输出保护D、$过流保护$正确答案：ABC7、通过哪些途径可以配置路由器（）。

A、通过console进行设置，这也是用户对路由器的主要设置方式B、通过AUX端口连接Modem进行远程配置C、通过Telnet方式进行配置D、通过网管工作站进行配置正确答案：ABCD8、某220kV母差保护不停电消缺时，可做的安全措施有（）A、投入该母差保护检修压板$B、$ 退出该母差保护所有支路SV接收压板$C、$退出该母差保护所有支路出口压板$D、$断开该母差保护GOOSE光缆正确答案：AD9、智能变电站进行虚端子配置时，保护虚端子的特点是(____)。

A、$不可以多输出对一输入B、$不可以一输出对多输入$C、可以一输出对多输入$D、$可以多输出对一输入$正确答案：AC10、发电机准同步并列的理想条件是(____)。

继电保护员-高级工习题与参考答案一、单选题（共45题，每题1分，共45分）1.本线路的限时电流速断保护与下级线路瞬时电流速断保护范围有重叠区，当在重叠区发生故障时由（）A、本线路的限时电流速断保护跳闸B、由下级线路瞬时电流速断保护C、均动作跳闸D、均不动作正确答案：B2.大接地电流系统中，线路上发生正向接地故障时,在保护安装处流过该线路的3I0比母线3U0的相位( )A、滞后约110°B、滞后约170°C、超前约110°D、滞后约70°正确答案：C3.保护装置应不依赖于（）实现其保护功能A、同步信号B、IRIG-B信号C、GPS/BD信号D、外部对时系统正确答案：D4.非全相运行期间，（）可能误动。

A、高频闭锁零序方向保护（两侧采用母线PT）B、光纤电流差动保护C、高频闭锁零序方向保护（两侧采用线路PT）D、零序4段保护正确答案：A5.在微机保护中，掉电会丢失数据的主存储器是（）。

A、EPROMB、EEPROMC、RAMD、ROM正确答案：C6.高频同轴电缆应在两端分别接地，并紧靠高频同轴电缆敷设截面不小于（）平方毫米的铜导线。

A、50B、100C、25D、75正确答案：B7.关于双母线配备的母差保护，在母线PT断线时，以下说法正确的是（）。

A、尽管电压闭锁元件失效，区外故障时母差保护仍不会误动，区内故障时母差保护仍具备选择性B、因电压闭锁元件失效，虽区内故障时母差保护仍有选择性，但区外故障时母差保护将误动C、电压闭锁元件失效，区外故障时母差保护不会误动，但区内故障时母差保护将失去选择性D、电压闭锁元件失效，区外故障时母差保护将误动，区内故障时母差保护也失去选择性正确答案：A8.使用电平表进行跨接测量时，选择电平表内阻为( )。

A、高阻档B、400Ω档C、600Ω档D、75Ω档正确答案：A9.工作中应确保电流互感器和电压互感器的二次绕组应有且仅有（）保护接地。

继电保护员高级工练习题库及答案1、比例制动原理的高、中阻抗型母线差动保护的起动元件，按被保护母线短路故障有足够灵敏度整定，灵敏系数不小于（）。

A、1.2B、1.5C、2D、3答案：C2、工作许可人如发现工作人员违反安全规程或任何危及人身及设备安全的情况时，应向 ( ) 提出改正意见，必要时可下令停止工作，并立即报告上级。

A、值班负责人B、专责监护人C、工作负责人D、工作管理员答案：C3、利用接入电压互感器开口三角形电压反闭锁的电压回路断相闭锁装置，在电压互感器高压侧断开一相时，电压回路断线闭锁装置( )。

A、动作B、不动作C、可动可不动D、动作情况与电压大小有关答案：B4、继电保护的完全配合是指（）A、时间和灵敏度均配合B、时间配合，灵敏度不配合C、时间不配合，灵敏度配合D、时间和灵敏度均不配合答案：A5、如果保护设备与通信设备间采用电缆连接，应使用层间相互绝缘的双屏蔽电缆，正确的做法是（）。

A、电缆的外屏蔽层在两端分别连接于继电保护安全接地网，内屏蔽层应单端接于继电保护安全接地网B、电缆的内屏蔽层在两端分别连接于继电保护安全接地网，外屏蔽层应单端接于继电保护安全接地网C、电缆的内屏蔽层在两端分别连接于继电保护安全接地网，外屏蔽层两端悬浮D、电缆的外屏蔽层在两端分别连接于继电保护安全接地网，内屏蔽层两端悬浮答案：A6、测量相位用仪表的准确度不应低于（）。

（南方电网继电保护检验规程）A、0.1级B、0.2级C、0.5级D、1.0级答案：D7、在运行的电流互感器二次回路上工作时，（）。

A、严禁开路B、禁止短路C、可靠接地D、必须停用互感器答案：A8、阀控电池的放电过程是负极进行（）的过程。

A、氧化B、还原C、分解D、化合答案：A9、对220kV采用综合重合闸的线路，当采用“单重方式”运行时，若线路上发生永久性两相短路接地故障，保护及重合闸的动作顺序为（）。

A、选跳故障相，延时重合故障相，后加速跳三相B、三相跳闸，延时重合三相，后加速跳三相C、三相跳闸不重合D、选跳故障相，延时重合故障相，后加速再跳故障相，同时三相不一致保护跳三相答案：C10、依据《中国南方电网有限责任公司电力事故事件调查规程》规定：一条线路由于同一原因在24小时内发生多次事件时，可认定为( )次事件。

一、单选题。

( )【第1题】两台阻抗电压不相等变压器并列运行时，在负荷分配上（）。

答： A:阻抗电压小的变压器负荷小 B:阻抗电压大的变压器负荷小 C:一样大D:负荷分配不受阻抗电压影响标准答案 B 【第2题】变压器发生内部故障时的主保护是（）保护。

答：A:过流 B:瓦斯 C:过电压标准答案B【第3题】BP-2B母线保护为更好地解决母联断路器热备用时发生死区问题，当母联断路器的常开辅助接点断开时，小差判据中（）母联电流。

答：A:不计入 B:相同变比数量最多的变比 C:计入标准答案 A【第4题】为躲过励磁涌流,变压器差动保护采用二次谐波制动:（）。

答：A:二次谐波制动比越大,躲过励磁涌流的能力越弱;B:差动保护躲励磁涌流的能力,只与二次谐波电流的大小有关;C:二次谐波制动比越大,躲过励磁涌流的能力越强【第5题】当双侧电源线路两侧重合闸均投入检查同期方式时，将造成（）。

答：A:非同期合闸 B:两侧重合闸均动作C:一侧重合闸动作，另一侧不动作。

D:两侧重合闸均不动作标准答案 D【第6题】如果对短路点的正、负、零序综合电抗为X1Σ、X2Σ、X0Σ，且X1Σ=X2Σ，则两相接地短路时的复合序网图是在正序序网图中的短路点K1和中性点H1间串入如（）式表达的附加阻抗(1.0分) 答：A:X2Σ ; B:X2Σ//X0Σ; C:X2Σ+X0Σ标准答案B【第7题】充电保护投入时刻为（）。

答：A:母联电流大于充电过流定值;B:充电保护过流延时大于充电延时定值;C:充电压板投入;D:充电过程中，母联电流由无至有瞬间【第8题】有一台组别为Y/d11变压器，在该变压器高，低压侧分别配置A、C两相式过电流保护，假设低压侧母线三相短路故障为Id，高压侧过电流保护定值为Igdz，低压侧过电流保护定值为Iddz。

高压侧过电流保护灵敏度、高压侧过电流保护对低压侧过电流保护的配合系数、接线系数分别为（）。

答：A:（2Id/Igdz,1.15,1.16）;B:（Id/2Igdz,1.15,1.732）;C:（Id/Igdz,0.85,0.58）;D:（Id/2Igdz,1.15,1.16）标准答案B 【第9题】电流互感器的相位误差，一般规定不应超过（）。

江西电力职业技能考试<<继电保护>>高级工题库一、选择题(180题)1．某变压器的接线组别为Y/Y-12，则差动保护用的CT二次接线为（A）A．△/△ B．Y/Y C．A，B任一种均可2．零序电流保护在常见运行方式下，在220～500KV的200km线路末段金属性短路时的灵敏度应大于（C）A．1．5 B．1．4 C．1．33．220KV电网按近后备原则整定的零序方向保护，其方向继电器的灵敏度应满足（A）。

A．本线路末端接地短路时，零序功率灵敏度不小于2；B．相邻线路末端接地短路时，零序功率灵敏度不小于2；C．相邻线路末端接地短路时，零序功率灵敏度不小于1. 5。

4．用于超高压电网的保护直接作用于断路器跳闸的中间继电器，其动作时间应小于（A）。

A．10ms B．15ms C．20ms5．电压频率变换器（VFC）构成模数变换器时，其主要优点是：（C）。

A．精度高 B．速度快 C．易隔离和抗干扰能力强6．一般220KV线路保护，当开关在分闸状态，控制电源投入时，用万用表测量主保护跳闸出口压板，其上端头对地为（A）伏，下端头对地（C）伏；上下端头之间为（C）伏。

A．＋110 B．-110 C．07．保护动作至发出跳闸脉冲40ms，断路器连灭弧60ms，重合闸时间继电器整定0.8秒，开关合闸时间100ms，从事故发生至故障相恢复电压的时间为（B）。

A．0.94秒 B．1.0秒 C．0.96秒8． LFP-901B和WXB-11微机高频保护起动、停信、远方启动及每日交换信号的操作逻辑的设置方式为（C）A．LFP-901B和WXB-11微机高频保护均设在保护中；B．LFP-901B型装置设在收发讯机中，WXB-11型装置设在保护中；C．WXB-11型装置设在收发讯机中，LFP-901B型装置设在保护中。

9．按躲负荷电流整定的线路过电流保护，在正常负荷电流下，由于电流互感器的极性接反而有可能误动的接线方式为：（C）。

继电保护员-高级工习题库（含参考答案）一、单选题（共45题，每题1分，共45分）1.过流保护加装复合电压闭锁可以A、增加保护可靠性B、提高保护灵敏度C、加快保护动作时间D、延长保护范围正确答案：B2.相比于智能变电站，常规变电站有哪些不足，下面说法不正确的是（）A、信息难以共享B、设备之间不具备互操作性C、系统可扩展性差D、系统可靠性不受二次电缆影响正确答案：D3.各设备运维单位应于每年（）前向公司生产设备管理部上报本单位上一年度反措工作总结。

A、42384B、42428C、42415D、42399正确答案：A4.在网络交换机中进行端口镜像的目的是（）。

A、提高端口聚合能力B、抑制端口数据流量C、提高交换机吞吐量D、对端口报文进行监视正确答案：D5.系统在（）下出现负序电流。

A、正常时B、空载时C、三相对称短路时D、两相短路或单相接地时正确答案：D6.超高压输电线单相跳闸熄弧较慢是由于( )。

A、单相跳闸慢B、断路器熄弧能力差C、潜供电流影响D、短路电流小正确答案：C7.继电保护连接片（或称为压板）用于（）A、增大保护固有动作时间。

B、投入/退出保护，接通/断开保护出口。

C、代替熔断器的作用。

D、增加触点容量正确答案：B8.生产经营单位发生生产安全事故时，单位的主要负责人应当立即组织抢救，并不得在()期间擅离职守。

A、事故发生B、事故调查处理C、事故抢救D、事故善后正确答案：B9.由于短路点存在过渡电阻，必然直接影响阻抗继电器的测量阻抗，一般在单侧电源网络中，过渡电阻会使测量阻抗（）A、减小B、增大C、增大或减小D、不变正确答案：B10.两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时（）A、变比增加一倍，容量不变B、容量和变比都增加一倍C、变比、容量都不变D、变比不变，容量增加一倍正确答案：D11.整组试验允许用( )的方法进行。

A、短接触点B、手按继电器C、保护试验按钮、试验插件或启动微机保护D、从端子排上通入电流、电压模拟各种故障，保护处于与投入运行完全相同的状态，正确答案：D12.为防止冷却器油泵启动时（引起油压突然变化）导致（）保护误动作。

(11－059)电力职业技能考试<<继电保护>>高级工理论模拟试卷1（答案）一、选择题(请将正确答案的代号填入括号内,共23题)1.(La3A1046).三个相同的电阻串联总电阻是并联时总电阻的( )。

(A)6倍；(B )9倍；(C)3倍；(D)1／9。

答案:B2.(La3A2049).两只额定电压相同的灯泡，串联在适当的电压上，则功率较大的灯泡( )。

(A)发热量大；(B )发热量小；(C)与功率较小的发热量相等；(D)与功率较小的发热量不等。

答案:B3.(La3A3052).全波整流电路如图A-1所示，当输入电压u 1为正半周时，( )。

图A-1(A )V1导通，V2截止；(B)V2导通，V1截止；(C)V1、V2均导通；(D)V1、V2均截止。

答案:A 4.(La3A5056).D 3－ϕ型单相相位表的象限选择开关切换的是( )。

(A)电流；(B )电压；(C)电流和电压；(D)以上三个答案都不正确。

答案:B5.(La3A4065).有两只电容器，其额定电压U e 均为110V ，电容量分别为C 1＝3μF ，C 2＝6μF ，若将其串联接在220V 的直流电源上，设电容C 1、C 2的电压分别为U 1、U 2，则( )。

(A )U 1超过U 2；(B)U 1、U 2均超过U e ；(C)U 2超过U e ；(D)U 2超过U 1。

答案:A6.(Lb3A1172).电力系统发生振荡时，振荡中心电压的波动情况是( ) 。

(A)幅度最大；(B)幅度最小；(C)幅度不变；(D)幅度不定。

答案:A7.(Lb3A1175).某输电线路，当发生BC 两相短路时(如不计负荷电流)，故障处的边界条件是( )。

(A) I U U ²²²＝＝＝A B C 00；(B) U I I ²²²＝＝＝A B C 00；(C ) I I I U U ²²²²²＝＝＝A B C B C 0-；(D) I I I ²²²＝＝A B C 0。
