继电保护高级工题库之-计算题2

计算题1: 35kV网络如下图所示，试对保护1进行三段式电流保护整定计算(包括动作电流、动作时限、灵敏度校验)，并且说明保护1的电流I段是否需要带方向。

已知：线路AB的最大负荷电流l「max=180A ；取K rel 1=1.25 ；K rel “ =1.1 ; K rel" =1.2 ；K re=0.85 ；K SS = 1.2 ；要求l min 1% 15% ；K sen n > 1.2 ；K sen" > 1.3(近后备)；K sen"> 1.2(远后备)；△ t=0.5S ;线路单位阻抗Z1=0.4 Q /km。

■4£QQ -__Q B——J J = 二QQL I|.I b解：1 •短路电流计算(1) B母线短路流过保护1的短路电流: I (3)Id.B.1. max Zs.G1.minZAB37/ 3kA 1.068kA4 0.4 40(2) A母线短路流过保护1的短路电流:(3) C母线短路流过保护3的短路电流: I⑵d.B.1. minI (3)Id.A.1. maxI(3)Id.C.3. max I d2C.3.min今EZs.G1 .maxZAB仝kA 0.881kA2 5 0.4 40Zs.G 2. minZAB37/3 kA 0.89kA8 0.4 40(Zs.G1.minZAB) // Zs.G2.minZBC(40.4 40) 8 八)n pn(40.4 600.4 40) 8乎E4 37/75(Z s.G1.max Z AB )//Z s. G2. max Z BC0.719kA(5°.440) 100.4 60k A 0^01kA(5 0.4 40) 102.求保护(1 )动作电流的整定1的I段定值l；et.1 K；el l d3B.1.max 1.25 1.068kA 1.335kA由于保护1的I段从动作电流定值上可以躲过反方向出口处的最大短路电流，即: tet.1 I d(1.1.max，所以保护1的I段不用装方向元件。

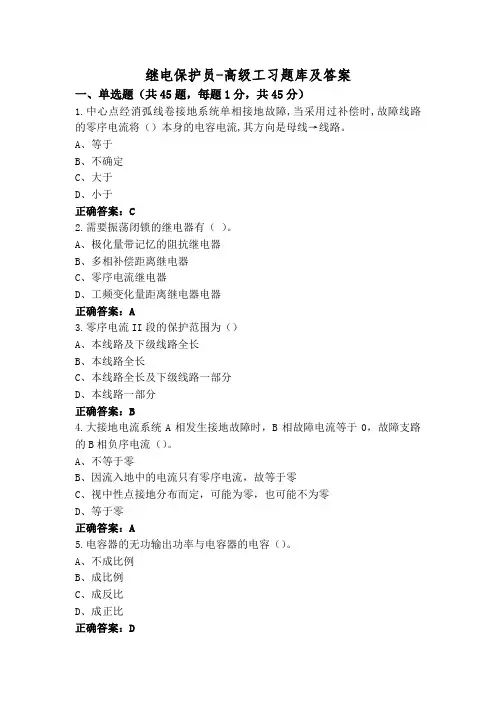

继电保护员-高级工习题库及答案一、单选题（共45题，每题1分，共45分）1.中心点经消弧线卷接地系统单相接地故障,当采用过补偿时,故障线路的零序电流将（）本身的电容电流,其方向是母线→线路。

A、等于B、不确定C、大于D、小于正确答案：C2.需要振荡闭锁的继电器有（）。

A、极化量带记忆的阻抗继电器B、多相补偿距离继电器C、零序电流继电器D、工频变化量距离继电器电器正确答案：A3.零序电流II段的保护范围为（）A、本线路及下级线路全长B、本线路全长C、本线路全长及下级线路一部分D、本线路一部分正确答案：B4.大接地电流系统A相发生接地故障时，B相故障电流等于0，故障支路的B相负序电流（）。

A、不等于零B、因流入地中的电流只有零序电流，故等于零C、视中性点接地分布而定，可能为零，也可能不为零D、等于零正确答案：A5.电容器的无功输出功率与电容器的电容（）。

A、不成比例B、成比例C、成反比D、成正比正确答案：D6.对中性点经间隙接地的220kV变压器零序过电压保护，从母线电压互感器取电压的3U0定值一般为( )。

A、180VB、50VC、57.7VD、100V正确答案：A7.工作负责人变动栏的填写方法是：同意变更的工作票签发人填写姓名，( ) 填写姓名、交接时间。

A、原工作负责人、现工作负责人、专项监护人B、原工作负责人、值班负责人、工作许可人C、原工作负责人、现工作负责人、工作许可人D、原工作负责人、现工作负责人、值班负责人正确答案：C8.自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( )。

A、中压侧出现过电压B、高压侧出现过电压C、高压侧、中压侧都出现过电压D、以上三种情况以外的正确答案：A9.在电流互感器二次绕组接线方式不同的情况下，假定接入电流互感器二次导线电阻和继电器的阻抗均相同，二次计算负载以( )。

A、三相三角形接线最大B、三相全星形接线最大C、两相电流差接线最大D、不完全星形接线最大正确答案：C10.工作中应确保电流互感器和电压互感器的二次绕组应有且仅有（）保护接地。

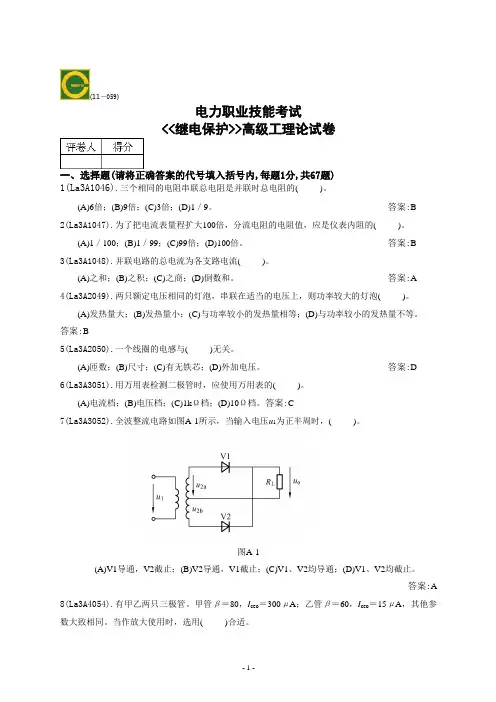

(11－059)电力职业技能考试<<继电保护>>高级工理论试卷一、选择题(请将正确答案的代号填入括号内,每题1分,共67题)1(La3A1046).三个相同的电阻串联总电阻是并联时总电阻的( )。

(A)6倍；(B)9倍；(C)3倍；(D)1／9。

答案:B2(La3A1047).为了把电流表量程扩大100倍，分流电阻的电阻值，应是仪表内阻的( )。

(A)1／100；(B)1／99；(C)99倍；(D)100倍。

答案:B3(La3A1048).并联电路的总电流为各支路电流( )。

(A)之和；(B)之积；(C)之商；(D)倒数和。

答案:A4(La3A2049).两只额定电压相同的灯泡，串联在适当的电压上，则功率较大的灯泡( )。

(A)发热量大；(B)发热量小；(C)与功率较小的发热量相等；(D)与功率较小的发热量不等。

答案:B5(La3A2050).一个线圈的电感与( )无关。

(A)匝数；(B)尺寸；(C)有无铁芯；(D)外加电压。

答案:D6(La3A3051).用万用表检测二极管时，应使用万用表的( )。

(A)电流档；(B)电压档；(C)1kΩ档；(D)10Ω档。

答案:C7(La3A3052).全波整流电路如图A-1所示，当输入电压u1为正半周时，( )。

图A-1(A)V1导通，V2截止；(B)V2导通，V1截止；(C)V1、V2均导通；(D)V1、V2均截止。

答案:A 8(La3A4054).有甲乙两只三极管。

甲管β＝80，I ceo＝300μA；乙管β＝60，I ceo＝15μA，其他参数大致相同。

当作放大使用时，选用( )合适。

(A)两只均；(B)甲管；(C)两只都不；(D)乙管。

答案:D 9(La3A5055).甲类功率放大器的集电极损耗( )。

(A)在输入信号最大时最大；(B)在输入信号为零时最大；(C)在输入信号为最大输入信号的50%时最大；(D)在输入信号为最大输入信号的70%时最大。

[41150]用一只内阻为1800Ω，量程为150V 的电压表测量600V 的电压，试求必须串接上多少欧姆的电阻？解：设应串接上的电压为R 则1800150＝R150600-所以R ＝150)150600(1800-⨯＝5400（Ω）答：串接5400Ω电阻。

[42150]如下图所示电路中，已知电阻1R ＝60Ω，2R ＝40Ω，总电流I ＝2A ，试求该电路中流过1R 和2R 的电流1I 和2I 分别是多少？解：1R 支路中的电流1I 为1I ＝212R R R +I ＝406040+³2＝0.8（A ） 2R 支路中的电流2I 为2I ＝211R R R +I ＝406060+³2＝1.2（A ）答：1I 为0.8A ，2I 为1.2A[43150]有一铜导线，其长度L ＝10km ，截面S ＝202mm ，经查表知铜在温度20℃时的电阻率为0.0175Ω²2mm /m ，试求此导线在温度30℃时的电阻值是多少（铜的温度系数为0.004/℃）。

答：电阻值为9.1Ω。

[44150]已知电路如下图所示，其中电阻以及电流的数值和方向都标注在图中。

若没E U ＝0V ，试求A U 、B U 、C U 为多少伏？解：因为E U ＝0，则C U ＝33I R ＝400³12＝4800（V ）B U ＝C U ＋22I R ＝4800＋200³2＝5200（V ）A U ＝C U ＋11R I ＝4800＋50³10＝5300（V ）答：A U 为5300V ，B U 为5200V ，C U 为4800V 。

[45150]求下图中电路的等效电阻值。

解：R CB ＝1006040100)6040(++⨯+＝50（Ω）R AB ＝75255075)2550(++⨯+＝37.5（Ω） 答：等效电阻为37.5Ω。

[41250]某一正弦交流电的表达式为i ＝sin （1000t ＋30º）A ，试求其最大值、有效值、角频率、频率和初相角各是多少？解：最大值I m ＝1A有效值I ＝2m I ＝0.707A角频率ω＝1000rad/s频率f ＝πω2＝π21000＝159Hz初相角ϕ＝30º答：最大值为1A ，有效值为0.707A ，角频率为1000rad/s ，频率为159Hz ，初相角为30°。

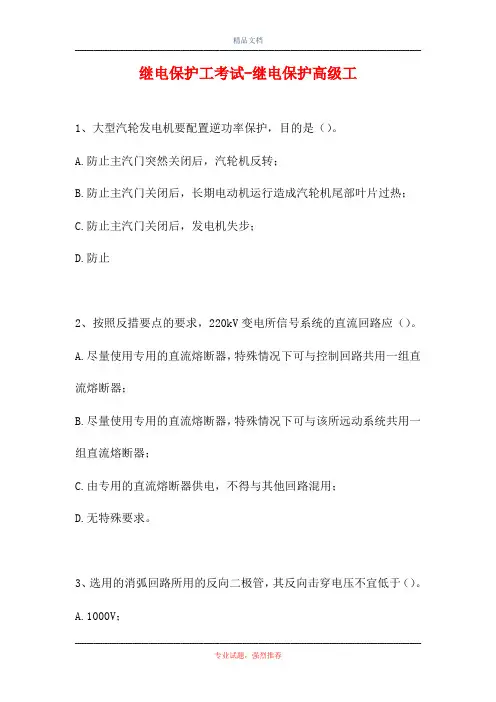

继电保护工考试-继电保护高级工1、大型汽轮发电机要配置逆功率保护，目的是（）。

A.防止主汽门突然关闭后，汽轮机反转；B.防止主汽门关闭后，长期电动机运行造成汽轮机尾部叶片过热；C.防止主汽门关闭后，发电机失步；D.防止2、按照反措要点的要求，220kV变电所信号系统的直流回路应（）。

A.尽量使用专用的直流熔断器，特殊情况下可与控制回路共用一组直流熔断器；B.尽量使用专用的直流熔断器，特殊情况下可与该所远动系统共用一组直流熔断器；C.由专用的直流熔断器供电，不得与其他回路混用；D.无特殊要求。

3、选用的消弧回路所用的反向二极管，其反向击穿电压不宜低于（）。

A.1000V；B.600V；C.2000V；D.400V。

4、整组试验允许用（）的方法进行。

A.保护试验按钮、试验插件或启动微机保护；B.短接触点；C.从端子排上通入电流、电压模拟各种故障，保护处于与投入运行完全相同的状态；D.手按继电器。

5、使用电平表进行跨接测量时，选择电平表内阻为（）。

A.75Ω档；B.600Ω；C.高阻档；D.400Ω档。

6、连接结合滤过器的高频电缆与高频保护装置的连接应（）。

A.经过保护屏的端子；B.不经过保护屏的端子；C.没有专门的规定；D.经过专用高频电缆接线盒。

7、继电器线圈直流电阻的测量与制造厂标准数据相差应不大于（）。

A.±10%；B.±5%；C.±15%；D.±1%。

8、在操作回路中，应按正常最大负荷下至各设备的电压降不得超过其额定电压的（）进行校核。

A.20%；B.15%；C.10%；D.5%。

9、为防止频率混叠，微机保护采样频率fs与采样信号中所含最高频率成分的频率fmax应满足（）。

A.fs＞2fmax；B.fs＜2fmax；C.fs＞fmax；D.fs=fmax。

10、综合重合闸中的阻抗选相元件，在出口单相接地故障时，非故障相选相元件误动可能性最少的是（）。

A.全阻抗继电器；B.方向阻抗继电器；C.偏移特性的阻抗继电器；D.电抗特性的阻抗继电器。

继电保护专业试题库（高级）一、填空题：（共120题）1、进行线路操作时，只有在断开_________ 之后，才可接通和断开隔离开关。

断路器2、发电机电压的电缆供电线路串联电抗器，是用来限制___________________ 和__________的。

短路电流维持母线残压3、变压器的额定容量规定为__________ o视在功率4、电力网的三相导线之间及各相对地之间，沿导线全长都分布有___________ , 这些电容将引起附加_________ O电容电流5、中性点不接地系统发生单相接地后，接地电流的值与网络的_____________ 、__________和相对地的__________ 有关O电压频率电容6、中性点不接地系统发生单相接地后，单相接地吋的接地电流等于正常（未接地）时一相对地电容电流的__________ 倍。

7、我国_________ 及以上系统，都釆用中性点宜接接地的方式。

110KV8、对称分量法是将任意不对称的三个相量分解为三组对称分量，它们分别是止序分量负序分量零序分量9、由于_________ 、__________ 、_________ 和_________ 常常会出现不正常运行和故障情况。

操作错误绝缘损坏直接雷击其它外力的破坏10、为了避免电气设备的破坏性事故发生，尽可能保持系统安全稳定运行，就需要有__________ 、 _________ 、__________ 切除故障。

这一任务由继电保护来完成。

选择地灵敏地快速地11、电力系统的不正常运行包括__________ 、 _________ 、及__________ 等。

过负荷运行过电压运行电力系统振荡12、电力系统短路故障可以分为____________ 大类,即___________ 短路故障和__________ 短路故障。

两简单复杂13、常见的简单短路故障包括_______________ 、__________ 、___________ 和__________ 四种形式。

继电保护题库继电保护试题1一、选择题：(每题1，共10题) 个别题目显示不全1、对于反应故障时参数减小而动作的继电保护，计算灵敏系数时应用______。

：A、故障参数的最大计算值；B、故障参数的最小计算值；C、两者都可以。

2、互感器二次侧应有安全可靠的接地，其作用是_____。

：A、便于测量时形成回路；B、以防互感器一、二次绕组绝缘破坏时 , 高电压对二次设备及人身的危害；C、泄漏雷电流。

3、若装有定时限过电流保护的线路，其末端变电所母线上有三条出线，各自的过电流保护动作时限分别为1.5s、0.5、1s，则该线路过电流保护的时限应整定为______。

：A、 1.5s；B、 2s；C、 3.5s。

4、中性点非直接接地电网的电流保护，通常采用_____接线方式。

：A、三相完全星形；B、两相不完全星形；C、两相电流差。

5、双侧电源线路的过电流保护加方向元件是为了_____。

：A、解决选择性；B、提高灵敏性；C、提高可靠性。

6、在中性点直接接地电网中，发生单相接地短路时，故障点的零序电流与零序电压的相位关系是_____。

：A、电流超前电压约90º；B、电压超前电流约90º；C、电压电流同相位。

7、高频闭锁方向保护的功率方向元件_____。

：A、能反应所有类型的故障；B、只能反应相间故障；C、只能反应接地故障。

8、Y，d11接线变压器纵差动保护采用电流相位补偿接线后，星形侧电流互感器流入差动臂的电流是电流互感器二次电流的_____倍。

：A、 1B、 2C、9、变压器的励磁涌流中，含有大量的直流分量及高次谐波分量，其中以_____次谐波所占的比例最大。

：A、二B、三C、四10、在变压器纵差动保护中，由于电流互感器的实际变比与计算变比不等产生的不平衡电流，因此可用差动继电器的_____线圈来消除。

：A、差动；B、平衡；C、短路。

参考答案：1、A2、B3、B4、B5、A6、A7、A8、C9、A 10、B继电保护试题2一、选择题：(每题1，共10题)1、线路保护一般装设两套 , 两套保护的作用是_____。

继电保护员-高级工试题（含答案）一、单选题（共45题，每题1分，共45分）1.为保护人身和二次设备的安全,要求电流互感器在运行中（）。

A、二次侧严禁开路B、二次侧严禁短路C、严禁超过规定容量加带负荷D、必须一点接地正确答案：A2.一次主接线方式为（）时，母线电流差动保护无需电压闭锁元件。

A、双母双分段接线B、单母线分段接线C、双母单分段接线D、3/2接线正确答案：D3.一个电池的电动势为E、内阻为r，外接负载为两个并联电阻，阻值各为R，当负载上消耗的功率最大时，R＝（）。

A、2rB、r／2C、0D、r正确答案：A4.在两相运行时，方向纵联保护的（）方向元件仍在运行。

A、零序B、负序C、相间D、突变量正确答案：D5.两台变比不同的变压器并联接于同一电源时，由于二次侧（）不相等，将导致变压器二次绕组之间产生环流。

A、绕组电流B、绕组长短C、绕组感应电动势D、绕组粗细正确答案：C6.BP-2B母差保护装置用于双母线接线的系统，当Ⅰ母上隔离开关辅助接点接触不良时，则（）可能出现非正常差流。

A、Ⅰ母小差B、Ⅱ母小差C、大差D、Ⅰ母小差-Ⅱ母小差及大差正确答案：A7.断路器控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（）。

A、光字牌信号B、中央告警信号C、音响和光字牌信号D、音响信号正确答案：C8.10kV～500kV输变电及配电工程质量验收与评定标准:跳闸保持继电器检查：检查厂家整定的跳闸电流是否满足要求，动作电流小于断路器额定跳闸电流的()%。

A、70B、80C、50D、60正确答案：C9.合并单元的对时精度要求很高，它的对时精度为（）A、1nsB、1usC、1msD、以上均不是正确答案：B10.工作中应确保电流互感器和电压互感器的二次绕组应有且仅有（）保护接地。

A、三点B、四点C、一点D、两点正确答案：C11.电流互感器本身造成的测量误差是由于励磁电流的存在，其角度误差是励磁支路呈现（），使一、二次电流有不同相位，从而造成角度误差。

继电保护员-高级工题库（附参考答案）一、单选题（共45题，每题1分，共45分）1.从继电保护原理上讲，受系统振荡影响的有( )。

A、相间过流保护B、零序电流保护C、负序电流保护D、距离保护正确答案：D2.在运行的电流互感器二次回路上工作时，（）。

A、必须停用互感器B、可靠接地C、严禁开路D、禁止短路正确答案：C3.电网实行（）调度、分级管理。

A、分级B、分阶段C、分层次D、统一正确答案：D4.数据库系统的核心是( )。

A、数据库B、数据库管理系统C、数据模型D、软件工具正确答案：B5.在没有实际测量值情况下，除大区间的弱联系联络线外，系统最长振荡周期一般可按（）考虑。

A、2.0sB、1.5sC、1.0sD、1.3s正确答案：B6.合并单元的对时精度要求很高，它的对时精度为（）A、1nsB、1usC、1msD、以上均不是正确答案：B7.变压器差动保护差动继电器内的平衡线圈消除哪一种不平衡电流( )。

A、两侧电流互感器的型号不同产生的不平衡电流。

B、二次回路额定电流不同产生的不平衡电流C、两侧相位不同产生的不平衡电流D、励磁涌流产生的不平衡电流正确答案：B8.在同样情况下，Y0/Y0接线变压器一次侧看进去的零序电抗比Y0/△接线变压器的零序电抗( )A、小B、大C、不确定D、相等正确答案：B9.变电所增加一台中性点直接接地的变压器，在该变电所某出线对侧母线上发生单相接地故障时，该出线的零序电流( )A、变小B、变大C、不变D、不确定正确答案：B10.单相电抗器组内部匝间短路时，若短路匝数很少，增加补偿电压后可以（）零序功率方向保护对匝间短路的灵敏度。

A、提高B、不确定C、不改变D、减少正确答案：A11.下面关于智能录波器的说法不正确的是（）A、智能录波器接入站控层网络B、智能录波器接入过程层网络C、智能录波器具有智能运维功能D、智能录波器能存储波形，但不存储SV、GOOSE报文正确答案：D12.保护装置应不依赖于（）实现其保护功能A、同步信号B、IRIG-B信号C、GPS/BD信号D、外部对时系统正确答案：D13.依据《中国南方电网有限责任公司电力事故事件调查规程》规定：一条线路由于同一原因在24小时内发生多次事件时，可认定为( )次事件。

继电保护题库1一、填空题：（20题，每题1分）1、对于距离保护后备段，为了防止距离保护超越，应取常见运行方式下最小的助增系数进行计算。

2、220KV双母线运行方式下，当任一组母线故障，母线差动保护动作而母联开关拒动时，母差保护无法切除故障，这时需由母联开关死区保护 (或失灵保护) 或非故障母线对侧线路保护来切除非故障母线。

3、LFP-902A选相元件拒动，延时 150毫秒后后备三跳。

4、当阻抗Z=600Ω时，功率电平P M与电压电平P U数值相等。

5、母线充电保护在母线、线路充电时，时间改为 0 秒；在冲击主变时，时间改为 0.5 秒；当充电良好后进行带负荷测向量前应及时将时间改为 0 秒。

6、在高压端与地短路情况下，电容式电压互感器的二次电压峰值应在额定频率的一个周波内衰减到低于短路前峰值的10%，称为电容式电压互感器的暂态响应。

7对于零序电流保护后备段，为了防止零序电流保护越级，应取常见运行方式下最大的分支系数进行计算。

8、断路器最低跳闸电压及最低合闸电压，其值不低于 30% 额定电压，且不大于 65% 额定电压。

9、电力设备和线路短路故障的保护应有主保护和后备保护，必要时可再增设临时保护。

10、按照重合闸作用于断路器的方式，可以分为单相重合闸、三相重合闸和综合重合闸。

11、某高压线路保护总动作时间0.08s，重合闸时间1s，断路器动作时间0.06s，则故障切除时间为 0.14秒。

12、电力系统无功功率缺额引起电压降低。

13、正常运行时，阻抗继电器感受的阻抗为负荷阻抗。

14、某电流互感器准确级为5P30，表示30倍额定电流下误差为5％。

15、变压器过励磁倍数主要取电压/ 频率与额定运行状态下的电压 / 频率的比值。

16、A/D变换器的两个重要指标是A/D转换的分辨率和转换速度。

17、当使用收发信机上的通道实验按钮时，在收发信机的发信起动逻辑回路中有发信的闭环回路以及相应的接环回路和有关的逻辑，实现以下时间和发信逻辑：（以0秒为本侧发信开始时间），0～ 200 毫秒内本侧发信后停信； 5 秒后本侧再次发信至 15 秒后停止。

继电保护高级工鉴定试卷（附答案）一、选择题（每题5分，共25分）1. 下列哪种设备不能作为电力系统的主保护？A. 断路器B. 继电器C. 电流互感器D. 电压互感器答案：A2. 下列哪种保护方式不属于距离保护？A. 定时限过电流保护B. 反时限过电流保护C. 距离保护D. 零序电流保护答案：D3. 在电力系统中，哪种设备主要用于检测故障电流？A. 电流互感器B. 电压互感器C. 电容器D. 电感器答案：A4. 下列哪种保护方式属于主保护？A. 过电流保护B. 零序电流保护C. 差动保护D. 低电压保护答案：C5. 下列哪种设备主要用于放大电路信号？A. 运算放大器B. 接触器C. 继电器D. 变压器答案：A二、填空题（每题5分，共25分）1. 电力系统中的主保护通常包括________、________和________等。

答案：断路器、继电器、电流互感器2. 距离保护是一种根据故障点距离保护装置的远近来判断故障的保护方式，其基本原理是________。

答案：利用故障点距离保护装置的远近与故障电流之间的关系来实现保护3. 继电保护装置的动作时间一般由________和________两个部分组成。

答案：定时限、反时限4. 电力系统中的故障类型主要包括________、________和________等。

答案：相间短路、接地故障、三相短路5. 差动保护是一种通过比较被保护设备两侧的电流差值来实现保护的保护方式，其基本原理是________。

答案：当被保护设备内部发生故障时，两侧的电流差值会发生变化，从而触发保护动作三、判断题（每题5分，共25分）1. 继电保护装置的动作电流应大于故障点的短路电流，以确保可靠动作。

（）答案：×2. 距离保护是一种根据故障点距离保护装置的远近来判断故障的保护方式，其动作时间与故障点距离成正比。

（）答案：√3. 电流互感器主要用于将高电流转换为便于测量和保护的低电流。

继电保护员-高级工练习题库及参考答案一、单选题（共45题，每题1分，共45分）1.电流速断保护定值不能保证( )时，则电流速断保护要误动作，需要加装方向元件A、选择性B、灵敏性C、可靠性D、速动性正确答案：A2.使用电平表进行跨接测量时，选择电平表内阻为( )。

A、高阻档B、400Ω档C、75Ω档D、600Ω档正确答案：A3.变压器不能使直流变压原因（）。

A、直流大小和方向随时间变化B、直流大小不变而方向随时间变化C、直流大小和方向不随时间变化D、直流大小可变化而方向不变正确答案：C4.接入电路中的电压互感器变比为2500/100,测量其二次侧电压为20V，一次侧电压应为（）V。

A、500B、125C、20D、250正确答案：A5.断路器控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（）。

A、音响信号B、中央告警信号C、音响和光字牌信号D、光字牌信号正确答案：C6.触电急救必须分秒必争，立即就地用（）进行急救。

A、心肺复苏法B、胸外按压法C、人工呼吸法D、医疗器械正确答案：A7.当零序功率方向继电器的最灵敏角为电流越前电压100°时（）A、其电流和电压回路应按反极性与相应的CT、PT回路联接B、该相位角与线路正向故障时零序电流与零序电压的相位关系一致C、该元件适用于中性点不接地系统零序方向保护D、无法确定正确答案：B8.关于BP-2B母差保护装置的电压闭锁元件，以下描述正确的是（）。

A、低电压为母线相电压，零序电压为母线零序电压，负序电压为母线负序线电压B、低电压为母线线电压，零序电压为母线三倍零序电压，负序电压为母线负序相电压C、低电压为母线相电压，零序电压为三倍母线零序电压，负序电压为母线负序线电压D、低电压为母线线电压，零序电压为母线零序电压，负序电压为母线负序相电压正确答案：B9.依据《中国南方电网有限责任公司电力事故事件调查规程》规定：发生以下归属公司的事故事件，需中断安全记录( )。

一.选择题：（25分）1.对反应相间短路的阻抗继电器,为使其在各种相间短路时测量阻抗均相等,应采用( D ).A.90°接线B.+30°接线C.-30°接线D.0°接线1.2.下图所示为（A）。

A.低通滤过器原理图B.高通滤过器原理图C. 带通滤过器原理图3.在共射极放大电路中，输入信号加在三极管的（A）。

A. 基极与发射极之间B. 集电极与发射极之间C. 基极与集电极之间4.电力系统发生振荡时，振荡中心电压的波动情况是（A）。

A.幅度最大B.幅度最小C.幅度不变5．防止励磁涌流影响误动作的谐波制动继电器，采用的是（A）。

A.二次谐波B.三次谐波C.五次谐波D.高次谐波6. 频率为50Hz的两个正弦交流电流，相位差为π/2弧度，其时间差为（D）。

A.2msB.3msC.4msD.5ms7．在微机保护的数据采集系统中，为防止造成频率混叠，要求采样频率fs与被测信号频率f。

之间的关系为（B）。

A.fs=2f。

B.fs≥2f。

C.fs≤2f。

D.f。

≥2fs8. 阻抗继电器测量阻抗ZK与一次测量阻抗ZKˊ关系为（A）。

A.ZK= ZKˊ（nTA/nTV）B. ZK= ZKˊ（nTV/nTA）C. ZK= ZKˊ/（nTV nTA）9.对一端供电的平行双回线路上的横联差动方向保护，其相继动作区出现在（B）。

A.电源侧母线附近B.受电侧母线附近C.两侧母线附近10.零序功率方向继电器的最大灵敏角一般为（C）。

A.300B.450C.700D.110011.下图所示直流电路中，要使10Ω电阻中的电流为零，则电动势E应等于（C）。

A.6VB.12VC.16VD.30V12.下图电路中，开关K断开时，电压表读数为30V，当K闭合时，电压表读数为10V，电流表读数为2A，则有源二端网络的等效电压源的电动势E。

和内阻R。

分别为（C）。

A.30V、5ΩB.30V、15ΩC.30V、10ΩD.30V、8Ω13. 电力系统发生振荡时，可能会发生误动作的保护是（C）。

(11-059)电力职业技能鉴定考试《继电保护工（第二版）》高级技师理论题库一、选择题（请将正确答案的代号填入括号内，共61题）1. 关于等效变换说法正确的是（）。

(A)等效变换只保证变换的外电路的各电压、电流不变； (B)等效变换是说互换的电路部分一样； (C)等效变换对变换电路内部等效； (D)等效变换只对直流电路成立。

答案:A2. 在电力系统中发生不对称故障时，短路电流中的各序分量，其中受两侧电动势相角差影响的是（）。

(A)正序分量； (B)负序分量； (C)正序分量和负序分量； (D)零序分量。

答案:A3. 相当于负序分量的高次谐波是（）谐波。

(A)3n次； (B)3n+1次； (C)3n1次（其中n为正整数）； (D)上述三种以外的。

答案:C4. 按对称分量法，A相的正序分量可按（）式计算。

(A)FA1=（FA+2FB+FC）/3； (B)FA1=（FA+FB+ 2FC）/3； (C)FA1=（2FA+FB+FC）/3。

答案:B5. 如果线路送出有功与受进无功相等，则线路电流、电压相位关系为（）。

(A)电压超前电流45°； (B)电流超前电压45°； (C)电流超前电压135°； (D)电压超前电流135°。

答案:B6. 若i1=8sin（t+10°）A，i2=6sin（t+30°）A，则其二者合成后（）。

(A)幅值等于14，相位角等于40°； (B)i=10sin（t20°）； (C)合成电流i=i1+i2，仍是同频率的正弦交流电流； (D)频率和相位都改变，是非正弦交流电流。

答案:C7. 下属哪些说法是正确的？（）。

(A)振荡时系统各点电压和电流的幅值随功角的变化一直在做往复性的摆动，但变化速度相对较慢；而短路时，在短路初瞬电压、电流是突变的，变化量较大，但短路稳态时电压、电流的有效值基本不变； (B)振荡时阻抗继电器的测量阻抗随功角的变化，幅值在变化，但相位基本不变，而短路稳态时阻抗继电器测量阻抗在幅值和相位上基本不变； (C)振荡时只会出现正序分量电流、电压，不会出现负序分量电流、电压，而发生接地短路时只会出现零序分量电压、电流不会出现正序和负序分量电压电流。
