继电保护中级工试题(含答案)

继电保护员-中级工习题及答案一、单选题（共40题，每题1分，共40分）1.在保护和测量仪表中，电流回路的导线截面不应小于（）。

A、2.5mm2B、1.5mm2C、4mm2D、5mm2正确答案：A2.过电流方向保护是在过电流保护的基础上，加装一个（）而组成的装置。

A、负荷电压元件B、复合电压元件C、方向元件D、复合电流继电器正确答案：C3.一般由变压器、电抗器瓦斯保护启动的中间继电器，应采用（）中间继电器，不要求快速动作，以防止直流正极接地时误动作。

A、普通功率的B、较小启动功率的C、较大启动功率的D、中速正确答案：C4.过渡电阻对距离继电器工作的影响是（）。

A、只会使保护区加大B、只可能使继电器超越C、视条件可能失去方向性，也可能使保护区缩短，还可能发生超越及拒动D、只会使保护区缩短正确答案：C5.系统振荡与短路同时发生，高频保护装置会（）。

A、正确动作B、不能确定C、拒动D、误动正确答案：A6.低电压继电器是反映电压（）。

A、上升而动作B、低于整定值而动作C、为额定值而动作D、视情况而异的上升或降低而动作正确答案：B7.电流互感器的负载电阻越大，则电流互感器的负载（）。

A、不变B、越小C、不能确定D、越大正确答案：D8.发电机转子绕组两点接地对发电机的主要危害之一是（）。

A、转子电流被地分流，使流过转子绕组的电流减少B、转子电流增加，致使转子绕组过电流C、破坏了发电机气隙磁场的对称性，将引起发电机剧烈振动，同时无功功率出力降低D、无功功率出力增加正确答案：C9.电容式电压互感器中的阻尼器的作用是（）。

A、产生铁磁谐振B、分担二次压降C、改变二次阻抗角D、消除铁磁谐振正确答案：D10.继电保护的“三误”是（）。

A、误整定、误试验、误触电B、误整定、误试验、误碰C、误整定、误接线、误试验D、误接线、误碰、误整定正确答案：D11.当限时电流速断保护的灵敏系数不满足要求时，可考虑()。

A、与下一级限时电流速断保护相配合B、与下一级过电流保护相配合C、与下一级电流速断保护相配合D、采用过电流保护正确答案：A12.保护用电缆与电力电缆可以（）。

继电保护员-中级工测试题+答案一、单选题（共40题，每题1分，共40分）1.应保证收发信机接收对端信号时的通道裕量不低于()，否则不允许将保护投入运行。

A、8.3dbB、8.686dbC、10dbD、9db正确答案：B2.金属导体的电阻与（）无关。

A、导体长度B、导体电阻率C、外加电压D、导体截面积正确答案：C3.负荷功率因数低造成的影响是()。

A、线路电压损失增大B、线路电压损失增大，有功损耗增大C、线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用D、有功损耗增大正确答案：C4.短距离输电线路比长距离输电线路受过渡电阻的影响要()。

A、一样B、小C、不能确定D、大正确答案：D5.某110kv系统最大短路电流为20kA，为保证保护正确动作的最佳TA选择为()。

A、600/510P20B、1000/510P20C、2000/510P20D、1000/510P10正确答案：B6.为保证允许式纵联保护能够正确动作，要求收信侧的通信设备在收到允许信号时（）。

A、须将其展宽至200~500msB、须将其展宽至100~200msC、将信号脉宽固定为100msD、不需要展宽正确答案：D7.按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强电控制回路，不应小于（）；弱电控制回路，不应小于0.5 mm2。

A、1.0mm2B、4mm2C、2.5mm2D、1.5mm2正确答案：D8.电流起动的防跳继电器，其电流额定电流的选择应与断路器跳闸线圈的额定电流相配合，并保证动作的灵敏系数不小于（）A、2.5B、1.3C、2D、1.5正确答案：D9.电抗互感器的作用是()。

A、一次电流转换成二次电流B、一次电流转换成二次电压C、一次模拟量转换成二次数字量D、一次电压转换成二次电压正确答案：B10.一个半断路器接线方式的断路器失灵保护中，反映断路器动作状态的判别元件采用的电流是（）。

A、单个开关相电流B、两个开关和电流C、任意电流均可D、两个开关差电流正确答案：A11.以下关于自动重合闸描述错误的是()。

继电保护员-中级工练习题（附参考答案）一、单选题（共40题，每题1分，共40分）1.断路器非全相运行时，负序电流的大小与负荷电流的大小关系为（）。

A、不确定B、成反比C、成正比D、视具体情况而定正确答案：C2.校核母差保护电流互感器的10%误差曲线时，计算电流倍数最大的情况是元件（）。

A、对侧有电源B、都一样C、对侧无电源D、视当时运行情况而定正确答案：C3.铭牌是30VA5P级10的电流互感器，额定准确限额一次电流下的综合误差是（）。

A、0.05B、0.1C、0.01D、0.005正确答案：A4.10kV、35kV、110kV、220kV、500kV设备不停电时的安全距离分别是（）米。

A、0.7、1.0、1.5、3.0、5.0B、0.7、1.0、1.5、3.0、4.5C、0.6、1.0、1.5、3.0、5.0D、0.7、1.0、1.3、3.0、5.0正确答案：A5.按照部颁反措要点的要求，220kV变电所信号系统的直流回路应()。

A、尽量使用专用的直流熔断器，特殊情况下可与控制回路共用一组直流熔断器B、尽量使用专用的直流熔断器，特殊情况下可与该所远动系统共用一组直流熔断器C、由专用的直流熔断器供电，不得与其他回路混用D、无特殊要求正确答案：C6.在未办理工作票（）手续以前，值班员不准将施工设备合闸送电。

A、间断B、终结C、转移D、结束正确答案：B7.如果直流电源为220V，而中间继电器的额定电压为110V，则回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于（）。

A、远离正、负电源（不能直接接于电源端）B、不确定C、负电源D、正电源正确答案：C8.一个半断路器接线方式的断路器失灵保护中，反映断路器动作状态的判别元件采用的电流是（）。

A、单个开关相电流B、两个开关和电流C、任意电流均可D、两个开关差电流正确答案：A9.平行线路重合闸可以采用检查相邻线有电流起动方式，其正确接线应在重合闸的起动回路中串入()。

继电保护员-中级工题库（附参考答案）一、单选题（共40题，每题1分，共40分）1.准同步并列条件规定的允许合闸误差角一般不超过（）。

A、15°B、10°C、5°D、20°正确答案：B2.一个半断路器接线方式的断路器失灵保护中，反映断路器动作状态的判别元件采用的电流是（）。

A、单个开关相电流B、两个开关和电流C、任意电流均可D、两个开关差电流正确答案：A3.为了使方向阻抗继电器工作在（）状态下，故要求继电器的最大灵敏角等于被保护线路的阻抗角。

A、最灵敏B、最有选择C、最快速D、最可靠正确答案：A4.为防止线路过电压，对于长线路要求装设（）。

A、避雷器B、串联电容器C、并联电抗器D、串联电抗器正确答案：C5.在计算复杂电路的各种方法中，最基本的方法是（）。

A、叠加原理B、支路电流法C、戴维南原理D、回路电流法正确答案：B6.在高频保护中，涉及载波信号的电压电平定义为（）。

A、Lu＝10ln（U/U0）B、Lu＝20lg（U/U0）C、Lu＝U/U0D、Lu＝20ln（U/U0）正确答案：B7.一台二次额定电流为5A的电流互感器，其额定容量是30VA，二次负载阻抗不超过（）才能保证准确等级。

A、1.2ΩB、1.5ΩC、2ΩD、4Ω正确答案：A8.完全电流差动母线保护中差动继电器的动作电流按（）条件计算。

A、躲过外部短路最大短路电流B、躲过外部短路时最大不平衡电流C、躲过母线各连接元件负荷电流之和D、躲过母线各连接元件中最大负荷电流正确答案：B9.电容式电压互感器中的阻尼器的作用是（）。

A、产生铁磁谐振B、消除铁磁谐振C、分担二次压降D、改变二次阻抗角正确答案：B10.集成电路型、微机型保护装置的电流、电压及信号接点引入线应采用屏蔽电缆，同时（）。

A、电缆的屏蔽层应在开关场可靠接地B、电缆的屏蔽层应在控制室可靠接地C、电缆的屏蔽层应在开关场和控制室两端可靠接地D、以上都不对正确答案：C11.当系统运行方式变小时，过电流和低电压的保护范围是（）。

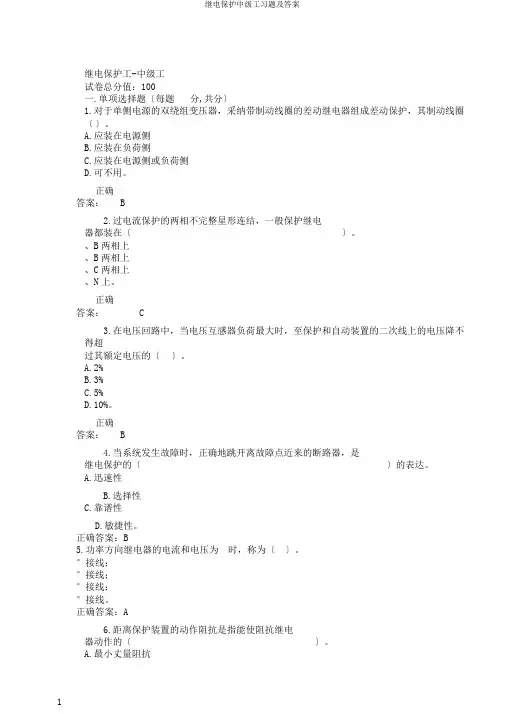

继电保护工-中级工试卷总分值：100一.单项选择题〔每题分,共分〕1.对于单侧电源的双绕组变压器，采纳带制动线圈的差动继电器组成差动保护，其制动线圈〔〕。

A.应装在电源侧B.应装在负荷侧C.应装在电源侧或负荷侧D.可不用。

正确答案： B2.过电流保护的两相不完整星形连结，一般保护继电器都装在〔〕。

、B两相上、B两相上、C两相上、N上。

正确答案： C3.在电压回路中，当电压互感器负荷最大时，至保护和自动装置的二次线上的电压降不得超过其额定电压的〔〕。

A.2%B.3%C.5%D.10%。

正确答案： B4.当系统发生故障时，正确地跳开离故障点近来的断路器，是继电保护的〔〕的表达。

A.迅速性B.选择性C.靠谱性D.敏捷性。

正确答案：B5.功率方向继电器的电流和电压为时，称为〔〕。

°接线；°接线；°接线；°接线。

正确答案：A6.距离保护装置的动作阻抗是指能使阻抗继电〕。

器动作的〔A.最小丈量阻抗B.最大丈量阻抗C.介于最小与最大丈量阻抗之间的一个定值D.大于最大丈量阻抗的一个定值。

正确答案：B7.在三相对称故障时，电流互感器的二次计算负载，三角形接线是星形接线的〔〕。

倍B.倍倍倍。

正确答案： C8.过流保护采纳低压起动时，低压继电器的起动电〕。

压应小于〔A.正常工作最低电压B.正常工作电压C.正常工作最高电压D.正常工作最低电压的50%。

正确答案： A9.变压器励磁涌流可达变压器额〕。

定电流的〔～8倍～2倍～12倍～16倍。

正确答案： A10.变压器励磁涌流的衰〕。

减时间为〔～2s～1s～4s～5s。

正确答案： B11.黑胶布带用于电压〔〕以下电线、电缆等接头的绝缘包扎。

正确答案： C12.高频保护在通道为闭锁式时，通道的试验逻辑是按下通道试验按〔〕钮，本侧发信。

此后本侧停信，连续收对侧信号5s后〔对侧连续发10s〕，本侧启动发信10s。

正确答案： C13.当负序电压继电器的整定值为6～12V时，电压回路一相或两〕。

继电保护员-中级工考试题含答案一、单选题（共40题，每题1分，共40分）1.电气工作人员在220kV高压设备区工作时，其正常活动范围与带电设备的最小安全距离是（）。

A、2.0mB、1.5mC、3.0mD、5.0m正确答案：C2.发电机转子绕组两点接地对发电机的主要危害之一是（）。

A、转子电流增加，致使转子绕组过电流B、无功功率出力增加C、转子电流被地分流，使流过转子绕组的电流减少D、破坏了发电机气隙磁场的对称性，将引起发电机剧烈振动，同时无功功率出力降低正确答案：D3.按部颁反措要求，防止跳跃继电器的电流线圈应（）。

A、与跳闸继电器线圈并联B、与断路器跳闸线圈并联C、接在跳闸继电器出口触点与断路器控制回路之间D、与跳闸继电器出口触点并联正确答案：C4.过电流方向保护是在过电流保护的基础上，加装一个（）而组成的装置。

A、复合电流继电器B、方向元件C、负荷电压元件D、复合电压元件正确答案：B5.零序电流保护在常见运行方式下，在220~500kV的200km线路末段金属性短路时的灵敏度应大于（）。

A、1.4B、2C、1.5D、1.3正确答案：D6.对采用单相重合闸的线路，当线路发生永久性单相接地故障时，保护及重合闸的动作顺序为()。

A、选跳故障相，延时重合单相，后加速跳三相B、选跳故障相，延时重合单相，后加速再跳故障相C、三相跳闸不重合D、三相跳闸，延时重合三相，后加速跳三相正确答案：A7.在高频保护中，涉及载波信号的电压电平定义为（）。

A、Lu＝20lg（U/U0）B、Lu＝10ln（U/U0）C、Lu＝20ln（U/U0）D、Lu＝U/U0正确答案：A8.在继电保护、仪表等二次回路上工作时，应填写第一种工作票的情况是（）A、检查高压电动机的继电器需将高压设备停电B、连于电流互感器二次绕组并装在配电盘上的继电器可以不断开所保护的高压设备C、一次电流继电器有特殊装置，可以在运行中改变定值的D、更改定值正确答案：A9.利用纵向零序电压构成的发电机匝间保护，为了提高其动作的可靠性，则应在保护的交流输入回路上（）。

继电保护员-中级工考试题+参考答案一、单选题（共40题，每题1分，共40分）1.过电流方向保护是在过电流保护的基础上，加装一个（）而组成的装置。

A、复合电流继电器B、负荷电压元件C、方向元件D、复合电压元件正确答案：C2.快速切除线路和母线的短路故障，是提高电力系统（）的最重要手段。

A、机电稳定B、暂态稳定C、动态稳定D、静态稳定正确答案：B3.超范围允许式纵联保护，本侧判断为反方向故障时，则向对侧发送（）信号。

A、闭锁B、允许跳闸C、跳闸D、远方跳闸正确答案：A4.电压互感器在开关场采用二次绕组中性点经放电间隙或氧化锌避阀片接地时，其击穿电压峰值应大于（）ImaxV。

（Imax为电网接地故障时通过变电所的可能最大接地电流有效值）A、30B、10C、20D、40正确答案：A5.所谓继电器动合触点是指（）。

A、正常时触点闭合B、继电器线圈不带电时触点断开C、继电器线圈带电时触点断开D、正常时触点断开正确答案：B6.在微机型保护中，控制电缆屏蔽层()。

A、端子箱一端接地B、两端接地C、无须接地D、控制屏一端接地正确答案：B7.电气工作人员对《电业安全工作规程》应（）考试一次。

A、每个月B、每年C、每两年D、每半年正确答案：B8.在电网中装设带有方向元件的过流保护是为了保证动作的（）。

A、快速性B、可靠性C、灵敏性D、选择性正确答案：D9.大接地电流系统中，双母线上两组电压互感器二次绕组应（）。

A、在开关场各自的中性点接地B、选择其中一组接地，另一组经放电间隙接地C、只允许有一个公共接地点，其接地点宜选在控制室D、不应接地正确答案：C10.为防止仪表电压回路短路，接地故障引起距离保护失压误动作，要求仪表电压分支回路（）。

A、不装设熔断器B、装设空开C、装设较大容量的熔断器D、装设较小容量的熔断器正确答案：D11.按照部颁反措要点的要求，保护跳闸连接片（）。

A、开口端应装在上方，接到断路器的跳闸线圈回路B、开口端应装在上方，接到保护的跳闸出口回路C、开口端应装在下方，接到断路器的跳闸线圈回路D、开口端应装在下方，接到保护的跳闸出口回路正确答案：A12.电力系统发生故障时最基本的特征是()。

继电保护员-中级工考试题（附参考答案）一、单选题（共40题，每题1分，共40分）1.在500kV线路主保护的双重化中，下列可不必完全彼此独立的回路是（）。

A、跳闸线圈回路B、交流电流、电压回路C、中央信号回路D、直流电源回路正确答案：C2.两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时()。

A、容量和变比都增加一倍B、变比、容量都不变C、变比增加一倍，容量不变D、变比不变，容量增加一倍正确答案：D3.有两个正弦量，其瞬时值的表达式分别为：u=220sin(ωt-10°)，i=5sin(ωt-40°)，可见()。

A、电流滞后电压40°B、B电流滞后电压30°C、电压超前电流50°D、电流超前电压30°正确答案：B4.创伤急救的原则是（）。

A、立即实施包扎B、先固定、后抢救、再搬运C、先抢救，后固定，再搬运D、先固定、后搬运、再抢救正确答案：C5.继电保护试验用仪器的精度及测量二次回路绝缘表计的电压等级应分别为（）。

A、A1级、1000VB、0.5级、1000VC、0.2级、1000VD、0.5级、500V正确答案：B6.对各类双断路器接线方式的线路，其重合闸装置和失灵保护等宜按（）为单元装设。

A、电压等级B、断路器C、间隔D、线路正确答案：B7.微机保护中电压、电流通道的零漂不能超过（）。

A、－0.5～0.5B、－0.3～0.5C、－0.3～0.3D、－0.2～0.3正确答案：C8.补充主保护和后备保护的性能或当主保护和后备保护退出运行而增加的简单保护称（）。

A、后备保护B、辅助保护C、失灵保护D、异常运行保护正确答案：B9.对于集成电路型、微机保护，为增强其抗干扰能力应采取的方法是：（）必须经抗干扰处理。

A、电流、交流电压回路和直流电源入口处B、直流电源入口处C、电流、交流电压回路和直流电源出口处D、交流电流、交流电压回路正确答案：A10.直流电压为220V的直流继电器线圈的线径不宜小于()。

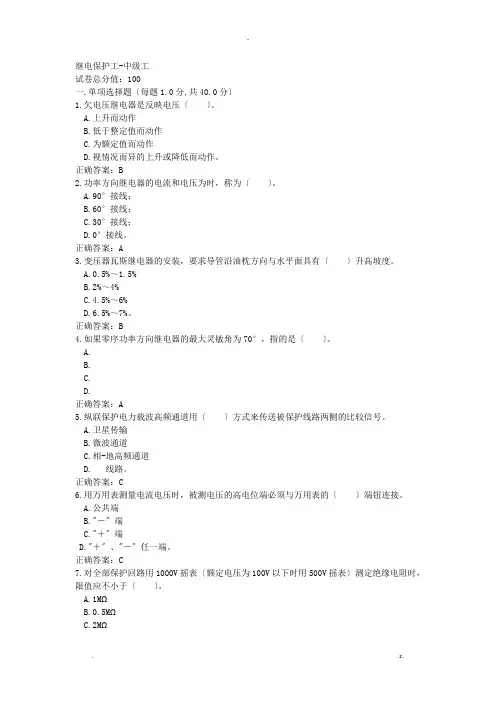

继电保护工-中级工试卷总分值：100一.单项选择题〔每题1.0分,共40.0分〕1.欠电压继电器是反映电压〔〕。

A.上升而动作B.低于整定值而动作C.为额定值而动作D.视情况而异的上升或降低而动作。

正确答案：B2.功率方向继电器的电流和电压为时，称为〔〕。

A.90°接线；B.60°接线；C.30°接线；D.0°接线。

正确答案：A3.变压器瓦斯继电器的安装，要求导管沿油枕方向与水平面具有〔〕升高坡度。

A.0.5%～1.5%B.2%～4%C.4.5%～6%D.6.5%～7%。

正确答案：B4.如果零序功率方向继电器的最大灵敏角为70°，指的是〔〕。

A.B.C.D.正确答案：A5.纵联保护电力载波高频通道用〔〕方式来传送被保护线路两侧的比较信号。

A.卫星传输B.微波通道C.相-地高频通道D. 线路。

正确答案：C6.用万用表测量电流电压时，被测电压的高电位端必须与万用表的〔〕端钮连接。

A.公共端B."－〞端C."＋〞端D."＋〞、"－〞任一端。

正确答案：C7.对全部保护回路用1000V摇表〔额定电压为100V以下时用500V摇表〕测定绝缘电阻时，限值应不小于〔〕。

A.1MΩB.0.5MΩC.2MΩD.5MΩ。

正确答案：A8.二次接线回路上的工作，无需将高压设备停电时，需填用〔〕。

A.第一种工作票B.第二种工作票C.继电保护平安措施票D.第二种工作票和继电保护平安措施票。

正确答案：B9.在实数平面上圆周不经过原点的圆，反演后为〔〕。

A.不经原点的一直线B.经原点的一直线C.圆周不经过原点的圆D.圆周经过原点的圆正确答案：C10.一经过原点的直线，在复数平面上反演后，得到〔〕。

A.圆周经过原点的圆B.圆周不经过原点的圆C.经过原点的直线D.不经过原点的直线。

正确答案：C11.线路正向经过渡电阻Rg单相接地时，关于保护安装处的零序电压与零序电流间的相位关系，以下说法正确的选项是〔〕。

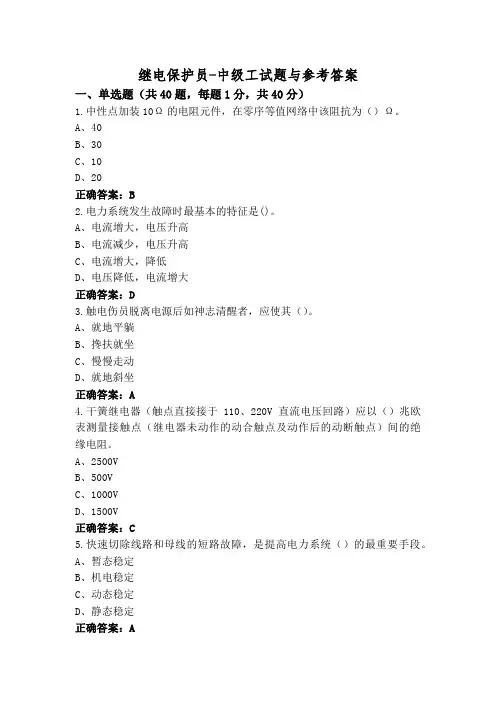

继电保护员-中级工试题与参考答案一、单选题（共40题，每题1分，共40分）1.中性点加装10Ω的电阻元件，在零序等值网络中该阻抗为（）Ω。

A、40B、30C、10D、20正确答案：B2.电力系统发生故障时最基本的特征是()。

A、电流增大，电压升高B、电流减少，电压升高C、电流增大，降低D、电压降低，电流增大正确答案：D3.触电伤员脱离电源后如神志清醒者，应使其（）。

A、就地平躺B、搀扶就坐C、慢慢走动D、就地斜坐正确答案：A4.干簧继电器（触点直接接于110、220V直流电压回路）应以（）兆欧表测量接触点（继电器未动作的动合触点及动作后的动断触点）间的绝缘电阻。

A、2500VB、500VC、1000VD、1500V正确答案：C5.快速切除线路和母线的短路故障，是提高电力系统（）的最重要手段。

A、暂态稳定B、机电稳定C、动态稳定D、静态稳定正确答案：A6.在中性点不接地系统中发生单相接地故障时，流过故障线路始端的零序电流（）。

A、超前零序电压90°B、滞后零序电压45°C、和零序电压同相位D、滞后零序电压90°正确答案：D7.采用IEC61850-9-2点对点采样模式的智能变电站，仅母线合并单元投入检修将会对母线保护产生一定的影响，下列说法不正确的是( )。

A、闭锁所有保护B、不闭锁保护C、开放该段母线电压D、显示无效采样值正确答案：A8.在未办理工作票（）手续以前，值班员不准将施工设备合闸送电。

A、转移B、结束C、终结D、间断正确答案：C9.额定电压为35kV的开关用在10kV系统中，其遮断容量会（）。

A、增大B、不能用C、不变D、减少正确答案：D10.当考虑到外接输电线路采用快速自动重合闸装置时，下面()暂态保护型电流互感器有更好的经济技术性能。

A、TPXB、TPZC、TPSD、TPY正确答案：B11.按照部颁反措要点的要求，保护跳闸连接片（）。

A、开口端应装在下方，接到保护的跳闸出口回路B、开口端应装在上方，接到断路器的跳闸线圈回路C、开口端应装在下方，接到断路器的跳闸线圈回路D、开口端应装在上方，接到保护的跳闸出口回路正确答案：B12.发电机低电压过电流保护，电流元件应接在（）电流互感器二次回路上。
