100M光纤收发器使用说明

光纤收发器使用说明
哎呀，同学们，你们知道什么是光纤收发器吗？哈哈，估计好多人都不清楚呢！今天就让我这个好奇宝宝来给大家讲讲吧！
光纤收发器啊，就像是我们传递消息的小能手。

它的样子呢，方方正正的，有一些小接口和指示灯。

想象一下，我们在学校里给好朋友传纸条，纸条就是信息。

而光纤收发器呢，就像是那个能把我们的纸条又快又准地送到朋友手里的神奇工具。

我们先说怎么把它安装好吧！这就好比搭积木，得一步一步来。

首先，要找到一个合适的地方放它，要干净、干燥，不能有水，也不能有太多灰尘，不然它会“生病”的。

然后，把光纤线插进去，这可不能插错了，就像我们穿鞋子不能穿反一样。

在使用的时候，要注意看那些指示灯哦。

如果绿灯亮了，那就说明一切正常，它正在努力工作呢，就像我们考试考了满分一样开心。

要是红灯亮了，哎呀，那可能就出问题啦，这时候就得赶紧找找原因。

我有一次就碰到红灯亮了，急得我呀，像热锅上的蚂蚁。

我赶紧去问爸爸，爸爸说可能是线没插好。

我重新插了一下，嘿，绿灯亮了，可把我高兴坏了！
妈妈还跟我说，光纤收发器的作用可大了。

就像我们的眼睛能让我们看到美丽的世界一样，它能让我们的网络变得又快又稳，这样我们就能愉快地看动画片、玩游戏、和远方的亲人视频聊天啦！
你们说，这光纤收发器是不是很神奇？反正我觉得它可厉害啦！
我的观点就是：光纤收发器虽然看起来小小的，但是作用大大的，给我们的生活带来了好多便利！。

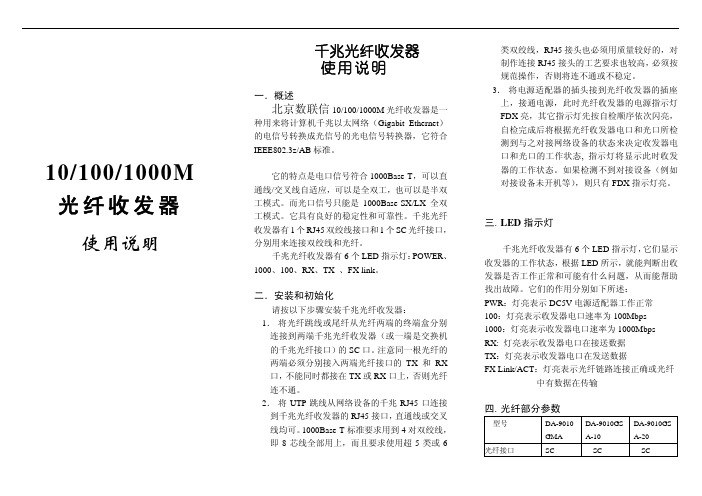

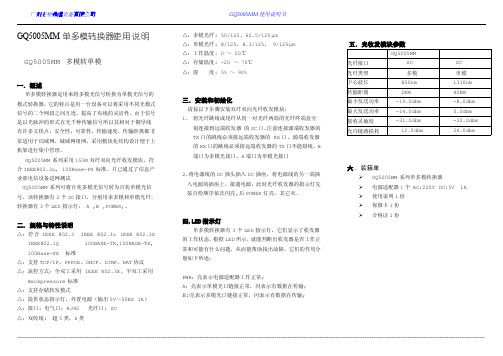

10/100/1000M 光纤收发器使用说明千兆光纤收发器使用说明一．概述北京数联信10/100/1000M光纤收发器是一种用来将计算机千兆以太网络（Gigabit Ethernet）的电信号转换成光信号的光电信号转换器，它符合IEEE802.3z/AB标准。

它的特点是电口信号符合1000Base-T，可以直通线/交叉线自适应，可以是全双工，也可以是半双工模式。

而光口信号只能是1000Base-SX/LX全双工模式。

它具有良好的稳定性和可靠性。

千兆光纤收发器有1个RJ45双绞线接口和1个SC光纤接口，分别用来连接双绞线和光纤。

千兆光纤收发器有6个LED指示灯：POWER、1000、100、RX、TX 、FX link。

二．安装和初始化请按以下步骤安装千兆光纤收发器：1．将光纤跳线或尾纤从光纤两端的终端盒分别连接到两端千兆光纤收发器（或一端是交换机的千兆光纤接口）的SC口。

注意同一根光纤的两端必须分别接入两端光纤接口的TX和RX口，不能同时都接在TX或RX口上，否则光纤连不通。

2．将UTP跳线从网络设备的千兆RJ45口连接到千兆光纤收发器的RJ45接口，直通线或交叉线均可。

1000Base-T标准要求用到4对双绞线，即8芯线全部用上，而且要求使用超5类或6类双绞线，RJ45接头也必须用质量较好的，对制作连接RJ45接头的工艺要求也较高，必须按规范操作，否则将连不通或不稳定。

3．将电源适配器的插头接到光纤收发器的插座上，接通电源，此时光纤收发器的电源指示灯FDX亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器电口和光口所检测到与之对接网络设备的状态来决定收发器电口和光口的工作状态, 指示灯将显示此时收发器的工作状态。

如果检测不到对接设备（例如对接设备未开机等），则只有FDX指示灯亮。

三.LED指示灯千兆光纤收发器有6个LED指示灯，它们显示收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

光纤收发器使用方法
光纤收发器是一种用于光纤通信的设备，它能够将光信号转换为电信号或将电信号转换为光信号。

以下是光纤收发器的基本使用方法：
1. 连接光纤：首先，将一端的光纤插入光纤收发器的光纤输入端口，并将另一端插入光纤网络的相应接口。

2. 连接电源：将光纤收发器连接到电源，并确保电源供应稳定。

3. 设置参数：根据实际需求，设置光纤收发器的工作参数，例如工作模式、波长、传输速率等。

这些参数可能需要根据光纤网络的要求进行调整。

4. 连接设备：将光纤收发器的电信号输出端口连接到相应的设备，例如路由器、交换机或计算机等。

5. 监测状态：使用光纤收发器的监测工具，如LED指示灯、网络管理软件等，监测设备的工作状态和连接情况。

确保光纤收发器的正常工作。

6. 维护保养：定期检查光纤收发器的连接和工作状态。

如发现故障或问题，及时进行处理或更换。

请注意，光纤收发器的具体使用方法可能因不同品牌或型号而有所差异。

在使用
前，建议参考光纤收发器的用户手册或咨询相关技术人员。

一光八电中文说明书范文A5一光八电10/100M光纤收发器用户手册1.简介10/100M一光八电光纤收发器可将8个独立的10/100Bae-T某双绞线电信号和1个独立100Bae-F某光信号进行相互转化。

它将网络的传输距离从铜线的100M的极限扩展到120KM.通过使用交换技术和存储转发技术来实现两种网络连接媒体之前的数据，极大的提高了光纤以太网的组建灵活性，并降低了网络的组建成本，支持双纤多模，双纤单模，单模单纤等多种光纤传输。

2.特点存储和转发能力，以支持速率适配和协议转换。

自适应连接10M和100M网络所以网口支持全双工半双工自适应以及流量控制自动检测和纠正在双绞线的每个端口不正确的极点数据传输速率（线速）为14,880帧/秒(10M)数据传输速率（线速）为14,8800帧/秒(100M)额度功率≤5W支持12K有效的MAC地址表。

MAC支持MAC地址自动学习和老化8MB分组缓冲具备广播风暴保护支持物理隔离和逻辑隔离3.LED指示灯10/100M一光八电光纤收发器前面板共有9组指示灯前面板示意图名称定义说明PWR电源指示灯灯亮，电源接通，供电正常指示灯灭，光纤未连接正确常亮，光纤链路连通，无数据FLINK光口指示灯传输闪烁，光纤链路接通，正在传输数据指示灯灭，双绞线未正确连接常亮，双绞线链路连通，无数LINK网口指示灯据传输闪烁，双绞线连通，正在传输数据10/100M速常亮，网络接口1某-8某工作在率指示灯100MSPD闪烁，网络接口1某-8某工作在10M红色开关按钮可以设置VLAN‘SWITCHMODE-交换模式(默认模式)‘’VLANMODE-Vlan模式RESET按钮用来重置4.技术参数参数规格8个100M自适应以太网口端口一个100Bae-F某光口一个conole配置口接口类型:8某RJ-45(UTP),SC(光口)符合IEEE802.3和802.3u标准端口特点电口为10/100Mbp自适应,全/半双工通信模式自适应支持直通连接/交叉自适应能力配置口接口类型:RJ-4510/100Bae-T某:双绞线3,4,5类线(可达100m)线缆类型100Bae-F某:光纤类型50/125,62.5/125,9/125um转换方式快速储存和转发重量1.20kg电源AC100-240V,50/60Hz功耗10W工作温度0℃~60℃一光八电光纤收发器用户手册一光八电光纤收发器用户手册一光八电光纤收发器用户手册储存温度工作湿度-40℃~70℃20%-85%无凝结6.装箱清单储存湿度10%-90%无凝结5.安装请按照下面的步骤安装收发器a)选择五类线和本设备连接，（直通式或者交叉式）RJ45端口的引脚定义：Pin1:T某+数据发送正极Pin2:T某+数据发送正极Pin3:T某+数据发送正极Pin4:T某+数据发送正极Pin5,Pin6,Pin7,Pin8闲置未用b)关掉设备电源，按照正确的连接结构进行光纤，收发器，以太网设备的连接c)光纤收发器之间连接是，本分的发（R某）连接对方的(T某),本方的发（T某）连接对方的（R某）d)首先确定设备的额定电压是220V还是直流-48V，然后连接相应的电源线后，如PWR量，设备供电正常e)打开以太网的电源开关，打开收发器电源开关，相应的指示灯亮和闪烁，安装完成1）一光八电光纤收发器一台2）电源线一条3）说明书一本4）产品质量保修卡一光八电10/100M光纤收发器用户手册V1.1。

产品名称: N-net 10/100M自适应以太网光纤收发器N-net 10/100M自适应以太网光纤收发器产品说明:N-net 10/100M自适应以太网光纤收发器概述NT-1100/NT-1100S 10/100M自适应以太网光纤收发器，可以将10/100Base-TX的双绞线电信号和100Base-FX的光信号进行相互转换。

它将网络的传输距离极限从铜线的100米扩展到100公里（单模光纤）。

典型应用是以太网距离互连，例如小区机房与城域网的连接。

由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。

新增防雷功能，保证了设备的安全性。

外置电源、内置电源可选交流220V、直流-48V 可选N-net 10/100M自适应以太网光纤收发器产品特性：自适应NT-1100/NT-1100S具有10/100M速率自适应，全/半双工自适应功能。

在网络升级时极大保护了原有的网络投资。

大容量缓存独有的缓存技术可以保证您的网络在数据传输及多媒体应用时表现得更为出色，缓存为2M。

N-net 10/100M自适应以太网光纤收发器性能：N-net 10/100M自适应以太网光纤收发器骨干特性符合：10Base-T标准符合：100Base-TX/FX标准符合：标准N-net 10/100M自适应以太网光纤收发器端口传输速率光口:100Mbps电口:10/100Mbps交叉线与直通线自动识别NT-1100/NT-1100S与交换机或服务器等设备相连时，既可以使用交叉线也可以用直通线。

TX LINK/ACT灯亮，表示链路连通正确。

N-net 10/100M自适应以太网光纤收发器双工支持NT-1100/NT-1100S支持全/半双工自适应，10/100M自适应。

N-net 10/100M自适应以太网光纤收发器网络线缆10/100Base-TX UTP 5类线100Base-FX：多模光纤50/125，125或100/140μm单模光纤125，125，9/125或10/125μmN-net 10/100M自适应以太网光纤收发器传输距离10/100Base-TX：100米100Base-FX：2公里（多模），25/40/60/100公里（单模）N-net 10/100M自适应以太网光纤收发器光接口特性：波长：1310nm（25公里、40公里、2公里）1550nm（100公里）1310nm（多模2公里）N-net 10/100M自适应以太网光纤收发器LED显示：PWR：电源指示灯FX LINK/ACT：光链路连接/活动状态指示灯TX LINK/ACT：电链路连接/活动状态指示灯FX100：光口速率指示灯TX100：电口速度指示灯FDX：全、半双工指示灯N-net 10/100M自适应以太网光纤收发器端口配置：1个RJ45 10/100Base-TX端口1个SC/ST 多模/单模双工连接头N-net 10/100M自适应以太网光纤收发器电源要求：外置电源：5VDC 1A功耗：＜5W内置电源：220VAC、-48VDC功耗：＜5WN-net 10/100M自适应以太网光纤收发器环境要求：工作温度范围：0℃～60℃储存温度范围：-40℃～85℃相对湿度：5%～90%尺寸：电源外置式：26mm×71mm×94mm电源内置式：40mm×110mm×140mm以太网光纤收发器以太网光纤收发器机架说明书(使用前先阅本说明书)目录第一章10/100M光纤收发器说明书.................. 错误!未定义书签。

100m光纤收发器使用说明100m光纤收发器使用说明1. 引言本文旨在提供100m光纤收发器的使用说明，帮助用户正确配置和操作光纤收发器。

2. 产品特点•支持100兆速率•使用单模光纤传输•具备高性能和稳定的传输功能•支持多种接口类型3. 安装步骤1.确保光纤收发器与设备断电，避免电击危险。

2.将光纤收发器的光纤插头插入光纤接口，确保插头与接口稳固连接。

3.将另一端的光纤插头插入目标设备的光纤接口，同样需要插头与接口完全连接。

4.确保光纤收发器与设备的电源线连接稳固，然后将电源线插头插入电源插座。

5.开启电源，等待光纤收发器启动。

4. 注意事项•在安装和使用光纤收发器时，请务必阅读并遵循本使用说明。

•避免在高温、潮湿或多尘环境中使用光纤收发器。

•如需进行维护或更换零部件，请将光纤收发器断电。

•若光纤收发器出现故障或异常状况，应立即停止使用并联系售后服务。

5. 联系方式如有任何问题或需要进一步咨询，请联系我们的售后服务团队：- 电话：XXXXXXXXXX - 邮箱：6. 结论本使用说明提供了100m光纤收发器的安装、注意事项以及联系方式等重要信息。

请用户仔细阅读并按照说明操作，确保正确、稳定地使用光纤收发器。

7. 光纤收发器配置在使用100m光纤收发器之前，需要根据实际需求进行一些基本的配置。

通过连接到光纤收发器的设备，进入网络设置界面，根据需要进行以下配置： - IP地址设置：根据网络环境，设置光纤收发器的IP地址，确保与其他设备在同一网段。

- 子网掩码：设置合适的子网掩码，以确保设备之间能正常通信。

- 网关设置：输入正确的网关地址。

- DNS设置：根据实际需求，设置DNS服务器的地址。

其他设置根据实际需求，还可以进行一些其他设置，比如： - VLAN设置：如果需要进行VLAN划分，可以在光纤收发器中进行相应设置。

- QoS设置：根据实际需求，进行流量优先级的配置，以确保重要数据的传输质量。

南疆35KV站光纤收发器指示灯说明
FX-DET 亮：光信号检测正常
灭：光纤未插或光信号故障
F-LINK 亮：显示本地收发器从FX设备接收网络脉冲
闪烁：显示本地收发器从FX设备接收到数据包
T-SPEED 亮：显示本地收发器工作速率为100Mbps
灭：显示本地收发器工作速率为10Mbps
T-LINK 亮：显示本地收发器从TX设备接收到网络脉冲
闪烁：显示本地收发器从TX设备接收到数据包
T-FDX 亮：显示本地收发器工作在全双工模式
灭：显示本地收发器工作在半双工模式
POWER：电源指示灯
TP-SPEED 亮：显示远端收发器工作速率为100Mbps
灭：显示远端收发器工作速率为10Mbps
TP-LINK 亮：显示远端收发器电口正常
灭：显示远端收发器电口双绞线未插或故障
TP-FDX 亮：显示远端收发器工作在全双工模式
灭：显示远端收发器工作在半双工模式
FAR-DET 亮：远端收到故障数据包
灭：远端未收到故障数据包
选择长度小于100m的5类无屏蔽双绞线
光纤接口：ST或SC
在未使用网管软件的情况下，本设备重新上电后，若显示远端状态的4个指示灯均为熄灭状态时，需将本地光发送端的光连接器重新拔插一次才能正常显示远端。

光纤收发器使用方法
光纤收发器是一种用于转换光信号和电信号之间的装置，具有广泛的应用。

以下是光纤收发器的使用方法：
步骤1：检查收发器。

检查光纤收发器是否符合规格和使用条件。

检查它是否有任何损坏或缺陷。

如果有问题，请联系制造商进行更换或维修。

步骤2：连接光缆。

在连接光缆前，清洁光缆末端接口和收发器光口。

将端口小心地插入收发器光口中，并确保端口连接到它应该连接的端口上。

步骤3：连接电缆。

将电缆插入收发器上的电口中。

确保正确地连接电缆或电源适配器。

步骤4：测试。

当连接完光缆和电缆后，您可以使用测试设备测试收发器是否正常工作。

测试工具可以检测光纤收发器的光缆连接，应确保信号正常传输和光缆连接牢固可靠。

步骤5：使用。

在光纤收发器完成了连接和测试后，您可以开始使用它来传输数据或信号。

根据使用情况选择相应的传输协议或频段。

务必安装光纤收发器的驱动程序，并遵守制造商提供的相关使用说明。
