1光2电的光纤收发器连接方法一、光纤收发器简介。

1.1 光纤收发器的作用。

光纤收发器啊，那可是网络连接里的一个小能手呢。

它就像一个翻译官，把光信号和电信号互相转换。

在现在这个网络遍布的时代，它的作用可不容小觑啊。

比如说，在一些大型的办公场所或者小区网络布局里，它能让光纤网络和传统的电口设备顺利对接，就像搭起了一座桥梁，让数据能在不同类型的网络之间畅通无阻。

1.2 1光2电的含义。

这里说的1光2电呢，就是这个光纤收发器有一个光口和两个电口。

光口用来连接光纤，就像把光纤这个高速路接到收发器上。

而那两个电口呢，可以连接像电脑、交换机之类的电口设备。

这就好比一个岔路口，一个光口进来的数据，可以通过两个不同的电口分送到不同的目的地。

二、连接前的准备。

2.1 设备检查。

在连接之前啊，咱们得像检查宝贝一样检查一下这些设备。

先看看光纤收发器有没有损坏，外壳有没有裂缝之类的。

再瞅瞅光口和电口，可不能有堵塞或者变形的情况。

这就跟出门前检查自己的东西一样，要是东西坏了，出门可就不方便了。

对于要连接的电口设备，像电脑，也得看看网卡是不是正常工作，可别到时候连接上了发现是设备自己本身有问题，那就白忙活一场了，这就叫“竹篮打水一场空”啊。

2.2 线缆准备。

三、连接步骤。

3.1 光口连接。

咱们来连接光口。

这一步可得小心谨慎，就像走钢丝一样。

把光纤的一端准确无误地插到光纤收发器的光口上，要插到底，确保连接牢固。

这就像给汽车加油的时候，油枪得插好，不然油就加不进去了。

如果插得不好，光信号传输就会出问题，那网络就会变得时断时续，就像一个人说话吞吞吐吐的，让人着急。

3.2 电口连接。

接着就是电口连接啦。

把准备好的网线，一头插到光纤收发器的电口上，另一头插到要连接的电口设备上，比如电脑的网卡接口或者交换机的接口。

这两个电口可以连接不同的设备，就像给两个不同的小伙伴送礼物一样，各自送到各自的手里。

连接的时候要听到“咔哒”一声，这表示插好了，就像锁门的时候听到锁扣上的声音一样，心里才踏实。

光纤收发器和光模块收发器是用于光纤通信的两种不同设备，它们的区别如下：
1. 光纤收发器（Fiber Optic Transceiver）：光纤收发器是一种将光信号转换为电信号（发送端）或将电信号转换为光信号（接收端）的设备。

光纤收发器集成了激光器发射模块、光电转换器和电路驱动器等组件，它们通常以某种标准的封装形式插入到网络设备（如交换机、路由器、服务器等）的光模块槽中。

光纤收发器用于提供光与电之间的信号转换，在数据传输过程中起到传输信号的作用。

2. 光模块收发器（Optical Module Transceiver）：光模块收发器是一种集成了光纤收发器的模块化光学设备。

光模块收发器通常由光纤接口、光信号发送（发射机）模块和光信号接收（接收机）模块组成。

光模块收发器具有标准的尺寸和接口，可以插入到交换机、路由器等网络设备中的光模块槽中。

光模块收发器通常以独立的模块形式提供，便于更换、维护和升级。

总结：
- 光纤收发器是将光信号转换为电信号或电信号转换为光信号的设备，常插入到光模块槽中；
- 光模块收发器是集成了光纤收发器的模块化光学设备，通常由光纤接口、发射器和接收器组成，独立模块化设计；
- 光模块收发器是光纤收发器的一种封装形式和应用形式，用于方便集成和管理光通信设备。

一、FT3-CFE-AAAHB卡式光纤收发器1.1.110/100M自适应光纤收发器业务盘(FT3-FE)FT3-FE业务盘是GFT2000的插卡式用户盘之一。

主要完成电口以太网到光口以太网的媒质转换。

电口提供10/100M以太网接口，光口100M全双工模式。

1.1.1.1FT3-FE前面板图5-12 FT3-FE面板1.1.1.2指示灯说明1.1.1.3FT3-FE拨码开关FT3-FE的可以通过拨码开关S1对以太网电口进行设置图5-13 拨码开关位置拨码开关含义□AutoEn/ AutoDis 拨到OFF时FT3-FE与连接设备通过自动协商确定速率和全半双工，此时开关2，3位无效。

当AutoEn/ AutoDis 拨到ON时通过2，3位开关确定FT3-FE的速率和全半双工。

□Full/Half设置以太网电接口的全双工□100M/10M设置以太网电接口的速率□Soft/ Hard拨到OFF时以太网电接口由网管软件配置，Soft/ Hard拨到ON时以太网电接口由第1-3位拨码开关配置。

注意：对于非网管型的FT3-FE第4位开关无效，以太网电接口的设置由第1-3位拨码开关配置。

拨码开关速查表1.1.1.4光接口安装FT3-FE的光口有双纤双向工作方式和单纤双向工作方式两种不同的光口，其连接方式略有不同。

双纤双向工作时，采用SC方式，其中，TX：光信号输出口；RX: 光信号输入口。

输入输出光纤不能接反，否则设备无常工作。

单纤双向工作时，采用SC直出方式，两端设备均应将光纤连接在标识为“TX”的光接口上，“RX”接口无效。

FT3-FE光接口为SC连接口。

安装时先拧下SC接口上的塑料保护帽，然后按SC接口下标注“TX”和“RX”连接相应的光纤，输入输出光纤不能接反。

光纤接头应保持清洁，否则会引入衰耗，影响设备传输距离。

如果传输光纤接头有污物，可用干净的棉花蘸无水乙醇擦拭。

注：激光对眼睛会造成伤害，安装设备时请不要正视光口和光纤插头。

PUBLIC_REV2017_AProduct GuideTransceivers for Datacom and TelecomApplicationsData CenterOptimized fiber optic solution for Data Center Application FTTHBroad Product Portfoloio and Technology for FTTH Broadband Networks WirelessEnabling Rapid Expnsion of Mobile Broadband Enterprise - CampusWe provides the enterprise network market with the most comprehensive product combinationsSkylane Optics is a leading provider of transceivers for optical communication. We offer an extensive portfolio for the enterprise, access, and metropolitan fiber optical market.The offerings provided by Skylane Optics are characterized by high quality and performance. In combination with our strong technical support, we enable our customers to build cost optimized network solutions solving existing and future capacity needs.SolutionsOur Engineering and Logistics Center> Inventory, logistics, programming and quality control based in Fraire, Belgium> IQC [Incoming Quality Control] and OQC [Outgoing Quality Control]> 100% optimized for handling of transceivers > SD [ANSI/ESD S20.20] compliant > Clean room environment; class 100K > Traceability> High CapacityOur Laboratory> Lab, based in Fraire, Belgium > Technical support > RMA handling> Qualification tests:- Measure performance over the temperaturerange to verify compliance with standards - Compliance with standards (IEEE, IEC, MSA)- Power consumption - Eye diagram - Sensitivity- WavelengthQualityCompatibilityAdva Agilent Alcatel - Nokia Allied Telesis Apac Opto AristaArborAruba Networks AsgaAvaya – Nortel BlackMagic Broadcom BrocadeBTI System BullCalix Carelink CienaCiscoCitrixCOE Commscope Coriant Corrigent CPECyanD-Link datacomDellDNWPECIEdge-Core Enterasys EricssonEricsson RedbackExtremeFibrolanForce10Fortigate (Fortinet)GeneexisGigamonHirschmanHPHP - ProcurveHP - H3CHP - BladeSystemHP - SANHP - ServerHSEHuaweiIBMID QuanticInfineraIntelIXIAJDSUWavereadyJuniperKeymileKTILANCOMLinksysLynxMellanoxMerakiMicrosensMikrotikMoxaMRVLynxMarconiMikrotikMyricomNECNetgearNexansOptowayOrckitPacketfrontPacketlightPalo AltoPica8Procera NetworksQlogicRADRadwareRiverstoneSorentoTellabsTP-LinktrendnetTransition NetworksUnifi - SwitchVSSWestermoWTDZhoneZTEZyxelHIGHLY COMPATIBLE : MAKE YOUR TRANSCEIVER COMPATIBLE FOR ALL MAJOR PLATFORM.WhySkylane Optics ?CustomizationDue to our high experienced engineers, we are enable to modify the hardware and software of the transceivers. We are also able to produce transceivers with withelabelling.Technical SupportHighly experienced Skylane Optics engi -neers will visit your facility to solve your issues.Quality & AssuranceWe have cutting-edge test equipment to ensure we supply high quality products.Mutli CompatibilitySkylane Optics offers the most cost-effec -tive solutions for all major platforms withthe proprietary firmware.Innovations for Early AdoptersThe manufacturing environment is strictly compliant to most avanced standard, whichensure long term reliability.Skylane Optics transceivers are certified by TUV.> E N 60950-1:2006 ITE, Safety, General require -ments > EN 60825-1:2007 Safety of laser products > EN 60825-2:2004 Safety of Optical Fiber Com -munication SystemsSkylane Optics transceivers are CE and ROHS compliant.Skylane Optics transceivers are certified by ULCertificationsT R A N S C E I V E R ST R A N S C E I V E R S P O NC A B L E SC OD I N G B O XP A S S I V E S(V i s i b i l e o n o u r w e b s i t e )Q S F P28100GBase-SR4Q2885P10C0PF103 Gb/s Multi Mode850nm 100m0°C to 70°C 100GBase-SR4/OTU4Q2885P10C1PF112 Gb/s Multi Mode850nm100m0°C to 70°C 100GBase-eSR4Q2885P30C0PF103 Gb/s Multi Mode850nm300m0°C to 70°C 100GBase-eSR4/OTU4Q2885P30C1PF112 Gb/s Multi Mode850nm300m0°C to 70°C 100GBase-PSM4Q2813P50C0PD103 Gb/s Single Mode1310nm500m0°C to 70°C100GBase-CWDM4Q28QL002C00F103 Gb/s Single Mode1270/1290/1310/1330nm2km 0°C to 70°C 100GBase-CLR4Q28QL002C00D103 Gb/s Single Mode1270/1290/1310/1330nm 2km 0°C to 70°C 100GBase-LR4Q28QD010C00D103 Gb/s Single Mode LAN-WDM 800GHz10km 0°C to 70°C 100GBase-LR4/OTU4Q28QD010C10D112 Gbps Single Mode LAN-WDM 800GHz10km 0°C to 70°C 100GBase-ER4 Lite Q28QD040C00F103 Gb/s Single Mode LAN-WDM 800GHz40km 0°C to 70°C 100GBase-ER4/OTU4 Lite Q28QD040C10F112 Gbps Single Mode LAN-WDM 800GHz40km 0°C to 70°CC F P4100GBase-LR4CF4QD010C00D103 Gb/s Single Mode LAN-WDM 800GH z10km0°C to 70°C 100GBase-LR4/OTU4CF4QD010C10D112 Gbps Single Mode LAN-WDM 800GH z10km 0°C to 70°C 100GBase-ER4 Lite CF4QD040C00F103 Gb/s Single Mode LAN-WDM 800GH z40km0°C to 70°C 100GBase-ER4/OTU4 Lite CF4QD040C10F112 Gbps Single Mode LAN-WDM 800GH z40km 0°C to 70°CC F P2100GBase-LR4CF2QD010C00D103 Gb/s Single Mode LAN-WDM 800GH z10km0°C to 70°C 100GBase-LR4/OTU4CF2QD010C10D112 Gbps Single Mode LAN-WDM 800GH z10km 0°C to 70°C 100GBase-ER4CF2QD040C00D103 Gb/s Single Mode LAN-WDM 800GH z40km0°C to 70°C 100GBase-ER4/OTU4CF2QD040C10D112 Gbps Single Mode LAN-WDM 800GH z40km 0°C to 70°CC F P100GBase-LR4CFPQD010C00D103 Gb/s Single Mode LAN-WDM 800GH z10km0°C to 70°C 100GBase-LR4 OTU4CFPQD010C10D112 Gbps Single Mode LAN-WDM 800GH z10km 0°C to 70°C 100GBase-ER4CFPQD040C00D 103 Gb/s Single Mode LAN-WDM 800GH z40km0°C to 70°C 100GBase-ER4/OTU4CFPQD040C10D112 Gbps Single Mode LAN-WDM 800GH z40km 0°C to 70°CQ S F P+40GBase-SR4QFP85xxx40PD 40 Gb/s Multi Mode850nm 100/300m0°C to 70°C 40GBase-PSM4 IR4 QFP13C1440PD40 Gb/s Single Mode1310nm1,4km0°C to 70°C 40GBase-PSM4 LR4QFP1301040PD40 Gb/s Single Mode1310nm10km 0°C to 70°C40GBase-IR4QFPQLC1400D40 Gb/s Single Mode1270/1290/1310/1330nm1,4km 0°C to 70°C 40GBase-LX4QFPQL002400U40 Gb/s Single/Multi Mode1270/1290/1310/1330nm2km 0°C to 70°C 40GBase-LR4QFPQL010400D40 Gb/s Single Mode1270/1290/1310/1330nm 10km 0°C to 70°C 40GBase-ER4QFPQL040400D40 Gb/s Single Mode1270/1290/1310/1330nm40km 0°C to 70°CS F P2825GBase-SR S2885P10250F25 Gb/s Multi Mode850nm100m-40°C to 85°C 25GBase-LR S2813010250D25 Gb/s Single Mode1310nm10km-40°C to 85°C 25GBase-ER S2813040250F25 Gb/s Multi Mode1310nm40km0°C to 70°C25GBase-CWDM S2CXX010250D25 Gb/s Single Mode CWDM ITU ch. 10km-20°C to 85°CX F P10GBase-SR XFP85P3010xD10.3 Gb/s Multi Mode850nm 300m -40°C to 85°C 10GBase-LR XFP1301010xD10.3 Gb/s Single Mode1310nm 10km -40°C to 85°C 10GBase-LR/OC-192XFP130100HxD11.35 Gb/s Single Mode1310nm 10km -40°C to 85°C 10GBase-LR XFP1302010xD10.3 Gb/s Single Mode1310nm 20km -40°C to 85°C 10GBase-ER XFP1504010xD10.3 Gb/s Single Mode1550nm 40km -40°C to 85°C 10GBase-ER/OC-192XFP150400HxD11.35 Gb/s Single Mode1550nm 40km -40°C to 85°C 10GBase-ZR XFP1508010xD10.3 Gb/s Single Mode1550nm 80km -40°C to 85°C 10GBase-ZR/OC-192XFP150800HxD11.35 Gb/s Single Mode1550nm 80km -40°C to 85°C10GBase-CWDM XFCxxB1010xD10.3 Gb/s Single Mode CWDM ITU ch. 10dB -40°C to 85°C 10GBase-CWDM XFCxx04010xD10.3 Gb/s Single Mode CWDM ITU ch. 14dB/40km -40°C to 85°C 10GBase-CWDM XFCxx07010xD10.3 Gb/s Single Mode CWDM ITU ch. 23dB/70km -40°C to 85°C10GBase-DWDM XFDxx04010xD10.3 Gb/s Single Mode DWDM ITU ch. 14dB/40km -40°C to 85°C 10GBase-DWDM/OC-192XFDxx0400HxD11.35 Gb/s Single Mode DWDM ITU ch. 14dB/40km -40°C to 85°C 10GBase-DWDM XFDxx08010xD10.3 Gb/s Single Mode DWDM ITU ch. 23dB/80km -40°C to 85°C 10GBase-DWDM OC-192XFDxx0800HxD11.35 Gb/s Single Mode DWDM ITU ch. 23dB/80km -40°C to 85°C10GBase-Tunable XFDTU0800H0D11.35 Gb/s Single Mode50GHz DWDM tun 23dB/80km0°C to 70°C10GBase-Bidi XFB23xxx10xD10.3 Gb/s Single Mode1270/1330nm 10/20/40/60km-40°C to 85°C 10GBase-Bidi XFB32xxx10xD10.3 Gb/s Single Mode1330/1270nm10/20/40/60km-40°C to 85°CX2X2X2S00000100D 10.3 Gb/s n/a n/a n/a0°C to 70°C X E N P A KXenpak XPS00000100D 10.3 Gb/s n/a n/a n/a0°C to 70°CS F P+16x Fiber Channel SW SPP85P10160C14.025 Gb/s Multi Mode850nm100m0°C to 70°C 16x Fiber Channel LW SPP13010160C14.025 Gb/s Single Mode1310nm10km0°C to 70°C 6G CPRI SR SPP85P30L6xD 6.144 Gb/s Multi Mode850nm300m-20°C to 85°C 6G CPRI LR SPP13002L6xD 6.144 Gb/s Single Mode1310nm2km-40°C to 85°C 6G CPRI LR SPP13010L62D 6.144 Gb/s Single Mode1310nm10km-40°C to 85°C 10GBase-SR SPP85P3010xD10.3 Gb/s Multi Mode850nm300m-40°C to 85°C 10GBase-LRM SPP13P2210xA10.3 Gb/s Multi Mode1310nm220m-40°C to 85°C 10GBase-LR SPP13xxx10xD10.3 Gb/s Single Mode1310nm10/20km-40°C to 85°C 10GBase-ER SPP1504010xD10.3 Gb/s Single Mode1550nm40km-40°C to 85°C 10GBase-ZR SPP1508010xD10.3 Gb/s Single Mode1550nm80km-40°C to 85°C 10GBase-ZR100SPP15100100D10.3 Gb/s Single Mode1550nm100km0°C to 70°C10GBase-CWDM SPCxxB1010xD10.3 Gb/s Single Mode CWDM ITU ch. 10dB-40°C to 85°C 10GBase-CWDM SPCxx04010xD10.3 Gb/s Single Mode CWDM ITU ch.14dB/40km-40°C to 85°C 10GBase-CWDM SPCxx07010xD10.3 Gb/s Single Mode CWDM ITU ch.23dB/70km-40°C to 85°C6G CPRI CWDM SBHxDxxxL62D 6.144 Gb/s Single Mode CWDM ITU ch.10dB/18dB-40°C to 85°C 6G CPRI CWDM SBHxUxxxL62D 6.144 Gb/s Single Mode CWDM ITU ch.10dB/18dB-40°C to 85°C10GBase-DWDM SPDxx04010xD10.3 Gb/s Single Mode DWDM ITU ch. 14dB/40km -40°C to 85°C 10GBase-DWDM SPDxx08010xD10.3 Gb/s Single Mode DWDM ITU ch.23dB/80km-40°C to 85°C10GBase-Tunable SPDTU08010xD11.35 Gb/s Single Mode50GHz DWDM tun23dB/80km-40°C to 85°C10GBase-Bidi SPB23xxx10xD10.3 Gb/s Single Mode1270/1330nm 10/20/40/60km-40°C to 85°C 10GBase-Bidi SPB32xxx10xD10.3 Gb/s Single Mode1330/1270nm10/20/40/60km-40°C to 85°C 10GBase-Bidi SPB45080100D10.3 Gb/s Single Mode1490/1550nm80km0°C to 70°C 10GBase-Bidi SPB54080100D10.3 Gb/s Single Mode1550/1490nm80km0°C to 70°C10GBase-T SPT00M30100010.3 Gb/s Copper n/a30m0°C to 70°CS F P100Base-LX SF P13xxxFExD125 Mb/s Single Mode1310nm2/10/20/30/40/60km-40°C to 85°C 100Base-LX SGMII SGP13xxxFExD125 Mb/s Single/Multi Mode1310nm2/10km -40°C to 85°C 100Base-ZX SFP15080FExD125 Mb/s Single Mode1550nm 80km -40°C to 85°C 1000Base-SX SFP85P55GExD 1.25 Gb/s Dual Fibre-MM850nm 550m -40°C to 85°C 1000Base-LX SFP13001GExD 1.25 Gb/s Dual Fibre-MM1310nm 2km -40°C to 85°C 1000Base-LX40SFP13xxxGExD 1.25 Gb/s Single Mode1310nm 10/20km -40°C to 85°C 1000Base-EX SFP13040GExD 1.25 Gb/s Single Mode1310nm 40km -40°C to 85°C 1000Base-ZX SFP15xxxGExD 1.25 Gb/s Single Mode1550nm 60/80/120km -40°C to 85°C 0C-48 Multi Rate SX SFP13002PAxD 2.67 Gb/s Single Mode1310nm 2km -40°C to 85°C 0C-48 Multi Rate LX SFP13020PAxD 2.67 Gb/s Single Mode1310nm 20km -40°C to 85°C OC-48 Multi Rate LX40SFP13040PAxD 2.67 Gb/s Single Mode1310nm 40km -40°C to 85°C 0C-48 Multi Rate EX SFP15040PAxD 2.67 Gb/s Single Mode1550nm 40km -40°C to 85°C 0C-48 Multi Rate ZX SFP15080PAxD 2.67 Gb/s Single Mode1550nm 80km -40°C to 85°C 3G CPRI Base-SX SFP85P30L31D 3.072 Gb/s Multi Mode850nm300m-20°C to 85°C 3G CPRI SX SFP13002L32D 3.072 Gb/s Single Mode1310nm2km-40°C to 85°C 3G CPRI LX SFP13010L32D 3.072 Gb/s Single Mode1310nm10km-40°C to 85°C1000Base-CWDM SFCxx040GE0D 1.25 Gb/s Single Mode CWDM ITU ch. 16dB/40km 0°C to 70°C 1000Base-CWDM SFCxx080GE0D 1.25 Gb/s Single Mode CWDM ITU ch. 24dB/80km 0°C to 70°C 1000Base-CWDM SFCxx120GE0D 1.25 Gb/s Single Mode CWDM ITU ch. 32dB/120km 0°C to 70°C 1000Base-CWDM SFCxx160GE0D 1.25 Gb/s Single Mode CWDM ITU ch. 40dB/160km 0°C to 70°C 4x Fiber Channel-CWDM SFCxx0404F0D 4.25Gb/s Single Mode CWDM ITU ch. 16dB/40km0°C to 70°C 4x Fiber Channel-CWDM SFCxx0804F0D 4.25Gb/s Single Mode CWDM ITU ch. 24dB/80km0°C to 70°C OC-48 Multi Rate CWDM SFCxx040PAxD 2.67Gb/s Single Mode CWDM ITU ch. 16dB/40km-20°c to 85°C OC-48 Multi Rate CWDM SFCxx080PAxD 2.67Gb/s Single Mode CWDM ITU ch. 24dB/80km-20°c to 85°C3G CPRI Bidi CWDM SBHxDB22L32D 3.072 Gb/s Single Mode CWDM ITU ch. 22dB-40°C to 85°C 3G CPRI Bidi CWDM SBHxUB22L32D 3.072 Gb/s Single Mode CWDM ITU ch. 22dB-40°C to 85°C1000Base-DWDM SFDxxyyyGE0D 1.25 Gb/s Single Mode DWDM ITU ch. 80/100/120km0°C to 70°C1000BASE-T SFT00P10GE0x 1.25 Gb/s Copper n/a100m 0°C to 70°C 1000BASE-T SGT00P10DR0x 1.25 Gb/s Copper n/a100m 0°C to 70°C1000Base-BXD SBD53xxxFExD125 Mb/s Single Mode1550/1310nm 10/20/40/60km -40°C to 85°C 1000Base-BXU SBU35xxxFExD125 Mb/s Single Mode1310/1550nm 10/20/40/60km -40°C to 85°C 1000Base-BXD SGMII SGD53010FExD125 Mb/s Single Mode1550/1310nm 10km -40°C to 85°C 1000Base-BXU SGMII SGU35010FExD125 Mb/s Single Mode1310/1550nm 10km -40°C to 85°C 1000Base-BXD SBD53xxxGExD 1.25 Gb/s Single Mode1550/1310nm 3/10/20/40/60km -40°C to 85°C 1000Base-BXU SBU35xxxGExD 1.25 Gb/s Single Mode1310/1550nm 3/10/20/40/60km -40°C to 85°C 1000Base-BXD SBD43xxxGExD 1.25 Gb/s Single Mode1490/1310nm 10/20/40/60km -40°C to 85°C 1000Base-BXU SBU34xxxGExD 1.25 Gb/s Single Mode1310/1490nm 10/20/40/60km -40°C to 85°C 1000Base-BXD SBD43xxxDRxD 1.25 Gb/s Single Mode1490/1310nm 10/20km -40°C to 85°C 1000Base-BXU SBU34xxxDRxD 1.25 Gb/s Single Mode1310/1490nm 10/20km -40°C to 85°C 1000Base-BXD SBD53xxxDRxD 1.25 Gb/s Single Mode1550/1310nm 10/20km -40°C to 85°C 1000Base-BXU SBU35xxxDRxD 1.25 Gb/s Single Mode1310/1550nm 10/20km -40°C to 85°C1000Base-BXD CSFP SCD53xxxDRxD 1.25 Gb/s Single Mode1550/1310nm 10/20km 0°C to 70°C 1000Base-BXD CSFP SCD53xxxGExD 1.25 Gb/s Single Mode1550/1310nm 10/20km 0°C to 70°C 1000Base-BXD CSFP SCD43xxxGExD 1.25 Gb/s Single Mode1490/1310nm 10/20/40km0°C to 70°CTransceivers PONGPON OLT B+SBM43CBPDGxD 2,488 Mbps 1,244 Mbps Bidi SFP 1490/1310nm DFB APD B+ -40°C to 85°C SC GPON OLT C+SBM43CCPDGxD 2,488 Mbps 1,244 Mbps Bidi SFP 1490/1310nm DFB APD C+ -40°C to 85°C SC GPON OLT C++SBM43CCCDG3D2,488 Mbps1,244 MbpsBidi SFP1490/1310nmDFBAPDC++0°C to 70°CSCXGSPON OLTXSM52CN1NN3D9,953 Mbps9,953 MbpsBidi XFP1577/1270nmEMLAPDN10°C to 70°CSCXGSPON OLT SSM52CN1NN3D 9,953 Mbps 9,953 Mbps Bidi SFP+1577/1270nm EML APD N10°C to 70°C SC XGSPON ONUSSN25CN1XXxD10,3125 Mbps10,3125 MbpsBidi SFP+1270/1577nmEMLAPDN1-40°C to 85°CSC10GEPON OLTSPH53C30XR3D 10,3125 Mbps 1,25 Mbps Bidi SFP+1577/1310nm EML APD PRX300°C to 70°C SC 10GEPON ONUSPI25C30PR3D 10,3125 Mbps 10,3125 Mbps Bidi SFP+1270/1577nm EML APD PR300°C to 70°C SC SPI35C30RX3D 1,25 Mbps 10,3125 Mbps Bidi SFP+1310/1577nm DFB APD PRX300°C to 70°C SC XGPON1 OLT SPF52CN1ND3D 9,953 Mbps 2,488 Mbps Bidi SFP+1577/1270nm EML APD N10°C to 70°C SC XGPON1 ONUSPG25CN1DNxD2,488 Mbps9,953 MbpsBidi SFP+1270/1577nmDFBAPDN1-40°C to 85°CSC10GEPON OLT XBO52C30PR3D 10,3125 Mbps 10,3125 Mbps Bidi XFP 1577/1270nm EML APD PR300°C to 70°C SC XGPON1 OLTXBM52CN1ND3D9,953 Mbps2,488 MbpsBidi XFP1577/1270nmEMLAPDN10°C to 70°CSCX F PS F PS F P +A L L P R O D U C T S A R E D D MQ S F P 28Q S F P +100GBase-T DAPQQMxxC000QSFP28 to QSFP28103 Gb/s n/a n/a n/a 50cm/1/2/3m 100xGigabit Ethernet 0°C to 70°C 1100GBase-T Breakout CableDAPQSMxxC000QSFP28 to 4x SFP28103 Gb/sn/an/an/a50cm/1/2/3m25x/100x Gigabit Ethernet0°C to 70°C1,2100GBase DAOQQMxxC00D QSFP28 to QSFP28103 Gb/s 850nm 4x VCSEL 4xPIN 1/3/5/10/15/30/50/75/100m 100xGigabit Ethernet 0°C to 70°C 1100GBaseBreakout CableDAOQSMxxC00DQSFP28 to 4x SFP28103 Gb/s850nm4x VCSEL4xPIN50cm/1/2/3m25x/100x Gigabit Ethernet0°C to 70°C1,240GBase-T (passive)DAPQQxxx4000QSFP+ to QSFP+40 Gb/s n/a n/a n/a 50cm/1/2/3/4/5m 40xGigabit Ethernet 0°C to 70°C 140GBase-T Breakout DAPQSxxx4000QSFP+ to 4x SFP+40 Gb/s n/a n/a n/a 50cm/1/2/3/4/5m10x/40x Gigabit Ethernet 0°C to 70°C 1,240GBase-T (active)DAAQQMxx4000QSFP+ to QSFP+40 Gb/sn/an/an/a7/10m40xGigabit Ethernet0°C to 70°C140GBase DAOQQxxx400D QSFP+ to QSFP+40 Gb/s 850nm 4x VCSEL 4xPIN 3/5/10/30/50/100m 40xGigabit Ethernet 0°C to 70°C 140GBaseBreakout CableDAOQSMxx400DQSFP+ to 4x SFP+40 Gb/s850nm4x VCSEL4xPIN3/5/10/30/50/100m10x/40x Gigabit Ethernet0°C to 70°C1,21 M x x & x x x I N P A R T N U M B E R I N D I C A T E S C A B L E L E N G T H.2 B R E A K O U T C A B L E.25GBaseDAOSSMxx250DSFP28 to SFP2825 Gb/s850nmVCSELPIN1/2/3/5/10/20/30/50/100m25xGigabit Ethernet0°C to 70°C1S F P 28S F P +25GBase-TDAPSSMxx2500SFP28 to SFP2825 Gb/sn/an/an/a50cm/1/2/3/5m25xGigabit Ethernet0°C to 70°C110GBaseDAOSSxxx100DSFP+ to SFP+10.3 Gb/s850nmVCSELPIN1/3/5/7/10/15/20/30/50/100m10x Gigabit Ethernet 10x Fibre Channel0°C to 70°C110GBase-T (passive)DAPSSMxx1000SFP+ to SFP+10.3 Gb/s n/a n/a n/a 50cm/1/2/3/5/7m 10x Gigabit Ethernet 10x Fibre Channel 0°C to 70°C 110GBase-T (active)DAASSxxx1000SFP+ to SFP+10.3 Gb/sn/an/an/a1/2/3/5/7/10m10x Gigabit Ethernet 10x Fibre Channel0°C to 70°C11 M x x & x x x I N P A R T N U M B E R I N D I C A T E S C A B L E L E N G T H.2 B R E A K O U T C A B L E.Coding BoxThe SkyBox is a solution, provided and managed by Skylane Optics , enabling our customer to program Skylane Optics transceivers by themselves.Customers can now easily make SFP/ SFP+/ SFP28 / CSFP , XFP , QSFP+/ QSFP28 and XFP transceivers compatible with equipment from a large number of vendors (Cisco, Juniper, HP , …).The wavelength of Skylane tunable transceivers can also be set to the desired value using SkyBox . To allow use of SkyBox in any situation, the box comes with a battery.By the way, you never know where you must reprogram and install your transceivers!As the world is getting more and more connected the SkyBox comes with a mobile and desktop applica -tion compatible with android ® and Mac OS ®.With this toolbox, you are able to code your transceivers but also to see the history of all your previous coding activities.Furthermore, other options can be added such as OTDR, Power Meter, VOA, Wavelength meter.There is no other brand offering a battery-powered coding box.The SkyBox is a real partner for you engineers on the field. With SkyBox, you do not need to code your transceiver before leaving the office. You can do everything on the field.M ain benefitsUser Friendly The SkyBox is provided with a mobile and desktop application.Cost-effective Solution Less part numbers needed and stock management/logistics will be simplified.H ighly CompatibleMake your transceiver compatible for all major platform.ContactP20PRODUCT GUIDE B E L G I U MR u e d u M o u l i n , 18B -5650 F r a i r e B e l g i u mT. +32 71 610 640F. +32 71 610 649E. i n f o @s k y l a n e o p t i c s.c o m R u a U m b u 286 - 1º p a v i m e n t o A l p h a v i l l e C a m p i n a s E m p r e s a r i a l C E P 13.098-325 C a m p i n a s S ão P a u l o - B r a s i l T.+55 (19) 3514-6000E. i n f o @s k y l a n e o p t i c s.c o m V i k d a l s g r än d , 10A 13140 N a c k a S w e d e n E. i n f o @s k y l a n e o p t i c s.c o m B R A Z I L S W E D E N U S A (C O M I N G S O O N )F O L L O W U S O N :Tw i t t e r | L i n k e d I nO U R O F F I C E S A R O U N D T H E W O R L D。

2电口光纤收发器使用说明书一、产品概述光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光线收发器构造网络能够节省网络投资。

使用光纤收发器是目前在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传输解决方案。

二、产品特性1、内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；2、支持100Base-FX光纤传输标准，可与其他产品互连；3、支持SPANNING TREE构造容错网络；4、 10/100/1000Mbps、全双工/半双工自动协商，可平滑升级；5、最远传输距离可达到120公里；6、高速缓存容量：1M Bits；7、内置MAC地址缓存空间：1K；三、产品协议·IEEE802.3以太网标准·IEEE802.3u快速以太网标准·IEEE802.3d Spanning Tree标准·IEEE802.3ab 千兆以太网·IEEE802.3x全双工流量控制四、产品分类1、本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；2、本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；3、产品按使用光纤类型可分为：多模和单模收发器；4、本类别产品传输速率为：10/100/1000M自适应。

光纤收发器的前面板结构图（仅供参考，产品真实外观以实物为准）如下：指示灯POWR:电源指示灯，接通电源灯亮，否则灯灭。

指示灯FXL/A:光纤指示灯，接光纤灯亮，否则灯灭。

指示灯L/A、指示灯SPD:不插网线不亮，插网线灯亮，数据传输时灯闪。

光纤收发器的后面板结构图（仅供参考，产品真实外观以实物为准）如下：五、接口:RX:光信号接收口，接光纤。

TX:光信号发送口，接光纤。

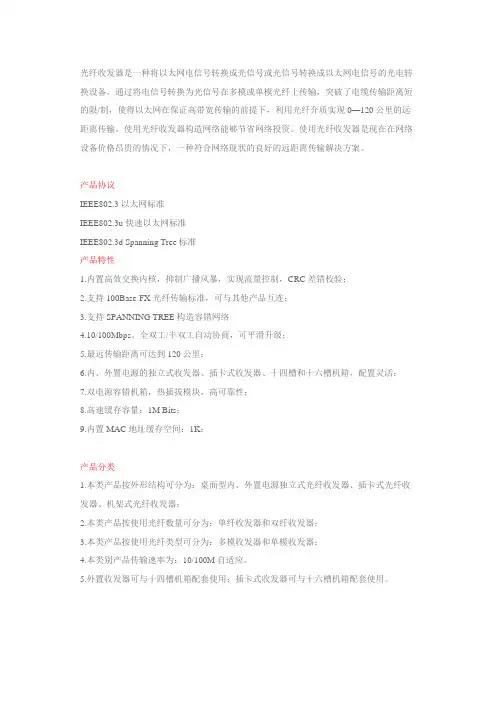

光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限/制，使得以太网在保证高带宽传输的前提下，利用光纤介质实现0—120公里的远距离传输。

使用光纤收发器构造网络能够节省网络投资。

使用光纤收发器是现在在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传输解决方案。

产品协议
IEEE802.3 以太网标准
IEEE802.3u 快速以太网标准
IEEE802.3d Spanning Tree标准
产品特性
1.内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；
2.支持100Base-FX光纤传输标准，可与其他产品互连；
3.支持SPANNING TREE构造容错网络
4.10/100Mbps、全双工/半双工自动协商，可平滑升级；
5.最远传输距离可达到120公里；
6.内、外置电源的独立式收发器、插卡式收发器、十四槽和十六槽机箱，配置灵活；
7.双电源容错机箱，热插拔模块，高可靠性；
8.高速缓存容量：1M Bits；
9.内置MAC地址缓存空间：1K；
产品分类
1.本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；
2.本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；
3.本类产品按使用光纤类型可分为：多模收发器和单模收发器；
4.本类别产品传输速率为：10/100M自适应。

5.外置收发器可与十四槽机箱配套使用；插卡式收发器可与十六槽机箱配套使用。

什么是光纤收发器？光纤收发器一般被分为两种，一种是将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，通常称为光电转换器；另一种是将光信号转换为电信号后，再转换为另一种光信号，也被称为光纤转换中继器。

产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。

光纤收发器如何接入网由于我们常使用的网线(双绞线)的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。

因此,当我们在布置较大的网络的时候，不得不使用中继设备。

当然，也可以使用其他的种类的线路来传输，比如光纤就是一种很好的选择。

光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。

在使用光纤光纤收发器（MEDIA CONVERTER）教程的时候，我们会经常使用到光纤收发器。

这时问题就来了，光纤收发器怎么使用？它是如何接入网的呢？我们都知道，一个网络是由各种光学器件组成的，光纤收发器就是其中的一个重要组成部分。

在将光纤收发器接入网时，首先要将光缆从室外引进来。

光缆要熔接在光缆盒里，也就是终端盒。

光缆的熔接也是门学问，需要把光缆剥开，将光缆里的细纤维与尾纤熔接，熔接好后放在盒子里。

尾纤要拉出去，将其接在ODF上(一种架子，用耦合器连接)，然后用耦合器将其与跳线连接，最后将跳线接在光纤收发器上面。

接下来的依次连接顺序为路由器----交换机---局域网---主机。

这样，光纤收发器就接入网了。

光纤收发器的类型及应用如今市场上光纤收发器种类繁多，但总的来说，无外乎应用于铜缆与光缆连接网络的光纤收发器和应用于光缆与光缆间连接网络的光纤收发器两种类型。

这两种类型的光纤收发器又可分为不同的小类，下面对每一个分类都有具体介绍。

应用于铜缆与光缆连接网络的光纤收发器当两个网络设备之间的距离超过铜电缆的传输距离，这时候就需要光纤电缆来进行连接，而光纤收发器则负责来进行两种介质间的转换。

光电转换器说明(光纤收发器)1、光电转换器与光纤收发器是同一个概念。

它分为①单纤收发器②双纤收发器。

单纤收发器只有一种型号就是单纤单模收发器；双纤收发器又分为双纤单模收发器（两个光口不一样）和双纤多模收发器（两个光口一样）。

2、维修设备时首先判断电源未带负载和带负载时的电压是否为（5±0.25）V。

若不是在这个范围时，则表明电源坏。

所有光转的电源工作电压都是在这个范围内，否则光转都不能正常工作。

3、TX端表示发射端，RX端表示接收端。

两光转设备的TX端只能与另一端设备的RX端对接。

4、SM表示单模，连接线只能采用黄色的光纤；MM表示多模，连接线只能采用桔红色的光纤。

5、单纤收发器测试使用时一边用的是1310nm，则另一边必须是用1550nm测试使用，即：单纤收发器必须是1310nm与1550nm配对使用。

6、双纤收发器使用时，单模收发器只能与单模收发器配对使用，且使用的光纤线只能用SM（黄色）的光纤线；多模收发器只能与多模收发器配对使用，且使用时只能采用MM(桔红色)的光纤线。

7、双纤单模收发器不能与双纤多模收发器配对使用。

8、双纤多模收发器有1310nm和850nm两种，两种一定要型号相同才能配对使用；双纤单模收发器有1310nm和1550nm两种，两种可以相互交叉使用或成双使用。

9、单模收发器有分传输距离，上下传输距离的设备均可配对使用，但必须连接两设备的光纤线长度应小于两设备的最小传输距离。

例如：传输距离为25km的设备可以跟传输距离为40km的设备配对使用，但连接两设备的光纤线长度应小于25km。

10、双纤多模收发器只有一种传输距离2km。

11、光转通电时，眼睛不能对准光头模块，原因是光头有激光射出，容易伤害眼睛。

12说明如下：（1）PWR：电源指示灯，通电时灯亮，断电时灯灭。

（2）MON：多功能状态指示；光端口联接正常时长亮，其他的绿灯慢闪或快闪均表示RX或TX的一端没有接好。

光纤收发器系列产品说明北京华环电子股份有限公司二零一零年一月目录一、综述 (1)二、产品设计原则 (1)三、产品特点 (3)四、典型应用 (3)五、应用案例 (7)六、产品型号一览表 (10)七、产品描述 (12)7.1H0FL-P.V2接口转换池 (12)7.1.1 业务插卡介绍 (14)光纤收发器插卡（1101） (14)双以太网光纤收发器插卡（1200） (16)千兆光纤收发器（11000） (18)7.1.2 电源插卡（PWR01和PWR02） (20)7.1.3 网管插卡（SV） (21)7.1.4 主要技术指标 (22)7.1.5 设备监控 (23)7.2H0FL-11000 (26)7.2.1 前面板 (26)7.2.2 后面板 (27)7.2.3 底板拨子 (27)7.2.4 主要技术指标 (28)7.3H0FL-1200 (29)7.4H0FL-1101 (31)7.5H9MO-LMXE多业务光传输平台 (34)一、综述随着信息化建设的突飞猛进，人们对于数据、语音、图像等多媒体通信的需求日益旺盛，以太网宽带接入方式因此被提到了越来越重要的位置。

但是传统的5类线电缆只能将以太网电信号传输100米，在传输距离和覆盖范围方面已不能适应实际网络环境的需要。

与此同时，光纤通信以其信息容量大、保密性好、重量轻、体积小、无中继、传输距离长等优点在广域网等大型网络中得到了广泛的应用。

在一些规模较大的企业，网络建设时直接使用光纤为传输介质建立骨干网，而内部局域网的传输介质一般为铜线，如何实现局域网同光纤主干网相连呢？这就需要在不同端口、不同线形、不同光纤间进行转换并保证链接质量。

光纤收发器的出现，将双绞线电信号和光信号进行相互转换，确保了数据包在两个网络间顺畅传输。

同时它将网络的传输距离极限从铜线的100米扩展到100多公里（单模光纤）。

光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。

一、光缆终端盒、光端盒、光线收发器：1、光缆终端盒：就是前后两端光缆对接时所要用到的法兰盘盒。

简单的说就是光缆变为光缆跳线所用的中间设备。

2、光端盒：同上是一个东东。

3、光线收发器：以太网协议数据包收发器。

就是一个以光缆接入分出RJ45的一个收发器。

用于办公网络服务器。

二、光纤配线架简介编辑ODF（Optical Distribution Frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

2外观结构编辑1、机架结构形式1）机架结构有封闭式、半封闭式和敞开式。

2）机架高度分为2600mm、2200mm和2000mm三类。

其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。

3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。

门的开启角应不小于110°，间隙不大于3mm。

3、引入光缆弯曲半径引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。

4、机架结构结构应牢固，装配应具有一致性和互换性，紧固件无松动。

外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。

纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。

6、机架的表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

7、结构装置上的文字、图形、符号和标志结构装置上的文字、图形、符号和标志应清晰、完整、无误。

3材料编辑防腐蚀性能ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。

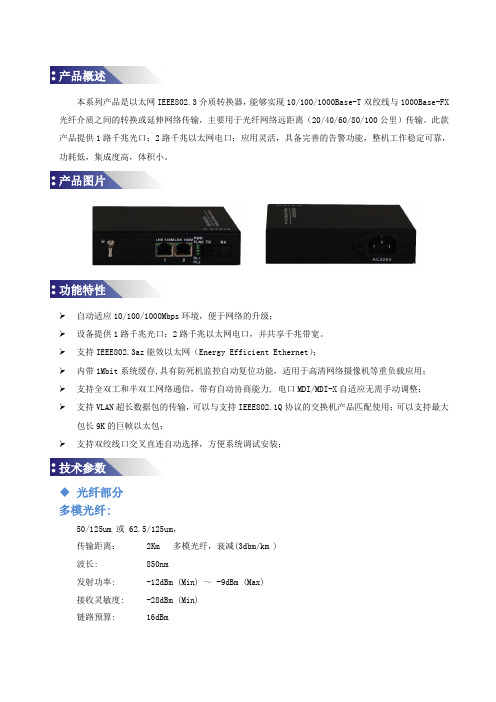

本系列产品是以太网IEEE802.3介质转换器，能够实现10/100/1000Base-T双绞线与1000Base-FX 光纤介质之间的转换或延伸网络传输，主要用于光纤网络远距离（20/40/60/80/100公里）传输。

此款产品提供1路千兆光口；2路千兆以太网电口；应用灵活，具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

➢自动适应10/100/1000Mbps环境，便于网络的升级；➢设备提供1路千兆光口；2路千兆以太网电口，并共享千兆带宽。

➢支持IEEE802.3az能效以太网（Energy Efficient Ethernet）；➢内带1Mbit系统缓存,具有防死机监控自动复位功能，适用于高清网络摄像机等重负载应用；➢支持全双工和半双工网络通信，带有自动协商能力, 电口MDI/MDI-X自适应无需手动调整；➢支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用；可以支持最大包长9K的巨帧以太包；➢支持双绞线口交叉直连自动选择，方便系统调试安装；◆光纤部分多模光纤:50/125um 或 62.5/125um，传输距离： 2Km 多模光纤，衰减(3dbm/km )波长: 850nm发射功率: -12dBm (Min) ～ -9dBm (Max)接收灵敏度: -28dBm (Min)链路预算: 16dBm单模光纤:8/125um 或 9/125um,传输距离： 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制) 波长: 1310nm（超长距离传输时选用1550nm波长）发射功率: -9dBm (Min) ～-5dBm (Max)接收灵敏度: -27dBm (Min)链路预算: 18dBm◆以太网接口协议：符合IEEE 802.3，IEEE 802.1Q(VLAN), IEEE802.3az速率：10/100/1000M自适应，全/半双工完全自适应MAC地址表：可以学习4096个MAC地址物理接口：RJ45座, 支持Auto-MDIX（交叉/直通线自适应）◆电气和机械特性系统电源： AC180V ～260V；DC –48V；DC +24V功耗：≤5W外观结构: (长×宽×高) 216×138×31mm 桌面式◆环境指标工作温度：-10℃—+70℃或-40℃—+85℃（工业级）储存温度：-40℃—+85℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时产品型号FCM-G2（黑）产品功能描述1路千兆光口转2*10/100/1000M以太网电口，桌面式，内置电源业务端口描述1个1*9千兆光口，2个千兆以太网电口电源AC220V或DC-48V或DC+24V(电源可选）产品尺寸(长×宽×高) 136*131*31mm 桌面式重量0.7Kg/台飞畅科技专注光纤通信研发、生产、销售20年，为客户提供个性化技术服务与定制解决方案。

光纤收发器机架使用说明一．产品简介本机架系光纤收发器配套产品，共有三款：14槽机架、16槽插卡式机架和17槽插卡式机架。

14槽机架可将整台外置收发器带铁壳一起插入使用，一台机架最多可插14台收发器，而16槽机架和17槽机架需用配套的卡式收发器插入使用，可分别对应插入16块收发器卡；17槽机架可用于带网管的收发器机架，其中1个插槽用于安装网管卡。

图1 17槽卡式机架面板图本机架用来对多台光纤收发器集中供电，从而减少了连接线，简化了结构；具有工作稳定、适应电源电压范围大、供电容量大、操作方面、便于管理、易于维护等显著优点，适用于要求高可靠性、高容量、高集成度及高性能的工作环境。

本机架支持热插拔，可先用单电源或双电源供电方式，供电电压AC220V或DC48V可选，对机架电源进行维护和更换时不需要拔出光纤收发器，也不需要从机柜中拆下本机架，维护极为方便快捷，能为光纤网络系统提供高可靠性、高效率、易操作、易维护、经济实用的光纤网络中心解决方案。

用户在使用本机架前请仔细阅读本说明书，按照安装步骤作使用，以免对机架和收发器造成损害。

二．安装步骤1. 开箱后按装箱单清点机架和配件。

2. 将机架装入19＂标准机柜固定。

3. 对14槽机架：将外置光纤收发器外壳靠RJ45插座这一边的侧面二颗固定螺丝拧下，将随机所附的小固定条用螺丝固定在收发器侧面，大头螺丝向前面。

将收发器后面的电源插座对准机架内插头板的插头，将收发器插入机架，完全插入后，将固定条上的大头螺丝拧紧在机架上。

然后依次将要装入机架的收发器按同样方法装好，将空余的插槽前面用挡板挡住。

然后进行第5步。

4. 对16槽机架：将配套的收发器卡插入选定槽的导轨，大头螺丝向上，待收发器板的金手指完全插入机架插座板的插座后，拧紧大头螺丝。

然后依次将要装入机架的收发器板按同样的方法装好，将空余的插槽前面用挡板挡住。

然后进行第5步。

5. 双绞线和光纤插入收发器前面机应的插座，然后将机架背面电源插座的AC（或DC）电源线插入接好，再开通机架电源上的电源开关，此时机架电源上的绿色指示灯亮，（14槽机架电源指示灯在背面，16槽机架电源指示灯前、后都有）。

双纤双向光纤收发器使用说明中性10/100M 多模系列中性10/100M 单模系列一．概述双纤双向光纤收发器是用来将以太网的电信号转换成光信号的光电信号转换器，它的特点是用一对(芯)光纤就可以同步进行光信号的发送和接收，由于信号是以光脉冲的形式在光千种传输信号所以其相对于铜导线有许多又优点：安全性，可靠性，传输速度，传输距离都非常适用于局域网，城域网组网。

中性10/100M多模系列和中性10/100M单模系列是10/100M自适应双纤双向光纤收发器，它完全符合IEEE802.3, IEEE802.3u,10BaseT,100BaseTX, 100Base-FX标准。

并已通过了信息产业部电信设备进网测试中性10/100M多模系列是多模百兆双纤收发器；中性10/100M单模系列是单模百兆双纤收发器。

双纤双向收发器有1个RJ45接口和1个SC单芯接口，分别用来连接双绞线和光纤。

单纤收发器有6个LED指示灯：POWER、TX100、FX100、FX Link/Act、TX Link/Act、Fdx。

二.规格与特性说明△：符合 IEEE 802.3 IEEE 802.3u IEEE 802.3X IEEE802.1Q 100BASE-TX,100BASE-TX, 100Base-FX 标准△：支持TCP/IP、PPPOE、DHCP、ICMP、NAT协议△：流控方式：全双工采用IEEE 802.3X，半双工采用Backpressure标准△：电端口支持自动协商功能，自动调整传输方式和传输速度△：端口支持Auto-MDI/MDIX自动翻转△：支持存储转发模式△：支持电口的10M,100M模式或自适应模式的切换△：提供状态指示灯，外置电源（输出5V～50HZ 1A）△：接口: 电气口: RJ45 光纤口: SC△：双绞线: 超5类，6类△：多模光纤: 50/125，62.5/125µm△：单模光纤: 8/125，8.3/125， 9/125µm△：工作温度: 0 ～ 50℃△：存储温度: -20 ～ 70℃△：湿度: 5% ～ 90%△：体积：电源外置式：26×70×94mm（高×宽×长）电源内置式：30×110×140mm（高×宽×长）三．安装和初始化请按以下步骤安装单纤双向光纤收发器：a)将光纤跳线或尾纤从同一对光纤两端的光纤终端盒分别连接到远端收发器的SC口。

产品名称: N-net 10/100M 自适应以太网光纤收发器N-net 10/100M 自适应以太网光纤收发器产品说明:N-net 10/100M 自适应以太网光纤收发器概述NT-1100/NT-1100S 10/100M 自适应以太网光纤收发器，可以将10/100Base-TX 的双绞线电信号和100Base-FX 的光信号进行相互转换。

它将网络的传输距离极限从铜线的100米扩展到100 公里（单模光纤）。

典型应用是以太网距离互连，例如小区机房与城域网的连接。

由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。

新增防雷功能，保证了设备的安全性。

外置电源、内置电源可选交流220V、直流-48V 可选N-net 10/100M 自适应以太网光纤收发器产品特性：自适应NT-1100/NT-1100S 具有10/100M 速率自适应，全/ 半双工自适应功能。

在网络升级时极大保护了原有的网络投资。

大容量缓存独有的缓存技术可以保证您的网络在数据传输及多媒体应用时表现得更为出色，缓存为2M。

N-net 10/100M 自适应以太网光纤收发器性能：N-net 10/100M 自适应以太网光纤收发器骨干特性符合：10Base-T 标准符合：100Base-TX/FX 标准符合：标准N-net 10/100M 自适应以太网光纤收发器端口传输速率光口:100Mbps 电口:10/100Mbps交叉线与直通线自动识别NT-1100/NT-1100S 与交换机或服务器等设备相连时，既可以使用交叉线也可以用直通线。

TX LINK/ACT 灯亮，表示链路连通正确。
