2电口光纤收发器使用说明书

光纤收发器使用说明(HTB-1100、HTB-1100S)一．概述光纤收发器是一种用来将计算机网络的电信号转换成光信号的光电信号转换器。

HTB-1100和HTB-1100S是10/100M自适应光纤收发器，它完全符合IEEE802.310BaseT, IEEE802.3u100BaseTX,100Base-FX标准。

并已通过了信息产业部电信设备进网检测，所有技术指标全部达到了入网标准。

HTB-1100是多模光纤收发器；HTB-1100S是单模光纤收发器。

光纤收发器有1个RJ45接口和1个SC或ST 接口，分别用来连接双绞线和光纤。

光纤收发器有6个LED指示灯：POWER、FX 100、TX100、FX Link/Act、TX Link/Act、Fdx。

二．安装和初始化请按以下步骤安装netLINK系列光纤收发器：1．将光纤跳线或尾纤从光纤终端盒连接到光纤收发器。

请注意要将对方设备的发送端（TX）连到收发器的接收端（RX），将对方设备的接收端（RX）连到收发器的发送端（TX）。

2．将UTP跳线从网络设备连接到光纤收发器的RJ45接口，根据与光纤收发器对接设备的要求选用直通线或交叉线，一般与交换机等多地址网络设备连接时需用交叉线，而与服务器、工作站等单地址网络设备连接时需用直通线。

3．将电源适配器的DC插头接到光纤收发器的DC插座上，再将电源适配器的AC插头插入AC插座，此时光纤收发器的POWER灯亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器所检测到与之对接网络设备的状态来决定收发器的工作状态,指示灯将显示此时收发器的工作状态。

三．LED指示灯光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常FX100：灯亮表示光纤传输速率为100MbpsFX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX100：灯亮表示双绞线传输速率为100MbpsTX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输四．光纤部分参数HTB-11001100S-251100S-401100S-60光纤接口SC/ST SC SC SC光纤类型多模单模单模单模中心波长850/1300nm1310nm1310nm1310nm传输距离2公里25公里40公里60公里最小发送功率-19.0dBm-19.0dBm-9.0dBm-5.0dBm最大发送功率-12.0dBm-9.0dBm-5.0dBm0dBm接收灵敏度<-30dBm<-32dBm<-32dBm<-36dBm允许链路损耗11.0dBm13.0dBm23.0dBm31.0dBm五.技术参数●标准:IEEE802.310BaseT,IEEE802.3u100Base-TX,100Base-FX●接口:双绞线:RJ45光纤:SC或ST●LED:PWR,FX100,FX Link/Act,FDX,TX100,TX Link/Act●传输速率:双绞线:10Mbps,100Mbps光纤:100Mbps●双工方式:全双工或半双工●双绞线:5，5E类●光纤:多模:50/125，62.5/125µm单模:8.3/125，9/125，10/125µm●电源:交流220V(100-250V)，50Hz直流：5V，1A●环境温度:0～50℃●存储温度:-20～70℃●湿度:5%～90%●体积：26×70×95mm（高×宽×长）六.装箱单HTB-1100或HTB-1100S光纤收发器1台AC220V/DC5V电源适配器1只使用说明1份注：1．光纤接口总是设置为100M全双工方式。

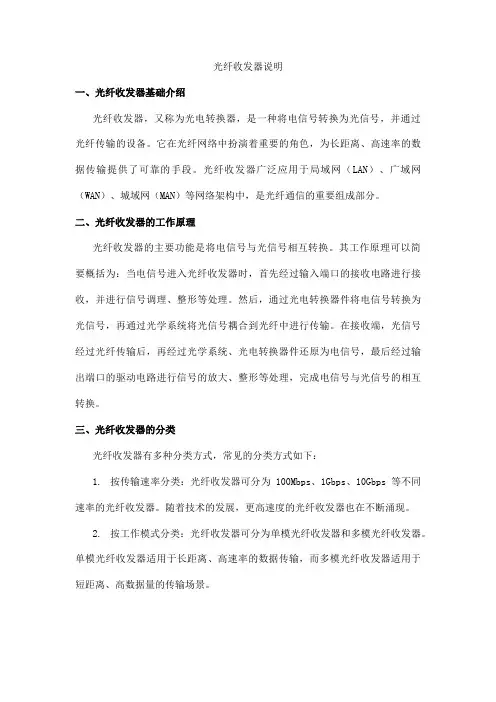

光纤收发器说明一、光纤收发器基础介绍光纤收发器，又称为光电转换器，是一种将电信号转换为光信号，并通过光纤传输的设备。

它在光纤网络中扮演着重要的角色，为长距离、高速率的数据传输提供了可靠的手段。

光纤收发器广泛应用于局域网（LAN）、广域网（WAN）、城域网（MAN）等网络架构中，是光纤通信的重要组成部分。

二、光纤收发器的工作原理光纤收发器的主要功能是将电信号与光信号相互转换。

其工作原理可以简要概括为：当电信号进入光纤收发器时，首先经过输入端口的接收电路进行接收，并进行信号调理、整形等处理。

然后，通过光电转换器件将电信号转换为光信号，再通过光学系统将光信号耦合到光纤中进行传输。

在接收端，光信号经过光纤传输后，再经过光学系统、光电转换器件还原为电信号，最后经过输出端口的驱动电路进行信号的放大、整形等处理，完成电信号与光信号的相互转换。

三、光纤收发器的分类光纤收发器有多种分类方式，常见的分类方式如下：1.按传输速率分类：光纤收发器可分为100Mbps、1Gbps、10Gbps等不同速率的光纤收发器。

随着技术的发展，更高速度的光纤收发器也在不断涌现。

2.按工作模式分类：光纤收发器可分为单模光纤收发器和多模光纤收发器。

单模光纤收发器适用于长距离、高速率的数据传输，而多模光纤收发器适用于短距离、高数据量的传输场景。

3.按结构分类：光纤收发器可分为独立式和模块式两种类型。

独立式光纤收发器一般采用金属外壳，体积较大，而模块式光纤收发器则采用标准化的插板结构，方便集成到网络设备中。

4.按管理方式分类：光纤收发器可分为非网管型和网管型两类。

非网管型光纤收发器无需配置软件即可使用，而网管型光纤收发器则需要配置相应的软件来进行管理和维护。

四、光纤收发器的应用场景1.远距离数据传输：在局域网、广域网、城域网等网络架构中，由于距离较远，需要通过光纤进行传输。

光纤收发器作为光电转换设备，能够实现远距离、高速率的数据传输。

2.高速数据传输：随着技术的发展，越来越多的应用需要高速数据传输。

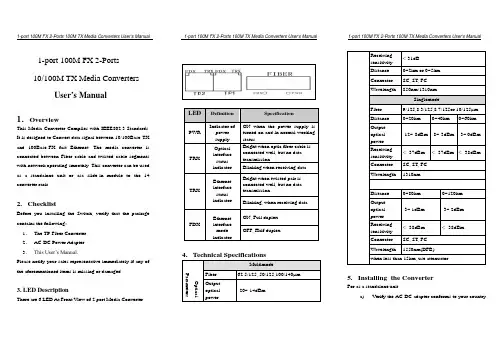

1-port 100M FX 2-Ports10/100M TX Media ConvertersUser’s Manual 1．OverviewThis Media Converter Complies with IEEE802.3 Standards. It is designed to Convert data signal between 10/100Base-TX and 100Base-FX fast Ethernet. The media converter is connected between Fiber cable and twisted cable segments with network operating smoothly. This converter can be used as a standalone unit or asa slide-in module to the 14 converter rack.2.ChecklistBefore you installing the Switch, verify that the package contains the following：1．The TP-Fiber Converter2．AC-DC Power Adapter.3．This User’s Manual.Piease notify your sales representative immediately if any of the aforementioned items is missing or damaged.3. LED DescriptionThere are 6 LED At Front View of 2 port Media ConverterLED Definition SpecificationPWRIndicator ofpowersupplyON when the power supply isturned on and in normal workingstatusFRXOpticalinterfacestatusindicatorBright when optic fiber cable isconnected well, but no datatransmissionBlinking when receiving dataTRXEthernetinterfacestatusindicatorBright when twisted pair isconnected well, but no datatransmissionBlinking, when receiving dataFDXEthernetinterfacemodeindicatorON, Full duplexOFF, Half duplex4.Technical SpecificationsOptical ParametersMultimodeFiber 62.5/125, 50/125,100/140µmOutputopticalpower-20~-14dBmReceivingsensitivity<-31dBDistance 0~2km or 0~5kmConnector SC, ST, FCWavelength 850nm/1310nmSinglemodeFiber 9/125,8.3/125,8.7/125or 10/125µmDistance 0~20km 0~40km 0~60kmOutputopticalpower-12~-8dBm -8~-3dBm -3~ 0dBmReceivingsensitivity< -37dBm < -37dBm < -38dBmConnector SC, ST, FCWavelength 1310nmDistance 0~80km 0~120kmOutputopticalpower-3~ 1dBm -3~ 2dBmReceivingsensitivity< -38dBm < -38dBmConnector SC, ST, FCWavelength 1550nm(DFB)when less than 15km, use attenuator5.Installing the ConverterFor as a standalone unita)Verify the AC-DC adapter conforms to your countryAC Power requirement and insert the power plugb)Connect the media cable for network connectionfor as a slide-in unitc)The slide-in Media Converter and Converter Rackshould be supplied only form the same source, bothMedia Converter and Rack are built to match eachother at dimensions, DC jack, DC receptacle andpower safelyd)Turn off the 19” converter rack powere)Ensure that there is no activity in the networkf)Locate +5VDC power jack on converter back,carefully slide in and plug to 19” rack +5VDCpower receptacleg)Connect the media cable for network connectionh)Turn on the converter rack power , the Power LEDwill light up6.Cable Connection Parameter100Base-X network allows 512-bit time delay between any two node stations in a collision domain. The overall Bit-timeof TP/Fiber wires and devices must be within 512bit in a segment. You may use a switch to break up collision domain and extend the cabling distance.●TP Cable Limitations：Cat.5 100m●Multi-mode Converter Fiber Cable Lions：SC/ST/FC/LC Multi-mode Converter Models：Multi-modeFull-duplexNode to Node ：2KmNode to Switch ：2KmSC/ST/FC/LC Single Mode Converter Models：SC．S20Full-duplexNode to Node ：20KmNode to Switch ：20Km7.TP-Fiber Technical Specifications●Standards:I EEE802.3 IEEE802.3u 10/100Base-TX 100Base-Fx●TP Port: RJ45●UTP Cable: Cat.5 cable up to 100m●Wavelength: 1310nm/1550nm●Fiber cable(um):50/125,62.5/125,or 100/140/um multi-mode8.3/125,8.7/125,9/125/or10/125/um single-mode●Max distance:Singlemode:20~120kmMultimode: 2km●LED Indicators:FDX, TRX FRX,PWR●Data Transfer Rate:Speed Forwarding Rate100Mbps 148,800PPS10Mbps 14,880PPS*Flow Control:IEEE802.3x compliant for full-duplex Backpressure flow control for half-duplex* Power Requirement:2A@+5VDC*Ambient Temperatur e:0 to 60℃* Humidity:5% to 90%*Dimensions: 25(H)70 (W)94(D)mm●Note: Connecting to Router, Bridge, or Switch, pleaserefer to the device's Technical Manual。

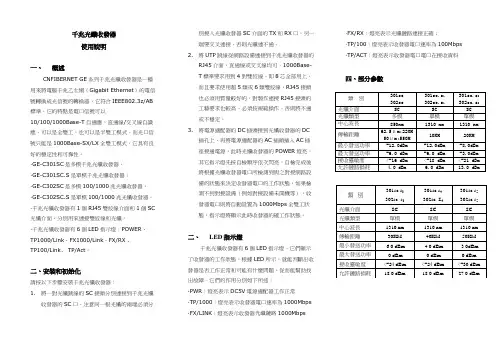

千兆光纖收發器使用說明一、概述CNFIBERNET GE系列千兆光纖收發器是一種用來將電腦千兆乙太網（Gigabit Ethernet）的電信號轉換成光信號的轉換器，它符合IEEE802.3z/AB 標準。

它的特點是電口信號可以10/100/1000Base-T自適應，直通線/交叉線自識應，可以是全雙工，也可以是半雙工模式。

而光口信號只能是1000Base-SX/LX全雙工模式，它具有良好的穩定性和可靠性。

·GE-C301SC是多模千兆光纖收發器，·GE-C301SC.S是單模千兆光纖收發器；·GE-C302SC是多模100/1000兆光纖收發器，·GE-C302SC.S是單模100/1000兆光纖收發器。

·千兆光纖收發器有1個RJ45雙絞線介面和1個SC 光纖介面，分別用來連接雙絞線和光纖。

·千兆光纖收發器有6個LED指示燈：POWER、TP1000/Link、FX1000/Link、FX/RX 、TP100/Link、 TP/Act。

二、安裝和初始化請按以下步驟安裝千兆光纖收發器：1.將一對光纖跳線的SC接頭分別連接到千兆光纖收發器的SC口。

注意同一根光纖的兩端必須分別接入光纖收發器SC介面的TX和RX口，另一端要交叉連接，否則光纖連不通。

2.將UTP跳線從網路設備連接到千兆光纖收發器的RJ45介面，直通線或交叉線均可。

1000Base-T標準要求用到4對雙絞線，即8芯全部用上，而且要求使用超5類或6類雙絞線，RJ45接頭也必須用質量較好的，對製作連接RJ45接頭的工藝要求也較高，必須按規範操作，否則將不通或不穩定。

3.將電源適配器的DC插頭接到光纖收發器的DC插孔上，再將電源適配器的AC插頭插入AC插座接通電源，此時光纖收發器的POWER燈亮，其它指示燈先按自檢順序依次閃亮，自檢完成後將根據光纖收發器電口所檢測到與之對接網路設備的狀態來決定收發器電口的工作狀態，如果檢測不到對接設備（例如對接設備未開機等），收發器電口則將自動設置為1000Mbps全雙工狀態，指示燈將顯示此時收發器的確工作狀態。

光纤收发器说明书
概述

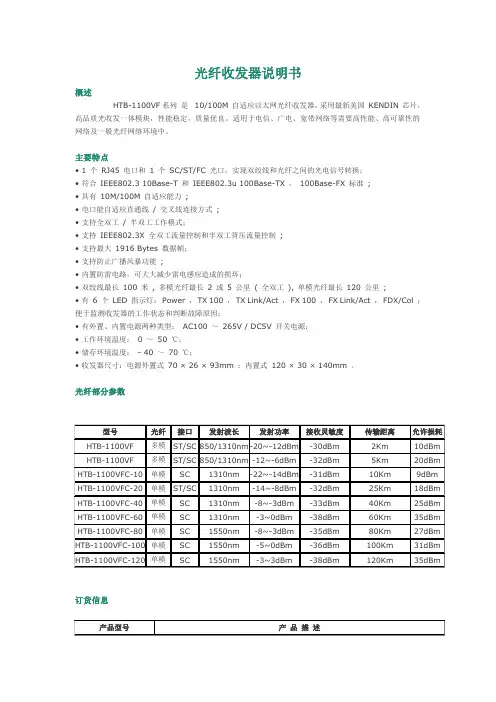

HTB-1100VF系列是10/100M 自适应以太网光纤收发器，采用最新美国KENDIN 芯片，高品质光收发一体模块，性能稳定，质量优良。

适用于电信、广电、宽带网络等需要高性能、高可靠性的网络及一般光纤网络环境中。

主要特点
• 1 个RJ45 电口和1 个SC/ST/FC 光口，实现双绞线和光纤之间的光电信号转换；
•符合IEEE802.3 10Base-T 和IEEE802.3u 100Base-TX ，100Base-FX 标准;
•具有10M/100M 自适应能力;
•电口能自适应直通线/ 交叉线连接方式;
•支持全双工/ 半双工工作模式；
•支持IEEE802.3X 全双工流量控制和半双工背压流量控制;
•支持最大1916 Bytes 数据幀；
•支持防止广播风暴功能;
•内置防雷电路，可大大减少雷电感应造成的损坏；
•双绞线最长100 米, 多模光纤最长2 或 5 公里( 全双工), 单模光纤最长120 公里;
•有6 个LED 指示灯： Power ，TX 100 ，TX Link/Act ，FX 100 ，FX Link/Act ，FDX/Col ；便于监测收发器的工作状态和判断故障原因；
•有外置、内置电源两种类型：AC100 ～265V / DC5V 开关电源；
•工作环境温度：0 ～50 ℃；
•储存环境温度：- 40 ～70 ℃；
•收发器尺寸：电源外置式70 × 26 × 93mm ；内置式120 × 30 × 140mm 。

光纤部分参数
订货信息。

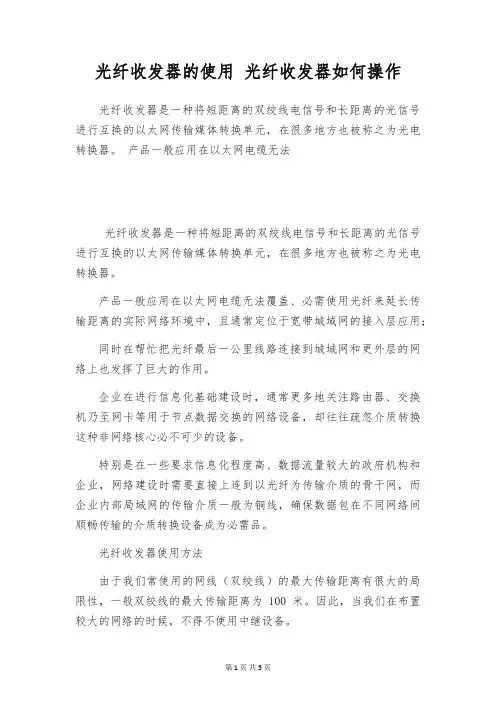

光纤收发器的使用光纤收发器如何操作光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。

产品一般应用在以太网电缆无法光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。

产品一般应用在以太网电缆无法覆盖、必需使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；同时在帮忙把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。

企业在进行信息化基础建设时，通常更多地关注路由器、交换机乃至网卡等用于节点数据交换的网络设备，却往往疏忽介质转换这种非网络核心必不可少的设备。

特别是在一些要求信息化程度高、数据流量较大的政府机构和企业，网络建设时需要直接上连到以光纤为传输介质的骨干网，而企业内部局域网的传输介质一般为铜线，确保数据包在不同网络间顺畅传输的介质转换设备成为必需品。

光纤收发器使用方法由于我们常使用的网线（双绞线）的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。

因此，当我们在布置较大的网络的时候，不得不使用中继设备。

当然，使用其他的种类的线路来传输。

光纤就是一种很好的选择，光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。

在使用光纤的时候，我们会常常使用到光纤收发器：要想知道光纤收发器怎么用，就要先知道光纤收发器有什么作用。

简单的来说，光纤收发器的作用就是光信号和电信号之间的相互转换。

从光口输入光信号，从电口（常见的RJ45水晶头接口）输出电信号，反之亦然。

其过程大约为：把电信号转换为光信号，通过光纤传送出去，在另一端再把光信号转化为电信号，再接入路由器、交换机等等设备。

因此，光纤收发器一般都是成对使用的。

比如，运营商（电信、移动、联通）的机房里面的光纤收发器（可能是其他的设备）和你家的光纤收发器。

光纤收发器是一种将电信号转换为光信号并在光纤缆线路上传输的设备。

它由发射器和接收器两部分组成。

发射器将电信号转换为光信号，并将其发射到光纤缆线路上。

接收器则接收光纤缆线路上传输的光信号，并将其转换成电信号。

使用方法：
1.将光纤缆线路连接到光纤收发器的输入和输出端口。

2.将电信号设备连接到光纤收发器的电信号输入和输出端口。

3.启动光纤收发器，并检查连接是否正常。

4.开始传输数据。

注意：光纤收发器必须正确安装并维护，以保证其正常工作。

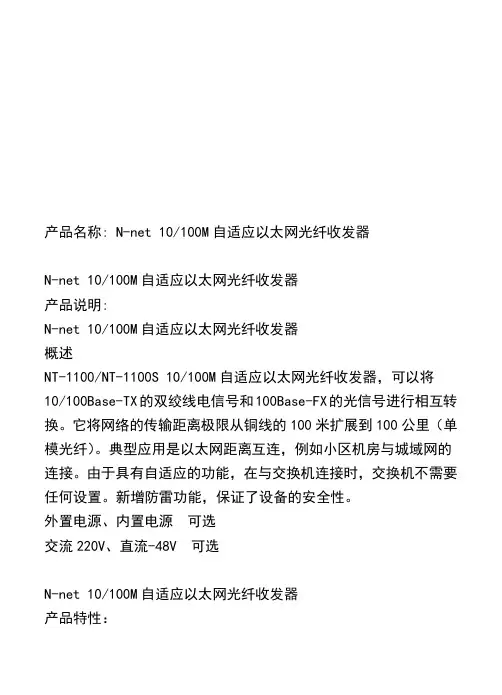

产品名称: N-net 10/100M自适应以太网光纤收发器N-net 10/100M自适应以太网光纤收发器产品说明:N-net 10/100M自适应以太网光纤收发器概述NT-1100/NT-1100S 10/100M自适应以太网光纤收发器，可以将10/100Base-TX的双绞线电信号和100Base-FX的光信号进行相互转换。

它将网络的传输距离极限从铜线的100米扩展到100公里（单模光纤）。

典型应用是以太网距离互连，例如小区机房与城域网的连接。

由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。

新增防雷功能，保证了设备的安全性。

外置电源、内置电源可选交流220V、直流-48V 可选N-net 10/100M自适应以太网光纤收发器产品特性：自适应NT-1100/NT-1100S具有10/100M速率自适应，全/半双工自适应功能。

在网络升级时极大保护了原有的网络投资。

大容量缓存独有的缓存技术可以保证您的网络在数据传输及多媒体应用时表现得更为出色，缓存为2M。

N-net 10/100M自适应以太网光纤收发器性能：N-net 10/100M自适应以太网光纤收发器骨干特性符合：10Base-T标准符合：100Base-TX/FX标准符合：标准N-net 10/100M自适应以太网光纤收发器端口传输速率光口:100Mbps电口:10/100Mbps交叉线与直通线自动识别NT-1100/NT-1100S与交换机或服务器等设备相连时，既可以使用交叉线也可以用直通线。

TX LINK/ACT灯亮，表示链路连通正确。

N-net 10/100M自适应以太网光纤收发器双工支持NT-1100/NT-1100S支持全/半双工自适应，10/100M自适应。

N-net 10/100M自适应以太网光纤收发器网络线缆10/100Base-TX UTP 5类线100Base-FX：多模光纤50/125，125或100/140μm单模光纤125，125，9/125或10/125μmN-net 10/100M自适应以太网光纤收发器传输距离10/100Base-TX：100米100Base-FX：2公里（多模），25/40/60/100公里（单模）N-net 10/100M自适应以太网光纤收发器光接口特性：波长：1310nm（25公里、40公里、2公里）1550nm（100公里）1310nm（多模2公里）N-net 10/100M自适应以太网光纤收发器LED显示：PWR：电源指示灯FX LINK/ACT：光链路连接/活动状态指示灯TX LINK/ACT：电链路连接/活动状态指示灯FX100：光口速率指示灯TX100：电口速度指示灯FDX：全、半双工指示灯N-net 10/100M自适应以太网光纤收发器端口配置：1个RJ45 10/100Base-TX端口1个SC/ST 多模/单模双工连接头N-net 10/100M自适应以太网光纤收发器电源要求：外置电源：5VDC 1A功耗：＜5W内置电源：220VAC、-48VDC功耗：＜5WN-net 10/100M自适应以太网光纤收发器环境要求：工作温度范围：0℃～60℃储存温度范围：-40℃～85℃相对湿度：5%～90%尺寸：电源外置式：26mm×71mm×94mm电源内置式：40mm×110mm×140mm以太网光纤收发器以太网光纤收发器机架说明书(使用前先阅本说明书)目录第一章10/100M光纤收发器说明书.................. 错误!未定义书签。

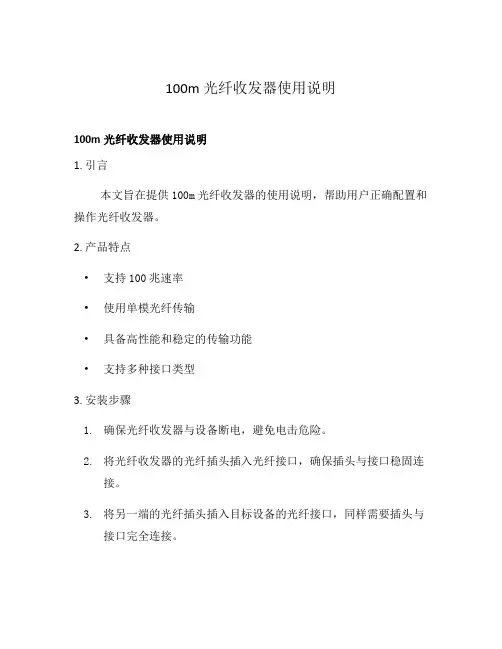

100m光纤收发器使用说明100m光纤收发器使用说明1. 引言本文旨在提供100m光纤收发器的使用说明，帮助用户正确配置和操作光纤收发器。

2. 产品特点•支持100兆速率•使用单模光纤传输•具备高性能和稳定的传输功能•支持多种接口类型3. 安装步骤1.确保光纤收发器与设备断电，避免电击危险。

2.将光纤收发器的光纤插头插入光纤接口，确保插头与接口稳固连接。

3.将另一端的光纤插头插入目标设备的光纤接口，同样需要插头与接口完全连接。

4.确保光纤收发器与设备的电源线连接稳固，然后将电源线插头插入电源插座。

5.开启电源，等待光纤收发器启动。

4. 注意事项•在安装和使用光纤收发器时，请务必阅读并遵循本使用说明。

•避免在高温、潮湿或多尘环境中使用光纤收发器。

•如需进行维护或更换零部件，请将光纤收发器断电。

•若光纤收发器出现故障或异常状况，应立即停止使用并联系售后服务。

5. 联系方式如有任何问题或需要进一步咨询，请联系我们的售后服务团队：- 电话：XXXXXXXXXX - 邮箱：6. 结论本使用说明提供了100m光纤收发器的安装、注意事项以及联系方式等重要信息。

请用户仔细阅读并按照说明操作，确保正确、稳定地使用光纤收发器。

7. 光纤收发器配置在使用100m光纤收发器之前，需要根据实际需求进行一些基本的配置。

通过连接到光纤收发器的设备，进入网络设置界面，根据需要进行以下配置： - IP地址设置：根据网络环境，设置光纤收发器的IP地址，确保与其他设备在同一网段。

- 子网掩码：设置合适的子网掩码，以确保设备之间能正常通信。

- 网关设置：输入正确的网关地址。

- DNS设置：根据实际需求，设置DNS服务器的地址。

其他设置根据实际需求，还可以进行一些其他设置，比如： - VLAN设置：如果需要进行VLAN划分，可以在光纤收发器中进行相应设置。

- QoS设置：根据实际需求，进行流量优先级的配置，以确保重要数据的传输质量。

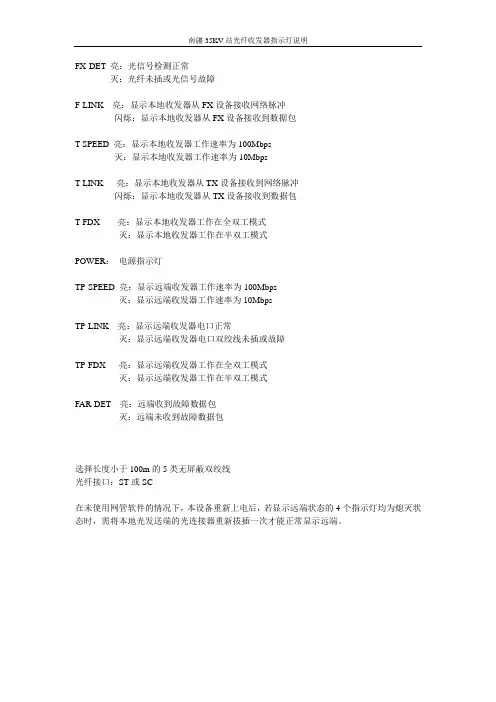

南疆35KV站光纤收发器指示灯说明
FX-DET 亮：光信号检测正常
灭：光纤未插或光信号故障
F-LINK 亮：显示本地收发器从FX设备接收网络脉冲
闪烁：显示本地收发器从FX设备接收到数据包
T-SPEED 亮：显示本地收发器工作速率为100Mbps
灭：显示本地收发器工作速率为10Mbps
T-LINK 亮：显示本地收发器从TX设备接收到网络脉冲
闪烁：显示本地收发器从TX设备接收到数据包
T-FDX 亮：显示本地收发器工作在全双工模式
灭：显示本地收发器工作在半双工模式
POWER：电源指示灯
TP-SPEED 亮：显示远端收发器工作速率为100Mbps
灭：显示远端收发器工作速率为10Mbps
TP-LINK 亮：显示远端收发器电口正常
灭：显示远端收发器电口双绞线未插或故障
TP-FDX 亮：显示远端收发器工作在全双工模式
灭：显示远端收发器工作在半双工模式
FAR-DET 亮：远端收到故障数据包
灭：远端未收到故障数据包
选择长度小于100m的5类无屏蔽双绞线
光纤接口：ST或SC
在未使用网管软件的情况下，本设备重新上电后，若显示远端状态的4个指示灯均为熄灭状态时，需将本地光发送端的光连接器重新拔插一次才能正常显示远端。

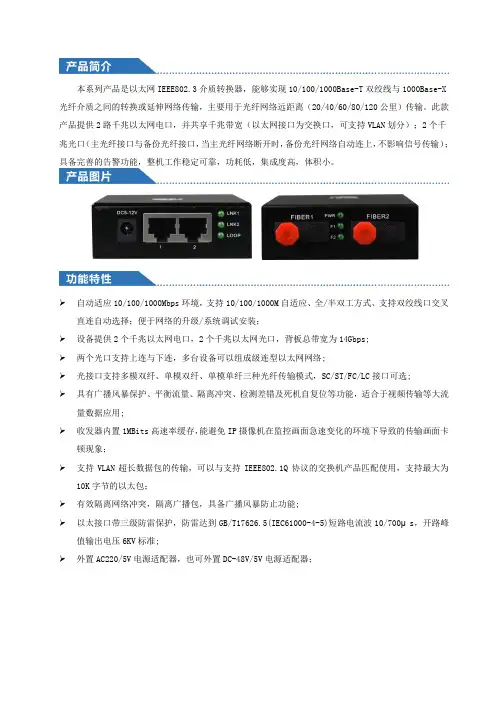

本系列产品是以太网IEEE802.3介质转换器，能够实现10/100/1000Base-T双绞线与1000Base-X 光纤介质之间的转换或延伸网络传输，主要用于光纤网络远距离（20/40/60/80/120公里）传输。
