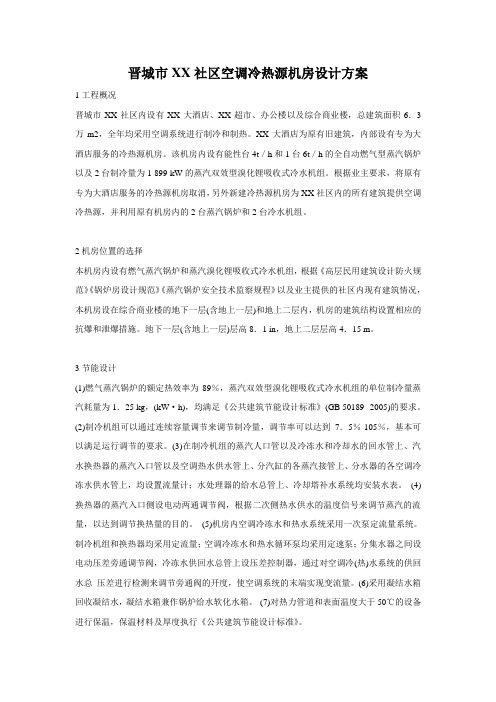

晋城市XX社区空调冷热源机房设计方案1工程概况晋城市XX社区内设有XX大酒店、XX超市、办公楼以及综合商业楼，总建筑面积6．3万m2，全年均采用空调系统进行制冷和制热。

XX大酒店为原有旧建筑，内部设有专为大酒店服务的冷热源机房。

该机房内设有能性台4t／h和1台6t／h的全自动燃气型蒸汽锅炉以及2台制冷量为1 899 kW的蒸汽双效型溴化锂吸收式冷水机组。

根据业主要求，将原有专为大酒店服务的冷热源机房取消，另外新建冷热源机房为XX社区内的所有建筑提供空调冷热源，并利用原有机房内的2台蒸汽锅炉和2台冷水机组。

2机房位置的选择本机房内设有燃气蒸汽锅炉和蒸汽溴化锂吸收式冷水机组，根据《高层民用建筑设计防火规范》《锅炉房设计规范》《蒸汽锅炉安全技术监察规程》以及业主提供的社区内现有建筑情况，本机房设在综合商业楼的地下一层(含地上一层)和地上二层内，机房的建筑结构设置相应的抗爆和泄爆措施。

地下一层(含地上一层)层高8．1 in，地上二层层高4．15 m。

3节能设计(1)燃气蒸汽锅炉的额定热效率为89％，蒸汽双效型溴化锂吸收式冷水机组的单位制冷量蒸汽耗量为1．25 kg，(kW·h)，均满足《公共建筑节能设计标准》(GB 50189--2005)的要求。

(2)制冷机组可以通过连续容量调节来调节制冷量，调节率可以达到7．5％-105％，基本可以满足运行调节的要求。

(3)在制冷机组的蒸汽人口管以及冷冻水和冷却水的回水管上、汽水换热器的蒸汽入口管以及空调热水供水管上、分汽缸的各蒸汽接管上、分水器的各空调冷冻水供水管上，均设置流量计；水处理器的给水总管上、冷却塔补水系统均安装水表。

(4)换热器的蒸汽入口侧设电动两通调节阀，根据二次侧热水供水的温度信号来调节蒸汽的流量，以达到调节换热量的目的。

(5)机房内空调冷冻水和热水系统采用一次泵定流量系统。

制冷机组和换热器均采用定流量；空调冷冻水和热水循环泵均采用定速泵；分集水器之间设电动压差旁通调节阀，冷冻水供回水总管上设压差控制器，通过对空调冷(热)水系统的供回水总压差进行检测来调节旁通阀的开度，使空调系统的末端实现变流量。

目录一、工程概况二、主要设计指标三、空调动力机房设备配置方案四、年运行费用分析及比较五、各方案年运行费用及初投资比较六、各方案优缺点比较***公寓空调冷、热源动力机房方案一、工程概况：本公寓总建筑面积95202㎡，分四个单体建筑，：1号楼为贵宾楼，建筑面积19600㎡，共四层，高18.6m；2号楼为迎宾楼，建筑面积35100㎡，共五层，高20.7m；3号楼为会议中心，建筑面积28500㎡，共四层，高27.6m；4号楼为健身中心，建筑面积为11300㎡；（其中1～3号楼为一期工程，总建筑面积83200㎡）。

二、主要设计指标：1号楼冷负荷19600㎡×100 w/㎡=1960kw；热负荷 19600㎡×60 w/㎡=2号楼冷负荷35100㎡×100w/㎡=3510kw；3号楼冷负荷28500㎡×160w/㎡=4560kw；1～3号楼：空调总冷负荷：10030KW 空调总热负荷：5288KW。

三、空调动力机房设备配置方案：方案一：风冷螺杆热泵机组+辅助电热水锅炉1．设备选型：a.空调制冷机组的配置：选用6台风冷螺杆热泵机组，总制冷量10680KW，总制热量：12144KW。

b.电热水锅炉：选用2台电热水锅炉，型号为HW30D-750B，输出功率750KW/台。

c.水泵配置：选用4台变频循环水泵，三用一备，型号为SLW350/315d.全程水处理设备：选用1台，HFB-022/Ⅲ，处理水量1500～1800t/h。

e.软水设备：选用1台流量为8～10t/h，型号为HRS-050C的软水器，双床流量控制一用一备。

f.软水箱：1台，选用不锈钢水箱4000㎜×4000㎜×2000㎜g.稳压补水装置：选用1台型号为HWP-8的稳压膨胀器。

h.集、分水器：Φ800×3500㎜方案二：离心式冷水机组+燃气热水锅炉1．设备选型：a．空调制冷机组的配置：选用4台制冷量为2637KW的离心式冷水机组。

目录一总论 (1)1.1设计任务及要求 (1)1.2原始资料及设计依据 (1)1.2.1建筑概况 (1)1.2.2气象资料 (1)1.2.3水文地质资料 (1)1.2.4冷冻水参数 (1)1.2.5设计地点其他信息 (1)二制冷机组的选型 (3)2.1 建筑冷负荷 (3)2.2 制冷机组选型 (3)2.2.1 制冷机组（冷源）的选型原则 (3)2.2.2常用制冷机组对比 (4)2.2.3 机组选择要求 (5)2.2.4 方案拟定 (6)2.2.5 方案对比 (6)2.2.6 机组详细信息 (7)三冷冻水系统的设计 (8)3.1冷冻水系统形式设计 (8)3.1.1 冷冻水系统的形式 (8)3.1.2 冷冻水系统示意图 (9)3.2 冷冻水泵选型 (9)3.2.1 冷冻水泵设计流量 (9)3.2.2 冷冻水泵设计扬程 (9)3.2.3冷冻水泵选型 (10)3.3 冷冻水系统管径设计 (10)3.4 定压补水系统设计 (10)3.4.1 确定补水量 (10)3.4.2确定补水泵扬程 (11)3.4.3 选择补水泵 (11)3.5软水设备及软水箱 (11)3.6分集水器 (11)四冷却水系统的设计 (13)4.1 冷却水系统形式设计 (13)4.2 冷却塔选型 (13)4.2.1 冷却塔流量 (13)4.2.2 冷却塔选择 (13)4.3 冷却水泵选型 (14)4.4 冷却水系统管径设计. (14)4.4.1 流速确定 (14)4.4.2 管径确定 (14)4.5 水处理设备选型 (15)4.5.1补水系统 (15)4.5.2除污器的选择 (15)4.5.3 水处理仪 (16)五制冷机房设计 (18)5.1 制冷机房布置要求 (18)5.2 制冷设备布置要求 (18)5.3 直燃型溴化锂吸收式机组特殊要求 (18)5.4 制冷管道布置原则 (18)5.5 制冷设备及管道的保温防腐 (19)5.5.1保温 (19)5.5.2防潮 (19)5.5.3保护层 (19)一总论1.1设计任务及要求本次冷源课程设计是要求在给定的建筑资料上，结合建筑地点的气象参数与水、气、电参数，选择并设计出合理的空调冷源。

冷热源机房设备布置原则
1. 空气流通原则，在机房内部应该设计合理的空气流通系统，
包括冷热风道、空调出风口和回风口等，以确保冷热空气能够有效
流通，避免死角和热点区域的产生。

2. 冷热源设备布置原则，冷源设备如空调、制冷机等应该布置
在机房的角落或者靠近墙壁的位置，热源设备如服务器、UPS等则
应该布置在中央位置，以便于冷热空气的流通和散热。

3. 设备间距原则，冷热源设备之间应该保持一定的距离，避免
设备之间的热量相互影响，同时也方便维修和保养。

4. 空调出风口布置原则，空调出风口应该布置在机房的顶部或
者侧面，以确保冷风能够均匀地覆盖整个机房，避免局部温度过高。

5. 空调回风口布置原则，空调回风口应该布置在机房的底部或
者侧面，以便于将热空气迅速排出机房，保持机房内部的温度和湿
度在合适的范围内。

总的来说，冷热源机房设备布置原则的核心是要保证冷热空气
的流通和散热效果，避免设备之间的热量相互影响，确保机房内部的温度和湿度能够得到有效控制，从而保证设备的正常运行和延长设备的使用寿命。

冷热源机房机电装配式施工技术标准随着数字化时代的到来，数据中心逐渐成为各行各业的“核心大脑”，其运行稳定性和安全性显得格外重要。

而冷热源机房机电装配式施工技术标准则是保障数据中心运行的关键一环。

下面，就让我们来了解一下关于冷热源机房机电装配式施工技术标准的相关内容。

1. 安全性作为数据中心的重要部分，冷热源机房的实行首先要考虑的是安全性问题。

在施工过程中，需遵循相关法律法规及国家标准，建立安全管理和防护系统，确保施工过程中的安全性。

2. 通风系统通风系统是冷热源机房机电装配式施工中的重要部分，合理的通风系统可以有效地支持机房各个设备的散热工作。

在安装通风系统时，需要考虑到通风量、风道尺寸等细节问题，确保通风系统的稳定性和可靠性。

3. 空调系统何止是冷热源机房，空调系统也是数据中心最重要的组成部分之一，确保了机房内部的温度可控性和舒适度。

在施工安装中，需要根据实际需求进行设计，并在材料使用上精益求精，确保空调系统的使用效果。

4. 电源设备数据中心包含了大量的电子设备，为了保证运转的稳定性和安全性，电源设备必须得到重视。

在施工中要保证电源设备符合国家标准，且采用适当的电缆布电方式，确保电流的稳定供应。

5. 监控系统数据中心可能存在的问题相对较多，但实时监控是解决这些问题的关键。

在施工中必须考虑到监控系统的位置、功能以及使用工具，确保监控系统能够支持实时监控。

因此，冷热源机房机电装配式施工技术标准涉及的内容十分广泛，涵盖了安全性、通风系统、空调系统、电源设备以及监控系统等多个方面。

在实际使用中，需要结合实际情况进行制定和使用，既保证了数据中心的稳定性和安全性，也提高了数据中心的运行效率。
