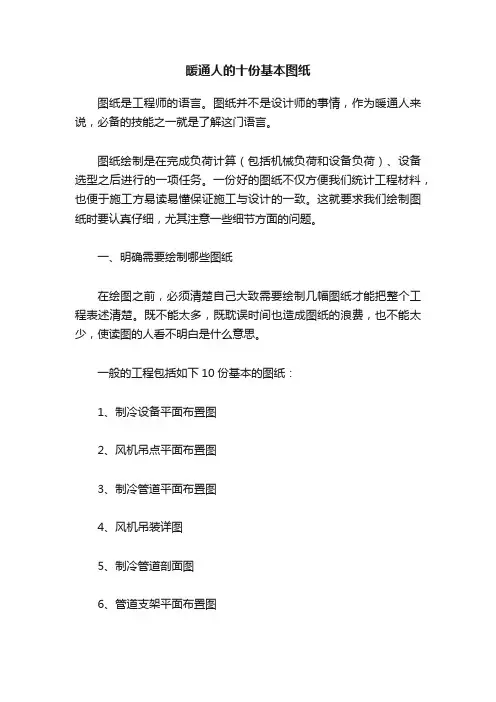

暖通人的十份基本图纸图纸是工程师的语言。
图纸并不是设计师的事情，作为暖通人来说，必备的技能之一就是了解这门语言。
图纸绘制是在完成负荷计算（包括机械负荷和设备负荷）、设备选型之后进行的一项任务。
一份好的图纸不仅方便我们统计工程材料，也便于施工方易读易懂保证施工与设计的一致。
这就要求我们绘制图纸时要认真仔细，尤其注意一些细节方面的问题。
一、明确需要绘制哪些图纸在绘图之前，必须清楚自己大致需要绘制几幅图纸才能把整个工程表述清楚。
既不能太多，既耽误时间也造成图纸的浪费，也不能太少，使读图的人看不明白是什么意思。

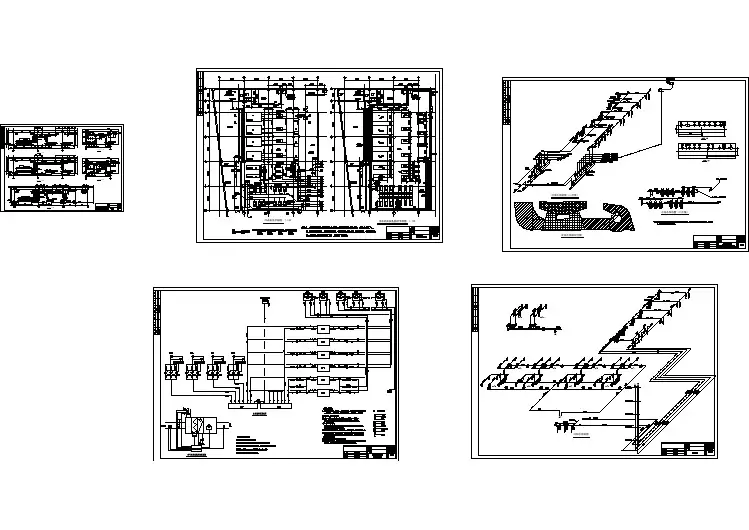

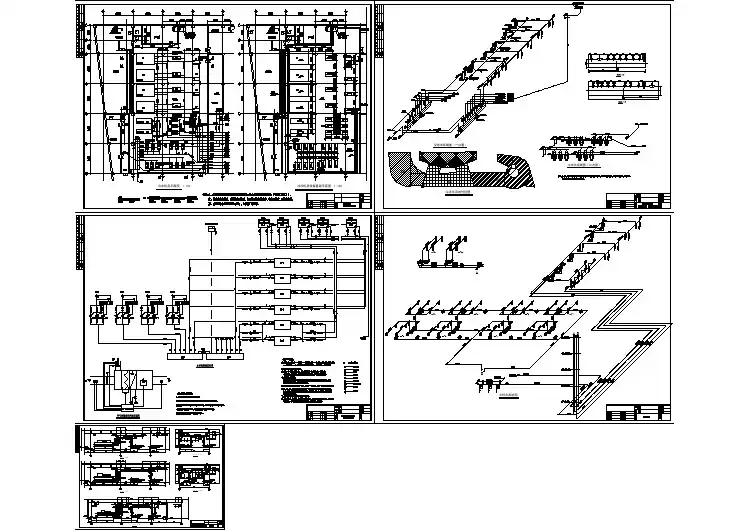

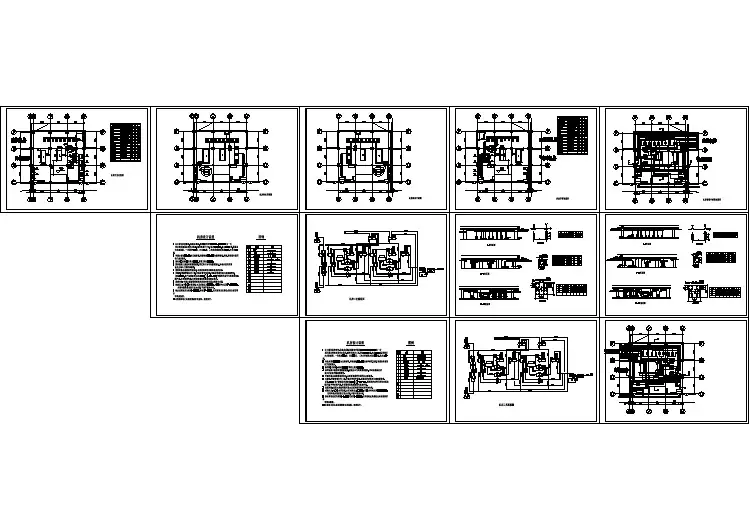

一般的工程包括如下10份基本的图纸：1、制冷设备平面布置图2、风机吊点平面布置图3、制冷管道平面布置图4、风机吊装详图5、制冷管道剖面图6、管道支架平面布置图7、制冷系统透视图8、水系统管道平面布置图9、水系统管道剖面图10、水系统透视图并不是说画完这10张图就没事了，也不是说必须画够10张图，这只是说的一种在氟系统中比较普遍的情况，这要根据具体的工程情况有所增加和减少。
上面的图纸，有时在一张图上很难表示出来就需要绘制两张图；有时上面的一些图纸过于简单可以省略或者合并。
由于我们一般使用并联机组，对机房没有过多的要求，所以省略了机房这一项，也没有关于设备基础的图纸。
2、需要表达哪些内容：1、制冷设备平面布置图这幅图主要表达的内容就是设备定位，只要表示清楚这一项这幅图就算是成功了，要让施工人员，看着这幅图明白设备应该布置在那个位置。
按照样本上给出的设备尺寸，一般按照1：100的比例绘图，重点表示的就是定位尺寸和设备尺寸。
最好在标题栏旁边加上一个设备表，设备表一般包括序号、设备名称、设备型号、单位、数量、备注六项内容，有时需要增加设备运行重量一项，也可以写在备注栏中。
图上的设备编号要与设备表中的编号完全一致。
2、风机吊点平面布置图我们做的工程一般多使用吊顶式冷风机，有时也包括一些顶排管，无论哪一种都需要我们把吊点位置确定好。
