《冷热源工程（N）》
课程设计计算书
题目：
姓名：
学院：
专业：
班级：
学号：
指导教师：
2012年9月23日
目录
1.设计原始资料 (2)
2.确定冷源方案 (3)
2.1技术性分析............................................................ . (3)
2.1方案一 (3)
2.2方案二 (4)
2.3方案三 (5)
2.4 方案四............................................................ . (7)
2.5经济性分析 (8)
3. 分水器和集水器的选择 (17)
3.1分水器和集水器的构造和用途. (17)
3.2分水器和集水器的尺寸 (17)
3.2.1分水器的选型计算 (17)
3.2.2集水器的选型计算 (18)
4. 膨胀水箱配置与计算 (16)
4.1膨胀水箱的容积计算 (16)
4.2膨胀水箱的选型 (16)
5.制冷机房水系统设计计算 (9)
5.1 冷冻水系统选型和计算 (9)
5.1.1冷冻水泵的选型和计算 (9)
5.1.1.1水泵流量和扬程的确定 (9)
5.1.1.2 水泵型号的确定 (11)
5.2 冷却水系统的选型和计算 (12)
5.2.1冷却塔的选型 (12)
5.2.2冷却水泵的选型计算 (13)
6.参考资料 (20)
7.个人小结 (21)
设计题目
嘉兴市世贸大楼制冷机房设计
1、原始资料
1、空调冷负荷：
为：2.0 MW（空调总面积15000m2）
2、当地可用的能源情况：
电：价格：0.7元/度
天然气：价格：2.5元/m3；热值：33.45MJ/m3；
蒸汽：价格：80元/吨；蒸汽压力为：0.8MPa
燃油：价格：4.76元/升；低位发热量均为：42840kJ/kg
3、冷冻机房外冷冻水管网总阻力
为：0.35 MPa
4、土建资料

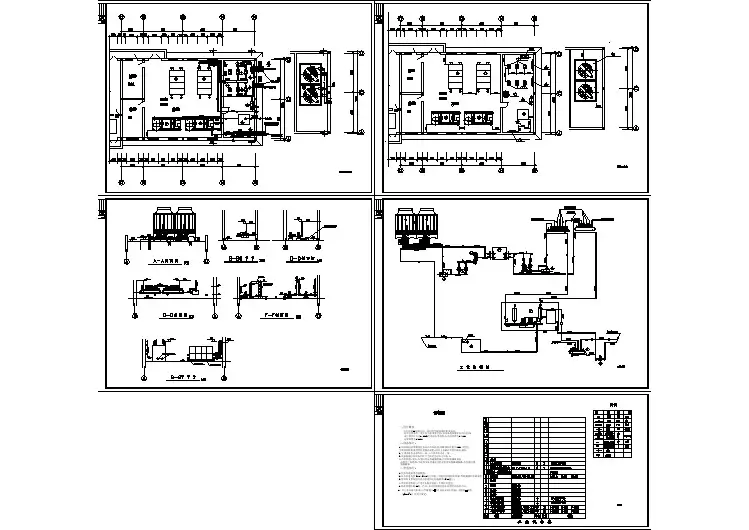

制冷机房建筑平面图（见附图），其中水冷式冷水机组冷却塔高度为：20 m
2、确定冷源方案
2.1 技术性分析
(一)离心式冷水机组
(1)优点：
1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长
2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小
3.压缩比可高达20，EER值高
4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著
5.体积小，重量轻，可做成立式全封闭大容量机组
6.对湿冲程不敏感
7.属正压运行，不存在外气侵入腐蚀问题
(2)缺点
1.价格比活塞式高
2.单机容量比离心式小，转速比离心式低
3.润滑油系统较复杂，耗油量大
4.大容量机组噪声比离心式高
5.要求加工精度和装配精度高
(二)双效蒸汽型溴化锂吸收式制冷机组：
基于溴化锂水溶液在常温下强烈的吸收水蒸气，而在高温下又将其吸收的水分释放出来。同时，水在真空状态下，其沸腾温度在7度以下，蒸发时具有较低的蒸发温度，因而可以采用水作为制冷剂。双效蒸汽型溴化锂吸收式制冷机组部件组成是在单效机组上增加一个高压发生器、高温热交换器和凝水换热器，目的是维持高压发生器中的压力在大气压下运转，以确保机组的安全，因此，所需
的冷却水量较大，机组造价高，溴化锂溶液充注量大，初投资增加。但是热效率高，运转费用低。
(三)直燃型溴化锂吸收式冷热水机组：
它是在蒸汽溴化锂吸收式冷水机组上发展起来的，以燃油或燃气为能源取代燃煤，以火管锅炉（自带）取代蒸汽锅炉，以直燃方式取代间接供热方式等“三个取代”，完成了溴化锂吸收式冷水机组一次质的飞跃。直燃型机组以水-溴化锂为工质对，实现了吸收式制冷循环喝采暖循环的交替，达到了一机两用的目的。发展直燃型机组，有利于多种能源的使用和补充，有利于缓解部分地区电力的暂时紧张状态，有利于减少供热的中间环节，提高机组效率（热力系数），有利于节省单独的锅炉房设置，给中央空调的设备选型提供了新的选择对象。
2.2方案一：采用19XL系列半封闭式R22离心式冷水机组
表1 19XL300半封闭式R22离心式冷水机组性能参数
型号19
制冷量(KW) 1055
台数 2
单价(万元）150
电机功率（KW) 211
冷冻水水量(M3/h) 181
压降(Kpa) 67
冷却水水量(M3/h) 219
压降(Kpa) 57
1）固定费用
设备初投资：2⨯150=300（万元）
安装费用：25%⨯300=75 (万元)
系统总投资费用L=300+75=375 (万元)
银行年利率i=5.94%
使用年限n=15年
1
)1()1(1-++⨯=n
n
i i i L L =38.46万元 式中：1L —每年系统折旧费用
L —系统总投资费用，包括设备初投资和安装费用
i —银行年利率
2）年度使用费用
设备额定供冷功率为211KW ，台数2台，电费0.7元/度，供冷月为6-9月份，按照每天24小时供冷计算
年度运行费用=单台供冷功率⨯台数⨯时间⨯电费=110万元 3)设备年度费用
设备年度费用=固定费用+年度使用费用=38.46+98=136.46万元
2.3方案二: 采用SXZ8系列双效蒸汽型溴化锂吸收式冷水机组
表2 SXZ8-116D 双效蒸汽型溴化锂吸收式冷水机组性能参数
型号 SXZ8-116D 制冷量(KW) 1160 台数 2 单价(万元） 186 蒸汽耗量（Kg/h) 1450 冷冻水 水量(M3/h) 200 压降(Kpa) 100 接管直径（DN)
150
冷却水 水量(M3/h) 305 压降(Kpa)
90
接管直径（DN)
200
1）固定费用
