冷热源工程课程设计指导书

冷热源工程课程设计指导书

《冷热源工程》课程设计指导书设备教研室一、冷源设备选择1．冷水机组的总装机容量由于当前冷水机组产品质量大大提高，冷热量均能达到产品样本所列数值，另外，系统保温材料性能好，构造完善，冷损失少，因此，冷水机组的总装机容量应以正确的空调负荷计算为准，可不作任何附加，避免所选冷水机组的总装机容量偏大，造成大马拉小车或机组闲置的情况。

对于管线较长的小区管网，则按具体情况确定。

2．冷水机组台数选择冷水机组台数选择应按工程大小，负荷变化规律及部分负荷运行的调节要求来确定。

当空气调节冷负荷大于528kw时不宜少于2台。

大工程台数也不宜过多。

为保证运转的安全可靠性，当小型工程仅设1台时，应选用调节性能优良、运行可靠的机型，如选择多台压缩机分路联控的机组，即多机头联控型机组。

3．冷水机组机型选择（1）水冷电动压缩式冷水机组的机型宜按制冷量围，并经过性能价格比进行选择。

冷水机组机型冷量围（kw）参考价格（元/kcal/h）往复活塞式≤700 0.5~0.6螺杆式116~1758 0.6~0.7离心式≥1758 0.5~0.6（2）电机驱动压缩机的蒸气压缩循环冷水机组，在额定制冷工况和规定条件下，性能系数（COP）不应低于以下规定。

水冷冷水机组机型额定制冷量（kw）性能系数（w/w）活塞式/涡旋式<528 3.8528~1163 4.0>1163 4.2螺杆式<528 4.10528~1163 4.30>1163 4.60离心式<528 4.40528~1163 4.70>1163 5.104．冷水机组的制冷量和耗功率（1）冷水机组铭牌上的制冷量和耗功率，或样本技术性能表中的制冷量和耗功率是机组名义工况下的制冷量和耗功率，只能作冷水机组初选时参考。

冷水机组在设计工况或使用工况下的制冷量和耗功率应根据设计工况或使用工况（主要指冷水出水温度、冷却水进水温度。

）按机组变工况性能表、变工况性能曲线或变工况性能修正系数来确定。

空调冷热源期第7章-冷热源机房与系统设计

空调冷热源期第7章-冷热源机房与系统设计
（2）循环水冷却（图7-8，图7-9）
目前高层民用建筑空调系统多采用。
流程：冷却塔较低温度冷却水（32度）→冷却泵 →冷水机组冷凝器→冷却塔高位冷却水（37度）
冷却水量损失：空气吸湿带走的蒸发部分；风机 排风吹走部分。一般约占冷却塔循环水量0.3%-1%
设计常用图例：表7-8
包括给水系统和蒸汽系统两个部分。
3）对于高层建筑，也可设在设备层或屋顶 上。
4）锅炉房宜为单独的建筑物，也可与其他 民用建筑、生产厂房相连或设在民用建筑
2020/4/1
2
的地下室、半地下室、首层、楼中层和屋 顶上。
2.机房建筑布局要求
1）机房面积、净高和辅助用房等应根据系 统的集中和分散、冷热源设备类型等设置 。
2)对于全部空气调节的建筑物，其通风、空 气调节与制冷机房的面积可按总建筑面积 的3％~8％考虑。
普通建筑的锅炉房、冷冻站、空调机房的电力负 荷一般为三级负荷，对供电无特殊要求，采用一 回路电源供电即可。
若主体建筑有大量一级负荷时，其附属锅炉房、 冷冻站、空调机房的电力、照明为二级负荷，一 般应采用两回路电源供电，两路电源应来自低压 配电屏不同母线段。
计算供电负荷应根据机房的用电设备工作方式、运行使用 情况，统计其设备容量，然后按照不同的用电设备组，采 用需要系数法计算其总用电负荷。
接方式焊接、法兰连接
（3）管道的布置 （4）管道的吹扫和放空措施
1.机房燃气系统 （1）机房燃气耗量 1）机房设备燃气耗量的确定，可按照总冷（热）
负荷计算值，参照设备样本资料，选择设备，确 定所需燃气耗量。也可按照总冷（热）负荷计算 值和设备效率确定所需燃气耗量。
单台燃气锅炉燃气消耗量计算：式（7-15） 2）每只燃烧器燃气消耗量：式（7-16） 3）机房燃气消耗量：式（7-17）

建环专业课程设计——制冷机房设计说明书

建环专业课程设计——制冷机房设计说明书
加强团队协作能力
积极参与团队项目和竞赛等活动，提高团队协作能力和沟通能力，为 未来的工作打下坚实的基础。
谢谢观看
控制系统优化
采用先进的控制系统，实现制冷机房的智能化管 理，提高运行效率。
运行管理建议
定期维护
定期对制冷机房内的设备进行维护保养，确保设备处于良 好状态。
智能化管理
采用智能化管理系统，实时监测制冷机房的运行状态，及 时发现并解决问题。
培训操作人员
对制冷机房的操作人员进行专业培训，提高其操作技能和 节能意识。
08
总结与展望
课程设计成果总结
01
设计成果概述
02
关键技术应用
本次制冷机房设计课程，成功完成了 制冷机房的整体布局、设备选型、管 道设计、控制系统设计等关键任务， 达到了预期的设计目标。
在设计过程中，成功应用了制冷原理 、热力学、流体力学等理论知识，以 及CAD绘图、CFD模拟等技术手段， 保证了设计的科学性和实用性。
VS
软件设计
包括控制逻辑编程、人机界面设计、数据 通信协议制定等。采用模块化设计思想， 提高软件的可读性和可维护性。同时，考 虑系统的可扩展性和兼容性，方便后续功 能扩展和升级改造。
07
制冷机房节能与优化措 施
节能技术应用
高效制冷设备
采用高效能比的制冷压缩机、冷凝器、蒸发器等设备，降低能耗 。
热回收技术
水泵类型选择
根据使用场合和性能要求 ，选择适合的水泵类型， 如离心泵、潜水泵等。
能效与噪音
选择高效能、低噪音的水 泵，减少能源消耗和噪音 污染。
冷却塔选型
冷却能力确定
根据制冷机组的冷却水温 度和流量要求，确定冷却 塔的冷却能力。

建筑冷热源设计书-zhangxuxu

建筑冷热源设计书-zhangxuxu

第一章冷热源设计初步资料1.1课程设计题目毕节市某大厦冷热源机房设计1.2课程设计原始资料1.2.1工程概况本工程是集商业、办公、酒店客房、地下设备用房和地下车库于一体的多功能高层公共建筑，位于大城市中心重要街道一侧，水、电、燃气供应等市政设施完备，总建筑高度77.5米，总建筑面积34216m2，其中地上建筑面积29411m2，地下建筑面积6179m2。

该建筑为一类建筑，抗震设防烈度为6度，主楼按一级耐火等级，结构体系为框架筒体。

1.2.2 大楼冷热负荷数据大楼供冷总负荷为5200kW，所有冷源由制冷机房提供，参数为7℃/12℃。

大楼供热总负荷为4800kW，所有热源由锅炉房提供，参数为60℃/50℃。

按照《民用建筑热工设计规范》（GB50176-2016）可知，毕节地区处于温和地区，因此酒店卫生热水系统热负荷取360kW。

1.2.3 气象资料本次课程设计以毕节为设计城市，按照《民用建筑供暖通风与空气调节设计规范》（GB50736-2012)可知下列参数：1）海拔高度：1510.6m2）夏季参数：大气压：84420Pa，空调室外干球温度：29.2℃，空调室外湿球温度：21.8℃，室外平均风速：0.9m/s，主导风向：C SSE。

3）冬季参数：大气压：85090Pa，室外供暖计算干球温度：-1.7℃，室外空调计算干球温度：-3.5℃，室外平均风速：0.6m/s，主导风向：C SSE。

4）供暖天数：以日平均温度≤+5℃来计算有67天，以日平均温度≤+8℃来计算有112天，供暖期日平均温度：以日平均温度≤+5℃来计算为3.4℃，以日平均温度≤+8℃来计算为4.4℃。

本次设计供暖天数及供暖期日平均温度均采用以日平均温度≤+5℃计算的数据，分别为67天、3.4℃。

1.2.4 水文地质资料地质：以喀斯特地形和高山丘陵为主。

区内地势西高东低，山峦重叠，河流纵横，高原、山地、盆地、谷地、平坝、峰丛、槽谷、洼地、岩溶胡等交错其间。

【冷热源课程设计】冷源空调机房(1-2)

【冷热源课程设计】冷源空调机房(1-2)

目录一总论 (1)1.1设计任务及要求 (1)1.2原始资料及设计依据 (1)1.2.1建筑概况 (1)1.2.2气象资料 (1)1.2.3水文地质资料 (1)1.2.4冷冻水参数 (1)1.2.5设计地点其他信息 (1)二制冷机组的选型 (3)2.1 建筑冷负荷 (3)2.2 制冷机组选型 (3)2.2.1 制冷机组（冷源）的选型原则 (3)2.2.2常用制冷机组对比 (4)2.2.3 机组选择要求 (5)2.2.4 方案拟定 (6)2.2.5 方案对比 (6)2.2.6 机组详细信息 (7)三冷冻水系统的设计 (8)3.1冷冻水系统形式设计 (8)3.1.1 冷冻水系统的形式 (8)3.1.2 冷冻水系统示意图 (9)3.2 冷冻水泵选型 (9)3.2.1 冷冻水泵设计流量 (9)3.2.2 冷冻水泵设计扬程 (9)3.2.3冷冻水泵选型 (10)3.3 冷冻水系统管径设计 (10)3.4 定压补水系统设计 (10)3.4.1 确定补水量 (10)3.4.2确定补水泵扬程 (11)3.4.3 选择补水泵 (11)3.5软水设备及软水箱 (11)3.6分集水器 (11)四冷却水系统的设计 (13)4.1 冷却水系统形式设计 (13)4.2 冷却塔选型 (13)4.2.1 冷却塔流量 (13)4.2.2 冷却塔选择 (13)4.3 冷却水泵选型 (14)4.4 冷却水系统管径设计. (14)4.4.1 流速确定 (14)4.4.2 管径确定 (14)4.5 水处理设备选型 (15)4.5.1补水系统 (15)4.5.2除污器的选择 (15)4.5.3 水处理仪 (16)五制冷机房设计 (18)5.1 制冷机房布置要求 (18)5.2 制冷设备布置要求 (18)5.3 直燃型溴化锂吸收式机组特殊要求 (18)5.4 制冷管道布置原则 (18)5.5 制冷设备及管道的保温防腐 (19)5.5.1保温 (19)5.5.2防潮 (19)5.5.3保护层 (19)一总论1.1设计任务及要求本次冷源课程设计是要求在给定的建筑资料上，结合建筑地点的气象参数与水、气、电参数，选择并设计出合理的空调冷源。

建筑设备工程CAD制图与识图03(3)--冷热源机房

建筑设备工程CAD制图与识图03(3)--冷热源机房

房平面图及设备表，交叉复杂部位表达所必需的剖面
图。 5) 在工程实践中，许多设计单位只绘制设备和管道平 面图、剖面图，而省略设备平面图、剖面图。 6) 原理图，供热标准称作流程图，也有文献称之为系
统图。原理图可根据工程规模和实际情况，分别绘制
热力系统原理图、燃料供应系统原理图等。
5
3.5.2 图纸目录
17
(3) 阀门等管道附件
阀门等管道附件宜用细线绘制。阀门等附件宜按比例绘制，若按
暖通空调标准可不绘制阀杆，并且当投影方向与阀体轴线平行时 不绘制阀门；。
图3.5-4是×××热力站之设备和管道平面图。该平面图的重点表
达对象是管道，图中对各主要管道的规格和定位尺寸进行了标注 。
18
3.5.8 管路系统轴测图 轴测图宜采用正等轴测法或正面斜二测画法。
该原理图包括了换热站中所有的热力设备和管道，重点表达了 设备、管道的连接关系以及水的流程。
从该原理图可知，整个系统可以分成一次水、二次水和补水定
压三个部分。一次水首先经过除污器，进入换热器，温度由 100℃降到65℃，离开换热器。二次水从用户回来，首先进入集 水器，汇集到回水总管，经过除污器，由循环水泵加压后，经过 电子除垢器，进入换热器，温度升高后离开换热器，进入分水器 ，供到各用户。
图纸目录一般单独成图，可用A4/A3图幅，其格式及图 纸的顺序可参照表3.4-1。
表3.4-1 ×××热力站工程图纸目录
××× 设计院 工程名称 项目 图别 图号 热施-1 热施-2 热施-3 热施-4 热施-5 热施-6 热施-7 ×××热力站工程 第14号热力站 采用标准图或重复使用 图 图集编号 或工程编 图别图号 号 设计号 共1页 图纸尺寸 备注 B93-28 第1页

冷热源机房设计讲座ppt课件


9〕水力计算
管道阻力的组成：
hf h1h2(D L)2 vg 2 mH2O
水力计算的关键是确定 沿程阻力系数λ 部分阻力系数ξ
莫 迪 公 式 0 0 0 5 5 (1 (2 1 0 4K 1 0 6)1 3)
DR e
阿 里 公 式 0.11(K68)0.25
D Re
苛 氏 公 式1 2lg(3.7 K 1DR 2 e.51 )
补水泵停泵压力P2〔m水柱〕，P2=(P1+10)/β-10 P2值不得超越系统设备的设计压力值。
8) 全自动软化水安装的选择
当工程所在地水质较 硬或是系统较大的时候， 系统的循环水和补水最好 是软化水，普通选用全自 动软化水安装；
全自动软化水安装的 选用普通按照系统补水量 进展选择。补水安装可以 根据实践情况来选〔安装 小，系统补水时间长；安 装大，系统补水时间短〕。
2 0.5 0.63 1200 700 900 0.3 0.33 800 800
3
1 1.15 1100 1100 1100 0.5 0.54 900 1000
4
1 1.2 1400 900 1100 0.5 0.59 1000 900
5
2 2.27 1800 1200 1200 0.8 0.83 1000 1200
10
4 4.37 1800 1800 1500 2
2 1500 1300
11
5 5.18 2400 1600 1500 3 3.3 1600 1800
12
5 5.35 2200 1800 1500 3 3.4 1800 1500
13
4 4.2 1800 1800
14
4 4.6 2000 1600

空调冷热源期冷热源机房与系统设计

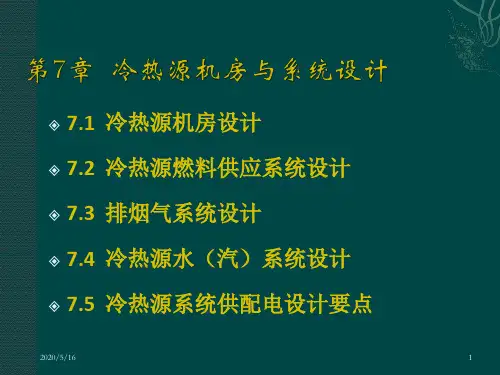

7.1 冷热源机房设计 7.2 冷热源燃料供应系统设计 7.3 排烟气系统设计 7.4 冷热源水（汽）系统设计 7.5 冷热源系统供配电设计要点
2020/5/16
1
一、机房建筑设计
1.机房位置的布置原则 1）一般应充分利用建筑物的地下室。 2）由于条件所限不宜设在地下室时，也可
设在裙房中或与主建筑分开独立设置。
常用燃气设备机房的燃气系统有： a.一般手动控制燃气系统：图7-2
设备由人工控制 b.强制鼓风供气系统：图7-3
在中型采暖和生产的燃气锅炉房中经常 采用。 c.WNQ4—-0.7型燃气锅炉供气系统：图7-4
2020/5/16
21
（1）供气管道进口装置设计要求 （2）机房内燃气配管系统设计要求 （3）吹扫放散管道系统设计 为什么应设置吹扫和放散管道 设计吹扫放散系统应注意的要求
1）低压燃气管道：式（7-21）——式（7-26） 2）中压和高压燃气管道：式（7-27）（7-28） 3）燃气管道局部阻力计算
7.3.1烟气排放标准和系统设计依据
1、烟气排放标准
燃油燃气设备排入大气中的有害气体主要是二氧 化硫和氮氧化物，其排放浓度应符合GB13271—— 2001《锅炉大气污染物排放标准》和GB3095—— 1996《环境空气质量标准》、GB16297——1996《 大气污染物综合排放标准》。
（1）油管路系统设计的基本原则 （2）典型的燃油系统：图7-1 （3）燃油系统辅助设施选择
1）贮油罐；2）日用油箱；3）燃油过滤 器：选择原则。4）输油泵 （4）油泵的扬程
1）油泵扬程计算公式：式（7-1） 2）油泵扬程应在管线水力计算后选择
任务：根据已知的流量计算管道直径和管 线压力降，以便合理地选择油泵。

冷热源机房讲解

5）管道与设备的接口方位宜与实际情况相符。
3.4.6 设备平面图、剖面图
1）反应设备的布置和定位，采用正投影法按 比例绘制。
2）设备是突出表达对象，设备轮廓用粗线。 建筑是设备定位参考系：不要遗漏建筑相 关符号和标注。 不绘制管道。
3）按假想揭去上层板后俯视规则绘制，否则 应在相应垂直剖面图上表示剖面的剖切符号。
查看设备的平面图和剖面图，主要是了 解设备的定位布置情况。
1）有轴测图时，首先看轴测图，结合平面图 和剖面图。
2）无轴测图时，以平面图为主，剖面图为辅， 并结合原理图和设备表。
3.6 冷热源CAD制图方法。
3.6.4 正等轴测图的绘制方法
3.6.5 三维设计与制图方法
1. 三维设计应用现状 （1）建立三维模型的困难
3.2.1 水、汽管道常用图例
表3.1.1 水、汽管道代号
序号 代号 管道名称
备注
（供热、生活、 1. 用粗实线、粗虚线区
1 R 工艺用）热水 分供、回水时，可省略
管
编号
（供热、生活、工艺用）热水管
R
1. 用粗实线、粗虚线区分供、回水时，可省略编号
供水 回水
2. 可附加阿拉伯数字1、2区分供、回水时
1）水、汽管道所注的标高未予说明时，表示 管中心标高。
2）水、汽管道标注管外底或顶标高时，应加 注“底”或“顶”字样。 3）标高符号的绘制方法。
4）平面图中，无坡度要求的管道标高可标注 管道截面尺寸后的括号内DN32（2.00），必要 时，应在标高数字前加注“底”或“顶”字样。
（4）管道代号
R
R
3.2 图形符号
方法二：用文本编辑器修改acad.lin或 acadiso.lin 两个线型文件 方法三：定义自己的线型文件 二、定义由带符号的复杂线型 方法：用文本编辑器修改acad.lin或acadiso.lin 两个线型文件中相似的线型定义

冷热源工程第11章 冷热源机房设计 (2)


（四）制冷机组选择
机组的选择计算，主要是根据制冷 系统总制冷量及系统的设计工况，确定 机组的台数、型号和每台机组的制冷量 以及配用电动机的功率。
1.制冷机组的选择原则
（1）机组的型式的选择 常用的制冷 机组有活塞式、离心式和螺杆式等三种 型式。
对一般小型冷藏库的设计，多采用 活塞式和螺杆式；用作空调冷源的大、 中型冷冻站的设计，一般采用离心式和 螺杆式；中、小型冷冻站则普遍采用活 制冷系统的设计工况包括蒸发温度， 冷凝温度，以及压缩机吸气温度和过冷 温度。
1.冷凝温度tk
冷凝温度即制冷剂在冷凝器中凝结 时的温度，其值与冷却介质的性质及冷 凝器的型式有关。
2.蒸发温度t0
蒸发温度即制冷剂在蒸发器中沸腾时 的温度，其值与所采用的冷媒种类及蒸 发器的型式有关。
（2）水源资料 是指冷热源机房附近 的地面水和地下水的水量、水温、水质 等情况。
（3）气象条件 指当地的最高和最低 气温、大气相对湿度，土壤冻结深度以 及全年主导风向和当地大气压力等。
（4）能源条件 指当地的天然气、油 料、煤质、电力等物性资料及能源增容 费及使用价格。
（5）地质资料 是指冷热源机房所在 地区土壤等级、承压能力、地下水位和 地震烈度等资料。
供冷方式是指直接供冷还是间接供 冷。一般根据工程的实际需要来确定。 例如，大中型集中式空调系统，均宜采 用间接供冷方式，而冷藏库的冷排管， 则多采用直接供冷方式。
此外，应根据总制冷量的大小和当 地的气候条件及水源情况，初步确定冷 凝器的冷却方式以及冷凝器的型式，并 根据供冷方式和使用冷媒的种类，初步 确定蒸发器的型式。
3．过冷温度tu
过冷温度是指系统中设置过冷器，或 当系统中使用卧式壳管式或套管式冷凝 器时，用增大冷凝面积5%～10%的方法 进行过冷，使制冷剂在冷凝压力下，其 温度低于冷凝温度时的温度。一般情况 下，过冷温度比冷凝温度低3～5℃ 。
