建筑制图及识图模拟练习题（附答案）一、单选题（共43题，每题1分，共43分）1.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、屋角、屋脊、檐角C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：B2.给水排水工程图“——RJ——”表示( ).A、废水管B、热水给水管C、生活水管D、污水管正确答案：B3.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、医院D、宿舍正确答案：D4.避雷常(网)是建筑物防雷较普遍采用的方法,避雷常一般应采用直径不小于8mm的圆钢或截面不小于( )厚度不小于4mm的扁钢制作。

A、48平方毫米B、56平方毫米C、40平方毫米D、64平方毫米正确答案：A5.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A6.标题栏的位置一般在图幅的( )。

A、左上角B、右下角C、左下角D、右上角正确答案：B7.详图符号应以粗实线绘制，直径为( )mm。

A、8B、14C、10D、12正确答案：B8.在施工中,L代表( ).A、墙B、柱C、梁D、板正确答案：C9.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、5000mB、50mC、5mD、500m正确答案：B10.房屋结构中框架代号为.( )A、KJB、GJC、CJD、ZJ正确答案：A11.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B12.在三投影面体系中X轴方向的尺寸反映物体的( )。

A、长度B、宽度C、不确定D、高度正确答案：A13.下列立面图的图名中错误的是( )A、⑦-----①立面图B、房屋立面图C、东立面图D、西立面图正确答案：B14.给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以正确答案：A15.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

建筑制图实训作业姓名：学号：专业：指导教师：总分：试点单位：作业1：图线练习一、要求1、图纸：A3号图幅。

2、图名：图线练习。

3、比例：1：1。

4、图线：细线、粗线。

5、字体：汉字用长仿宋字体。

材料图明用5号字；尺寸数字均用3.5号字。

6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。

二、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。

画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。

先用H铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。

然后按图线要求加墨线，最后注写数值、名称。

作业2：建筑平面图院子平面设计图院子平面设计图（水电路）作业3：建筑立面图作业4：建筑剖面图与墙身详图某学校教学楼剖面图和墙身节点图作业5：楼梯详图楼梯详图一般包括平面图、剖面图及节点详图（踏步、栏杆或栏板、扶手详图）。

楼梯详图一般分建筑详图与结构详图，并分别绘制，分别编入“建施”和“结施”中。

但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编人“建施”或“结施”均可。

建筑详图线型的选用与一般平、剖面图相同。

1、楼梯平面图楼梯平面图是水平剖切平面位于各层窗台上方的剖面图。

一般每一层楼梯都要画一楼梯平面图。

三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、标准层（中间层）和顶层三个平面图就可以了。

（1）底层楼梯平面图1）剖切位置：是从地面往上走的第一梯段( 休息平台下) 的任一位置处。

各层被剖切到梯段，按“国标”规定，均在平面图中以一根45°折断线表示。

2）楼梯的走向及踏步的级数：在每一梯段处画有一长箭头，并注写“上”或“下”字和层间踏步级数，表明从该层地面往上或往下走多少步级可到达上( 或下) 一层的楼( 地) 面。

梯段的“上”或“下”是以各层楼地面为基准标注的，向上者称上行，向下者称下行。

例如“上23”，表示从底层地面往上走23级可到达第二层楼面。

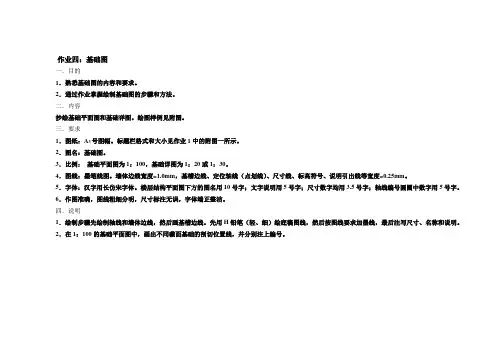

作业四：基础图
一．目的
1．熟悉基础图的内容和要求。

2．通过作业掌握绘制基础图的步骤和方法。

二．内容
抄绘基础平面图和基础详图。

绘图样例见附图。

三．要求
1．图纸：A3号图幅。

标题栏格式和大小见作业1中的附图一所示。

2．图名：基础图。

3．比例：基础平面图为1：100，基础详图为1：20或1：30。

4．图线：墨笔线图。

墙体边线宽度=1.0mm，基槽边线、定位轴线（点划线）、尺寸线、标高符号、说明引出线等宽度=0.25mm。

5．字体：汉字用长仿宋字体。

楼层结构平面图下方的图名用10号字；文字说明用5号字；尺寸数字均用3.5号字；轴线编号圆圈中数字用5号字。

6．作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。

四．说明
1．绘制步骤先绘制轴线和墙体边线，然后画基槽边线。

先用H铅笔（轻、细）绘底稿图线，然后按图线要求加墨线，最后注写尺寸、名称和说明。

2．在1：100的基础平面图中，画出不同截面基础的剖切位置线，并分别注上编号。

附图：
注此图绘制时图面布置要求如下：。

建筑制图与识图实训小作业一学号姓名得分教师签字1．写出图中指出的图线的名称，以及当b=0.7 时的线宽。

②①⑤细实线0.25b④波浪线0.25b③中实线0.5b④ ⑤②粗实线b①折断线0.25b③序号图线名称线宽2．注出窗立面图的比例。

3．根据所给的比例，注出外墙板长和高的实际尺寸。

15003815000窗立面图1:50外墙板立面图1：604．作出下列形体的剖面图与断面图。

（1）补全 1—1 剖视图中的漏线。

（1）作 1— 1 剖面图。

111－ 1 剖面图（ 2）作形体的半剖视图。

（3）补绘 1— 1 剖视图。

21122— 2剖面图1 － 1 剖面图（4）补绘 2— 2 剖视图（雨篷的材料为钢筋混凝土）。

21122 — 2 剖面1 — 1 剖面（5）补绘 1— 1 阶梯剖视图。

1 1 剖面图2---2 剖面图2112（ 6）补绘 1— 1、 2— 2、 3— 3 断面图。

3213121— 1 断面图2— 2 断面图3— 3 断面图━━━━━━━━━━━━━━━（7）补画 1— 1 阶梯剖面图。

1－ 1 剖面图5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有 6 种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。

一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针 45°，长度宜为 2～ 3mm。

在轴测图中，尺寸起止符号为小圆点。

半径、直径与弧长的尺寸起点符号，宜用箭头表示。

（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。

建筑制图与识图实训报告(共9篇)篇1“优胜劣汰，适者生存”。

是当今社会各行各业的发展趋势，建筑行业也不例外，我作为从事建筑行业的一员，倍感压力，随着竞争力越来越强。

一种危机感、紧迫感犹然而生。

为了更好地适应这一竞争的社会，我不得不努力学习，不断地提高自己的专业能力和应变能力。

首先说建筑制图基础实训对我来说是个既熟悉又陌生的字眼，因为我以前经历了那么多的实训，但这次却与众不同。

它将全面检验我各方面的能力：学习、生活、心理、身体、思想等等。

它就像是一块试金石，检验我能否将所学理论知识用到实践中去。

关系到我将来能否顺利的立足于这个充满挑战的社会，也是我建立信心的关键所在，所以，我对它的投入也是百分之百的！经过这段时间的锻炼，不论以后做什么工作心中都有了一种吃苦耐劳的毅力和坚持不懈的决心。

其次，短暂的建筑制图基础实训转眼就结束了，我感触很深，虽然在实训过程中碰到了不少问题，但经过我的努力和在师傅及同事的帮助下都顺利地解决了。

这也让我感觉到一个团队之间合作的重要性，还有理论必须与实践相结合的真理。

建筑制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T50001-20xx)以及国家现行的有关强制性标准、规范的规定。

通过这次实训使我对工程方面的有关知识在实际上有了更深一些的了解。

应该说在学校学习再多的专业知识也只是理论上的，与实际还是有点差别的。

这次实习对我的识图及作图能力都有一定的帮助，在结构上哪些地方须考虑施工时的安全问题，在绘图时哪些地方该考虑实际施工中的问题。

到即能施工又符合规范要求，达到设计、施工标准化。

没有这次实习也许绘图只是用书本上的照搬照画，不会考虑太多的问题，更不可能想到自己的设计是否能施工。

其次通过短暂的实训，通过实践，使我学到了很多实践知识。

所谓实践是检验真理的唯一标准，通过旁站，使我近距离的观察了整个房屋的建造过程，学到了很多很适用的具体的施工知识，这些知识往往是我在学校很少接触，很少注意的，但又是十分重要基础的知识。

建筑制图与识图实训小作业四一、填空题1、结构施工图主要表达结构设计的内容，它是表示建筑物各承重构件(如基础、承重墙、柱、梁板、屋架等）的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有基础平面图、楼层结构布置平面图、屋面结构平面图和梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图。

2、基础图一般包括基础平面图、基础断面详图和文字说明三部分。

基础平面图是表示基础未回填土前所作的水平投影的图样。

它是采用剖切在建筑物底层地面±0.000处将其剖开，移去剖切面以上的建筑物所作的水平投影图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成条形基础；柱下的基础可做成独立基础.4、楼层结构平面图是采用假想沿楼面将建筑物水平剖切后所得的楼面的水平投影来表示.5、楼层结构平面图中各承重构件的表达方法:习惯上定位轴线线表示各种梁的中心位置;预制楼板的布置不必按实际投影分块画出，而简化为一条对角线来表示楼板的布置范围，并沿对角线方向注出预制板的数量、代号和编号.6、写出下列常用构件的代号或名称:圈梁QL 、屋架WJ 、过梁GL 、雨蓬YP 、基础梁JL 、连系梁LL 、阳台YT 、预埋件M 、楼梯板TB 、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB 框架屋面板、TL 楼梯梁。

二、简答题1、简述建筑施工图和结构施工图的主要区别。

答:区别如下:建筑施工图（简称建施图）主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等.结构施工图（简称结施图）主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。

建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸.建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。

钢筋混凝土构件的布置图和结构详图。

(单选题)1: 只要给出点的两面投影就可以求出其第三投影。

A: 对
B: 错
正确答案: A
(单选题)2: 在画图时，两条平行线之间的净距不宜小于（）
A: 0.5mm
B: 0.6mm
C: 0.7mm
D: 0.8mm
正确答案: C
(单选题)3: 工程建设制图中的主要可见轮廓线应选用细实线（）
A: 对
B: 错
正确答案: B
(单选题)4: 移出断面图的轮廓线用（）表示
A: 细实线
B: 粗实线
C: 细虚线
D: 粗虚线
正确答案: B
(单选题)5: 建筑立面图是平行于建筑物各方向外表立面的正投影图（）
A: 对
B: 错
正确答案: A
(单选题)6: 假想用一个单一剖切面将形体完全剖开，所得到的剖面图是（）A: 全剖面图
B: 半剖面图
C: 阶梯剖面图
D: 局部剖面图
正确答案: A
(单选题)7: 坡度线就是平面上垂直于等高线的直线。

A: 对
B: 错
正确答案: A
(单选题)8: 相贯线是两立体表面的共有线，其一定是封闭的。

A: 对
B: 错。

建筑制图与识图实训 小作业一1.写出图中指出旳图线旳名称, 以及当b=0.7时旳线宽。

2.注出窗立面图旳比例。

3.根据所给旳比例, 注出外墙板长河高旳实际尺寸。

窗立面图 1:50外墙板立面图 1: 604.作出下列建筑形体旳剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体旳半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷旳材料为钢筋混凝土）。

（5）补绘2-2剖面图（6）补绘1—1.2—2.3—3断面图。

（7）补画1—1阶梯剖面图。

5.简答题（1）土木工程制图中旳图线有几种？其用途有何不一样？答: 一般用旳有粗、中、细。

被剖切到旳建筑旳外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他旳大部分都是用细实线绘制。

（2）标注尺寸时, 绘制45°短线旳起止符号应注意哪些问题？答：起止符号长度一般在2—3mm, 采用中粗实线绘制。

（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图旳重要区别是什么？两者又有何联络？答：断面图只画剖切到旳形体旳外轮廓线, 而剖面图还要再画出剖切到旳形体旳内部构造（5）简化画法意义何在？常用旳简化画法有几种？其使用条件是什么？小作业二一、填空题1.构造是建筑物旳基本部分, 是用一定旳建筑材料建成旳, 具有足够旳抵御能力旳空间骨架, 这种骨架就是构造。

2.建筑构造按使用旳材料不一样, 可分为钢构造、木构造、混合构造和钢筋混凝土构造。

3.钢筋混凝土是由钢筋和混凝土两种材料复合材料。

钢筋旳特点是抗拉力、抗压力强度都很高 , 而混凝土抗拉强度低, 抗压强度高, 在钢筋混凝土构造中, 钢筋重要承受拉力 , 混凝土重要承受压力。

4.用钢筋混凝土制成旳板、梁和柱等构成旳构造物, 叫做钢筋混凝土构造。

5、钢筋混凝土构造中旳钢筋, 有旳是由于受力需要而配置旳, 有旳则是由于构造规定而安放旳, 这些钢筋旳形式及作用各不相似, 一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。

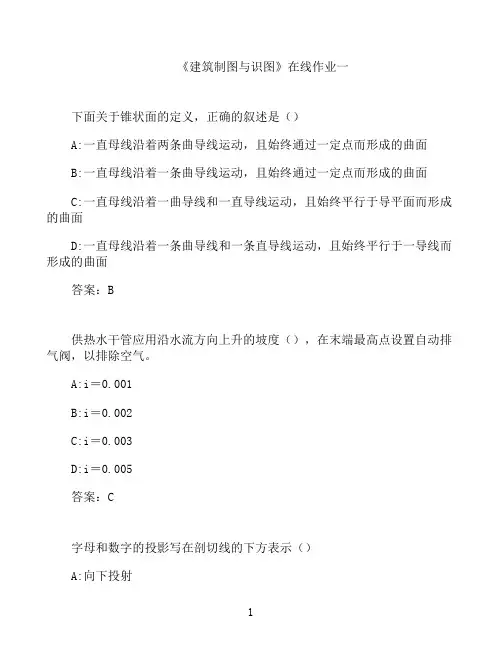

《建筑制图与识图》在线作业一
下面关于锥状面的定义，正确的叙述是（）
A:一直母线沿着两条曲导线运动，且始终通过一定点而形成的曲面
B:一直母线沿着一条曲导线运动，且始终通过一定点而形成的曲面
C:一直母线沿着一曲导线和一直导线运动，且始终平行于导平面而形成的曲面
D:一直母线沿着一条曲导线和一条直导线运动，且始终平行于一导线而形成的曲面
答案：B
供热水干管应用沿水流方向上升的坡度（），在末端最高点设置自动排气阀，以排除空气。

A:i＝0.001
B:i＝0.002
C:i＝0.003
D:i＝0.005
答案：C
字母和数字的投影写在剖切线的下方表示（）
A:向下投射
B:向上投射
C:绘图位置
D:断面图名
答案：A
在画图时，两条平行线之间的净距不宜小于（）
A:0.5mm
B:0.6mm
C:0.7mm
D:0.8mm
答案：C
纵轴是指建筑物的长轴，其编号是以阿拉伯数字标注的（）
A:对
B:错
答案：A
球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（）
A:圆形的最下面
B:圆形的最上面。

1.当形体上某一部分的结构形状是倾斜的，它在基本投影面上的投影不能反映实形和真实尺寸。

为了将实际形状反映出来，应该使用()投影方式。

[答案：D]A、局部投影B、剖视图C、断面图D、斜视图2.平面截切圆锥面时，平面平行于一条素线，则截交线为()。

[答案：D]A、双曲线B、椭圆C、圆形D、抛物线3.指北针的外圆用实线绘制，其直径为()，指针尾部的宽度为()，在指针头部标注N。

[答案：C]A、16mm、3mmB、24mm、4mmC、24mm、3mmD、16mm、3mm4.当截平面垂直于柱轴时，截交线为()。

[答案：A]A、圆B、直线C、椭圆D、曲线5.假想用剖切面剖开形体，将处在观察者和剖切面之间的部分移去，将其余部分向相应的投影面投射，所得视图称为()。

[答案：A]B、断面图C、局部投影图D、斜视图6.在()注明剖面图的剖切位置、投射方向和编号。

[答案：B]A、中间层平面图B、底层平面图C、建筑总平面图D、结构施工图7.建筑施工图中纵向定位轴线由下向上用大写拉丁字母编号，当字母数量不够时，应该()。

[答案：D]A、借用数字B、停止编号C、断开图形在另一张内接着画D、用双字母或单字母加脚标8.若两平面内任意一对相交直线对应平行，则两平面相互平行。

()[答案：A]A、对B、错9.用来表明建筑工程地域内的自然环境和规划设计的总体布局的是()。

[答案：A]A、建筑总平面图B、结构施工图C、设备施工图D、建筑施工图10.两点水平面投影重合，且下面可见，上面不可见。

()A、对B、错11.在建筑平面图中，同一条尺寸线既可以是定形尺寸也可以是定位尺寸。

()[答案：A]A、对B、错12.直线在所平行的投影面上的投影反映实长，并且该投影与投影轴的夹角(α、β、γ)等于直线对其他两个投影面的倾角。

()[答案：A]A、对B、错13.在施工图中某配电线路上标有这样的符号：3—BLV(3×20+1×8)G40—PA，其中BLV表示()。

建筑系《建筑制图》课程实训指导书班级：姓名：学号：实训场地：绘图教室指导老师：2016 —2017 学年第二学期实训目的：学生在掌握了投影的基本理论和制图的基本知识以后，通过实训动手绘制能正确阅读和基本绘制房屋施工图，绘制的房屋施工图符合国家标准。

通过实训使学生具有完全读懂工程图纸的本领和一丝不苟的工作作风。

培养学生阅读建筑工程图样的实际操作能力，为他们将来从事各类与工程管理相关工作应具备的创新能力打下扎实的专业基础，同时本实训也能培养学生的整体素质。

实训项目如果自己是施工单位的技术人员，将要承建某商用住宅楼的施工任务，现有该工程的施工图纸一套。

首要任务是把图纸表达的内容完全读懂，以便后期指导施工。

1、识读一套建筑施工图纸，完成建筑施工图识读；2、识读一套结构施工图纸，完成结构施工图识读；二、实训的内容及要求通过实训，要求学生掌握绘图工具的正确使用方法，贯彻国标要求，要求学生独立完成绘制建筑施工图图样，具备基本的读图和识图能力，为后期的房屋建筑学等课程的学习奠定坚实的基础，同时为走向社会培养基本的绘制和阅读工程图作准备。

利用绘图工具完成以下建筑施工图的绘制和阅读：1）绘制建筑平面图：《建筑识图》第42页，A2幅面，比例1:100；2）绘制建筑立面图：《建筑识图》第47页，A2幅面，比例1:100；3）绘制建筑剖面图：《建筑识图》第51页，A2幅面，比例1:100；4）阅读《建筑识图》中第38页至第76页的一整套施工图。

实训地点：绘图教室实训所需材料：房屋施工图一套、实训任务书、绘图工具、图纸实训时间：一周（30个课时）实训考核办法：实训成绩=绘图质量50%+平时表现30%+实训报告填写质量20%实训项目一：识读建筑施工图一、建筑施工图部分识读作业一：图纸目录1.除包含本套建筑施工图的目录外，建议包括引用标准图册的图册号与图册名称。

2.建筑设计总说明包括工程设计的依据、批文；相关整体工程或相关配套工程的概括说明；建筑用料、门窗明细表以及其他未尽事宜。

某“三层六户”住宅楼建筑施工图的绘制一、实验目的1、学习房屋建筑平面图、建筑立面图和建筑剖面图的表达内容和画法特点。

2、掌握绘制建筑平面图、建筑立面图和建筑剖面图的方法和步骤。

3、通过施工图的绘制，进一步认识房屋的构造，提高读图能力，熟练绘图技能。

二、实验原理1、建筑施工图中各图样，主要根据正投影原理绘制，所绘图样都应符合正投影的投影规律。

2、房屋建筑平面图、建筑立面图和建筑剖面图的表达内容和画法特点。

三、实验准备1、基本知识的准备：掌握建筑施工图的图示原理、图示方法和表达内容；熟悉建筑施工图的绘制方法和绘制步骤；基本掌握和了解房屋构造组成。

2、制图仪器、工具的准备：准备图板（1号或2号）、丁字尺、三角板、圆规、铅笔、建筑模板、擦图片、绘图纸（3张A2图纸）等绘图工具。

四、实验设备及数据五、实验内容绘制某“三层六户”住宅楼建筑施工图，即根据附图1中所示定位轴线简图，任选一种户型的住宅，绘制其底层（或标准层）平面图、建筑正立面图和建筑剖面图。

其具体要求如下。

1、建筑平面图（1）要求：图名：底层建筑平面图（或标准层平面图）；图别：建施；比例：1: 100或1: 50；图线：用铅笔线绘制。

剖切到的墙身轮廓线用粗实线（0.5mm），未剖切到的可见轮廓线、窗洞、窗台、门扇框及尺寸起止符号等用中实线（0.25mm），定位轴线用细点划线（0.18mm），尺寸线、尺寸界线等用细实线（0.18mm）。

字体：汉字应写长仿宋字，图名用7号字，其余用5号字，字母和数字用3.5号或2.5号字。

（2）说明图中尺寸均为住宅的定位尺寸，图中所示图线为定位轴线；墙厚均为240；门宽有两种选择，M1为800，M2为900；窗宽有四种选择：C1为600，C2为900，C3为1200，C4为1500，门窗位置自定；楼梯间及入口处台阶可参照教材底层平面图的绘制，门洞宽为1500，散水宽为500；底层平面图中应注写尺寸和室内外地面标高，并对定位轴线编号。

建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。

窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。

（7）补画1—1阶梯剖面图。

5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。

被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。

（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

1、以下建筑平面图纸中需要标注指北针的是〔〕。

B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。

C、平法3、两个或两个以上的点、线、面具有同一的投影时，那么称它们的投影〔〕。

•D、重合4、建筑详图的比例围为〔〕。

•D、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。

•C、构造设计6、建筑用地围所有建筑物占地的面积与用地总面积之比叫做〔〕。

•A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进展具象补充以便参照的图样是〔〕。

•B、局部放大图8、建筑给排水施工图中应画成粗实线的是〔〕。

•C、排水和重力流管线9、根底详图通常为用〔〕剖切平面沿垂直于定位轴线向切开根底所得到的断面图。

•B、铅垂10、柱平法施工图中，柱在不同标准层截面屡次变化时，可采用〔〕，其余情况宜用截面注写式。

•C、列表注写式11、用于绘制晒图底版的图纸是〔〕。

•C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图〔〕。

•B、完全一样13、框架构造的楼层构造布置图中被现浇板遮盖住的梁不可见轮廓线应画成〔〕。

•A、细虚线14、房屋建筑的平面图通常采用的比例为〔〕。

•B、1:10015、图纸的大小称为〔〕。

•A、图幅16、主要表示承重构造的布置情况，构件类型、大小以及构造作法等的图纸是〔〕。

•B、构造施工图17、反映电气系统根本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为〔〕。

•C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读〔〕。

•D、等高线19、观察以以下图例，阅读正确的选项是〔〕。

•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进展轴线编号的作用是〔〕。

•D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的〔〕，将房屋剖开，所得的投影图。

•B、铅垂剖切面22、建筑物宽度向的墙叫做〔〕。

建筑制图及识图模拟练习题（附参考答案）一、单选题（共43题，每题1分，共43分）1.( )应用细实线绘制，一般应与被注线段垂直。

A、尺寸界线B、尺寸起止符号C、图线D、尺寸线正确答案：A2.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、外墙和内墙B、砖墙与钢筋混凝土墙C、承重墙与非承重墙D、纵墙与横墙正确答案：A3.尺寸标注时图样轮廓线可用作( )。

A、尺寸线B、尺寸界线C、尺寸起止符号D、尺寸数字正确答案：B4.标注图样尺寸时，有多道尺寸时，应注意( )。

A、小尺寸在外、大尺寸在内B、只标注大尺寸C、大尺寸在外、小尺寸在内D、只标注小尺寸正确答案：C5.标高符号的三角形为等腰直角三角形，髙约( )mm。

A、8B、3C、5D、6正确答案：B6.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、构造尺寸C、定形尺寸D、标志尺寸正确答案：C7.在下列四组立体中，都属于平面体的是( )。

A、棱柱、棱锥B、棱锥、圆锥C、圆柱、圆锥D、棱柱、圆柱正确答案：A8.钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A9.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋脊、屋角、女儿墙正确答案：C10.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( )。

A、图标B、图框C、图纸目录D、会签栏正确答案：D11.以下属于建筑施工图的是( )。

A、构件详图B、建筑立面图C、总平面图D、建筑剖面图正确答案：C12.建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、10mmB、6mmC、8mmD、12mm二、多选题(每题3分)正确答案：A13.圆锥体置于三面投影体系中，使其轴线垂直于H面，其水平投影为( )。

A、矩形B、一段圆弧C、椭圆D、圆正确答案：D14.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B15.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、局部剖面图B、全剖面图C、半剖面图D、展开剖面图正确答案：C16.某直线的水平面投影反映实长，该直线为( )。

作业一：图线练习一、目的1、熟习制图基本规格。

2、练习正确使用画图工具和仪器，认识制图基本步骤和方法。

二、内容常用图线、箭头及资料图例练习。

按附图二给出的图样画仪器图。

三、要求1、图纸：A3号图幅。

图标格式和大小见附图一所示。

2、图名：图线练习。

3、比率：1：1。

4、图线：墨笔线图。

5、字体：汉字用长仿宋字体。

资料图明用5号字；尺寸数字均用号字。

6、作图正确，图线粗细分明，尺寸标明无误，字体正直整齐。

四、说明绘制图前复习教材中图幅、图线的相关规定及常用画图工具的使用方法。

画稿本要仔细，按附图中给出的尺寸，正确立好各图形地点，不用标出尺寸。

先用H铅笔（轻、细）绘底稿图线（箭头处只画线，资料图例只画框格）。

而后按图线要求加墨线，最后注写数值、名称。

五、作图步骤1、在图版上固定图纸画出图幅大小（297x420）3.画出图框线以下右图（a为25mm，c为5mm）4.画标题栏5、打稿本（建议用HB或H铅笔）6、检查后加深（建议用B或HB铅笔）（校名）学生（图名）教师152050附图二：图别8图号8班级8成绩8 1530作业二：建筑平面图一、目的1、熟习建筑平面图的内容和要求。

2、经过作业掌握绘制建筑平面图的步骤和方法。

二、内容按借用教材图5-10（参阅图5-1，图5-9，图5-18，图5-26墙身详图及图5-28），抄绘别墅二层平面图，或按指导教师供给的一套房子施工图，抄绘指定的平面图。

三、要求1、图纸：A3号图幅。

图标格式和大小见作业1中的附图一所示。

2、图名：二层平面图。

3、比率：1：100。

4、图线：墨笔线图。

5、字体：汉字用长仿宋字体。

平面图下方的图名（二层平面图）用10号字；文字说明用5号字（或略小些）；尺寸说明中数字均用5号字。

号字；轴线编号圆圈中数字用6、作图正确，图线粗细分明，尺寸标明无误，字体正直整齐。

四、说明绘制步骤见借用教材中图5-19及其说明。

先用H铅笔（轻、细）绘稿本图线，而后按图线要求加墨线，最后注写标高数值、名称和说明。
