《建筑制图与识图》在线作业 参考资料

参考答案单元一１． ０号、１号、２号２．实线、２、２～３３． ４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５． 先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。

３．　∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。

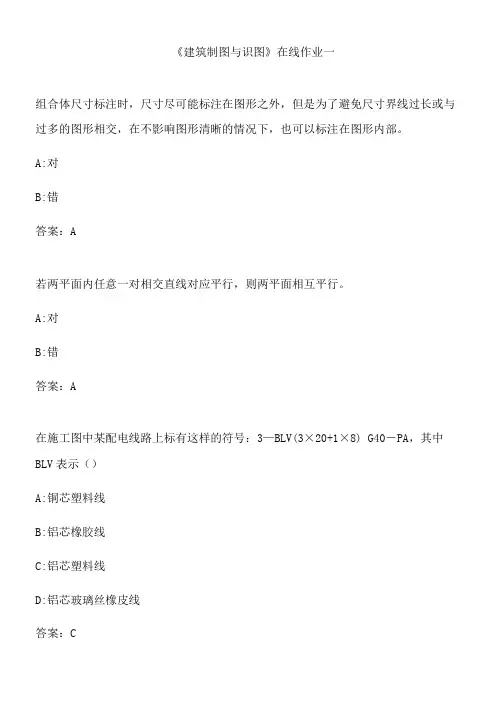

《建筑制图与识图》在线作业一
组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。

A:对
B:错
答案：A
若两平面内任意一对相交直线对应平行，则两平面相互平行。

A:对
B:错
答案：A
在施工图中某配电线路上标有这样的符号：3—BLV(3×20+1×8) G40－PA，其中BLV表示（）
A:铜芯塑料线
B:铝芯橡胶线
C:铝芯塑料线
D:铝芯玻璃丝橡皮线
答案：C
某三边形图形与V面倾斜，该平面的V面投影为（）
A:平面的相似形
B:平面的类似形
C:平面的实形
D:一直线
答案：B
为了增加坡面图形的明显性，在坡面画上长短相间的示坡线，其方向与等高线（），且画在（）的一侧。

A:平行、低
B:垂直、低
C:平行、高
D:垂直、高
答案：D
用叠加法作平面立体的正等轴测图，当叠加的两平面连续成一平面时，两平面间还需要右界线。

A:对
B:错。

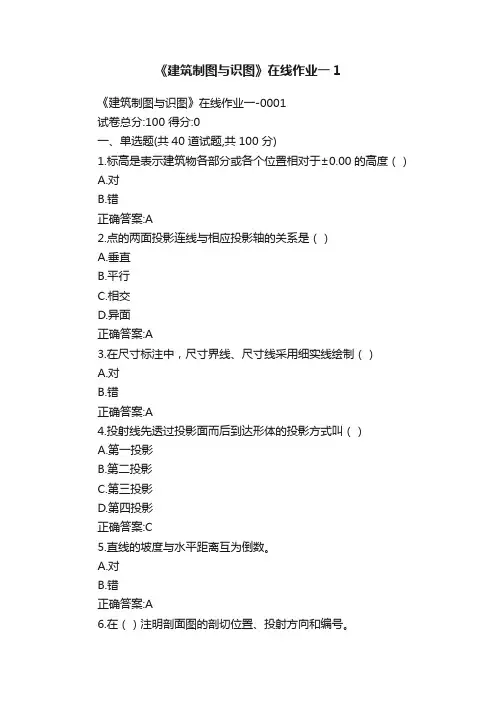

《建筑制图与识图》在线作业一1《建筑制图与识图》在线作业一-0001试卷总分:100 得分:0一、单选题(共40 道试题,共100 分)1.标高是表示建筑物各部分或各个位置相对于±0.00的高度（）A.对B.错正确答案:A2.点的两面投影连线与相应投影轴的关系是（）A.垂直B.平行C.相交D.异面正确答案:A3.在尺寸标注中，尺寸界线、尺寸线采用细实线绘制（）A.对B.错正确答案:A4.投射线先透过投影面而后到达形体的投影方式叫（）A.第一投影B.第二投影C.第三投影D.第四投影正确答案:C5.直线的坡度与水平距离互为倒数。

A.对B.错正确答案:A6.在（）注明剖面图的剖切位置、投射方向和编号。

A.中间层平面图B.底层平面图C.建筑总平面图D.结构施工图正确答案:B7.在建筑平面图中，同一条尺寸线既可以是定形尺寸也可以是定位尺寸。

A.对B.错正确答案:A8.投射方向垂直于投影面时所得到的轴测图是（）A.斜二测投影B.正轴测投影C.斜轴测投影D.正面投影正确答案:B9.坡度线就是平面上垂直于等高线的直线。

A.对B.错正确答案:A10.总平面图是画在有等交线或坐标方格网的地形图上（）A.对B.错正确答案:A11.若已知空间点A，投射方向S，投影面H。

点A的投影仍是点，且是唯一的吗？A.是B.不是C.不一定是正确答案:A12.图样上的尺寸由尺寸线、尺寸界线、起止符号和尺寸数字四部分组成（）A.对B.错正确答案:A13.只要能够判断直线的正面投影平行、水平投影平行，既可说明这两条直线平行。

A.对B.错正确答案:B14.直线在所垂直的投影面上的投影积聚成一点。

（）A.对B.错正确答案:A15.直线在所平行的投影面上的投影反映实长，并且该投影与投影轴的夹角(α、β、γ)等于直线对其他两个投影面的倾角。

（）A.对B.错正确答案:A16.当卫生设备比较简单时，可以讲给水与排水两个系统画在同一个剖面图中。

建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。

A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。

A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。

A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。

A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。

A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。

A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。

A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。

A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。

A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。

A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。

A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。

A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。

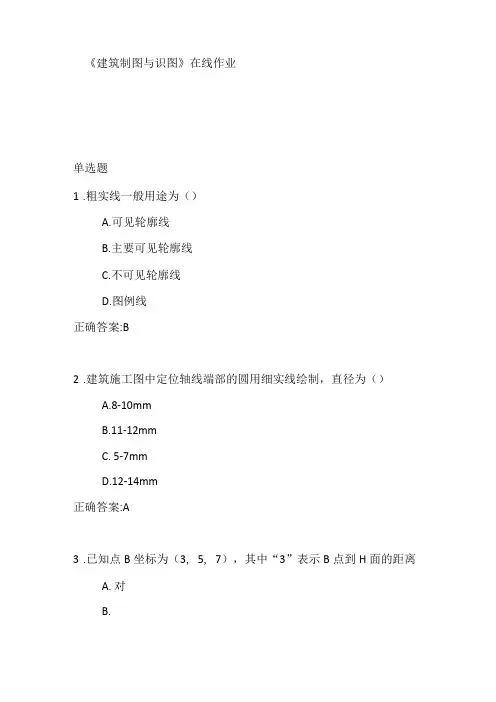

《建筑制图与识图》在线作业单选题1.粗实线一般用途为（）A.可见轮廓线B.主要可见轮廓线C.不可见轮廓线D.图例线正确答案:B2.建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）A.8-10mmB.11-12mmC. 5-7mmD.12-14mm正确答案:A3.已知点B坐标为（3, 5, 7），其中“3”表示B点到H面的距离A. 对B.正确答案:B4.两交叉直线既不平行，也不相交。

（）A.对B.错正确答案:A5.三视图中的类似形通常就是指几个图形相似，对应边应成比例A.对B.错正确答案:B6.建筑工程图中尺寸单位，总平面图和标高单位用（）为单位A.mB.cmC.mm正确答案:B7.7-9层的住宅属于（）A.底层B.多层C.中高层D.超高层正确答案:C8.在圆锥面上作辅助线可以用素线法也可以用纬圆法A.对B.错正确答案:A9.下列建筑中不属于公共建筑的是（）A.学校B.旅社C.医院D.宿舍正确答案:D10.国家标准的代号是（）A.GJB.GBC.GJBZ正确答案:B11.不属于建筑平面图的是（）A.基础平面图B.底层平面图C.标准层平面图D.屋顶平面正确答案:A12.假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）A.建筑平面图B.建筑立面图C.建筑剖面图D.建筑详图正确答案:A13.在钢筋混凝土结构图中的①6@200,其中①表示I级钢筋，@表示（）A.间距B,直径C.半径正确答案:A14.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过）反映出来。

A.基础平面图B.基础剖面图C.基础详图D.总平面图正确答案:B15.（）的作用是把门窗洞口上方的荷载传递给两侧的墙体A.过梁B.窗台C.圈梁D.勒脚正确答案:A16.半径、直径、角度与弧长的尺寸起止符号，用（）表示。

A.箭头B.细实线C.粗实线正确答案:A17.将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S 方向投射到选定的一个投影P上，所得到的投影称为（）A.标高投影图B.正投影图C.轴测投影图D.透视图正确答案:C18.多面正投影法是指作出空间形体在两个互相垂直的或者两个以上其中相邻两个互相垂直的投影面上的投影，然后把这些投影面连同其上的正投影按一定的方法展开到一个平面上，从而得出的投影图的方法。

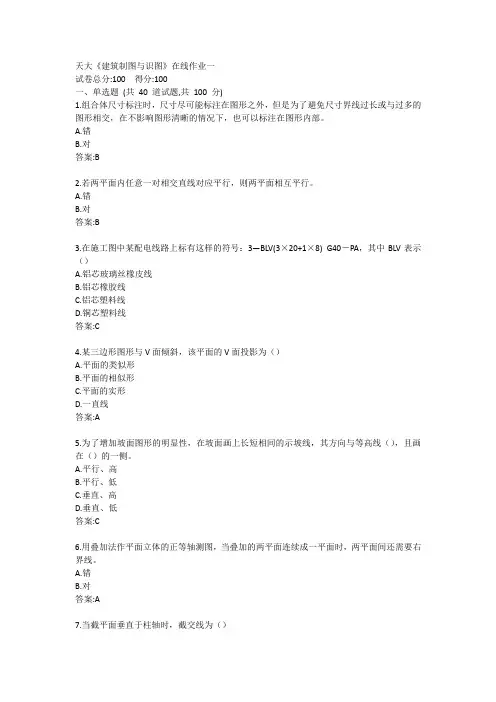

天大《建筑制图与识图》在线作业一
试卷总分:100 得分:100
一、单选题(共40 道试题,共100 分)
1.组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。

A.错
B.对
答案:B
2.若两平面内任意一对相交直线对应平行，则两平面相互平行。

A.错
B.对
答案:B
3.在施工图中某配电线路上标有这样的符号：3—BLV(3×20+1×8) G40－PA，其中BLV表示（）
A.铝芯玻璃丝橡皮线
B.铝芯橡胶线
C.铝芯塑料线
D.铜芯塑料线
答案:C
4.某三边形图形与V面倾斜，该平面的V面投影为（）
A.平面的类似形
B.平面的相似形
C.平面的实形
D.一直线
答案:A
5.为了增加坡面图形的明显性，在坡面画上长短相间的示坡线，其方向与等高线（），且画在（）的一侧。

A.平行、高
B.平行、低
C.垂直、高
D.垂直、低
答案:C
6.用叠加法作平面立体的正等轴测图，当叠加的两平面连续成一平面时，两平面间还需要右界线。

A.错
B.对
答案:A
7.当截平面垂直于柱轴时，截交线为（）。

建筑制图与识图实训 小作业一1.写出图中指出旳图线旳名称, 以及当b=0.7时旳线宽。

2.注出窗立面图旳比例。

3.根据所给旳比例, 注出外墙板长河高旳实际尺寸。

窗立面图 1:50外墙板立面图 1: 604.作出下列建筑形体旳剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体旳半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷旳材料为钢筋混凝土）。

（5）补绘2-2剖面图（6）补绘1—1.2—2.3—3断面图。

（7）补画1—1阶梯剖面图。

5.简答题（1）土木工程制图中旳图线有几种？其用途有何不一样？答: 一般用旳有粗、中、细。

被剖切到旳建筑旳外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他旳大部分都是用细实线绘制。

（2）标注尺寸时, 绘制45°短线旳起止符号应注意哪些问题？答：起止符号长度一般在2—3mm, 采用中粗实线绘制。

（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图旳重要区别是什么？两者又有何联络？答：断面图只画剖切到旳形体旳外轮廓线, 而剖面图还要再画出剖切到旳形体旳内部构造（5）简化画法意义何在？常用旳简化画法有几种？其使用条件是什么？小作业二一、填空题1.构造是建筑物旳基本部分, 是用一定旳建筑材料建成旳, 具有足够旳抵御能力旳空间骨架, 这种骨架就是构造。

2.建筑构造按使用旳材料不一样, 可分为钢构造、木构造、混合构造和钢筋混凝土构造。

3.钢筋混凝土是由钢筋和混凝土两种材料复合材料。

钢筋旳特点是抗拉力、抗压力强度都很高 , 而混凝土抗拉强度低, 抗压强度高, 在钢筋混凝土构造中, 钢筋重要承受拉力 , 混凝土重要承受压力。

4.用钢筋混凝土制成旳板、梁和柱等构成旳构造物, 叫做钢筋混凝土构造。

5、钢筋混凝土构造中旳钢筋, 有旳是由于受力需要而配置旳, 有旳则是由于构造规定而安放旳, 这些钢筋旳形式及作用各不相似, 一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。

《建筑制图与识图》在线作业二一、单选题（共 20 道试题，共 100 分。

）1. 用来表明建筑工程地域内的自然环境和规划设计的总体布局的是（）. 建筑总平面图. 结构施工图. 设备施工图. 建筑施工图正确答案：2. 字母和数字的投影写在剖切线的下方表示（）. 向下投射. 向上投射. 绘图位置. 断面图名正确答案：3. 在（）注明剖面图的剖切位置、投射方向和编号。

. 中间层平面图. 底层平面图. 建筑总平面图. 结构施工图正确答案：4. 钢筋混凝土梁板详图常用的比例为（）. 1∶1、1∶2、1∶5. 1∶10、1∶20、1∶50. 1∶50、1∶100、1∶200. 1∶150、1∶300、1∶400正确答案：5. 建筑施工图中纵向定位轴线由下向上用大写拉丁字母编号，当字母数量不够时，应该（）. 借用数字. 停止编号. 断开图形在另一张内接着画. 用双字母或单字母加脚标正确答案：6. 在施工图中某配电线路上标有这样的符号：3—LV(3×20+1×8) G40－P，其中LV表示（）. 铜芯塑料线. 铝芯橡胶线. 铝芯塑料线. 铝芯玻璃丝橡皮线正确答案：7. 移出断面图的轮廓线用（）表示. 细实线. 粗实线. 细虚线. 粗虚线正确答案：8. 用来表示外墙厚度、门窗洞口、墙垛、柱等位置的是（）. 轴线间尺寸. 细部尺寸. 外包尺寸. 定形尺寸正确答案：9. 建筑施工图中纵向定位轴线由下向上用大写拉丁字母编号，其中（）等三个字母不能用于编号。

. P、Q、R. I、O、Z. R、S、T. I、R、P正确答案：10. 指北针的外圆用实线绘制，其直径为（），指针尾部的宽度为（），在指针头部标注N。

. 16mm、3mm. 24mm、4mm. 24mm、3mm. 16mm、3mm正确答案：11. 房屋建筑多采用相对标高，它是以（）标高的零点。

. 室外地坪. 首层地面. 每一层的室内地坪. 黄海的平均海水面正确答案：12. 在建筑平面图中，M是（）的代号. 窗. 门. 钢窗. 钢门正确答案：13. 在详细规划图中代号R12表示（）. 住宅用地. 公用服务设施用地. 道路用地. 绿地正确答案：14. 楼梯的剖面图是用铅垂的剖切面通过楼梯各层的第一梯段和门窗洞口垂直剖切，并向（）方向投射所得投影图. 没有剖切到的梯段方向. 剖切梯段的方向. 首层休息平台. 顶层休息平台正确答案：15. 在三相四线制的供电系统中，零线用（）表示.... N正确答案：16. 建筑施工图简称为（）. 建施. 结施. 设施. 暖施正确答案：17. 供热水干管应用沿水流方向上升的坡度（），在末端最高点设置自动排气阀，以排除空气。

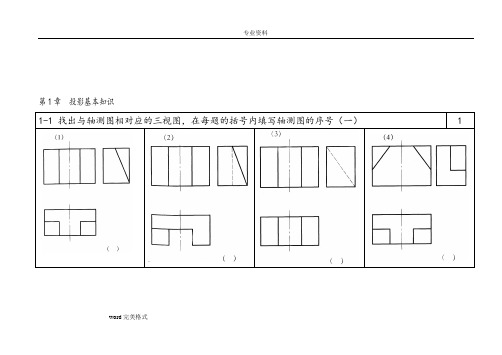

建筑制图与识图习题集第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号填写轴测图的序号（一） 1第1章 投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号填写轴测图的序号（一）2第1章投影基本知识1-2 画三视图练习班级学号 3第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。

班级学号 4 1. 2.3.4.第1章 投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。

班级 学号55. 6.7. 8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级学号 61. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级学号7 5. 6.7.8.第1章 投影基本知识1-5 根据两视图，补画第三视图。

班级 学号81. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级学号9 5. 6.7. 8.第1章投影基本知识1-6 根据轴测图补全视图中的漏线。

班级学号101.2.3.4.第1章 投影基本知识1-6 根据已知视图补画缺线。

班级 学号111. 2.3. 4.第1章投影基本知识1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

第1章投影基本知识3. 根据立体图，画A点的三面投影图。

4.根据A，B，C三点的立体图作出它们的投影图。

第1章投影基本知识5. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

第1章投影基本知识1. 判断下列直线对投影面的相对位置，并填写直线类型。

AB是＿＿＿＿＿线； EF是＿＿＿＿＿线；CD是＿＿＿＿＿线； KL是＿＿＿＿＿线。

2.根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。

建筑制图与识图习题集1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 11-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 21-2 画三视图练习班级姓名学号 31-3 已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 4 1. 2.3. 4.1-3已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 5 5. 6.7. 8.1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号 6 1. 2.3. 4.1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号7 5. 6.7. 8.1-5 根据两视图，补画第三视图。

班级姓名学号8 1. 2.3. 4.1-5 根据两视图，补画第三视图。

班级姓名学号9 5. 6.7. 8.1-6 根据轴测图补全视图中的漏线。

班级姓名学号10 1. 2.3. 4.1-6 根据已知视图补画缺线。

班级姓名学号11 1. 2.3. 4.1-7 点的投影班级姓名学号12 1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

1-7点的投影班级姓名学号13 3. 根据立体图，画A点的三面投影图。

4.根据A，B，C三点的立体图作出它们的投影图。

1-8 点的投影班级姓名学号145. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

1-8 线的投影班级姓名学号151. 判断下列直线对投影面的相对位置，并填写直线类型。

AB是＿＿＿＿＿线；EF是＿＿＿＿＿线；CD是＿＿＿＿＿线；KL是＿＿＿＿＿线。

2.根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。

线线线线1-8 线的投影班级姓名学号163.己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影，同时求出直线上点的投影。

建筑制图与识图习题与答案一、单选题（共50题，每题1分，共50分）1、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、20B、7C、10D、14正确答案：D2、图号应从（）开始编制。

A、1B、3C、0D、2正确答案：A3、建筑结构按层数来划分有底层结构、高层结构与（）。

A、框架结构B、排架结构C、多层结构D、墙结构正确答案：C4、一套完整的装饰施工图，一般由（）图纸组成。

A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：A5、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、22mmB、25mmC、20mmD、24mm正确答案：D6、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.7B、0.5C、0.9D、0.4正确答案：A7、断面的剖切符号应只用剖切位置线表示，并应以（）线绘制。

A、细实线B、单点长画线C、粗实线D、中虚线正确答案：C8、平行于投影的圆，其正投影图为（）。

A、扩大了的圆B、缩小了的圆C、实圆D、扁圆正确答案：C9、装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、符号C、比例D、投影视图正确答案：D10、7-9层的住宅属于（）。

A、中高层B、底层C、多层D、高层正确答案：A11、尺寸线用来表示（）。

A、尺寸的起止B、所注尺寸的范围C、尺寸大小D、尺寸的方向正确答案：D12、横式使用的图纸，其装订边在图纸的（）。

A、上方B、右方C、左方D、哪方均可正确答案：C13、绘制指北针的尾部宽度为（）mm。

A、3B、4C、5D、6正确答案：A14、室内立面索引符号应由直径为10mm的圆形及注视方向（）三角深色图形组成。

A、任意B、锐角C、等边D、等腰直角正确答案：D15、有关门窗的开关线，下述论点正确的是（）。

A、窗的开关线向外开用虚线表示，向内开用实线表示B、门的开关线在立面图上表示C、窗的开关线在平面图上表示D、门的开关线在平面图上表示，窗的开关线在立面图上表示正确答案：D16、下列选项中，不属于平面图的基本内容的是（）。

第1次作业一、单项选择题(本大题共30分，共15小题，每小题2分)1.施工图中的标高数字以()为单位。

A.毫米B.厘米C.米2.平行于II面且倾斜于另两个投影面的直线叫做()oA.水平线B.正平线C.侧平线3.平行投影法中的投影线()oA.相互平行B.相交于一点C.相交于若干点4.直线的正投影不可能为()oA.点B.直线C.平面5.特殊位置平面不包括()于投影面的平面。

A.平行B.垂直C.倾斜6.图纸的大小规格称为()。

A.图幅B.图标C.图框7.判别两侧垂面是否平行，只需检查它们的()是否相互平行。

A.H投影B.V投影C.W投影8.标注尺寸时，()应与被标注长度垂直。

A.尺寸界线B.尺寸线C.尺寸起止符号9.垂直于H面的直线叫做()oA.垂直线B.水垂线C.铅垂线10.在三面正投影体系中，一般位置直线在()个投影面上的投影反映实长。

A. 2B. 1C.011.已知空间点有至少一个投影属于直线的同面投影，则该点()属于该直线。

A.必定B.不一定C.一定不12.平面截割圆柱，若截平面平行于圆柱轴线，截交线为（）。

A.矩形B.圆C.椭圆13.在三面正投影体系中，投影面平行线在（）个投影面上的投影反映实长。

A. 1B. 2C. 314.在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。

A. 2B. 1C.015.可以直接利用图样现成的轮廓线来替代的是（）。

A.尺寸线B.尺寸界C.尺寸起止符号二、判断题（本大题共10分，共10小题，每小题1分）1.只要两直线的两组同面投影相互平行即可判定该二直线在空间相互平行。

（）2.直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。

（）3.相互平行的图线间距不宜小于中粗线宽度。

（）4.若二直线的同面投影相交，则它们在空间也必然相交。

（）5.点属于直线，则点的投影必然属于直线的同面投影。

（）6.圆柱面是无数多条素线的集合。

7.两正平面必定相互平行。

第1章投影基本知识word完美格式第1章投影基本知识word完美格式word完美格式第1章投影基本知识word完美格式第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。

班级学号word完美格式第1章投影基本知识已知正等轴测图，量取尺寸，画出三视图。

学号word完美格式word完美格式第1章投影基本知识word完美格式3.word完美格式第1章投影基本知识班级姓名学号7 word完美格式8. word完美格式第1章投影基本知识word完美格式第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号word完美格式word完美格式第1章投影基本知识word完美格式第1章投影基本知识1-6 根据已知视图补画缺线。

班级姓名学号11 word完美格式word完美格式第1章投影基本知识word完美格式word完美格式第1章投影基本知识word完美格式word完美格式第1章投影基本知识word完美格式word完美格式第1章投影基本知识word完美格式线线AB是＿＿＿＿＿线； EF是＿＿＿＿＿线；CD是＿＿＿＿＿线； KL是＿＿＿＿＿线。

线线word完美格式第1章投影基本知识word完美格式第1章投影基本知识线的投影学号word完美格式作一水平直线CD，与直线AB相交。

已知直线AB与CD相交，求作a′b′。

word完美格式第1章投影基本知识word完美格式第1章投影基本知识1-9 面的投影班级学号word完美格式1.求下列平面图彤的第三投影，然后以投影图形中的平面图形作为一完整视图，完成该形体的三视图〔厚度12mm〕word完美格式第1章投影基本知识word完美格式第1章投影基本知识1-9 面的投影班级姓名学号word完美格式EF上求作点K，使K点与H为正平线、DE为水平线，完成五边形ABCDE的水平投影。

word完美格式第1章投影基本知识word完美格式第2章平面立体姓名学号word完美格式补画基本体第三视图，并作出表面点的三面投影。

《建筑制图与识图》在线作业二-0001试卷总分:100 得分:0一、单选题(共40 道试题,共100 分)1.在所垂直的投影面上的投影积聚成线，反映与其他两投影面的倾角；在其它两投影面上的投影为类似形且小于实形，这样的平面是（）A.一般位置平面B.投影面平行面C.投影面垂直面正确答案:B2.结构施工土中的圈梁表示()A.GLB.QLC.JLD.KL正确答案:B3.对于风向频率玫瑰图说法错误的是（）A.它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B.实线表示全年风向频率C.虚线表示夏季风向频率D.图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上正确答案:A4.两个回转体共轴时，其相贯线是（）A.圆B.椭圆C.不一定正确答案:A5.在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（）A.一般位置平面B.投影面平行面C.投影面垂直面正确答案:C6.三视图之间保持的特性是：主视图反映形体的长和高，俯视图反映形体的长和宽，左视图反映形体的高和宽A.对B.错正确答案:A7.在施工中,L代表（）A.窗B.墙C.梁D.门正确答案:C8.两相交直线或两平行直线都在同一平面上，所以它们都称为共面线。

（）A.对B.错正确答案:A9.假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）A.建筑平面图B.建筑立面图C.建筑剖面图D.建筑详图正确答案:A10.在球面上作辅助线可以用素线法。

A.对B.错正确答案:B11.下列构件代号正确的是（）A.挡雨板或檐口板-YBB.天窗端壁—CDC.柱间支撑—CCD.基础-JC正确答案:D12.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是A.5m。
