《建筑制图与识图》在线作业一

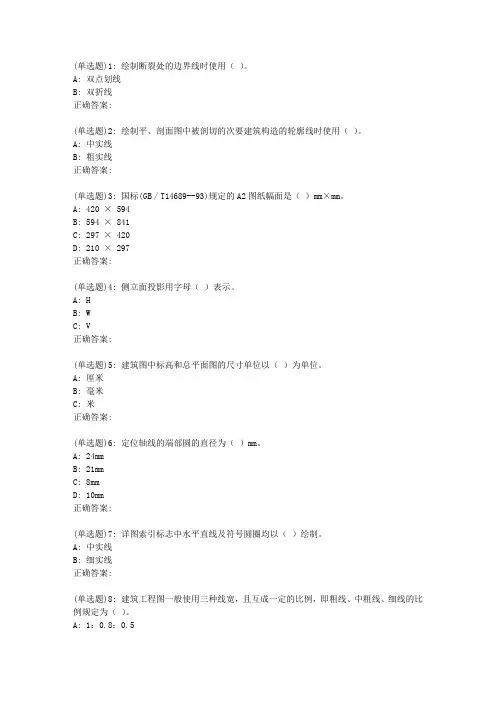

(单选题)1: 绘制断裂处的边界线时使用（）。

A: 双点划线B: 双折线正确答案:(单选题)2: 绘制平、剖面图中被剖切的次要建筑构造的轮廓线时使用（）。

A: 中实线B: 粗实线正确答案:(单选题)3: 国标(GB／T14689--93)规定的A2图纸幅面是（）mm×mm。

A: 420 × 594B: 594 × 841C: 297 × 420D: 210 × 297正确答案:(单选题)4: 侧立面投影用字母（）表示。

A: HB: WC: V正确答案:(单选题)5: 建筑图中标高和总平面图的尺寸单位以（）为单位。

A: 厘米B: 毫米C: 米正确答案:(单选题)6: 定位轴线的端部圆的直径为（）mm。

A: 24mmB: 21mmC: 8mmD: 10mm正确答案:(单选题)7: 详图索引标志中水平直线及符号圆圈均以（）绘制。

A: 中实线B: 细实线正确答案:(单选题)8: 建筑工程图一般使用三种线宽，且互成一定的比例，即粗线、中粗线、细线的比例规定为（）。

A: 1：0.8：0.5B: 1：0.8：0.25C: 1：0.5：0.3D: 1：0.5：0.25正确答案:(单选题)9: 投射线互相平行的投影方法，称为（）。

A: 中心投影法B: 平行投影法正确答案:(单选题)10: 绘制详图符号的圆时使用（）。

A: 中实线B: 粗实线正确答案:(单选题)11: 绘制定位轴线的端部圆时使用（）。

A: 中实线B: 细实线正确答案:(单选题)12: （）是以房屋底层室内主要地面为零点作为基准的标高。

A: 绝对标高B: 相对标高正确答案:(单选题)13: 正立面投影用字母（）表示。

A: HB: WC: V正确答案:(单选题)14: 能真实反映物体的形状和大小的投影方法为（）。

A: 正投影B: 斜投影正确答案:(单选题)15: 建筑平面图中的外部尺寸，由内至外，第二道尺寸是以（）间的距离尺寸。

《建筑制图与识图》在线作业一
组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。

A:对
B:错
答案：A
若两平面内任意一对相交直线对应平行，则两平面相互平行。

A:对
B:错
答案：A
在施工图中某配电线路上标有这样的符号：3—BLV(3×20+1×8) G40－PA，其中BLV表示（）
A:铜芯塑料线
B:铝芯橡胶线
C:铝芯塑料线
D:铝芯玻璃丝橡皮线
答案：C
某三边形图形与V面倾斜，该平面的V面投影为（）
A:平面的相似形
B:平面的类似形
C:平面的实形
D:一直线
答案：B
为了增加坡面图形的明显性，在坡面画上长短相间的示坡线，其方向与等高线（），且画在（）的一侧。

A:平行、低
B:垂直、低
C:平行、高
D:垂直、高
答案：D
用叠加法作平面立体的正等轴测图，当叠加的两平面连续成一平面时，两平面间还需要右界线。

A:对
B:错。

《建筑制图与识图》在线作业一1《建筑制图与识图》在线作业一-0001试卷总分:100 得分:0一、单选题(共40 道试题,共100 分)1.标高是表示建筑物各部分或各个位置相对于±0.00的高度（）A.对B.错正确答案:A2.点的两面投影连线与相应投影轴的关系是（）A.垂直B.平行C.相交D.异面正确答案:A3.在尺寸标注中，尺寸界线、尺寸线采用细实线绘制（）A.对B.错正确答案:A4.投射线先透过投影面而后到达形体的投影方式叫（）A.第一投影B.第二投影C.第三投影D.第四投影正确答案:C5.直线的坡度与水平距离互为倒数。

A.对B.错正确答案:A6.在（）注明剖面图的剖切位置、投射方向和编号。

A.中间层平面图B.底层平面图C.建筑总平面图D.结构施工图正确答案:B7.在建筑平面图中，同一条尺寸线既可以是定形尺寸也可以是定位尺寸。

A.对B.错正确答案:A8.投射方向垂直于投影面时所得到的轴测图是（）A.斜二测投影B.正轴测投影C.斜轴测投影D.正面投影正确答案:B9.坡度线就是平面上垂直于等高线的直线。

A.对B.错正确答案:A10.总平面图是画在有等交线或坐标方格网的地形图上（）A.对B.错正确答案:A11.若已知空间点A，投射方向S，投影面H。

点A的投影仍是点，且是唯一的吗？A.是B.不是C.不一定是正确答案:A12.图样上的尺寸由尺寸线、尺寸界线、起止符号和尺寸数字四部分组成（）A.对B.错正确答案:A13.只要能够判断直线的正面投影平行、水平投影平行，既可说明这两条直线平行。

A.对B.错正确答案:B14.直线在所垂直的投影面上的投影积聚成一点。

（）A.对B.错正确答案:A15.直线在所平行的投影面上的投影反映实长，并且该投影与投影轴的夹角(α、β、γ)等于直线对其他两个投影面的倾角。

（）A.对B.错正确答案:A16.当卫生设备比较简单时，可以讲给水与排水两个系统画在同一个剖面图中。

20XX年9月份考试建筑制图与识图第一次作业一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 直线（）于投影面，其正投影积聚成一点。

A. 倾斜B. 平行C. 垂直2. 施工图中的标高数字以（）为单位。

A. 毫米B. 厘米C. 米3. （）的W面投影反映实长及对另两投影面的真实倾角。

A. 水平线B. 正平线C. 侧平线4. 直线的正投影不可能为（）。

A. 点B. 直线C. 平面5. 平面图形（）于投影面，其投影反映实形。

A. 倾斜B. 平行C. 垂直6. 特殊位置平面不包括（）于投影面的平面。

A. 平行B. 垂直C. 倾斜7. 形体的摆放应使其投影图中（）虚线。

A. 尽量减少B. 完全没有C. 尽量多8. 点的V面投影和H面的投影连线必定与X轴（）。

A. 平行B. 垂直C. 重合9. 相互平行的图线，其间距不宜小于其中（）线宽度。

A. 粗B. 中粗C. 细10. 标注尺寸时，（）应与被标注长度平行。

A. 尺寸界线B. 尺寸线C. 尺寸起止符号11. 判别两铅垂面是否平行，只需检查它们的（）是否相互平行。

A. H投影B. V投影C. W投影12. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（）。

A. 直角B. 锐角C. 钝角13. 已知空间点有至少一个投影属于直线的同面投影，则该点（）属于该直线。

A. 必定B. 不一定C. 一定不14. 相交两直线的同面投影不会出现（）的情况。

A. 相交B.重合C.平行15. 与正垂线垂直的线一定是（）。

A. 正垂线B. 正平线C. 一般线16. 平行尺寸线的间距，宜为（）mm。

A. 4～6B. 7～10C. 11～1417. 图纸中可以根据需要不设的项目是（）。

A. 图框B. 图标C. 会签栏18. 在三面正投影体系中，投影面垂直线在（）个投影面上的投影平行于投影轴。

A. 1B. 2C. 319. 在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。

建筑制图与识图习题集..第1章 投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一）1.第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2..第1章投影基本知识1-2 画三视图练习班级姓名学号 3.第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 4 1. 2..3.4.第1章 投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。

班级 姓名 学号5.5.6.7.8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号 6 .1. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号7 5. 6..7. 8.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号8 .1. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号9 5. 6..7. 8.第1章投影基本知识1-6 根据轴测图补全视图中的漏线。

班级姓名学号10 ..1.2.3.4..第1章 投影基本知识1-6 根据已知视图补画缺线。

班级 姓名 学号11.1.2.3.4.第1章投影基本知识.1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

.第1章投影基本知识..3. 根据立体图，画A 点的三面投影图。

4.根据A ，B ，C 三点的立体图作出它们的投影图。

第1章投影基本知识.5. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

.第1章投影基本知识..1. 判断下列直线对投影面的相对位置，并填写直线类型。

建筑制图与识图习题集..第1章 投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一）1.第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2..第1章投影基本知识1-2 画三视图练习班级姓名学号 3.第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 4 1. 2..3.4.第1章 投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。

班级 姓名 学号5.5.6.7.8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号 6 .1. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号7 5. 6..7. 8.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号8 .1. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号9 5. 6..7. 8.第1章投影基本知识1-6 根据轴测图补全视图中的漏线。

班级姓名学号10 ..1.2.3.4..第1章 投影基本知识1-6 根据已知视图补画缺线。

班级 姓名 学号11.1.2.3.4.第1章投影基本知识.1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

.第1章投影基本知识..3. 根据立体图，画A 点的三面投影图。

4.根据A ，B ，C 三点的立体图作出它们的投影图。

第1章投影基本知识.5. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

.第1章投影基本知识..1. 判断下列直线对投影面的相对位置，并填写直线类型。

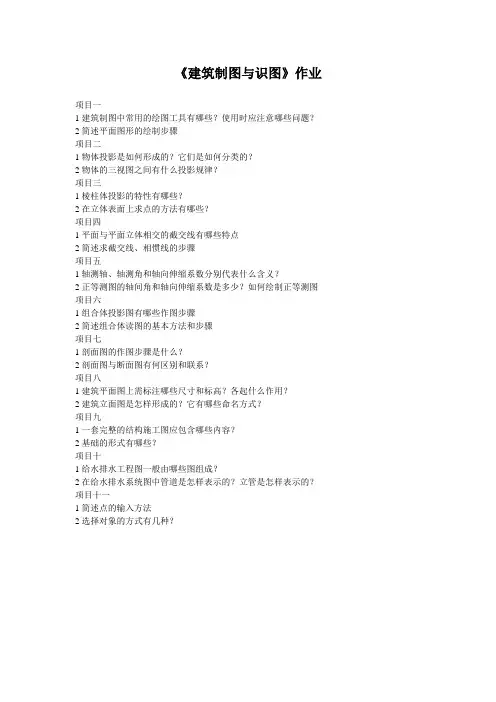

建筑制图与识图习题1. 尺寸标注的四要素是什么?2.建筑施工图包括哪些内容?3. 什么是绝对标高、相对标高、建筑红线?4. 总平面图包括哪些内容?5．何为建筑详图？建筑详图有哪几种常用图样？6.结构施工图包括哪些内容?7.什么是基础平面图?8.楼层结构平面图的内容有哪些?9.什么是标准图?10.剖面图和断面图的主要区别是什么？11.建筑剖面图的剖切位置如何选择?12.建筑平面图是如何形成的？。

13.在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？14.建筑施工图主要表达内容是什么？基本图样有哪些？15.指北针的规定画法和用途？16.梁平法施工中，平面注写“Φ10-100/200（4）”表示什么含义1. 尺寸标注的四要素是什么?尺寸界线、尺寸线、尺寸起止符号、尺寸数字2.建筑施工图包括哪些内容?设计说明，图纸目录，总平面图，平面图，立面图，剖面图，节点及大样图3. 什么是绝对标高、相对标高、建筑红线?绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。

相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

建筑红线：建筑物的控制边线，建筑物必须在红线内搭建，包括阳台，室外楼梯等都不得超过建筑红线。

4. 总平面图包括哪些内容? 项目总体布置、建筑红线、建筑坐标、各栋编号及层数、各栋号及道路标高、规划设计的建筑面积、建筑密度、绿化率、容积率、建筑高度等各种指标，风玫瑰标示、图例等。

5．何为建筑详图？建筑详图有哪几种常用图样？为了满足施工要求对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图。

分类：1局部构造详图（如楼梯详图，墙身详图等），2构件详图（如门窗详图，阳台详图等）和3装饰构造详图（如墙裙构造详图，门窗套装饰构造详图等）三类。

6.结构施工图包括哪些内容? 1,结构设计说明2结构平面布置图3结构构件详图7.什么是基础平面图? 假想用一个水平剖切平面沿建筑低层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。

天大《建筑制图与识图》在线作业一
试卷总分:100 得分:100
一、单选题(共40 道试题,共100 分)
1.组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。

A.错
B.对
答案:B
2.若两平面内任意一对相交直线对应平行，则两平面相互平行。

A.错
B.对
答案:B
3.在施工图中某配电线路上标有这样的符号：3—BLV(3×20+1×8) G40－PA，其中BLV表示（）
A.铝芯玻璃丝橡皮线
B.铝芯橡胶线
C.铝芯塑料线
D.铜芯塑料线
答案:C
4.某三边形图形与V面倾斜，该平面的V面投影为（）
A.平面的类似形
B.平面的相似形
C.平面的实形
D.一直线
答案:A
5.为了增加坡面图形的明显性，在坡面画上长短相间的示坡线，其方向与等高线（），且画在（）的一侧。

A.平行、高
B.平行、低
C.垂直、高
D.垂直、低
答案:C
6.用叠加法作平面立体的正等轴测图，当叠加的两平面连续成一平面时，两平面间还需要右界线。

A.错
B.对
答案:A
7.当截平面垂直于柱轴时，截交线为（）。

建筑制图与识图习题集1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 11-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 21-2 画三视图练习班级姓名学号 31-3 已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 4 1. 2.3. 4.1-3已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 5 5. 6.7. 8.1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号 6 1. 2.3. 4.1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号7 5. 6.7. 8.1-5 根据两视图，补画第三视图。

班级姓名学号8 1. 2.3. 4.1-5 根据两视图，补画第三视图。

班级姓名学号9 5. 6.7. 8.1-6 根据轴测图补全视图中的漏线。

班级姓名学号10 1. 2.3. 4.1-6 根据已知视图补画缺线。

班级姓名学号11 1. 2.3. 4.1-7 点的投影班级姓名学号12 1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

1-7点的投影班级姓名学号13 3. 根据立体图，画A点的三面投影图。

4.根据A，B，C三点的立体图作出它们的投影图。

1-8 点的投影班级姓名学号145. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

1-8 线的投影班级姓名学号151. 判断下列直线对投影面的相对位置，并填写直线类型。

AB是＿＿＿＿＿线；EF是＿＿＿＿＿线；CD是＿＿＿＿＿线；KL是＿＿＿＿＿线。

2.根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。

线线线线1-8 线的投影班级姓名学号163.己知直线的两面投影，求作其第三面投影，并说明直线的空间位置及反映实长的投影，同时求出直线上点的投影。

建筑制图与识图习题与答案一、单选题（共50题，每题1分，共50分）1、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、20B、7C、10D、14正确答案：D2、图号应从（）开始编制。

A、1B、3C、0D、2正确答案：A3、建筑结构按层数来划分有底层结构、高层结构与（）。

A、框架结构B、排架结构C、多层结构D、墙结构正确答案：C4、一套完整的装饰施工图，一般由（）图纸组成。

A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：A5、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、22mmB、25mmC、20mmD、24mm正确答案：D6、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.7B、0.5C、0.9D、0.4正确答案：A7、断面的剖切符号应只用剖切位置线表示，并应以（）线绘制。

A、细实线B、单点长画线C、粗实线D、中虚线正确答案：C8、平行于投影的圆，其正投影图为（）。

A、扩大了的圆B、缩小了的圆C、实圆D、扁圆正确答案：C9、装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、符号C、比例D、投影视图正确答案：D10、7-9层的住宅属于（）。

A、中高层B、底层C、多层D、高层正确答案：A11、尺寸线用来表示（）。

A、尺寸的起止B、所注尺寸的范围C、尺寸大小D、尺寸的方向正确答案：D12、横式使用的图纸，其装订边在图纸的（）。

A、上方B、右方C、左方D、哪方均可正确答案：C13、绘制指北针的尾部宽度为（）mm。

A、3B、4C、5D、6正确答案：A14、室内立面索引符号应由直径为10mm的圆形及注视方向（）三角深色图形组成。

A、任意B、锐角C、等边D、等腰直角正确答案：D15、有关门窗的开关线，下述论点正确的是（）。

A、窗的开关线向外开用虚线表示，向内开用实线表示B、门的开关线在立面图上表示C、窗的开关线在平面图上表示D、门的开关线在平面图上表示，窗的开关线在立面图上表示正确答案：D16、下列选项中，不属于平面图的基本内容的是（）。

第1次作业一、单项选择题(本大题共30分，共15小题，每小题2分)1.施工图中的标高数字以()为单位。

A.毫米B.厘米C.米2.平行于II面且倾斜于另两个投影面的直线叫做()oA.水平线B.正平线C.侧平线3.平行投影法中的投影线()oA.相互平行B.相交于一点C.相交于若干点4.直线的正投影不可能为()oA.点B.直线C.平面5.特殊位置平面不包括()于投影面的平面。

A.平行B.垂直C.倾斜6.图纸的大小规格称为()。

A.图幅B.图标C.图框7.判别两侧垂面是否平行，只需检查它们的()是否相互平行。

A.H投影B.V投影C.W投影8.标注尺寸时，()应与被标注长度垂直。

A.尺寸界线B.尺寸线C.尺寸起止符号9.垂直于H面的直线叫做()oA.垂直线B.水垂线C.铅垂线10.在三面正投影体系中，一般位置直线在()个投影面上的投影反映实长。

A. 2B. 1C.011.已知空间点有至少一个投影属于直线的同面投影，则该点()属于该直线。

A.必定B.不一定C.一定不12.平面截割圆柱，若截平面平行于圆柱轴线，截交线为（）。

A.矩形B.圆C.椭圆13.在三面正投影体系中，投影面平行线在（）个投影面上的投影反映实长。

A. 1B. 2C. 314.在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。

A. 2B. 1C.015.可以直接利用图样现成的轮廓线来替代的是（）。

A.尺寸线B.尺寸界C.尺寸起止符号二、判断题（本大题共10分，共10小题，每小题1分）1.只要两直线的两组同面投影相互平行即可判定该二直线在空间相互平行。

（）2.直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。

（）3.相互平行的图线间距不宜小于中粗线宽度。

（）4.若二直线的同面投影相交，则它们在空间也必然相交。

（）5.点属于直线，则点的投影必然属于直线的同面投影。

（）6.圆柱面是无数多条素线的集合。

7.两正平面必定相互平行。

1.当形体上某一部分的结构形状是倾斜的，它在基本投影面上的投影不能反映实形和真实尺寸。

为了将实际形状反映出来，应该使用()投影方式。

[答案：D]A、局部投影B、剖视图C、断面图D、斜视图2.平面截切圆锥面时，平面平行于一条素线，则截交线为()。

[答案：D]A、双曲线B、椭圆C、圆形D、抛物线3.指北针的外圆用实线绘制，其直径为()，指针尾部的宽度为()，在指针头部标注N。

[答案：C]A、16mm、3mmB、24mm、4mmC、24mm、3mmD、16mm、3mm4.当截平面垂直于柱轴时，截交线为()。

[答案：A]A、圆B、直线C、椭圆D、曲线5.假想用剖切面剖开形体，将处在观察者和剖切面之间的部分移去，将其余部分向相应的投影面投射，所得视图称为()。

[答案：A]B、断面图C、局部投影图D、斜视图6.在()注明剖面图的剖切位置、投射方向和编号。

[答案：B]A、中间层平面图B、底层平面图C、建筑总平面图D、结构施工图7.建筑施工图中纵向定位轴线由下向上用大写拉丁字母编号，当字母数量不够时，应该()。

[答案：D]A、借用数字B、停止编号C、断开图形在另一张内接着画D、用双字母或单字母加脚标8.若两平面内任意一对相交直线对应平行，则两平面相互平行。

()[答案：A]A、对B、错9.用来表明建筑工程地域内的自然环境和规划设计的总体布局的是()。

[答案：A]A、建筑总平面图B、结构施工图C、设备施工图D、建筑施工图10.两点水平面投影重合，且下面可见，上面不可见。

()A、对B、错11.在建筑平面图中，同一条尺寸线既可以是定形尺寸也可以是定位尺寸。

()[答案：A]A、对B、错12.直线在所平行的投影面上的投影反映实长，并且该投影与投影轴的夹角(α、β、γ)等于直线对其他两个投影面的倾角。

()[答案：A]A、对B、错13.在施工图中某配电线路上标有这样的符号：3—BLV(3×20+1×8)G40—PA，其中BLV表示()。

建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。

窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。

（7）补画1—1阶梯剖面图。

5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。

被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。

（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

1.下面关于锥状面的定义，正确的叙述是（）A.一直母线沿着两条曲导线运动，且始终通过一定点而形成的曲面B.一直母线沿着一条曲导线运动，且始终通过一定点而形成的曲面C.一直母线沿着一曲导线和一直导线运动，且始终平行于导平面而形成的曲面D.一直母线沿着一条曲导线和一条直导线运动，且始终平行于一导线而形成的曲面【参考答案】: B2.供热水干管应用沿水流方向上升的坡度（），在末端最高点设置自动排气阀，以排除空气。

A.i＝0.001B.i＝0.002C.i＝0.003D.i＝0.005【参考答案】: C3.字母和数字的投影写在剖切线的下方表示（）A.向下投射B.向上投射C.绘图位置D.断面图名【参考答案】: A4.在画图时，两条平行线之间的净距不宜小于（）A.0.5mmB.0.6mmC.0.7mmD.0.8mm【参考答案】: C5.纵轴是指建筑物的长轴，其编号是以阿拉伯数字标注的（）A.对B.错【参考答案】: A6.球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（）A.圆形的最下面B.圆形的最上面C.圆形的最左边D.圆形的最右边【参考答案】: A7.在重合断面图中，断面轮廓线应采用（）画出。

A.粗实线B.细实线C.中实线D.虚线【参考答案】: B8.建筑立面图是平行于建筑物各方向外表立面的正投影图（）A.对B.错【参考答案】: A9.用来表明建筑工程地域内的自然环境和规划设计的总体布局的是（）A.建筑总平面图B.结构施工图C.设备施工图D.建筑施工图【参考答案】: A10.为了使得视图清晰，在剖面上一定不要有虚线。

A.对B.错【参考答案】: B11.平面截切圆锥面时，平面平行于一条素线，则截交线为（）A.双曲线B.椭圆C.圆形D.抛物线【参考答案】: D12.建筑施工图中纵向定位轴线由下向上用大写拉丁字母编号，当字母数量不够时，应该（）A.借用数字B.停止编号C.断开图形在另一张内接着画D.用双字母或单字母加脚标【参考答案】: D13.假想用剖切面剖开形体，将处在观察者和剖切面之间的部分移去，将其余部分向相应的投影面投射，所得视图称为（）A.剖视图B.断面图C.局部投影图D.斜视图【参考答案】: A14.一点将线段分成两段，则两线段的水平投影之比不等于其原长之比。

建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。

窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。

（7）补画1—1阶梯剖面图。

5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。

被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。

（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。
