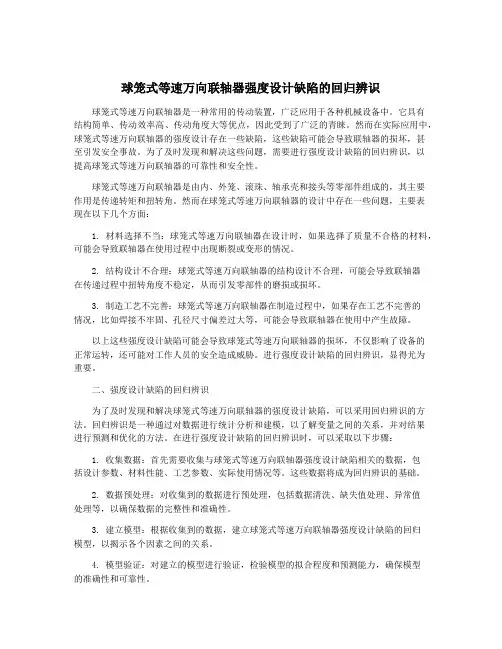

球笼式等速万向联轴器强度设计缺陷的回归辨识球笼式等速万向联轴器是一种常用的传动装置，广泛应用于各种机械设备中。
它具有结构简单、传动效率高、传动角度大等优点，因此受到了广泛的青睐。
然而在实际应用中，球笼式等速万向联轴器的强度设计存在一些缺陷，这些缺陷可能会导致联轴器的损坏，甚至引发安全事故。
为了及时发现和解决这些问题，需要进行强度设计缺陷的回归辨识，以提高球笼式等速万向联轴器的可靠性和安全性。
球笼式等速万向联轴器是由内、外笼、滚珠、轴承壳和接头等零部件组成的，其主要作用是传递转矩和扭转角。
然而在球笼式等速万向联轴器的设计中存在一些问题，主要表现在以下几个方面：1. 材料选择不当：球笼式等速万向联轴器在设计时，如果选择了质量不合格的材料，可能会导致联轴器在使用过程中出现断裂或变形的情况。
2. 结构设计不合理：球笼式等速万向联轴器的结构设计不合理，可能会导致联轴器在传递过程中扭转角度不稳定，从而引发零部件的磨损或损坏。
3. 制造工艺不完善：球笼式等速万向联轴器在制造过程中，如果存在工艺不完善的情况，比如焊接不牢固、孔径尺寸偏差过大等，可能会导致联轴器在使用中产生故障。
以上这些强度设计缺陷可能会导致球笼式等速万向联轴器的损坏，不仅影响了设备的正常运转，还可能对工作人员的安全造成威胁。
进行强度设计缺陷的回归辨识，显得尤为重要。
二、强度设计缺陷的回归辨识为了及时发现和解决球笼式等速万向联轴器的强度设计缺陷，可以采用回归辨识的方法。
回归辨识是一种通过对数据进行统计分析和建模，以了解变量之间的关系，并对结果进行预测和优化的方法。
在进行强度设计缺陷的回归辨识时，可以采取以下步骤：1. 收集数据：首先需要收集与球笼式等速万向联轴器强度设计缺陷相关的数据，包括设计参数、材料性能、工艺参数、实际使用情况等。
这些数据将成为回归辨识的基础。
2. 数据预处理：对收集到的数据进行预处理，包括数据清洗、缺失值处理、异常值处理等，以确保数据的完整性和准确性。

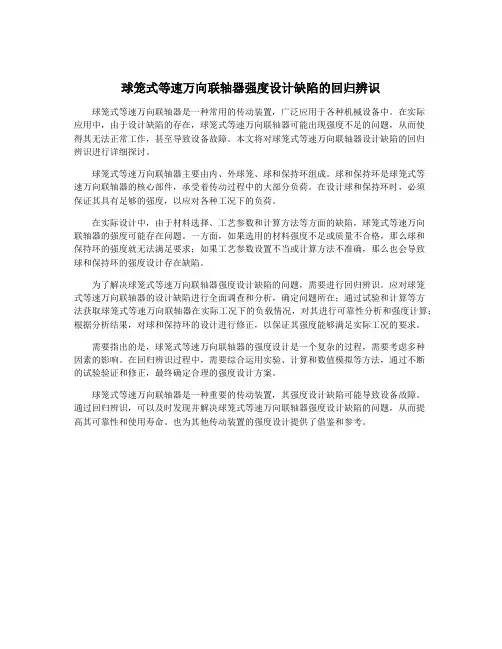

球笼式等速万向联轴器强度设计缺陷的回归辨识球笼式等速万向联轴器是一种常用的传动装置，广泛应用于各种机械设备中。
在实际应用中，由于设计缺陷的存在，球笼式等速万向联轴器可能出现强度不足的问题，从而使得其无法正常工作，甚至导致设备故障。
本文将对球笼式等速万向联轴器设计缺陷的回归辨识进行详细探讨。
球笼式等速万向联轴器主要由内、外球笼、球和保持环组成。
球和保持环是球笼式等速万向联轴器的核心部件，承受着传动过程中的大部分负荷。
在设计球和保持环时，必须保证其具有足够的强度，以应对各种工况下的负荷。
在实际设计中，由于材料选择、工艺参数和计算方法等方面的缺陷，球笼式等速万向联轴器的强度可能存在问题。
一方面，如果选用的材料强度不足或质量不合格，那么球和保持环的强度就无法满足要求；如果工艺参数设置不当或计算方法不准确，那么也会导致球和保持环的强度设计存在缺陷。
为了解决球笼式等速万向联轴器强度设计缺陷的问题，需要进行回归辨识。
应对球笼式等速万向联轴器的设计缺陷进行全面调查和分析，确定问题所在；通过试验和计算等方法获取球笼式等速万向联轴器在实际工况下的负载情况，对其进行可靠性分析和强度计算；根据分析结果，对球和保持环的设计进行修正，以保证其强度能够满足实际工况的要求。
需要指出的是，球笼式等速万向联轴器的强度设计是一个复杂的过程，需要考虑多种因素的影响。
在回归辨识过程中，需要综合运用实验、计算和数值模拟等方法，通过不断的试验验证和修正，最终确定合理的强度设计方案。
球笼式等速万向联轴器是一种重要的传动装置，其强度设计缺陷可能导致设备故障。
通过回归辨识，可以及时发现并解决球笼式等速万向联轴器强度设计缺陷的问题，从而提高其可靠性和使用寿命。
也为其他传动装置的强度设计提供了借鉴和参考。
探究球笼式等速万向节的球面配合球笼式等速万向节是一种广泛应用于汽车传动系统中的重要零部件，它能够有效地传递动力和扭矩，同时还能够适应车辆行驶时的各种转向角度和姿态，这使得汽车能够更加灵活地行驶。
球笼式等速万向节的球面配合是其关键部分之一，它决定了该零部件的使用寿命、运动平稳性和可靠性。
对球面配合的探究和研究具有重要的意义。
本文将对球笼式等速万向节的球面配合进行探究，分析其结构特点、工作原理和制造工艺，以期为该零部件的设计和制造提供参考和启发。
一、球笼式等速万向节的概述球笼式等速万向节又称作普通万向节，是一种常见的汽车传动系统零部件，它通常被用于传递发动机的动力和扭矩到车轮上，从而推动汽车行驶。
球笼式等速万向节由内外频轴、球笼、滚子、保持架和密封套等部件组成，其中球笼是其中的重要构成部分。
球笼式等速万向节的工作原理是通过球笼内的滚子与内外频轴上的凹槽相配合，从而传递动力。
滚子通过密封套将润滑脂封入球笼内，保持其润滑和密封。
当车辆转向时，球笼能够以一定的角度自由转动，从而适应车辆转向角度和姿态的变化。
二、球面配合的结构特点球笼式等速万向节的球面配合是其核心部件之一，其结构特点主要包括球面的形状、表面粗糙度和材料选择等方面。
1. 球面的形状球笼式等速万向节的球面一般为球形或者近似球形，其曲率能够确保与滚子的配合面能够保持正常接触，并且在转动时能够保持平稳的接触和传动。
2. 表面粗糙度3. 材料选择球笼式等速万向节的球面配合一般选择高强度、高硬度和耐磨损的金属材料，如合金钢、不锈钢等，以确保其能够承受高负载和长时间的工作。
三、球面配合的工艺制造球笼式等速万向节的球面配合的制造工艺主要包括数控车削、磨削和热处理等步骤。
数控车削用于精确加工球面的曲率和形状，磨削用于提高表面粗糙度的精度和光洁度，热处理用于提高材料的硬度和耐磨性。
1. 数控车削数控车削是球笼式等速万向节球面配合制造的关键工艺之一，通过数控车床，可以精确地控制加工的路径和进给速度，保证球面的精度和表面质量。

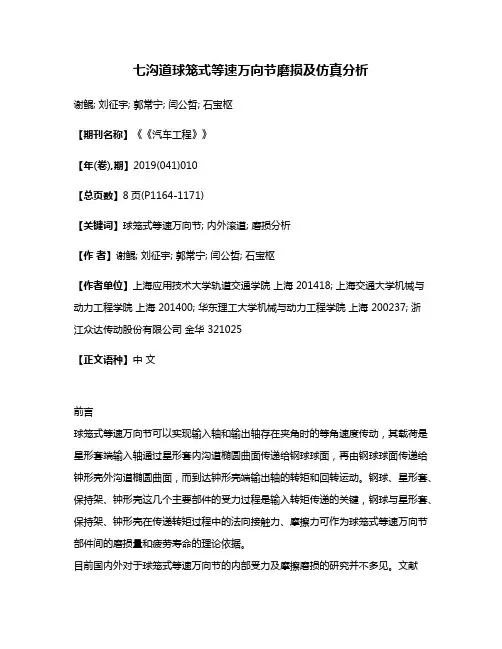

七沟道球笼式等速万向节磨损及仿真分析谢鲲; 刘征宇; 郭常宁; 闫公哲; 石宝枢【期刊名称】《《汽车工程》》【年(卷),期】2019(041)010【总页数】8页(P1164-1171)【关键词】球笼式等速万向节; 内外滚道; 磨损分析【作者】谢鲲; 刘征宇; 郭常宁; 闫公哲; 石宝枢【作者单位】上海应用技术大学轨道交通学院上海 201418; 上海交通大学机械与动力工程学院上海 201400; 华东理工大学机械与动力工程学院上海 200237; 浙江众达传动股份有限公司金华 321025【正文语种】中文前言球笼式等速万向节可以实现输入轴和输出轴存在夹角时的等角速度传动，其载荷是星形套端输入轴通过星形套内沟道椭圆曲面传递给钢球球面，再由钢球球面传递给钟形壳外沟道椭圆曲面，而到达钟形壳端输出轴的转矩和回转运动。
钢球、星形套、保持架、钟形壳这几个主要部件的受力过程是输入转矩传递的关键，钢球与星形套、保持架、钟形壳在传递转矩过程中的法向接触力、摩擦力可作为球笼式等速万向节部件间的磨损量和疲劳寿命的理论依据。
目前国内外对于球笼式等速万向节的内部受力及摩擦磨损的研究并不多见。
文献［1］中通过三维重构技术搭建了球笼式等速万向节的三维模型，并对其承受极限转矩时的内部接触应力进行有限元分析，最后对比两种极限工况的数值解；文献［2］中通过对七沟道球笼式等速万向节星形套和钟形壳圆弧形沟道曲率的解析，根据Hertz接触理论分别计算出沟道与钢球接触时的接触应力，进而探讨该类万向节优化设计的规律；文献［3］中对球笼式万向节内外滚道接触应力进行了有限元分析，得出内滚道的接触应力明显大于外滚道，内滚道更容易受到破坏。
但是，钢球在传递运动和转矩的过程中产生的摩擦力，以及由摩擦力产生的轴向窜动力、径向力、偏转转矩却很少有人研究，这些力的变化会直接影响万向节的磨损-疲劳寿命，而且其研究结果将对以后研究分析万向节内部的摩擦磨损有着非常重要的理论指导意义。

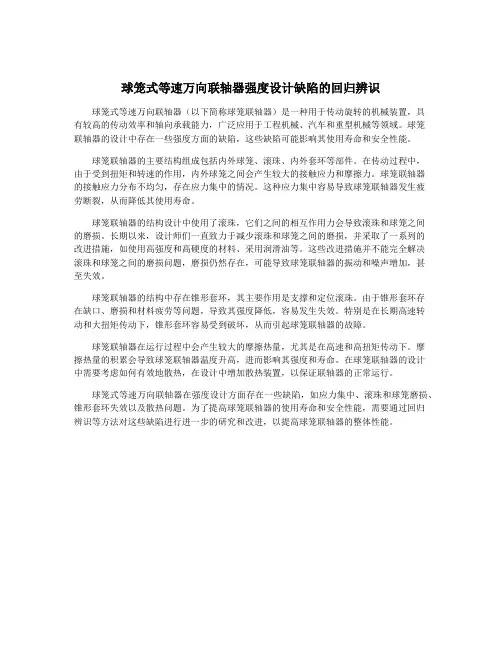

球笼式等速万向联轴器强度设计缺陷的回归辨识球笼式等速万向联轴器（以下简称球笼联轴器）是一种用于传动旋转的机械装置，具有较高的传动效率和轴向承载能力，广泛应用于工程机械、汽车和重型机械等领域。
球笼联轴器的设计中存在一些强度方面的缺陷，这些缺陷可能影响其使用寿命和安全性能。
球笼联轴器的主要结构组成包括内外球笼、滚珠、内外套环等部件。
在传动过程中，由于受到扭矩和转速的作用，内外球笼之间会产生较大的接触应力和摩擦力。
球笼联轴器的接触应力分布不均匀，存在应力集中的情况。
这种应力集中容易导致球笼联轴器发生疲劳断裂，从而降低其使用寿命。
球笼联轴器的结构设计中使用了滚珠，它们之间的相互作用力会导致滚珠和球笼之间的磨损。
长期以来，设计师们一直致力于减少滚珠和球笼之间的磨损，并采取了一系列的改进措施，如使用高强度和高硬度的材料、采用润滑油等。
这些改进措施并不能完全解决滚珠和球笼之间的磨损问题，磨损仍然存在，可能导致球笼联轴器的振动和噪声增加，甚至失效。
球笼联轴器的结构中存在锥形套环，其主要作用是支撑和定位滚珠。
由于锥形套环存在缺口、磨损和材料疲劳等问题，导致其强度降低，容易发生失效。
特别是在长期高速转动和大扭矩传动下，锥形套环容易受到破坏，从而引起球笼联轴器的故障。
球笼联轴器在运行过程中会产生较大的摩擦热量，尤其是在高速和高扭矩传动下。
摩擦热量的积累会导致球笼联轴器温度升高，进而影响其强度和寿命。
在球笼联轴器的设计中需要考虑如何有效地散热，在设计中增加散热装置，以保证联轴器的正常运行。
球笼式等速万向联轴器在强度设计方面存在一些缺陷，如应力集中、滚珠和球笼磨损、锥形套环失效以及散热问题。
为了提高球笼联轴器的使用寿命和安全性能，需要通过回归辨识等方法对这些缺陷进行进一步的研究和改进，以提高球笼联轴器的整体性能。
球笼式万向节等速原理你想啊，汽车在行驶的时候，那车轮可不是一直直愣愣地往前跑的。
有时候要转弯，有时候路面不平，车轮的角度那是变来变去的。
这时候呀，就轮到球笼式万向节上场啦。
球笼式万向节呢，就像是一个超级灵活的小关节。
它里面有好多的小零件，就像一群小伙伴在里面合作。
咱们先来说说这个球笼。
这个球笼就像是一个小房子，把其他的零件都给罩在里面。
它可不是随便罩着玩的，这个小房子的形状和结构可都是有讲究的。
它得保证里面的零件能够按照一定的规则运动。
再看看里面的钢球。
这些钢球可太可爱了，就像一群调皮的小弹珠。
它们在球笼里滚来滚去的。
当汽车的传动轴开始转动的时候，这些钢球就开始忙乎起来了。
它们的任务呢，就是要让动力能够顺利地传递到车轮上，不管车轮的角度怎么变。
那等速是怎么做到的呢？这就像是一场特别精准的配合。
你看啊，当车轮转弯的时候，外侧的车轮要走的路程比内侧的车轮长。
这就好比两个人一起跑步，一个人在弯道的外侧，一个人在弯道的内侧，外侧的人肯定要跑更远的路。
在汽车里呢，球笼式万向节就会调整自己的状态。
那些钢球会根据车轮的角度变化，自动地调整自己的位置。
它们就像是一群聪明的小助手，让动力在传递的过程中，不管是到外侧车轮还是内侧车轮，速度都是一样的。
就好像是一场魔法表演一样。
不管汽车的姿态怎么变化，球笼式万向节都能稳稳地保证动力的等速传递。
你可以想象成一个超级灵活的小机器人，不管你怎么摆弄它，它都能按照你的要求把东西准确地送到目的地。
而且呀，这个球笼式万向节还特别的耐用呢。
它就像一个吃苦耐劳的小战士，在汽车的底盘下面默默奉献。
不管是在坑坑洼洼的土路上，还是在平坦的高速公路上，它都在那里努力工作着。
有时候我就想啊，发明这个球笼式万向节的人可真是个天才。
他就像是一个超级魔法师，把这些简单的零件组合在一起，就创造出了这么神奇的东西。
这就告诉我们呀，生活中的很多东西看起来很复杂，其实只要我们用心去了解，就会发现它们背后都有着很有趣的原理呢。
创作编号：BG7531400019813488897SX创作者：别如克*毕业设计说明书伸缩型球笼式等速万向节设计系 (院): 机械工程系专业：机械制造与自动化班级: 08112学号：22姓名:0.0指导教师：0.0成都工业学院2010年5月25日摘要伸缩型球笼式等速万向节是汽车的关键部件之一，它直接影响车辆的转向驱动性能。
本设计根据在汽车传动系统的结构的布置，确定球笼式等速万向节的结构特点与参数等。
对球笼式等速万向节的等速性、运动规律、受力情况、效率和寿命进行了深入分析。
对重要零件进行了材料的选择和工艺性分析。
并且运用三维制图软件Pro-e和二维制图软件caxa，进行了辅助分析。
关键词等速万向节汽车设计分析效率使用寿命软件ABSTRACTTelescopic type of ball cage patterned constant speed universal joint is one of the key components of cars, which directly affect vehicles to drive performance.This design according to the structure in auto transmission system, to determine the layout of ball cage patterned constant speed universal joint structure characteristics and parameters etc. Of ball cage patterned constant speed universal joint of constant sex, motion, stress, efficiency and analyzes the service life.An important part of the analysis of the choice of materials and workmanship. And to use 3d drawing software Pro - e and 2d graphics software caxa, the auxiliary analysis.Keywords: rzeppa constant velocity joins; Car; Design; Analysis; Efficiency; Service life; software.目录摘要 (1)0 引言 (6)0.1 汽车万向节与传动轴技术发展综述 (6)0.2 球笼式等速万向节的发展状况 (7)0.3 球笼式等速万向节的润滑及密封技术现状 (8)1 万向节结构与设计参数确定 (8)1.1 结构选择 (9)1.2 等速证明 (11)1.3 等速万向节等速的保证 (12)1.4参数确定 (14)1.4.1 万向节轴径和钢球直径 (14)1.4.2 钢球回转中心径 (16)1.4.3 筒形外壳沟道沟槽形状及设计参数 (17)1.4.4 沟道偏心距 (18)1.4.5 万向节基本尺寸的确定 (19)2 万向节运动分析与力学分析 (22)2.1 钢球的运动分析 (22)2.1.1 钢球的运动轨迹 (22)2.1.2 钢球沿y轴方向运动 (25)创作编号：BG7531400019813488897SX创作者：别如克*2.1.3 钢球沿径向运动 (26)2.1.4 钢球的切向速度与切向加速度 (27)2.2 万向节受力分析 (28)2.2.1 钢球位置计算 (28)2.2.2 钢球运动平面与原始平面对应半径的夹角 (30)2.2.4 椭圆上各钢球的圆周力 (31)2.3 保持架运动和受力分析 (32)3 万向节主要零件的材料选择及工艺流程 (33)3.1 筒形外壳 (34)3.1.1 筒形外壳材料的选择 (34)3.1.2 筒形外壳工艺流程 (34)3.2 球笼 (36)3.2.1 球笼材料的选择 (36)3.3 星形套 (38)3.3.1 星形套材料选择 (38)3.3.2 星形套工艺流程 (38)3.4 半轴 (40)3.4.1 半轴材料的选择 (40)3.5 钢球 (40)3.5.1 钢球材料选择 (40)3.6 星形套与半轴的固定 (41)4 制造技术 (41)5 球笼式万向节的润滑 (42)6 等速万向节的效率 (43)6.1效率公式的推导; (43)6.2 扭矩损失公式的推导: (44)6.3 钢球与内外滚道之间的摩擦损失： (44)6.4 钢球与保持架之间的摩擦损失： (45)6.5 外滚道与保持架之间的摩擦损失： (46)6.6 内滚道与保持架之间的摩擦损失： (46)7 万向节寿命分析 (47)8 设计总结 (52)10 谢词 (53)11 参考文献 (55)0 引言0.1 汽车万向节与传动轴技术发展综述在汽车传动系和驱动系中，万向节和传动轴作为一种重要的工程部件获得了广泛的应用。

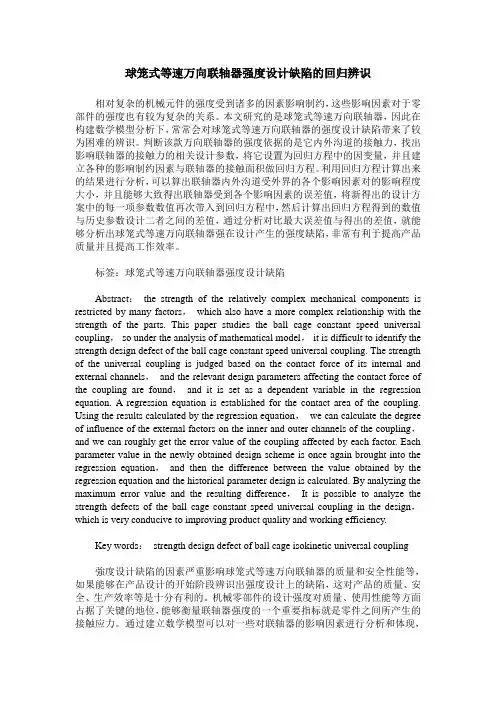

球笼式等速万向联轴器强度设计缺陷的回归辨识相对复杂的机械元件的强度受到诸多的因素影响制约，这些影响因素对于零部件的强度也有较为复杂的关系。
本文研究的是球笼式等速万向联轴器，因此在构建数学模型分析下，常常会对球笼式等速万向联轴器的强度设计缺陷带来了较为困难的辨识。
判断该款万向联轴器的强度依据的是它内外沟道的接触力，找出影响联轴器的接触力的相关设计参数，将它设置为回归方程中的因变量，并且建立各种的影响制约因素与联轴器的接触面积做回归方程。
利用回归方程计算出来的结果进行分析，可以算出联轴器内外沟道受外界的各个影响因素对的影响程度大小，并且能够大致得出联轴器受到各个影响因素的误差值，将新得出的设计方案中的每一项参数数值再次带入到回归方程中，然后计算出回归方程得到的数值与历史参数设计二者之间的差值，通过分析对比最大误差值与得出的差值，就能够分析出球笼式等速万向联轴器强在设计产生的强度缺陷，非常有利于提高产品质量并且提高工作效率。
标签：球笼式等速万向联轴器强度设计缺陷Abstract：the strength of the relatively complex mechanical components is restricted by many factors，which also have a more complex relationship with the strength of the parts. This paper studies the ball cage constant speed universal coupling，so under the analysis of mathematical model，it is difficult to identify the strength design defect of the ball cage constant speed universal coupling. The strength of the universal coupling is judged based on the contact force of its internal and external channels，and the relevant design parameters affecting the contact force of the coupling are found，and it is set as a dependent variable in the regression equation. A regression equation is established for the contact area of the coupling. Using the results calculated by the regression equation，we can calculate the degree of influence of the external factors on the inner and outer channels of the coupling，and we can roughly get the error value of the coupling affected by each factor. Each parameter value in the newly obtained design scheme is once again brought into the regression equation，and then the difference between the value obtained by the regression equation and the historical parameter design is calculated. By analyzing the maximum error value and the resulting difference，It is possible to analyze the strength defects of the ball cage constant speed universal coupling in the design，which is very conducive to improving product quality and working efficiency.Key words：strength design defect of ball cage isokinetic universal coupling強度设计缺陷的因素严重影响球笼式等速万向联轴器的质量和安全性能等，如果能够在产品设计的开始阶段辨识出强度设计上的缺陷，这对产品的质量、安全、生产效率等是十分有利的。
技术创新138 2015年21期球笼式等速万向节运动受力分析及应用王林林王瑛保定长城汽车桥业有限公司，河北保定 071000摘要：万向传动轴一般是由万向节,传动轴和中间支承组成.主要用于在工作过程中相对位置不断改变的两根轴间传递转矩和旋转运动.万向传动轴设计应满足如下基本要求:保证所连接的两根轴相对位置在预计范围内变动时,能可靠地传递动力.保证所连接两轴尽可能等速运转.由于万向节夹角而产生的附加载荷,振动和噪声应在允许范围内.传动效率高,使用寿命长,结构简单,制造方便,维修容易等.变速器或分动器输出轴与驱动桥输入轴之间普遍采用十字轴万向传动轴.在转向驱动桥中,多采用等速万向传动轴.当后驱动桥为独立的弹性,采用万向传动轴.关键词：球笼式；万向节；受力分析；应用中图分类号：U463.216.3 文献标识码：A 文章编号：1671-5780(2015)21-0138-021 球笼式等速万向节的润滑及密封技术现状卫视球笼式等速万向节都能可靠的正常工作，必须使其保持良好的润滑状态，否则就会造成金属元件的直接接触，加剧万向节原件的磨损或擦伤，降低其工作寿命。
因此对此种万向节的润滑、密封应给与足够的重视。
球笼式等速万向节所才用的润滑剂主要取决于转速和角度。
在转速髙达150〇r/inin时，使用一种优良的油脂，这种油脂能防锈。
若转速和角度都较大时，则使用润滑油。
同时，万向节的密封装置应包成润滑剂步泄漏。
常用筒式波纹型橡胶密封罩。
2 万向节结构与设计参数确定2.1 结构选择伸缩型球笼式万向节结构与一般球笼式相近，仅仅外滚道为直糟。
在传递转矩时，星形套与筒形壳可以沿轴向相对移动，故可省去其他万向传动装置的清动花键。
这不仅结构筒单，而且由于轴向相对移动是通过钢球沿内、外滚道滚动实现的，所以与清动花键相比，其滚动阻力小，传动效率髙。
这种万向节允许的工作最大夹角为20°。
RzeppaS球笼式万向节主要应用于转向驱动桥中，目前应用较少。
球笼式等速万向节及总成球笼式等速万向节及总成（Constant Velocity Joint，简称CVJ）是一种广泛应用于汽车和工程机械中的传动装置。
它具有角度传动可靠性高、运动平稳、扭矩传递效率高等特点，因此在各类车辆中都得到了广泛应用。
下面将对球笼式等速万向节及总成进行详细介绍。
1.构造原理球笼式等速万向节及总成由内套、外套、球笼、滚柱组成。
内套和外套之间装有一定数量的滚动球，使得内套和外套能够以任意角度传递动力。
内套与传动轴相连，外套与驱动轮之间通过一根短轴相连，使得传动轴和驱动轮之间能够相对运动而不影响传动效果。
2.工作原理当传动轴和驱动轮之间有一定的相对角度时，内套和外套之间的滚动球会随之发生倾斜。
由于滚动球的倾斜，使得滚动姿态发生变化，保持传动轴与驱动轮之间的平稳传动。
在传动中，滚动球会始终保持自由滚动，使得万向节具有高效率的扭矩传递能力。
3.优点（1）传动可靠性高：由于滚动球的存在，使得内套和外套能够以任意角度传递动力，有效降低传动系统的传递误差，提高传动可靠性。
（2）运动平稳：球笼式等速万向节及总成在工作过程中，滚动球能够均匀分配载荷，使得传动过程更加顺畅，运动更加平稳。
（3）扭矩传递效率高：滚动球的设计使得扭矩传递的效率更高，提高整个传动系统的工作效率。
（4）使用寿命长：球笼式等速万向节及总成采用优质材料制造，经过精确加工和热处理，具有较长的使用寿命。
4.应用领域球笼式等速万向节及总成广泛应用于各类汽车和工程机械中，如轿车、卡车、客车、挖掘机、装载机等。
它主要用于连接传动轴和驱动轮，使得传动系统能够平稳传递扭矩和实现角度传动。
球笼式等速万向节及总成具有耐用、可靠等优点，适应各种复杂的工况环境，是传动系统中不可或缺的重要部件。
总之，球笼式等速万向节及总成是一种应用广泛的传动装置，具有角度传动可靠性高、运动平稳、扭矩传递效率高等特点。
它在汽车和工程机械等领域中扮演着重要的角色，为各类车辆的传动系统提供了可靠的动力传递保障。
毕业设计说明书课题：球笼式万向节的结构设计与传动效率分析摘要球笼式等速万向节是汽车工业中十分重要的部件之一，对其行结构设计和效率分析，对提升车辆的动力性能具有十分重要的意义。
本文在对车辆动力性能需求进行分析的基础上，对Birfield型球笼式等速万向节的结构进行了系统性的设计，对钢球的运动轨迹、钢球的径向速度、加速度和轴向速度、加速度进行了研究，深入研究了钢球受力和保持架受力情况以及钢球与保持架、钢球与内外滚道间的摩擦扭矩，建立一套受力与输入扭矩、偏转角；效率与摩擦系数、偏转角之间关系数学模型。
利用二维制图软件CAD、三维制图软件PRO/E对设计的万向节进行二维和三维建模，利用仿真软件MATLAB对钢球受力、保持架受力，钢球与内外滚道间的摩擦扭矩、保持架与钢球之间的摩擦扭矩进行仿真。
仿真结果表明本文模型与实际应用中的实体相吻合，对车辆制造具有一定的指导意义。
关键词等速万向节结构设计运动分析受力分析效率仿真分析AbstractRzeppa constant velocity joint is one of the important parts in the automobile industry.Its structure and efficiency is very important for the performance of the vehicle.This article is based on the dynamic performance of the vehicle.The structure of Birfield type ball cage constant velocity universal joint has carried on the systematic design. The motion trajectory of steel ball, steel ball axial and radial velocity, acceleration and velocity and acceleration are studied, The in-depth study on the stress of steel ball and cage stress distribution and ball and cage, ball and friction torque between the inner and outer raceway,To establish a setof the mathematical of the relationship between of force and input torque andAngle of deflection, relationship between efficiency and deflection Angle, friction coefficient.Using Two-dimensional drawing software CAD, three-dimensional mapping software PRO / E gimbal design two-dimensional and three-dimensional modeling, Using the simulation software MATLAB to the steel ball bearing, cage bearing, steel ball and the friction torque between the inner and outer raceway, between cage and steel friction torque are simulated. Simulation results show that the proposed model and the practical application of consistent entity has certain guiding significance for the vehicle manufacturer.Keywords: Rzeppa constant velocity joint; The structure design; Motion analysis ; Stress analysis; efficiency ;Simulation analysis.目录摘要 (1)1 引言 (4)1.1 课题研究的来源、内容及意义 (4)1.2 万向节的种类与发展 (4)1.3 球笼式万向节的国内外现状 (5)2 球笼式万向节的结构以及主要参数设定 (7)2.1 结构介绍及工作原理 (7)2.2 等速原理 (8)2.3 主要参数设定 (8)2.3.1 轴径的基本参数 (8)2.3.2 钢球的基本参数 (9)2.3.3 钟形壳的基本参数 (9)2.3.4 球笼（保持架）的基本参数 (9)2.3.5 星形套基本参数 (10)2.3.6 沟道偏心距 (10)3 球笼式万向节的运动分析 (10)3.1 钢球的运动分析 (10)3.1.1 钢球的运动轨迹 (10)3.1.2 钢球在径向与轴向的运动 (13)3.2 保持架的运动分析 (15)4 球笼式万向节的受力分析 (15)4.1 钢球的受力分析 (15)4.2 保持架的受力分析 (16)4.2.1 保持架与钢球之间的受力 (16)4.2.2 保持架与内、外滚道之间的受力 (17)5 球笼式万向节的润滑 (17)6 球笼式万向的效率分析 (18)6.1 效率损失的主要形式 (18)6.2 效率公式的推导 (19)6.3 钢球与内、外滚道之间的摩擦扭矩 (20)6.4 保持架与钢球之间的摩擦扭矩 (21)6.5 保持架与内外滚道之间的摩擦扭矩 (21)7 仿真结果分析 (22)7.1 受力仿真 (23)7.2 摩擦扭矩仿真 (24)7.3 效率仿真 (25)8 设计感想 (26)9 谢词 (26)10 参考文献 (27)11 附录 (28)1引言1.1 课题研究的来源、内容及意义课题来源：江苏省自然科学基金面上研究项目（BK20131221）：《基于工况的电动汽车轮边驱传动系统动态能耗机理研究》。
探究球笼式等速万向节的球面配合1. 引言1.1 球笼式等速万向节的概念球笼式等速万向节是一种常用于汽车传动系统中的重要零件，其作用是传递动力并实现轮胎与变速箱之间的连接。
球笼式等速万向节由外套管、球笼和内部的球面配合组成，其中球面配合是球笼式等速万向节中至关重要的部分。
球面配合通过球面与内套的接触，实现传动力的传递和角度的变化，保证传动系统的正常运转。
在球笼式等速万向节中，球面配合的设计和加工质量直接影响着整个传动系统的性能和可靠性。
对球面配合进行精准的设计和加工至关重要。
通过合理选择球面配合的尺寸和形状，可以提高传动效率，减少动力损失，延长零件寿命。
球笼式等速万向节中的球面配合扮演着至关重要的角色，其设计、加工质量和性能直接关系着传动系统的稳定性和可靠性。
对球面配合的研究和优化至关重要，以确保传动系统的正常运行。
1.2 球面配合的重要性球面配合是球笼式等速万向节中至关重要的一环。
它通过确保球面之间的良好配合，实现了转动部件之间的稳定传动，并承受较大的轴向和径向载荷。
球面配合的质量直接影响到万向节的使用寿命和性能稳定性，因此在设计和加工过程中必须非常重视。
球面配合在球笼式等速万向节中起着不可替代的作用。
只有充分认识到其重要性，并采取有效的设计、加工和检测措施，才能确保球笼式等速万向节的性能和可靠性达到最佳状态。
2. 正文2.1 球面配合的原理球面配合的原理是指在球笼式等速万向节中，球面配合是指由两个球面构成的配合形式。
球面上分布着无数个球体，当两个球体接触时，通过滚动的方式实现传递力和转动的功能。
这种原理能够使得球笼式等速万向节在高速转动的情况下仍然保持稳定且具有良好的传动效果。
在球面配合中，重点考虑的是球面的几何形状和尺寸，以及配合面的加工精度和表面质量。
球面配合的原理是利用两个球面的圆心与半径相同的性质，使得两个球面在接触时可以完美地嵌合在一起，从而实现顺畅的滚动运动。
球面配合还可以通过润滑剂减少摩擦损耗，保证配合部件的使用寿命和运转效率。

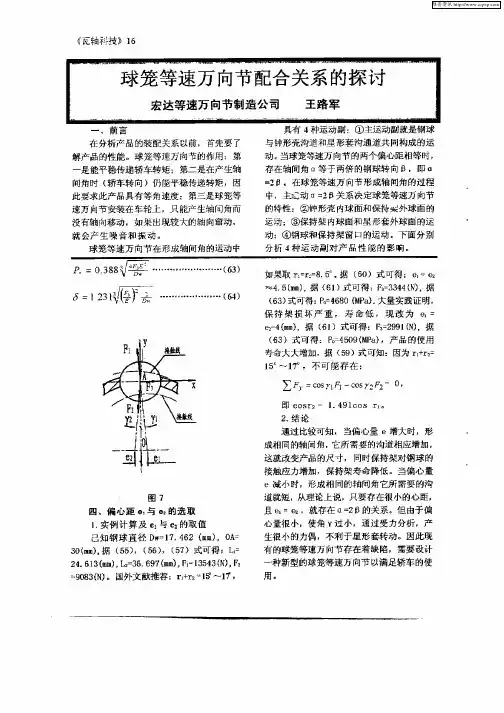

研究·开发!"!""#$#!球笼式等速万向节由内环、保持架、外环及六个钢球组成，它通过钢球和内、外环椭圆沟道来传递运动和力。
过万向节轴线的平面中，!"#!$%%"&’()*端的沟道呈圆弧型，+,"#+&-.%/,001/)"&’()*端的沟道与轴线平行，如图2、图3。
!"、+,"端的内环及外环椭圆沟道底径圆中心!和"等距离地偏置在等速万向节中心#的两侧##!4#"*，钢球中心$到!、"两点的距离相等#$!4$"*，以满足万向节输入角速度等于输出角速度526。
万向节的六个钢球由保持架固定，在与内、外环椭圆沟道装配后形成的空间内传递运动和扭矩。
球笼式等速万向节的结构形式使钢球具有自动定心功能，其内、外环椭圆沟道与钢球的啮合对万向节的使用性能有很大的影响。
设计上，钢球在内、外环椭圆沟道中无侧隙啮合的啮合压力角为789，但由于加工制造中的误差和运动间隙的存在，使上述无侧隙啮合条件得不到完全满足，结果不但万向节等速性受到影响，而且在回转方向还会产生冲击、噪声等，因此在产品设计时应严格控制钢球在椭圆沟道中的啮合关系。
!钢球中心圆直径对钢球与沟道啮合的影响球笼式等速万向节钢球的尺寸、形状、位置公差值与其它部件相比其值要小近一个数量级，因此，在分析钢球与内、外环椭圆沟道的配合间隙时可略去钢球的公差，把钢球看成理想零件。
球笼式等速万向节的内、外环六个椭圆沟道的形位公差和分度公差最终使万向节装配后钢球与椭圆沟道间的间隙减少，同时形位公差与相应的尺寸公差相比要小得多，因此在分析钢球与沟道啮合的极限间隙时也可以略去内、外环椭圆沟道的分度公差和形位公差。
在图:中，钢球和内环截形椭圆沟道的配合没有考虑截形椭圆沟道中心位置误差，当外环截形椭圆沟道的长半轴、短半轴达到极限时，钢球移动量达到最大，这时钢球中心到椭圆中心的距离!2536为式中"———椭圆半轴的公差%、&———外环沟道截形椭圆沟道长、短半轴’;———钢球半径考虑到内、外环截形椭圆沟道中心位置公差"2，则当内、外环截形椭圆长、短半轴达到极限且内、外环椭圆中心也达到极限时，钢球在径向方向的间隙达到最大，这时钢球中心的最大变动量(为(4!2<!2)=!3<!3)=3"2式中!2)、!3>———公称尺寸下钢球中心至椭圆中心的距离在极限尺寸情况下钢球中心发生变化，也即六摘要：对球笼式等速万向节的钢球与沟道啮合进行了比较详细的分析，描述了零件的设计公差对钢球中心圆直径和压力角的影响关系，提供了校核万向节回转间隙的一种方法，为进一步研究等速万向节的噪声和振动提供了依据。
球笼式等速万向联轴器强度设计缺陷的回归辨识1. 引言1.1 研究背景球笼式等速万向联轴器是工程领域中常用的传动元件，其具有承载能力大、传递扭矩平稳等优点，在机械传动系统中广泛应用。
在长期的工程实践中，研究人员发现球笼式等速万向联轴器存在一些强度设计缺陷，这些缺陷可能会导致联轴器的性能下降甚至发生故障。
对球笼式等速万向联轴器的强度设计缺陷进行深入研究和回归辨识具有重要意义。
在传统的设计中，可能存在对载荷计算不准确、材料选择不合理、制造工艺不完善等问题，导致球笼式等速万向联轴器的强度设计存在缺陷。
通过系统的分析和研究，可以为联轴器的设计和使用提供科学依据，提高其性能和可靠性。
为了更好地解决球笼式等速万向联轴器的强度设计缺陷问题，本文将结合回归辨识方法和实验验证，对其进行全面分析和研究，为设计改进建议提供科学依据。
通过本次研究，我们旨在为球笼式等速万向联轴器的设计和应用提供指导，提高其工作效率和安全性。
1.2 研究目的研究目的是为了探究球笼式等速万向联轴器强度设计缺陷的根源，并通过回归辨识方法进行深入分析，为该领域的工程设计提供可靠的参考依据。
通过对该问题的研究，可以揭示联轴器在运行过程中可能存在的强度设计缺陷，并提出相关的改进建议，从而提高联轴器的可靠性和安全性。
研究球笼式等速万向联轴器的工作原理，有助于加深对该机构的认识，为进一步优化设计和改进提供理论支持。
通过实验验证和结论总结，可以验证研究结果的可靠性，并为未来的相关研究提供参考。
本研究的目的是为了深入探讨球笼式等速万向联轴器强度设计缺陷这一重要问题，为相关领域的发展和应用提供科学依据和技术支持。
1.3 研究意义球笼式等速万向联轴器是传动系统中常用的一种联轴器，其在机械传动中起着至关重要的作用。
对球笼式等速万向联轴器的强度设计缺陷进行回归辨识研究具有重要的实际意义和理论意义。
1. 提高传动系统的稳定性和可靠性：球笼式等速万向联轴器在传动系统中承担着传递转矩和角度偏差的重要角色，如果设计存在缺陷会导致联轴器的故障，从而影响传动系统的正常运行。
球面副间隙对外球笼耐久性寿命的影响与对策
吴望才
【期刊名称】《机械工程师》
【年(卷),期】2024()5
【摘要】为了改善球面副轴向间隙,分析了球面副间隙对外球笼耐久性寿命的影响,得出球面副径向间隙是形成轴向间隙并成4.9倍放大的关键因素。
通过数据计算分析,确定盲目调整钟形壳球道直径来减小直至消除轴向间隙的方式会导致不等速及不对称磨损。
提出了合理改善球面副间隙进而改善轴向间隙的方法,为外球笼的设计提供了依据和借鉴。
并推导出调整钟形壳球道直径、减小轴向间隙的合理范围计算公式,为实际生产提供了可供计算的数据化解决方案,为改善产品质量提供了可靠的方法。
【总页数】6页(P101-105)
【作者】吴望才
【作者单位】芜湖佳先传动轴有限公司
【正文语种】中文
【中图分类】TH133
【相关文献】
1.球笼式等速万向节轴向间隙形成的周向间隙分析
2.齿侧间隙对齿轮副使用寿命的影响及其调整的方法
3.含球面副间隙的空间并联机构动态特性
4.在高度近视合并
白内障治疗中改良性超声乳化手术的治疗效果研究5.考虑球面副润滑间隙的空间并联机构动力学建模与响应分析
因版权原因，仅展示原文概要，查看原文内容请购买。
