下载文档原格式

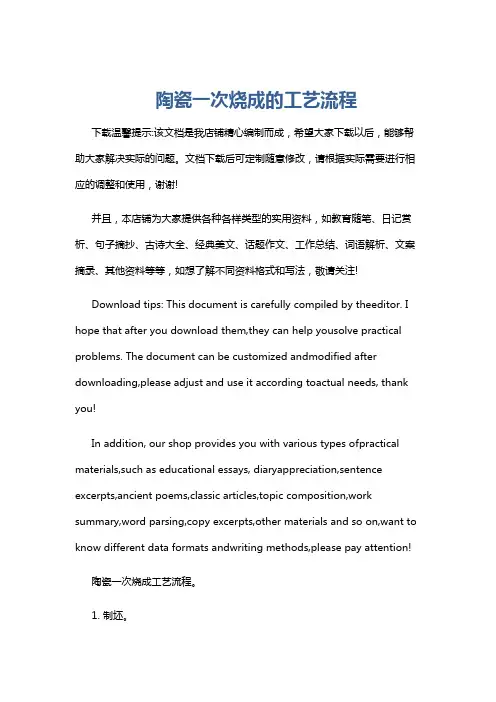

陶瓷一次烧成的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷一次烧成工艺流程。
1. 制坯。
根据产品形状和尺寸设计模具。

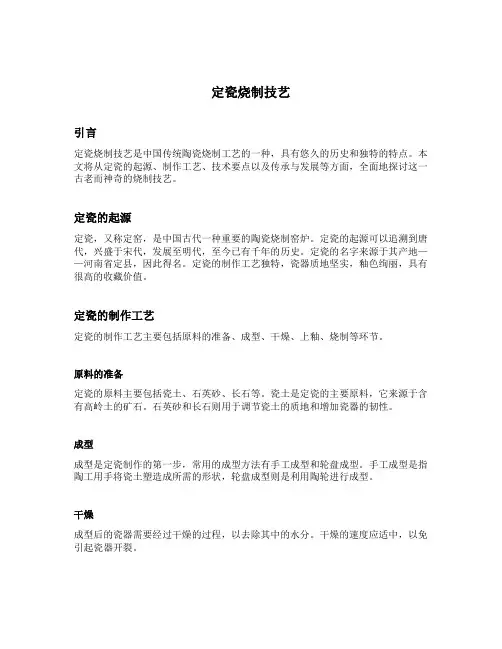

定瓷烧制技艺引言定瓷烧制技艺是中国传统陶瓷烧制工艺的一种，具有悠久的历史和独特的特点。
本文将从定瓷的起源、制作工艺、技术要点以及传承与发展等方面，全面地探讨这一古老而神奇的烧制技艺。
定瓷的起源定瓷，又称定窑，是中国古代一种重要的陶瓷烧制窑炉。
定瓷的起源可以追溯到唐代，兴盛于宋代，发展至明代，至今已有千年的历史。
定瓷的名字来源于其产地——河南省定县，因此得名。
定瓷的制作工艺独特，瓷器质地坚实，釉色绚丽，具有很高的收藏价值。
定瓷的制作工艺定瓷的制作工艺主要包括原料的准备、成型、干燥、上釉、烧制等环节。
原料的准备定瓷的原料主要包括瓷土、石英砂、长石等。
瓷土是定瓷的主要原料，它来源于含有高岭土的矿石。
石英砂和长石则用于调节瓷土的质地和增加瓷器的韧性。
成型成型是定瓷制作的第一步，常用的成型方法有手工成型和轮盘成型。
手工成型是指陶工用手将瓷土塑造成所需的形状，轮盘成型则是利用陶轮进行成型。
干燥成型后的瓷器需要经过干燥的过程，以去除其中的水分。
干燥的速度应适中，以免引起瓷器开裂。
上釉上釉是定瓷制作中的重要环节。
釉料主要由石英砂、长石和其他辅助材料组成，通过涂刷或浸泡的方式施加在瓷器表面。
上釉后的瓷器表面会形成一层光滑、坚硬的釉面，不仅可以增加瓷器的美观度，还可以提高瓷器的耐用性。
烧制烧制是定瓷制作的最后一步，也是最关键的一步。
定瓷的烧制温度较高，一般在1200℃以上。
烧制过程中需要控制炉温、燃料和氧气的供应等因素，以确保瓷器在高温下能够均匀地烧结，形成致密的结构。
技术要点定瓷的制作过程中，有一些技术要点需要特别注意。
1.瓷土的选择：瓷土的选择对定瓷的质量有着重要的影响。
优质的瓷土应具有较高的黏度和塑性，以便于成型和调控形状。
2.釉料的配方：釉料的配方也是定瓷制作中的关键。
不同的釉料配方会产生不同的颜色和质感，需要根据瓷器的用途和风格进行选择。
3.烧制温度的控制：烧制温度的控制是定瓷制作中最重要的一环。
过高的温度会导致瓷器变形或烧坏，过低的温度则无法使瓷器完全烧结。
陶瓷加工烧制工艺流程陶瓷加工与烧制工艺是将陶瓷原料经过一系列的处理和工艺操作，最终形成成品陶瓷的过程。
下面将详细介绍一下陶瓷加工烧制工艺流程。
首先是原料的准备。
陶瓷原料主要包括粘土、瓷石、石英等。
这些原料需要进行筛分和选择。
首先将原料进行筛分，除去杂质和过粗或过细的颗粒。
然后进行混合，将合适比例的原料进行混合，以保证最终成品的质量稳定。
接下来是造型。
根据陶瓷制品的要求，将混合好的陶瓷原料进行造型。
造型通常分为手工造型和机械造型两种方式。
手工造型需要高度的技巧和经验，而机械造型则使用模具和机器设备来完成。
然后是干燥。
在造型完成后，陶瓷制品需要经过干燥的过程。
这是为了去除制品中的水分，以防止烧制时产生爆炸或变形。
干燥的方式通常是自然风干或者利用热风进行加速干燥。
接下来是修整和装饰。
在干燥完成后，陶瓷制品可能会有一些不平整或者不完整的地方，需要进行修整。
修整通常使用刀具或者砂纸进行修整。
而装饰则是为了美化陶瓷制品。
装饰方式多种多样，包括彩绘、贴花、压花等。
然后是烧制。
烧制是陶瓷加工的关键步骤，它会对陶瓷制品的性能和质量产生重要影响。
烧制过程主要分为干燥烧制和高温烧制两个阶段。
干燥烧制是将陶瓷制品在低温下进行烧制，以去除其中的有机物和水分。
而高温烧制则是将陶瓷制品在高温下进行烧制，使其形成致密坚硬的结构。
最后是冷却和包装。
在烧制完成后，陶瓷制品需要进行冷却，以避免因突然冷却而产生开裂。
冷却的时间通常需要数小时甚至数天。
冷却完成后，陶瓷制品便可以进行包装和质检。
包装通常采用纸盒或者泡沫板进行包装，以保证在运输过程中不受损坏。
陶瓷加工烧制工艺流程是一个复杂而严谨的过程，需要考虑到各个环节的操作和参数控制，以保证最终产品的质量和性能。
通过不断的研究和实践，陶瓷制品的工艺流程正在不断完善，以满足不同领域的需求。
《陶瓷烧成工》复习题一、选择题1、按照陶瓷概念和用途，我们可将陶瓷制品分为以下两大类。
A、结构陶瓷和功能陶瓷B、陶器和瓷器C、传统陶瓷和新型陶瓷D、日用陶瓷和工业陶瓷2、我国陶瓷内陶器发展到瓷器的过程中，还经历了以下一个阶段。
A、带釉陶瓷B、原始瓷器C、青白瓷D、炻器3、青花和釉里红是我国代在景德镇瓷区首先烧制成的。
A、唐代 B、宋代 C、元代 D、明代4、细瓷器的吸水率一般是。
A、<3% B、<12% C、<1% D、<0.5%5、炻器的吸水率一般是。
A、<3% B、<12% C、<1% D、<5%6、功能陶瓷是具有以下功能的陶瓷材料。
A、电、光、声功能B、耐磨、耐热、高强度、低膨胀C、生物、化学功能D、电、磁、光、声热及生物、化学7、传统陶瓷是以下几种陶瓷材料的通称。
A、粗陶、精陶、瓷器B、日用陶瓷、工业陶瓷C、陶器、炻器和瓷器D、日用的陶瓷、建筑卫生陶瓷8、官、哥、定、钧、汝五大名窑是我国代的重要的瓷工业成就。
A、宋代 B、明代 C、唐代 D、元代9、我国在已经能烧制Fe2O3含量少，胎体致密的青瓷。
A、汉代 B、东汉晚期 C、唐代 D、隋代10、半导体陶瓷、压电陶瓷、铁氧体材料是。
A、结构陶瓷 B、氧化物陶瓷 C、功能陶瓷 D、非氧化物陶瓷11、母岩风化崩解后在原地残留下来的粘土是。
A、次生粘土 B、沉积粘土 C、原生粘土 D、高岭土12、膨润土、木节土、球土是。
A、硬质粘土 B、低可塑性粘土 C、高可塑性粘土 D、高岭土13、粘土主要矿物类型有以下三种能。
A、高岭土、膨润土、绢云母B、高岭土、膨润土、白云母C、多水高岭、蒙脱石、伊利石D、高岭石、蒙脱石、伊利石14、粘土原料中主要杂质矿物除碳酸盐及硫酸盐类，铁和钛的化合物，有机质外，还有。
A、长石B、石英C、石英和母岩残渣D、碱石15、影响粘土烧结的主要因素是粘土是。
A、颗粒组成B、化学组成C、颗粒组成和化学组成D、化学组成和矿物组成16、生产日用陶瓷一般选用含钾长石较多的钾钠长石。
陶瓷烧成工艺技术陶瓷烧成工艺技术是指将陶瓷原料经过成型、干燥等工序后，通过高温烧制，使其变为坚硬、致密、具有一定物理和化学性能的制品的过程和技术。
陶瓷烧成工艺技术主要包括烧成温度控制、烧成周期设计以及烧成气氛控制等方面。
首先，烧成温度控制是陶瓷烧成工艺中非常重要的一环。
陶瓷材料的烧成温度直接影响着制品的物理和化学性能。
过低的烧成温度无法使陶瓷材料充分熔化，从而导致制品的容易破碎和抗压强度低等问题。
而过高的烧成温度则会导致陶瓷制品变形、烧裂等问题。
因此，在烧成过程中，必须严格控制烧成温度，以确保陶瓷制品的质量。
其次，烧成周期的合理设计也对陶瓷制品的质量有着重要的影响。
烧成周期包括加热阶段、保温阶段和冷却阶段。
加热阶段是指将陶瓷原料从室温加热到烧成温度的过程。
在这一过程中，需要适当控制加热速率，避免因温度变化过快而导致制品破裂。
保温阶段是指将陶瓷制品在烧成温度下保持一定时间以使其均匀烧结的过程。
而冷却阶段则是将烧成完的陶瓷制品从高温环境中冷却下来的过程。
在这一过程中，需要逐渐降温，避免因温度变化过快而导致制品破裂。
最后，烧成气氛的控制也是影响陶瓷制品质量的重要因素之一。
烧成气氛是指在烧成过程中制造的气氛，包括氧气浓度、气氛性质等。
不同的陶瓷制品对烧成气氛有不同的要求。
例如，釉上瓷需要弱还原性的气氛，而瓷砖则需要强氧化性的气氛。
因此，在烧成过程中，需要控制燃烧炉内的气氛，并根据不同的陶瓷制品要求做出相应的调整。
综上所述，陶瓷烧成工艺技术是一门研究如何控制陶瓷材料在高温下进行烧结的技术。
通过合理设计烧成温度，烧成周期和烧成气氛，可以得到质量更加优良的陶瓷制品。
在实践中，还需要结合不同的陶瓷材料以及制品的特点，对烧成工艺技术进行进一步的优化和改进，以满足不断变化的市场需求。
陶瓷艺术的烧成方法陶瓷品制作完成后，还要经过烧制才能最终成为成品。
那么，你知道陶艺的烧成方法有哪些吗?以下是有我为大家整理的，希望能帮到你。
陶瓷的烧成方法1、素烧法：表面不上釉的作品，直接烧成称为素烧。
素烧可以保留陶瓷作品上的手工痕迹，显现材质的自然和本质的美。
陶的素烧温度为900~1150℃。
瓷的素烧温度为1100~1310℃。
2、本烧法：陶瓷作品坯体表面上釉后，用高温一次性烧成，使坯体完全烧结，釉料完全融化，称为本烧。
烧成温度为1100~1350℃。
3、釉烧法：釉烧分两次烧成，陶瓷坯体经过一次素烧后再上釉，用低温二次烧成，使釉完全融化，烧成温度为900~1000℃。
4、氧化焰法：调整烟道阀门，保证窑内空气充足，定时添加燃料，使燃料在空气中彻底烧尽，由于窑炉氧气充足，则形成氧化焰气氛5、还原焰法：当温度加速升温至高温阶段，放低烟道阀门，使窑炉供养不足，炉内碳素增加，形成还原焰气氛。
6、乐烧法：乐烧采用二次烧成的工艺技术。
第一次素烧，温度为700~900℃。
再上釉，用低温二次烧成。
7、盐烧法：坯体在高温时，将氯化钠直接撒入在燃烧的窑炉中，氯化钠开始挥发，产生纳蒸气，这种纳蒸汽同陶瓷坯体表面的铝与硅产生反应，熔融成釉形成带有肌理的透明釉。
8、熏烧法：熏烧采用素烧和烟熏二次完成的工艺技术。
在素烧完成后再选用木屑、树枝、报纸等作燃料产生浓烟，通过坯体表面的缝隙使碳素附着于作品表面，形成自然的斑迹效果。
9、柴烧法：一种用木柴直接烧陶的方法。
因柴火直接在体坯上留下自然的“火痕”和木柴燃烧后的灰烬落在作品表面形成的“落灰釉”，使得作品色泽温润且有变化。
烧制陶瓷工艺流程烧制陶瓷的关键因素是：泥、釉、火。
为什么有些陶、瓷器会莫明其妙的出现裂纹呢?为什么有时甚至会掉皮釉呢?这不外是在一定温度条件下泥和釉的收缩系数又称膨胀系数不相一致的结果。
有时人们亦会对这种缺陷特意加以利用，传统的开片釉及现代陶艺的一些肌理追求就是利用釉和泥收缩系数不相一致的原理配制出来的。
隧道窑烧成工安全操作规程隧道窑烧成工是陶瓷行业中重要的环节之一，确保烧成工操作安全是保证生产正常进行的关键。
本文将介绍隧道窑烧成工的安全操作规程，包括人身安全、设备安全以及环境安全等方面。
一、人身安全1.工作服装和防护用品在进行隧道窑烧成工作时，所有工作人员必须穿戴符合要求的工作服装和防护用品。
工作服装应符合行业标准，包括耐高温、绝缘等特性，避免对人身安全造成直接威胁。
防护用品包括防护眼镜、耳塞、口罩等，根据工作环境和岗位职责合理选择使用。
2.烧成工作操作规范烧成工作过程中，必须严格按照操作规范进行操作。
操作前，操作人员必须熟悉相关工艺流程和操作要求，并接受专业培训。
在操作过程中，必须按照规范操作，切勿擅自更改操作流程或违反规定操作，以免引发安全事故。
3.危险品管理隧道窑烧成过程中，可能涉及到一些危险品的使用和处理，如化学药剂等。
对于使用危险品的岗位人员，必须经过专门的培训，并持有相关证书。
同时，必须正确储存、使用和处理危险品，严禁私自倒空、混合等操作，确保操作人员和生产环境的安全。
4.应急预案和演练为应对突发情况和灾害事故，必须制定完善的应急预案，并进行定期演练。
应急预案应包括事故分类、应急处置流程、应急设备和装备的调配等内容。
同时，各岗位人员必须熟悉应急预案，并进行实际演练，提高应对突发情况的能力和应急处置水平。
二、设备安全1.设备维护和保养隧道窑烧成工涉及到使用大量的设备和机械，如窑炉、输送带等。
这些设备必须进行定期的维护和保养，确保其正常运行和安全可靠。
维护和保养工作应有专人负责，包括定期检查、润滑、更换磨损件等，避免因设备故障导致生产中断或安全事故的发生。
2.设备操作规范设备操作人员必须经过专业培训，并持有相关证书。
在操作设备之前，应仔细阅读设备操作手册，熟悉设备的结构和操作要点。
操作时，要严格按照规范操作，避免操作失误或违规操作导致设备故障或人身安全事故。
3.设备安全防护装置设备上应配备必要的安全防护装置，确保人身安全。
卫生陶瓷—烧制工艺流程卫生陶瓷是指用于卫生设备、卫生洁具制造的陶瓷材料。
它由陶瓷原料粉末经过成型、烧制等工艺制成。
下面是卫生陶瓷的烧制工艺流程的详细介绍。
1.原料准备：最常用的卫生陶瓷原料是瓷土和氧化铝。
瓷土是细粒的高岭土，氧化铝是氧化铝粉末。
在烧制工艺中，这些原料需要经过精细研磨和混合，以确保成品的光泽和均匀性。
2.成型：将混合好的原料制成成型坯体，常用的成型方法有干压成型和注浆成型。
干压成型是将原料粉末放入模具中，通过压力将其压实成形。
注浆成型是将原料粉末与水浆混合后灌入模具，通过振动和真空抽取将水分抽走形成坯体。
3.干燥：成型后的坯体需要经过干燥才能烧制。
常用的干燥方法有自然干燥和热风干燥。
自然干燥是将坯体放置在通风的环境中，通过空气对其进行干燥。
热风干燥是通过加热和送风设备，将热风对坯体进行干燥。
4.烧制：干燥后的坯体需要进行烧制。
烧制是将坯体置于高温环境中，使其发生化学变化从而形成陶瓷材料。
常用的烧制方法有窑炉烧制和隧道窑烧制。
窑炉烧制是将坯体放置在窑炉中，通过加热和控制温度，使坯体在特定的时间和温度下进行烧制。
隧道窑烧制是将坯体放置在一个贯穿整个生产线的隧道窑中，通过传送带将坯体从一个端口送入隧道窑，经过一段时间后从另一个端口取出，整个过程都处于高温环境中。
5.冷却：烧制后的陶瓷材料需要经过冷却才能进行下一步的处理。
冷却的目的是使陶瓷材料逐渐降温，防止其因温度过高而发生破裂。
6.配置釉料：烧制过程中，陶瓷表面需要涂上一层釉料，以提高其光泽和光滑度。
配制釉料需要选择合适的颜料和添加剂，并将其与适量的水进行混合和搅拌，直至形成均匀的釉料浆料。
7.釉料涂敷和装饰：陶瓷材料经过冷却后，将进行釉料涂敷和装饰。
涂敷釉料是将釉料均匀地涂抹在陶瓷表面，装饰是对陶瓷进行花纹、图案或颜色的装饰，常用的装饰方法有喷涂、刻画和贴花。
8.再次烧制：涂抹完釉料和进行装饰后，陶瓷材料需要再次进行烧制。
这次烧制的目的是将釉料烧成一层坚硬的琉璃层，使其与基体一体化，增强陶瓷的光泽和韧性。
《陶瓷烧成工》复习题一、选择题1、按照陶瓷概念和用途，我们可将陶瓷制品分为以下两大类。
A、结构陶瓷和功能陶瓷B、陶器和瓷器C、传统陶瓷和新型陶瓷D、日用陶瓷和工业陶瓷2、我国陶瓷内陶器发展到瓷器的过程中，还经历了以下一个阶段。
A、带釉陶瓷B、原始瓷器C、青白瓷D、炻器3、青花和釉里红是我国代在景德镇瓷区首先烧制成的。
A、唐代 B、宋代 C、元代 D、明代4、细瓷器的吸水率一般是。
A、<3% B、<12% C、<1% D、<0.5%5、炻器的吸水率一般是。
A、<3% B、<12% C、<1% D、<5%6、功能陶瓷是具有以下功能的陶瓷材料。
A、电、光、声功能B、耐磨、耐热、高强度、低膨胀C、生物、化学功能D、电、磁、光、声热及生物、化学7、传统陶瓷是以下几种陶瓷材料的通称。
A、粗陶、精陶、瓷器B、日用陶瓷、工业陶瓷C、陶器、炻器和瓷器D、日用的陶瓷、建筑卫生陶瓷8、官、哥、定、钧、汝五大名窑是我国代的重要的瓷工业成就。
A、宋代 B、明代 C、唐代 D、元代9、我国在已经能烧制Fe2O3含量少，胎体致密的青瓷。
A、汉代 B、东汉晚期 C、唐代 D、隋代10、半导体陶瓷、压电陶瓷、铁氧体材料是。
A、结构陶瓷 B、氧化物陶瓷 C、功能陶瓷 D、非氧化物陶瓷11、母岩风化崩解后在原地残留下来的粘土是。
A、次生粘土 B、沉积粘土 C、原生粘土 D、高岭土12、膨润土、木节土、球土是。
A、硬质粘土 B、低可塑性粘土 C、高可塑性粘土 D、高岭土13、粘土主要矿物类型有以下三种能。
A、高岭土、膨润土、绢云母B、高岭土、膨润土、白云母C、多水高岭、蒙脱石、伊利石D、高岭石、蒙脱石、伊利石14、粘土原料中主要杂质矿物除碳酸盐及硫酸盐类，铁和钛的化合物，有机质外，还有。
A、长石B、石英C、石英和母岩残渣D、碱石15、影响粘土烧结的主要因素是粘土是。
A、颗粒组成B、化学组成C、颗粒组成和化学组成D、化学组成和矿物组成16、生产日用陶瓷一般选用含钾长石较多的钾钠长石。
要求K20＋Na2O总量为。
A、不大于11％B、不小于11％C、不小于13％D、不小于15％17、高岭石的矿物实验式为。
A、K20·Al203·6Si02B、Al203·Si02·H20C、Al203·4Si02·H20D、Al203·2Si02·2H2018、滑石的矿物实验式是。
A、2MgO·2 Al203·5SiO2B、3MgO·4 Si02·H2OC、3MgO·2Si02·2H20D、CaO·MgO·2SiO219、白云石的化学式是。
A、CaMg(CO3)2 B、 MgCO3 C、3MgOSiO2H2O D、CaOSiO220、方解石的化学式是。
A、MgCO3 B、CaCO3 C、CaOSiO2 D、CaSO42H2O21、在陶瓷坯料中，膨润土使用量不宜过多，一般用量是。
A、5％左右 B、7％左右 C、3％左右 D、6％左右22、石英晶型转化在生产过程中危害较大的是。
A、低温型快速转化B、高温型缓慢转化C、低温型缓慢转化D、高温型快速转化23、影响粘土可塑性的主要因素有。
A、粘土颗粒分散度B、粘土颗粒的分散度、形状及水的用量C、粘土颗粒形状D、粘土颗粒的分散度及形状24、影响成形工艺的粘土工艺性能具有可塑性、结合性、离子交换性及。
A、触变性B、干燥收缩C、触变性和干燥收缩D、流动性25、粘土工艺性能中与烧成工艺有关的有烧成收缩、耐火度及。
A、烧结温度B、烧结范围C、玻化温度和烧成温度D、烧结温度和烧结范围26、加入以下原料可以降低可塑性。
A、长石 B、滑石 C、石英、熟瓷粉和瘠性粘土 D、膨润土27、常用测定可塑性方法有可塑性指标和可塑性指数，高可塑性泥料的可塑性指数是。
A、7—15％B、<15%C、>13%D、>15%28、在几种主要粘土矿物中，触变性较大的是。
A、高岭石 B、蒙脱石 C、蒙脱石和伊利石 D、伊利石29、根据粘土的化学组成，可按发下经验公式近似计算耐火度。
A.Ｔ耐=(360+W A+W mo)/0.228B.Ｔ耐=(360+W A-W mo)/0.228C.Ｔ耐=(360-W A-W mo)/0.228D.Ｔ耐=(360+W A-W mo)/0.228 30、计算干燥线收缩的公式是。
A.SF=(L干-L0)/L0×100%B.SF=(L0-L干)/L干×100%C.SF=(L0-L干)/L0×100%D.SF=(L0-L干)/10031、釉的始熔温度是指。
A、釉开始流淌时的温度B、釉的软化变形点的温度C、釉的熔融温度D、釉的熔融温度范围的上限温度32、釉的表面张力过大，容易造成。
A、缩釉缺陷 B、流釉 C、剥釉 D、釉面发干33、影响釉粘度的最重要因素是。
A、釉料组成和细度B、釉料细度和烧成温度C、釉料熔融温度范围D、釉料组成和烧成温度34、研究表明，优良光亮釉的Al2O3:SiO2摩尔数比是。
A、1:3—1:7B、1:7—1:11.5C、1:5—1:11.5D、1:7—1:1035、釉中网络结构的基本组元是。
A、Al2O3 B、SiO2 C、B2O3 D、Al2O3和SiO236、在釉组成中，能破坏[SiO4]网络结构，使硅氧四面体，间联接程度降低，从而降低釉粘度的是。
A、Al2O3B、B2O3C、碱金属氧化物D、ZrO237、碱金属氧化物降低釉麦面张力作用较强，其顺序为。
A、Li+＜Na+＜K+B、K+＜Na+＜Li+C、Li+＜K+＜Na+D、Na +＜K+＜Li +38、窑内气氛对釉熔体表面张力也有影响，还原气氛下的表面张力约比氧化气氛下增大。
A、20%B、15%C、10%D、8%39、硬质瓷器釉的线膨胀系数最好比坯低。
A、1.0×10-6/℃B、0.5×10-6/℃C、1.5×10-6/℃ B、0.8×10-6/℃40、α釉＞α坯时，在冷却过程中，釉层容易形成。
A、釉层龟裂 B、釉层剥落 C、缩釉 D、釉层无光41、釉中氧化物能明显增大釉的膨胀系数的是。
A、K2O、Na2O B、Li2O、K2O、Na2O C、CaO、MgO D、ZnO42、在下列几组氧化物中，能显著提高釉面光泽度的是。
A、CaO、Mgo B、K2O、Na2O C、BaO、PbO D、ZnO、SiO243、釉中Al2O3含量过多会明显增大。
A、釉的膨胀系数B、釉的表面张力C、釉的粘度D、釉的粘度和釉的难熔程度44、釉中CaO通常用以下原料引入。
A、钙长石 B、白云石 C、碱石 D、石灰石、方解石45、釉中MgO通常用以下原料引入。
A、瓷石 B、硅灰石 C、方解石 D、滑石、白云石46、铝丹的化学式是。
A、PbO B、Pb3O4 C、2PbCO3·Pb(OH)2 D、PbCO347、在以下几组氧化物中，常用的乳浊剂是。
A、Cao、MgO B、BaO、PbO C、SnO2、ZrO2、TiO2 D、ZnO、PbO、SiO248、制备熔块的配合规则要求，应将以下原料配入熔块。
A、粉状原料B、熔剂原料C、水溶性原料，有毒原料D、易挥发的原料49、熔块配合规则要求，熔块组成中Al2O3与碱性氧化物的摩尔数比应小于。
A、0.15B、0.2C、0.25D、0.350、熔块组成中R2O与RO的摩尔数比应小于。
A、0.5 B、1 C、1.5 D、1.251、熔块组成中若含B2O，则SiO2与B2O3的摩尔数比必须大于。
A、1 B、1.5 C、2 D、2.552、长石质瓷的组分中Al2o3与Sio2的摩尔数比一般为。
A、1：4 B、1：5 C、1：5.5 D、1：753、我国长石质瓷的示性矿物组成范围中粘土物质的含量为。
A、20-30％ B、25-35％ C、40-50％ D、45-55％54、烧成温度在1250－1450℃的绢云母质瓷配料比例中瓷石的加入量为。
A、70-30％B、30-70％C、30-60%D、40-70％55、骨质瓷的主晶相是。
A、钙长石和磷酸钙B、莫来石C、磷酸钙D、残留石英颗粒56、影响泥浆流动性因素中有一种是。
A、电解质的作用B、泥料化学组成C、粘土加入量D、石英、长石加入量57、长石质瓷的相组成范围中，玻璃相含量一般为。
A、10-30％B、14-25％C、50-60％D、45-55％58、镁质瓷的理论基础是以下三个系统中的一个。
A、K2O-Al2O3-SiO2B、 MgO-CaO-SiO2C、MgO-Al2O3-SiO2D、Mg2SiO4-Al2O3-SiO259、我国长石质的烧成温度一般为。
A、1250～1350℃B、1300～1350℃ C、1250～1400℃D、1200～1350℃60、长石质瓷坯料中Al2O3摩尔数一般是。
A、不低于3 B、不低于2 C、不高于2 D、不高于361、白瓷坯料组成中的Fe2o3含量为。
A、0.5％以下B、1％以下C、1.5％以下D、0.5-1.5％62、长石质瓷中K2o、Na2o主要由长石引入，一般K2O＋Na2O含量为。
A、5％左右B、＜5％C、5-8％D、3-5％63、长石质瓷中碱土金属氧化物含量较少，它们。
A、不是特别引入的B、是由白云石引入的C、是由滑石引入的D、是由方解石引入的64、Al2O3是长石质坯料中的主要组成，引入Al2O3的主要原料是。
A、高岭土B、长石C、瓷石和高岭土 D、长石和高岭土65、 SiO2是瓷的主要组成，但含量不能过高，一般不超过。
A、70％B、75％C、65％D、78％66、坯料实验式中各氧化物的排列顺序如下。
c R2O c R2oA、 a ReO3·b RO2B、 a Ro2 ·b R2o3d RO d Roa R2O c R2OC、 c R2O3·d RO2D、a R2o3 ·d RO2b RO b R067、骨质瓷的透光性好是因为。
A、玻璃相透光性好B、主晶相透光性好C、瓷胎中气孔少D、玻璃相和主晶相折射率差别很小68、骨质瓷坯料中主要原料是。
A、骨灰、高岭土B、骨灰、高岭土、石英、长石C、骨灰D、骨灰、瓷石、滑石69、骨质瓷坯料中骨灰含量过多，坯料可塑性太差，且含使瓷质变黄，一般配方中用量为。
A、45％左右B、50％左右C、55％左右D、＜45％70、粉料混合化浆的制备工艺流程所用的粉料通常是。
A、球磨干粉料B、轮碾干粉料C、雷蒙机粉料D、原矿粉料71、分别粗碎石的硬质原料和软质原料配料混合球磨，用这种工艺制备的坯料有利为。
