窑炉及陶瓷烧成

窑炉烧成工艺技术窑炉烧成工艺技术是指对陶瓷制品进行烧结和成型的一种工艺技术。

它是将制作好的陶瓷坯体经过高温烧制，使其发生物理和化学变化，在炉中进行一系列的处理，使其变得致密，增强强度和耐磨性的过程。

窑炉烧成工艺技术对于陶瓷制品的质量和性能有着重要影响。

窑炉烧成工艺技术的主要步骤包括：上物、砌炉、放坯、烧成和取坯等环节。

首先是上物，是指将制作好的陶瓷坯体放到窑炉里的过程。

在上物时需注意坯体摆放的方式，要做到整齐划一，使得每个坯体都能充分接触到热源，从而实现坯体的均匀加热。

接着是砌炉，即将上好的物品按照特定的方式摆放到窑炉中。

不同陶瓷产品的烧成工艺是不同的，因此需要根据产品的特性和炉型来进行合理的摆放。

常见的摆放方式有矩形排列、楔状排列等。

砌炉时还需要注意留有放坯道，方便进行放坯操作。

放坯是指将上好的陶瓷坯体放置在窑炉内的过程。

主要有手工放坯和机械放坯两种方式。

手工放坯通常用于小型窑炉，操作者根据物品大小、质量和窑炉容量等因素，将坯体放置在窑炉内适当的位置。

机械放坯则是通过机械设备将坯体精确地放置在预定位置。

烧成是窑炉烧成工艺技术的核心步骤。

通过加热使坯体达到一定的温度，使其中的有机物脱失、水分蒸发、胶结剂燃烧等过程发生。

烧成过程的控制很关键，需要根据陶瓷产品的特性和要求来控制温度升降速率、保温时间等参数。

同时，还需要防止窑炉内气氛的氧化还原和陶瓷表面的氧化等问题。

最后是取坯，即将烧成好的陶瓷制品从窑炉中取出。

这一步需要注意的是防止窑炉内外温度骤变引起陶瓷制品破裂。

通常使用自然冷却和缓冷两种方式来保证陶瓷制品的品质。

总结一下，窑炉烧成是对陶瓷制品进行烧结和成型的过程，其工艺技术的重要性不可忽视。

合理的上物、砌炉、放坯、烧成和取坯等步骤，能够保证陶瓷制品的质量和性能得到充分提升。

只有不断提高窑炉烧成工艺技术，才能生产出更加优质的陶瓷制品。

现代窑炉分类、节能的原理及烧成操作能源紧张已制约世界经济和中国经济的发展，陶瓷行业作为耗能大户行业之一，如何节能降耗不单是为国家考虑，为我们的子孙后代考虑，也是我们行业自身求生存求发展的迫切需求。

陶瓷整个生产过程，烧成成本占去总成本30％以上，二次烧成、三次烧成的成本更高。

降低烧成成本就是降低了生产总成本，我们陶瓷行业已进入微利时代，如果在烧成成本上降低10～20％以上，那么我们工厂可能增加2～6％以上的利润空间。

在烧成成本上降低20％以上有可能吗？我的回答是肯定的，对潮州大部分陶瓷工厂窑炉能耗还相当的高，窑炉节能的潜力还很大。

今天我所要讲的是现代窑炉节能原理，也就是说现在哪种类型的窑炉最节能，确定了窑型后怎样建造这座窑可以达到最佳的节能效果。

一、陶瓷窑炉分类1、按构造型式分：梭式窑、隧道窑、辊道窑、推板窑、圆型（转盘窑）、钟罩窑。

2、按供热方式分：煤窑、柴窑、电窑、燃气窑。

煤窑、柴窑已被淘汰，清洁能源窑炉（电、燃气）已走向成熟及发展阶段。

3、按烧成温度分：高温窑、中温窑、低温窑。

实际上我们现在有一些窑已经把窑炉构造，供热方式，烧成温度全概括出来了，如八立方高温燃气梭式窑、双板燃气式中温辊道窑、电热辊道烤花窑、电热网带烤花窑等。

二、各种窑炉的适用范围及节能比较1、梭式窑。

间隙式生产窑炉，适合小批量多品种生产，由于生产的灵活性，现在很多中小陶瓷瓷厂都还采用这种窑炉。

但由于是间隙式，窑壁、台车要吸热消耗能量，总的比较起来耗能相对较高，但通过窑炉设计和制造者的努力，比如采用高速燃烧机快速烧成，采用轻质耐火保温材料减少窑炉蓄热，有的快速烧成梭式窑已达到与旧有隧道窑相媲美的节能效果。

2、隧道窑。

故名思议，它的窑体像隧道。

其实广义上的隧道窑包含辊道窑、台车式隧道窑、推板窑、转盘窑都属于隧道窑的范围。

狭义上的隧道窑。

我们仅指台车式隧道窑，但潮式叫法叫推板窑，五年前在潮州听到真把我搞糊涂了，事实上我要说明一下，推板窑是耐火板直接承载在耐高温的导轨上，（如刚王砖导轨或刚玉球导轨能原地滚动）耐火板一块接着一块，由于受耐火板承载推力所限制，一般不长，长则二十米，短则几米，一般烧成高温粉末或特种陶瓷，日产量不大。

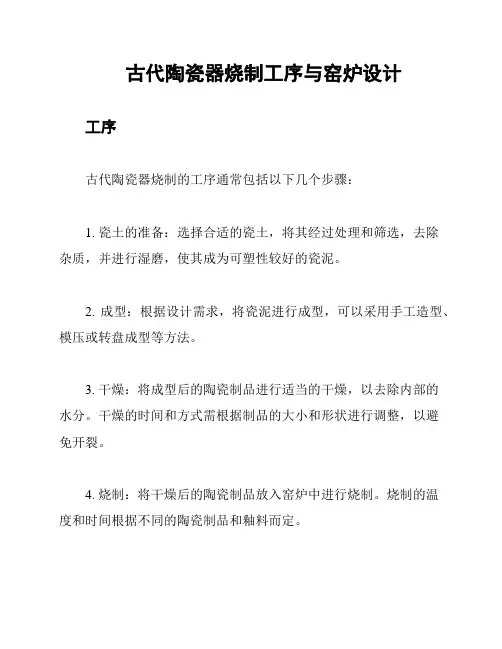

古代陶瓷器烧制工序与窑炉设计工序古代陶瓷器烧制的工序通常包括以下几个步骤：1. 瓷土的准备：选择合适的瓷土，将其经过处理和筛选，去除杂质，并进行湿磨，使其成为可塑性较好的瓷泥。

2. 成型：根据设计需求，将瓷泥进行成型，可以采用手工造型、模压或转盘成型等方法。

3. 干燥：将成型后的陶瓷制品进行适当的干燥，以去除内部的水分。

干燥的时间和方式需根据制品的大小和形状进行调整，以避免开裂。

4. 烧制：将干燥后的陶瓷制品放入窑炉中进行烧制。

烧制的温度和时间根据不同的陶瓷制品和釉料而定。

5. 上釉：在烧制后的陶瓷制品表面施加釉料，以增加光亮度、保护陶瓷，并增加装饰效果。

6. 二次烧制：经过上釉后的陶瓷制品再次放入窑炉中进行烧制，使釉料与制品更好地结合。

7. 装饰和修整：根据需要，对陶瓷制品进行装饰，并进行修整和打磨，使其达到更好的观赏效果。

8. 检验和包装：对最终的陶瓷制品进行质量检验，合格后进行包装。

窑炉设计要点古代陶瓷器的烧制离不开合理的窑炉设计。

下面是一些窑炉设计的要点：1. 窑炉材质：选择适合的耐火材料，如石英砂、耐火砖等。

对于高温烧制，需选择能承受高温的材料。

2. 窑炉结构：窑炉的结构应合理，包括炉膛、炉壁和烟囱等。

炉壁的厚度和材质需要根据烧制温度和时间进行选择，以保证良好的保温效果和热传导性能。

3. 燃料选择：燃料的选择应考虑燃烧温度、燃烧时间和燃烧产物对陶瓷制品的影响。

常见的燃料包括木材、煤炭和天然气等。

4. 窑炉控制：确保窑炉能够准确控制温度和烧制时间，可采用自动控制系统或人工控制方式。

5. 烟气处理：合理处理烟气，以减少对环境的污染，并保证烧制过程中的正常通风。

请注意，以上是古代陶瓷器烧制工序与窑炉设计的简要介绍，具体实践中会受到情况和需求的影响，需要进一步的研究和实践。

仅供参考[整理] 安全管理文书窑炉烧成工序安全操作规程日期：__________________单位：__________________第1 页共9 页窑炉烧成工序安全操作规程1目的确保烧成工艺的合理性及稳定性，从而保证产品质量稳定。

2职责2.1工艺部负责下达烧成工艺卡。

2.2窑炉主管、班长负责窑炉烧成曲线、压力制度和气氛制度的设定和调节。

2.3司炉工负责烧成工序的操作和当班产品质量改善。

2.4保养工负责窑炉的保养。

3主要生产设备及工具辊道窑窑体、进出砖平台、燃料供应和燃料系统、传动系统、排烟系统和冷却系统、自动控制系统；压力计、铁杆、铁钩、水平尺(管)、柴油小桶、直尺、肥皂水等。

4操作规范4.1窑炉常规检查内容4.1.1做好上班前的准备工作，开好班前会，进行5分钟6S检查。

4.1.2交接班时，要检查上一班工作记录、质检报表、温度记录表，了解上一班砖坯质量情况，如：砖坯的尺码、砖形、平整度、针孔状况、色号、是否对板、主要烧成缺陷等。

4.1.3监视煤气压力、供电电压、传动变频和各风机变频频率（责任人；炉工）4.1.4进砖时要注意干燥与窑炉速度一致，进砖保持整齐，产品无碰撞现象（责任人：保养）4.1.5严格控制好各区温度，特别是烧成带温度，将其稳定在烧成曲线要求的±2度范围内（责任人：炉工）。

随时观察表温，如果发现温度无论是超过设定温度并持续上升，还是低于设定温度并持续下降，如果不是疏砖引起，应着手检查控制电路、热电偶和执行器。

4.1.6检查各喷枪的燃烧情况，使所有喷枪无火星、无突突声，火焰无歪斜、火焰颜色呈淡蓝色透明状、无灰色烟雾。

4.1.7经常检查，定期添加石棉和更换孔砖周围的石棉保证隔热效果，无漏光、漏火、渗风现象，又不影响辊棒的灵活运转。

4.1.8经常检查煤气管道的密封性，如感觉有煤气泄露的味道，可用肥皂水进行检查，此项工作必须有两人在场，以防煤气中毒。

4.1.9保证辊棒运转连续平稳，输送顺畅，无叠砖，传动机构润滑良好。

陶瓷窑炉烧成技术
陶瓷窑炉烧成技术是我国的传统文化重要的组成部分。

陶瓷烧成窑分类如下：
（一）隧道窑
隧道窑因其产量高，燃耗低，劳动条件好，易机械化、自动化，是目前陶瓷及耐火材料工业应用较多的现代化窑炉。

隧道窑的窑顶用耐火砖砌筑，或用耐火浇注料预制块砌筑。

窑底则由多台窑车组成。

窑车沿固定的导轨移动。

料坯放在窑车上由窑头推入窑内，经过预热、烧成和冷却，最后从窑尾出窑而获得成品。

（二）倒焰窑
倒焰窑是陶瓷工业目前常用的一种火焰窑炉，亦是烧制耐火制品的热工设备。

因为火焰在窑内是自窑顶倒向窑底的，所以叫倒焰窑。

倒焰窑为间歇操作。

其容积随生产的需要和工艺条件而变化，容量小的只有几立方米。

其外形可以分为圆窑和方窑两种。

圆窑窑内上下温差较小，约20℃左右，上下温度分布比较均匀，目前使用较多。

窑
的烧成制度、亦随烧成制品的材质而变动。

（三）梭式窑
梭式窑是一种窑车式的倒焰窑，其结构与传统的矩形倒焰窑基本相似。

梭式窑烧嘴安设在两侧窑墙上，窑底用耐火材料砌筑在窑车钢架结构上，即窑底吸火孔、支烟道设于窑车上，并使窑墙下部的烟道和窑车上的支烟道相连接；窑车在窑室底部轨道移动，窑车数视窑的容积而定；窑车之间及窑车与窑墙之间设有曲封和砂封。

陶瓷有限公司设备操作规程烧成窑炉操作规程1.每次停窑后重新点火前都要先将燃气管道内的空气经由排空管道排放干净，然后再关闭排空管的阀门，防止燃气爆炸。

2.启动传动,抽烟风机及助燃风机,点燃火枪.按升温曲线升温.3.温度达到800℃左右,启动急冷风机和抽热风机.4.适当调整马弗板上下位置,排烟风机前管道闸板开度,以便调节全窑压力分布,从而调节温度分布。

5.当窑温达到1180℃以上时,试放生砖坯,根据坯砖烧制情况细调窑炉温度曲线烧成周期.调整完毕,开始进砖.6.遇突然停电时,先检查确认燃气自动切断阀门装置已启动，开启备用发电机将辊棒传动“前进”改为“摆动”,来电后重新点火.7.停气时,先关闭燃气阀门,并停止砖坯入窑,待窑内无砖后,关闭所有风机.故障排除后,启动风机重新点火.8.需要停窑维修时,首先停止进砖,待窑内无砖时,关闭燃气阀门.调小抽烟风机及助燃风机,关闭抽热风机及急冷风机.温度降至200℃以下,停止所有风机及传动.9.每小时对窑炉温度、干燥器温度进行记录,每30分钟进行一次产品尺寸检测和记录,10.每小时一次目测砖的平直度，测量磨边后砖的平直度，出现不规则变形时，立即汇报，以便尽早处理。

11.每半小时一次侧量砖的尺寸，大时，高温带上下温度各加一度；小时，各减一度。

若一片砖的尺寸相差5㎜时调整上下烧咀的火焰长度，每次调节不得超过两节窑炉。

并做好标记，出砖后测量。

12.风机吸热口、闸板高度和窑炉转速等不得乱调，需要调整时报主任批准后方可进行，并做好记录。

13.窑炉两侧高温棉必须堵严，防止漏火引起火灾。

妥善保管窑炉两侧的消防器材，确保有效。

14.点火时要先打开排烟风机，再开电磁阀，开燃气，把烧咀点燃。

15.每次拆装烧咀出软管时，丝头必须使用生料带且拧紧，防止漏气。

16.窑炉控制室内禁止吸烟。
