陶瓷的烧成详细分析

陶瓷烧成缺陷及原因分析（一）变形：产品烧成变形是陶瓷行业最常见、最严重的缺陷，如口径歪扭不圆，几何形状有不规则的改变等。

主要原因是装窑方法不当。

如匣钵柱行不正，匣钵底或垫片不平，使窑车运行发生震动，影响到产品的变形。

另外，产品在烧成中坯体预热与升温快时，温差大易发生变形。

烧成温度过高或保温时间太长也会造成大量的变形缺陷。

使用的匣钵高温强度差、或涂料抹不平时也会造成烧成品的变形。

（二）开裂：开裂指制品上有大小不同的裂纹。

其原因是坯体入窑水分太高（大于2％以上），预热升温和冷却太快，导致制品内外收缩不匀。

有的是坯体在装钵前已受到碰撞有内伤。

坯体厚薄不匀，配件（如壶把、咀等）重量过大或粘结不良也会造成制品开裂。

防止的办法是：（1）入窑坯体水分小于2％，车速适当减少冷却量。

（2）装窑时套装操作谨慎，垫片与坯体配方一致。

配件大小、重量与粘接位置恰当。

有的在粘接泥浆中加入10-15％的釉料，可以使咀、把与主体牢固熔接一体，如此可克服开裂缺陷。

（三）起泡：烧制品起泡有坯泡与釉泡两种。

坯泡分为氧化泡与还原泡两种。

氧化泡指坯泡外面覆盖釉层，断面呈灰黑色，多形成于窑内低温部位。

主要是瓷胎与釉料中的分解物未能充分氧化，烧失物未完全排除所致。

予热升温快，氧化分解阶段时间短、氧化结束时窑内温度过低，上下温度差过大。

在坯釉料中，碳酸盐。

硫酸盐及有机杂质含量较多等都是造成产品起泡的主因。

此外时装车密度不当、入窑水份高等原因亦须注意。

还原泡又称过火泡，断而发黄，多发生于高温近喷火口处的制品。

主要由于坯体内硫酸盐与高价铁还原不足，强还原气氛不足及烧成温度过高造成。

釉泡系沉积炭及分解物在釉熔前未能烧尽挥发，气体被阻于釉面层中形成。

若延长釉熔时间或适当平烧即可解决。

（四）阴黄：制品表面发黄或斑状发黄，有的断面也有发黄现象，多出现在高火位处。

主要原因是升温太快，釉熔融过早，还原气氛不足、而使瓷胎中的fe2o3未能还原成feo。

此外，装钵柱太低，窑顶局部产品温度偏高而还原不足也会形成阴黄缺陷。

烧成：陶瓷坯体通过高温热处理，发生一系列物理化学变化，矿物组成、显微结构发生变化，最终得到具有某种特定要求的陶瓷制品的工艺过程。

一次烧成：成形、干燥或施釉后的生坯，在陶瓷窑内一次烧成陶瓷产品的工艺路线。

二次烧成：即先素烧后施釉，再釉烧的工艺路线。

分为低温素烧高温釉烧和高温素烧低温釉烧。

坯体加热过程中的物理化学变化:（1）低温阶段——常温～300℃排除干燥残余水分和吸附水,少量收缩或不收缩，气孔率、强度略有增加；基本无化学变化。

（2）氧化分解阶段——300～950℃1化学变化（1）氧化反应：碳素和有机物氧化,黄铁矿（FeS2）等有害物质氧化（2）分解反应：结构水排除;碳酸盐、硫酸盐分解（3）石英晶型转变2 物理变化：（1）重量减轻，气孔率提高，有一定的收缩；（2）有少量液相产生，后期强度有一定提高。

（3）高温阶段——950℃～烧成温度一化学反应1在1050℃以前，继续上述的氧化分解反应并排除结构水；2硫酸盐的分解和高价铁的还原与分解（在还原气氛下）；3形成大量液相和莫来石；→大量液相+一次莫来石生成+二次莫来石4新相的重结晶和坯体的烧结；晶粒长大，晶界移动，致密烧结。

二物理变化：气孔率降低，坯体收缩较大，强度提高，颜色变化。

（4）冷却阶段——烧成温度～室温烧成制度包括：温度制度（包括各阶段的升温速率、降温速率、最高烧成温度和保温时间）气氛制度（升温的高温阶段的气氛要求）（氧化、中性、还原）压力制度（对窑内压力的调节）注意：1坯体出现剧烈膨胀/收缩、化学反应、相变的温度区域——应缓慢升降温或适当保温2坯体形状复杂，厚度大，规格尺寸大，入窑水分高——应缓慢升降温或适当保温3低铁高钛坯料（北方）常用氧化气氛烧成；4高铁低钛坯料（南方）常用还原气氛烧成5对于普通陶瓷产品冷却制度一般为：高温阶段应当快速冷却，低温阶段相对缓慢，晶型转变温度附近最慢。

陶瓷胎体的显微结构：晶相、玻璃相、气相。

长石质瓷显微结构中各相：1 莫来石（10-30%）2 玻璃相（40-65%）3 石英（10-25%）4.气孔工艺因素对显微结构的影响：（一）陶瓷原料及配比；（二）原料粉末的特征1、颗粒大小影响成瓷后晶粒尺寸：一般规律：细颗粒粉料制成的陶瓷晶粒小，且均匀。

陶瓷烧成过程及影响因素一。

低温阶段温度低于300℃，为干燥阶段，脱分子水；坯体质量减小，气孔率增大。

对气氛性质无要求二中温阶段温度介于300～950℃1．氧化反应：（1）碳素和有机质氧化；（2）黄铁矿（FeS2）等有害物质氧化。

2．分解反应：（1）结构水脱出；（2）碳酸盐分解；（3）硫酸盐分解3．石英相变和非晶相形成。

影响因素加强通风保持良好氧化气氛，控制升温速度，保证足够氧化反应时间，减少窑内温差。

三。

高温阶段1．氧化保温阶段温度大于950℃，各种反应彻底；2．强还原阶段CO浓度3%～5% 三价铁还原成二价铁之后与二氧化硅反应形成硅酸铁。

3．弱还原阶段非晶态（玻璃相）增多，出现偏高岭石===模来石+ SiO2（非晶态）影响因素，控制升温速度，控制气氛，减小窑内温差四。

高温保温阶段烧成温度下维持一段时间。

物理变化：结构更加均匀致密。

化学变化：液相量增多，晶体增多增大晶体扩散，固液分布均匀五。

冷却阶段液相结晶晶体过冷强度增大急冷（温度大于850℃）→缓冷（850～400℃）→终冷（室温）一次烧成和二次烧成对比一次烧成又称本烧，是经成型，干燥或施釉后的生坯，在烧成窑内一次烧成陶瓷制品的工艺路线。

特点：1 工艺流程简化；2 劳动生产率高；3 成本低，占地少；4 节约能源。

二次烧成是指经过成型干燥的生坯先在素烧池中素烧，即第一次烧成然后拣选施釉在进入釉烧窑内进行釉烧第二次烧成特点：1 避免气泡，增加釉面的白度和光泽度；2 因瓷坯有微孔，易上釉；3 素烧可增加坯体的强度，适应施釉、降低破损率；4 成品变形小，（因素烧已经收缩）；5 通过素检可降低次品率。

对批量大，工艺成熟质量要求不是很高的产品，可一次烧成，但一次烧成要求坯釉一起成熟，否则损失大，质量下降，应用二次烧成耐火材料的宏观性质1．气孔：开孔、闭孔和贯通孔；2．气孔率：体积百分比真气孔率Pt=（Vc+V o）/Vb×100%闭气孔率Pc= Vc/Vb×100%显气孔率Pa= V o /Vb×100%Vc---闭孔体积；Vo---开孔+贯通孔；Vb---材料总体积Pt= Pc+ Pa 3．密度（g/cm3）体积密度d=M/V视密度或表观密度da=M/（Vc+Vt）真密度dt=M/Vt Vc---闭孔体积；Vt---除气孔外的材料体积；V---总体积；M—质量4．吸水率（%）是指全部显气孔被水填满时，水的质量与干燥材料的质量之比。

陶瓷烧成工艺技术陶瓷烧成工艺技术是指将陶瓷原料经过成型、干燥等工序后，通过高温烧制，使其变为坚硬、致密、具有一定物理和化学性能的制品的过程和技术。

陶瓷烧成工艺技术主要包括烧成温度控制、烧成周期设计以及烧成气氛控制等方面。

首先，烧成温度控制是陶瓷烧成工艺中非常重要的一环。

陶瓷材料的烧成温度直接影响着制品的物理和化学性能。

过低的烧成温度无法使陶瓷材料充分熔化，从而导致制品的容易破碎和抗压强度低等问题。

而过高的烧成温度则会导致陶瓷制品变形、烧裂等问题。

因此，在烧成过程中，必须严格控制烧成温度，以确保陶瓷制品的质量。

其次，烧成周期的合理设计也对陶瓷制品的质量有着重要的影响。

烧成周期包括加热阶段、保温阶段和冷却阶段。

加热阶段是指将陶瓷原料从室温加热到烧成温度的过程。

在这一过程中，需要适当控制加热速率，避免因温度变化过快而导致制品破裂。

保温阶段是指将陶瓷制品在烧成温度下保持一定时间以使其均匀烧结的过程。

而冷却阶段则是将烧成完的陶瓷制品从高温环境中冷却下来的过程。

在这一过程中，需要逐渐降温，避免因温度变化过快而导致制品破裂。

最后，烧成气氛的控制也是影响陶瓷制品质量的重要因素之一。

烧成气氛是指在烧成过程中制造的气氛，包括氧气浓度、气氛性质等。

不同的陶瓷制品对烧成气氛有不同的要求。

例如，釉上瓷需要弱还原性的气氛，而瓷砖则需要强氧化性的气氛。

因此，在烧成过程中，需要控制燃烧炉内的气氛，并根据不同的陶瓷制品要求做出相应的调整。

综上所述，陶瓷烧成工艺技术是一门研究如何控制陶瓷材料在高温下进行烧结的技术。

通过合理设计烧成温度，烧成周期和烧成气氛，可以得到质量更加优良的陶瓷制品。

在实践中，还需要结合不同的陶瓷材料以及制品的特点，对烧成工艺技术进行进一步的优化和改进，以满足不断变化的市场需求。

陶瓷烧成的四个阶段说起陶瓷烧成的那四个阶段，嘿，那可真是个手艺活儿，得细心又耐心，跟养花儿似的，得一步步来，急不得。

咱们今儿个就用大白话聊聊这陶瓷从泥巴到宝贝的变身过程，保证你听了心里头那个舒坦，跟吃了蜜似的。

首先啊，咱们得从“揉面”开始说起，不过这儿的“面”可不是咱们吃的那种，而是那湿乎乎、软绵绵的陶泥。

师傅们得把这泥巴当宝贝似的，又是揉又是捏，跟哄孩子似的温柔。

这第一步，就叫“成型”。

你看那师傅的手，跟有魔法似的，一会儿功夫，一块平平无奇的泥巴就变成了碗啊、壶啊的模样，活灵活现的，就像是从古代走来的物件儿，透着股子古朴劲儿。

成型之后，可不能直接扔炉子里烧啊，那不得成了焦炭嘛！得先让它“晾晾膘”，风干一下，这就是“干燥”阶段了。

这个阶段啊，得慢慢来，急不得，得让泥坯里的水分慢慢蒸发掉，就像咱们减肥一样，得循序渐进，不能一蹴而就。

泥坯干燥了，才能经得起炉火的考验，不然啊，一进炉子就裂开了，那前面的功夫可就白费了。

干燥好了，就该“上火”了——没错，就是进窑烧制。

这窑啊，就像是个大烤箱，里面热得跟蒸笼似的。

陶瓷坯子一进去，就得经受住高温的洗礼，从里到外都得熟透。

这个过程啊，叫“素烧”。

素烧的时候，窑里的火得烧得旺旺的，师傅们得守在旁边，眼睛都不带眨的，生怕出啥岔子。

素烧出来的陶瓷啊，虽然还是素白的，但已经变得坚硬结实了，就像咱们年轻人经历了社会的磨砺，变得更加成熟稳重了。

最后一步啊，就是“上色”了——不过陶瓷界可不这么叫，人家叫“釉烧”。

在素烧好的陶瓷上涂上一层釉料，再送进窑里烧一次。

这次烧啊，可不光是为了把釉料烧熟让它粘在陶瓷上那么简单了，还得让釉料和陶瓷融为一体呢！釉烧出来的陶瓷啊，那叫一个漂亮！釉面光滑如镜，色彩斑斓夺目，就像咱们精心打扮了一番去参加宴会似的，让人看了就挪不开眼。

这陶瓷烧成的四个阶段啊，就像咱们人生的四个阶段一样：从懵懂无知的孩童到青涩的少年再到成熟稳重的青年最后成为风华正茂的成年人。

陶瓷材料的高温烧成陶瓷是一种古老而重要的材料，广泛应用于建筑、制陶、电子、医疗器械等领域。

其中，高温烧成是制造陶瓷的关键步骤之一、本文将从高温烧成的目的、方法以及影响因素等方面进行阐述。

首先，高温烧成的目的是为了使陶瓷材料达到所要求的性能。

在高温下，陶瓷原料中的水分将被蒸发，有机物也将燃烧殆尽。

同时，由于高温使原料中的颗粒发生熔融，颗粒之间相互融合，形成致密的结构，提高了陶瓷的力学强度和化学稳定性。

因此，高温烧成既是一种物理过程，也是一种化学反应过程。

高温烧成过程中的方法有三种常见的类型，即干烧、烧结和熔融。

干烧是指将陶瓷成型坯料直接放入高温炉中进行加热，使其燃烧和结晶。

这种方法适用于耐火陶瓷等材料的制造。

烧结是将陶瓷粉末制成坯料后，在高温下加热使其颗粒间发生熔融和结晶。

烧结是陶瓷材料常用的烧结工艺，可以制造出各种类型的陶瓷制品。

熔融是将陶瓷原料加热至熔点以上，通过液相烧结使颗粒间形成致密的结构。

这种方法适用于玻璃等透明材料的制造。

高温烧成的影响因素包括烧成温度、烧成时间、加热速率和冷却速率等。

烧成温度是指陶瓷在高温炉中所达到的温度。

不同类型的陶瓷材料有不同的烧成温度要求，一般为800℃到1600℃之间。

烧成时间是指陶瓷在高温下保持的时间长度，通常为数小时到十数小时不等。

加热速率和冷却速率是指将陶瓷材料加热或冷却时的速度，对陶瓷的物理性能和组织结构有重要影响。

此外，高温烧成还需要考虑到材料的稳定性和环境污染等问题。

在高温下，陶瓷材料容易发生热膨胀和热应力破裂等问题，因此需要采取措施进行温度控制和应力释放。

同时，在烧成过程中产生的废气和废水也会对环境造成一定污染，需要进行处理和净化。

综上所述，高温烧成是陶瓷材料制造过程中不可或缺的步骤。

通过高温烧成，陶瓷材料可以达到所要求的性能，从而广泛应用于各个领域。

在实际应用中，还需要考虑烧成温度、时间、加热速率和冷却速率等因素，同时关注材料的稳定性和环境污染问题，以保证陶瓷制品的质量和生态可持续性。

烧成陶瓷原理
烧成陶瓷是一种将陶瓷制品形成坚硬的原理。

在制造陶瓷过程中，陶瓷原料首先需要形成定形的模具或手工成型。

成型后的陶瓷制品需要进行烧成，以使其变得坚硬、耐磨和耐高温。

烧成过程中，陶瓷制品在高温下经历多个阶段。

第一阶段是干燥，陶瓷制品在室温下被放置一段时间，以去除残留的水分。

接下来是预烧阶段，使陶瓷制品在较低温度下逐渐失去其中的有机物质，减少烧结过程中产生的气泡和开裂。

随后是烧结阶段，陶瓷制品被加热到较高温度，使其中的颗粒逐渐结合，形成致密的结构。

在这个阶段，原子和分子之间发生了化学反应和离子迁移，使陶瓷制品逐渐变得坚硬。

温度的上升和保持时间的延长有助于提高陶瓷产品的致密度和力学性能。

最后是冷却阶段，陶瓷制品从高温环境中取出，并在室温下逐渐冷却。

冷却速度对于陶瓷制品的性能同样重要，过快的冷却可能导致开裂。

通过上述烧成过程，陶瓷原料中的颗粒之间得以结合并形成致密的结构，从而使陶瓷制品获得了较好的硬度、强度和耐用性。

烧成也有助于改变陶瓷原料的颜色和表面质感，使其具有更多的装饰性和艺术价值。

因此，烧成是制造陶瓷制品的至关重要的步骤。

瓷器的烧制方法瓷器的烧制介绍瓷器的烧制是一门古老而精湛的工艺，历经千年的发展，形成了多种不同的烧制方法。

本文将详细介绍瓷器的烧制过程以及其中的各种方法。

烧制过程瓷器的烧制过程一般包括以下几个步骤：1.原料准备：瓷器的原料主要包括瓷土、石英和长石等，这些原料需要经过粉碎、筛选和混合等工序进行处理。

2.成型：成型是指将经过处理的原料按照设计要求塑造成器物的形状。

常见的成型方法包括手工捏制、轮盘成型和模具成型等。

3.修整：修整是指对成型后的器物进行细节的修整工作，如刮平表面、修整边角等。

这一步骤的目的是为了保证器物的整体美观和尺寸的准确。

4.干燥：成型完成后的器物需要进行干燥处理，使其内外逐渐失去水分。

常见的干燥方法有自然风干和人工加热干燥等。

5.烧制：烧制是整个瓷器制作过程中最重要的环节，它决定了瓷器的质量和外观效果。

常见的烧制方法有下面几种。

烧制方法瓷器的烧制方法主要有以下几种：1. 高温瓷高温瓷是指将瓷器在高温环境中进行烧制的方法。

这种方法烧制出的瓷器骨质坚实、致密，表面通常呈现出光亮的釉面。

高温瓷的烧制温度一般在1200℃以上。

2. 低温瓷低温瓷是指将瓷器在相对较低的温度下进行烧制的方法。

这种方法烧制出的瓷器多为亮彩艳丽、色调鲜明。

低温瓷的烧制温度一般在900℃左右。

3. 氧化烧氧化烧是指将瓷器在氧气充足的环境中进行烧制的方法。

这种方法可使瓷器呈现出明亮的釉色和纯净的质地。

4. 还原烧还原烧是指将瓷器在含氧量较低的环境中进行烧制的方法。

这种方法可使瓷器呈现出灰黑色的釉面和特殊的纹理效果。

雾化烧是一种将釉料雾化喷洒在瓷器表面，在高温下使其融化覆盖的烧制方法。

这种方法可使瓷器表面呈现出丰富的质感和艳丽的色彩。

结论瓷器的烧制是一个复杂而精细的过程，其中的不同烧制方法决定了瓷器的质地、颜色和纹理等特征。

选择合适的烧制方法对于创作出高质量的瓷器至关重要。

通过学习和实践，创作者可以不断完善瓷器的烧制技术，创造出更加出色的作品。

陶瓷烧制技术的基本步骤和流程解析陶瓷是一种古老而重要的工艺品，它在人类历史上扮演着重要的角色。

陶瓷制作的核心是烧制技术，通过高温烧制，将陶土转化为坚硬的陶瓷器物。

本文将介绍陶瓷烧制的基本步骤和流程。

第一步：原料准备陶瓷的原料主要是陶土，陶土的选择对陶瓷的质量和特性有着重要的影响。

不同种类的陶土具有不同的特性，如黏土、瓷土、赤陶土等。

制作陶瓷还需要添加一些辅助材料，如石英、长石等，以改善陶土的塑性和烧制性能。

第二步：成型成型是将陶土按照设计要求塑造成所需的形状的过程。

常见的成型方法有手工成型、轮盘成型和模具成型。

手工成型是最传统的方法，通过手工捏制、揉捏和拉制等方式制作陶瓷器物。

轮盘成型是利用陶轮将陶土旋转成型，可以制作出圆形和对称的器物。

模具成型是利用模具将陶土压制成所需形状。

第三步：干燥成型后的陶瓷器物需要进行干燥处理，以去除其中的水分。

干燥是一个重要的环节，也是制作陶瓷的关键步骤之一。

陶瓷在干燥过程中会发生收缩，如果干燥过快或不均匀，容易导致陶瓷出现开裂等问题。

因此，干燥需要控制得当，通常会分为自然干燥和人工干燥两个阶段。

第四步：修整和装饰干燥后的陶瓷器物需要进行修整和装饰。

修整是指对陶瓷器物表面进行打磨和修整，使其更加光滑和均匀。

装饰是给陶瓷器物添加图案、花纹或采用彩绘等方式进行装饰，以增加陶瓷的观赏性和艺术性。

第五步：烧制烧制是陶瓷制作的核心过程，通过高温烧制，使陶土发生化学和物理变化，形成坚硬的陶瓷。

烧制的温度和时间是关键因素，不同类型的陶瓷需要不同的烧制条件。

常见的烧制方式有电窑烧制、气窑烧制和木炭烧制等。

在烧制过程中，陶瓷器物会经历干燥、失水、胚瓷、成熟等阶段，最终形成成品。

第六步：上釉和再烧烧制完成后，陶瓷器物可以选择进行上釉。

釉料可以改善陶瓷的光泽、强度和耐磨性，同时也可以增加陶瓷的装饰效果。

上釉后的陶瓷器物需要再次进行烧制，以使釉料与陶瓷器物相融合，形成一层坚硬的釉面。

陶瓷烧制技术是一门复杂而精细的工艺，需要经过多个步骤和流程才能完成。

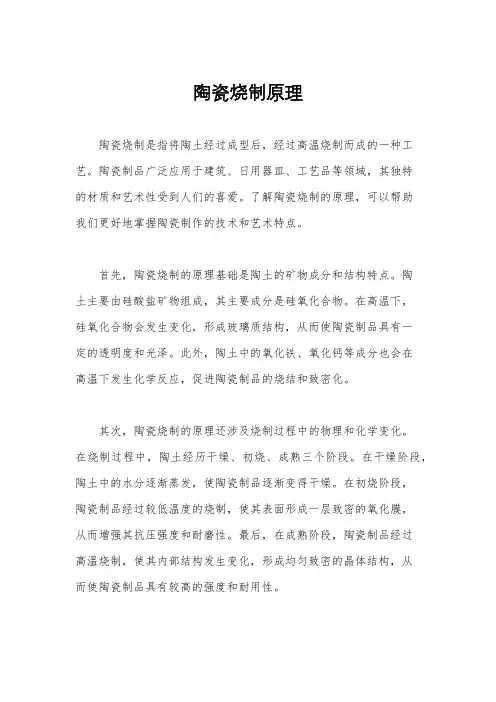

陶瓷烧制原理陶瓷烧制是指将陶土经过成型后，经过高温烧制而成的一种工艺。

陶瓷制品广泛应用于建筑、日用器皿、工艺品等领域，其独特的材质和艺术性受到人们的喜爱。

了解陶瓷烧制的原理，可以帮助我们更好地掌握陶瓷制作的技术和艺术特点。

首先，陶瓷烧制的原理基础是陶土的矿物成分和结构特点。

陶土主要由硅酸盐矿物组成，其主要成分是硅氧化合物。

在高温下，硅氧化合物会发生变化，形成玻璃质结构，从而使陶瓷制品具有一定的透明度和光泽。

此外，陶土中的氧化铁、氧化钙等成分也会在高温下发生化学反应，促进陶瓷制品的烧结和致密化。

其次，陶瓷烧制的原理还涉及烧制过程中的物理和化学变化。

在烧制过程中，陶土经历干燥、初烧、成熟三个阶段。

在干燥阶段，陶土中的水分逐渐蒸发，使陶瓷制品逐渐变得干燥。

在初烧阶段，陶瓷制品经过较低温度的烧制，使其表面形成一层致密的氧化膜，从而增强其抗压强度和耐磨性。

最后，在成熟阶段，陶瓷制品经过高温烧制，使其内部结构发生变化，形成均匀致密的晶体结构，从而使陶瓷制品具有较高的强度和耐用性。

此外，陶瓷烧制的原理还与烧窑的设计和操作有关。

烧窑的设计和操作直接影响着陶瓷制品的烧制质量。

烧窑的温度控制、气氛控制、升温速率等参数都需要严格控制，以确保陶瓷制品能够在高温下均匀烧结，避免出现开裂、变形等质量问题。

总的来说，陶瓷烧制的原理是一个复杂的过程，涉及到陶土的物理和化学特性、烧制过程中的物理和化学变化以及烧窑的设计和操作等多个方面。

只有深入了解陶瓷烧制的原理，才能够更好地掌握陶瓷制作的技术要领，提高陶瓷制品的质量和艺术水平。

希望通过本文的介绍，读者能够对陶瓷烧制的原理有一个初步的了解，为进一步学习和实践打下基础。
