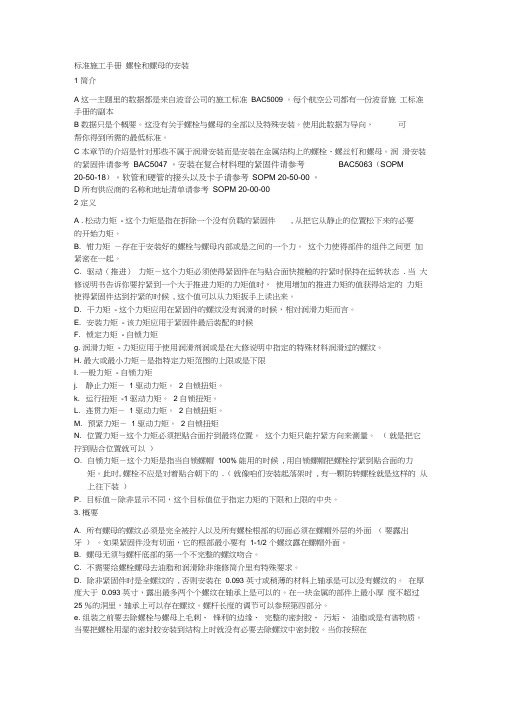

标准施工手册螺栓和螺母的安装1 简介A 这一主题里的数据都是来自波音公司的施工标准BAC5009 。
每个航空公司都有一份波音施工标准手册的副本B 数据只是个概要。
这没有关于螺栓与螺母的全部以及特殊安装。
使用此数据为导向，可帮你得到所需的最低标准。
C 本章节的介绍是针对那些不属于润滑安装而是安装在金属结构上的螺栓、螺丝钉和螺母。
润滑安装的紧固件请参考BAC5047 。
安装在复合材料理的紧固件请参考BAC5063（SOPM20-50-18）。
软管和硬管的接头以及卡子请参考SOPM 20-50-00 。
D 所有供应商的名称和地址清单请参考SOPM 20-00-002 定义A . 松动力矩- 这个力矩是指在拆除一个没有负载的紧固件, 从把它从静止的位置松下来的必要的开始力矩。
B. 钳力矩－存在于安装好的螺栓与螺母内部或是之间的一个力。
这个力使得部件的组件之间更加紧密在一起。
C. 驱动（推进）力矩－这个力矩必须使得紧固件在与贴合面快接触的拧紧时保持在运转状态. 当大修说明书告诉你要拧紧到一个大于推进力矩的力矩值时，使用增加的推进力矩的值获得给定的力矩使得紧固件达到拧紧的时候, 这个值可以从力矩扳手上读出来。
D. 干力矩- 这个力矩应用在紧固件的螺纹没有润滑的时候，相对润滑力矩而言。
E. 安装力矩- 该力矩应用于紧固件最后装配的时候F. 锁定力矩- 自锁力矩g. 润滑力矩- 力矩应用于使用润滑剂润或是在大修说明中指定的特殊材料润滑过的螺纹。
H. 最大或最小力矩－是指特定力矩范围的上限或是下限I. 一般力矩- 自锁力矩j. 静止力矩－ 1 驱动力矩。
2 自锁扭矩。
k. 运行扭矩-1 驱动力矩。
2 自锁扭矩。
L. 连贯力矩－ 1 驱动力矩。
2 自锁扭矩。
M. 预紧力矩－ 1 驱动力矩。
2 自锁扭矩N. 位置力矩－这个力矩必须把贴合面拧到最终位置。
这个力矩只能拧紧方向来测量。
（就是把它拧到贴合位置就可以）O. 自锁力矩－这个力矩是指当自锁螺帽100% 能用的时候, 用自锁螺帽把螺栓拧紧到贴合面的力矩。
This is a photographic template –your
photograph should fit precisely within this rectangle. Eaton FCP 培训资料-软管-软管总成-硬管总成June. 22th, 2009
（耐高温）
R1A / ISO 1436-1
名称：两层钢丝编织增强层和厚外覆层的软管
Microsoft Excel
光滑内层，不导电，不适用于蒸汽冷水循环，≥-06在高于规定负压时需加内衬
13
结构：尼龙内层，合成纤维增强层，带孔的聚亚安酯黑色外覆层。
结构：聚酯内层，合成纤维增强层，无孔不粘的聚亚安酯桔黄色外覆层
14
14
+107ºC(+60ºC水或抗燃流体如水乙二醇）
15
16
16
结构：尼龙内层，芳香尼龙纤维增强层，有孔的聚亚安酯黑色外覆层。
结构：聚酯内层，合成纤维增强层，有孔的不粘的聚亚安酯桔黄色外覆层。
17
结构：尼龙内层，芳香尼龙纤维增强层，有孔的聚亚安酯黑色外覆层。
18
Adobe Acrobat
装套筒润滑装芯子
白色透明尼龙保护套
26
接头与自然弯曲方向间的角度
•从接头芯端面或弯接头芯中心为基准进行测量
注意：客户有时计算的长度为软管下料长，则需按客户要求或转换为上述要求。
L为软管总成长度，单位为米
由成型钢管和连接件装配后形成的成。
常用液压软、硬管选取、安装参考作业指导书 (1)一、常用液压软管选取、安装参考标准 (1)1、常用液压软管标准： (1)2、液压胶管的几点注意事项： (2)3、胶管在装卸过程中，应注意如下几点： (2)4、软管贮存: (3)5、液压软管安装要点： (3)二、常用液压钢管选取、安装参考标准 (4)1、焊接式管接头 (4)2、直通焊接管接头各部分零件标准（图4）： (4)3、安装要点： (4)4、焊接式管接头技术要求： (5)5、直通焊接管接头体坡口标准（表1）（图5）： (5)6、直通焊接管接头接管坡口标准（表2）（图6）： (6)三、液压胶管管径、层数与工作压力关系（表3）： (7)四、液压钢管公称通径、外径、壁厚及工作压力关系（表四）： (8)五、钢制管法兰焊接接头和坡口尺寸： (9)六、配管 (14)常用液压软、硬管选取、安装参考作业指导书一、常用液压软管选取、安装参考标准1、常用液压软管标准：1）A型液压软管标准GB/T9065.1-1988（图1）2）B型液压软管标准GB/T9065.2-1988（图2）3）C型液压软管标准GB/T9065.3-1988（图3）4）钢丝编织液压软管的标准为：DIN EN 853、SAE J517、GB/T 3683-2011、ISO1436。
(图1)(图2)(图3)2、液压胶管的几点注意事项：1）、胶管及胶管总成只能用于输送所设计的物料，否则会减少使用寿命或失效。
2）、正确使用胶管的长度，胶管在高的压力下长度发生变化（-4%-+2%）以及机械运动引起的长度变化。
3）、胶管及胶管总成不应在超过设计工作压力的压力（包括冲击压力）下使用。
4）、胶管及胶管总成所输送的介质温度正常情况下，不应超过-40℃-+120℃，否则会减少使用寿命。
5）、胶管及胶管总成不应在小于胶管最小弯曲半径下使用，避免在靠近管接头处发生弯曲或折曲，否则会阻碍液压传递及输送物料或损坏胶管组合件。
培训资料参照标准：建筑装饰装饰工程质量查收规范GB50210-2001 实行日期2002.3.1 公布日期住所装饰装饰工程施工规范GB50327-2001实行日期2002.5.1 公布日期水电部分水道：1、规范：（ 1）水道改造施工时，应依据实质状况及客户需求，合理确立各用水滴的地点及管道走向划线定位。
（ 2）墙内暗埋管道时，开槽一定用切割机开凿（混凝土墙除外），宽度应一致，宽度应为管外径的 1.5-2 倍。
嵌入墙面的管道深度不得小于10 mm，墙面横向开槽不得超出1000mm，防备破坏建筑构造。
厨卫水道开槽，槽内一定做防水。
（ 3）管线安装布局合理，横平竖直，间距平行，电线与暖气、热水、煤气管之间的平行距离不该小于200mm 如遇水电交错没法留开距离时，订交处线管无直接。
（ 4）坐便器给水管安装高度一般距净地面至角阀中心宜为250mm；洗面盆冷热水预留接口距净地面高度宜为350～ 450mm；淋浴阀高度一般距净地面至预留接口中心线宜为1050mm。
（ 5）布冷热水管时，布管应上热下冷，左热右冷，冷热平行间距许多于200mm（特别要求除外，如淋浴冷热水间距为150 mm ），布管时应保证整管使用合理(4 米之内没有直接、整管除外)。
（ 6）改造完成，未关闭以前应由监理和客户一同进行灌水打压试验，打压数值应为0.6～ 0.8Mpa ，保持二十分钟压力降落不得超出0.05Mpa 为合格。
厨卫露台等开槽处一定用水泥沙浆封补，其余部位可用石膏封补。
（ 7）所实用水滴应查验通水能否畅达。
2、查验工具：水道打压泵、卷尺电路（一）墙体内的电路改造1、规范：（ 1）电路改造施工时，应依据实质状况及客户需求，合理确立各用电点的地点及管道走向门路划线定位。
（ 2）墙内暗埋线管时，开槽一定用切割机开凿（混凝土墙除外），宽度应一致，线管深度应低于墙面 10mm，宽度应为管外径的 1.5-2 倍。
墙面横向开槽不该超出1000mm，防备破坏建筑构造。

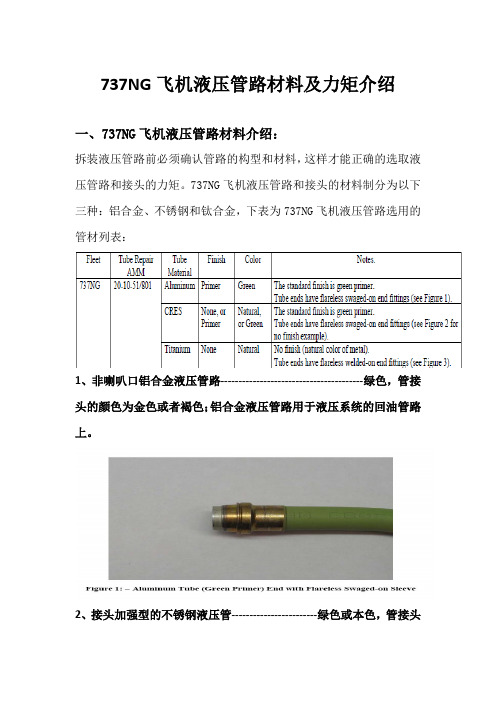

737NG飞机液压管路材料及力矩介绍一、737NG飞机液压管路材料介绍：拆装液压管路前必须确认管路的构型和材料，这样才能正确的选取液压管路和接头的力矩。
