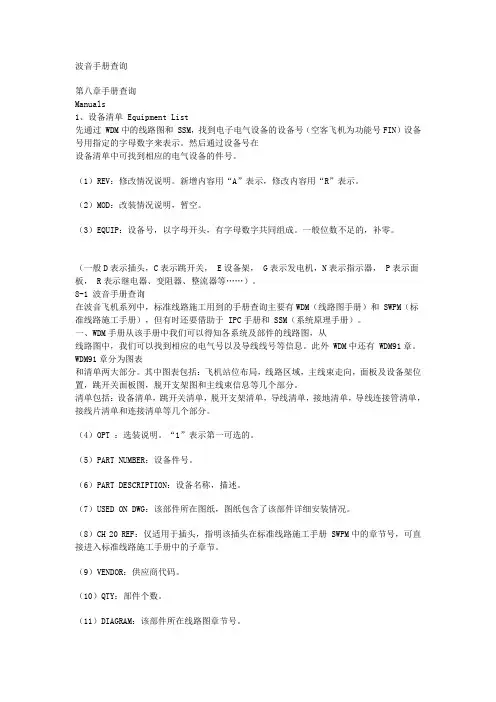

波音手册查询第八章手册查询Manuals1、设备清单 Equipment List先通过 WDM中的线路图和 SSM，找到电子电气设备的设备号（空客飞机为功能号FIN）设备号用指定的字母数字来表示。
然后通过设备号在设备清单中可找到相应的电气设备的件号。
（1）REV：修改情况说明。
新增内容用“A”表示，修改内容用“R”表示。
（2）MOD：改装情况说明，暂空。
（3）EQUIP：设备号，以字母开头，有字母数字共同组成。
一般位数不足的，补零。
（一般D表示插头，C表示跳开关， E设备架， G表示发电机，N表示指示器， P表示面板， R表示继电器、变阻器、整流器等……）。
8-1 波音手册查询在波音飞机系列中，标准线路施工用到的手册查询主要有WDM（线路图手册）和 SWPM（标准线路施工手册），但有时还要借助于 IPC手册和 SSM（系统原理手册）。
一、WDM手册从该手册中我们可以得知各系统及部件的线路图，从线路图中，我们可以找到相应的电气号以及导线线号等信息。
此外 WDM中还有 WDM91章。
WDM91章分为图表和清单两大部分。
其中图表包括：飞机站位布局，线路区域，主线束走向，面板及设备架位置，跳开关面板图，脱开支架图和主线束信息等几个部分。
清单包括：设备清单，跳开关清单，脱开支架清单，导线清单，接地清单，导线连接管清单，接线片清单和连接清单等几个部分。
（4）OPT ：选装说明。
“1”表示第一可选的。
（5）PART NUMBER：设备件号。
（6）PART DESCRIPTION：设备名称，描述。
（7）USED ON DWG：该部件所在图纸，图纸包含了该部件详细安装情况。
（8）CH 20 REF：仅适用于插头，指明该插头在标准线路施工手册 SWPM中的章节号，可直接进入标准线路施工手册中的子章节。
（9）VENDOR：供应商代码。
（10）QTY：部件个数。
（11）DIAGRAM：该部件所在线路图章节号。
（12）STATION-WL-BL：部件定位信息，站位 -水线-纵剖线。
（13）EFFECTIVITY：有效性。
2、跳开关清单 CIRCUIT BREAKER LIST（1）PANEL NO：跳开关所在的面板号。
（2）REV：修改情况说明。
暂空。
（3）GRID NO：跳开关所在面板的位置号。
（4）CKT BKR：跳开关的设备号。
（5）DESCRIPTION：跳开关的具体描述及用途。
（6）DIAGRAM：跳开关所在线路图章节号。
（7）EFFECTIVITY：有效性。
3、脱开支架清单 BRACKET LIST（1）BRACKET NO：脱开支架的设备号。
（2）REV：修改说明，暂空。
（3）POSITION：脱开支架上每一个插头 /插座的位置号。
（4）DESCRIPTION：脱开支架的具体描述，所在位置。
（5）RECP：插座的设备号。
（6） BUNDLE：插座连接的线束号。
（7）PLUG：插头的设备号。
（8） BUNDLE：插头连接的线束号。
（9）MAX POS：脱开支架上可供放置的插头/插座最大位置数量。
（10）STATION-WL-BL：部件定位信息，站位 -水线-纵剖线。

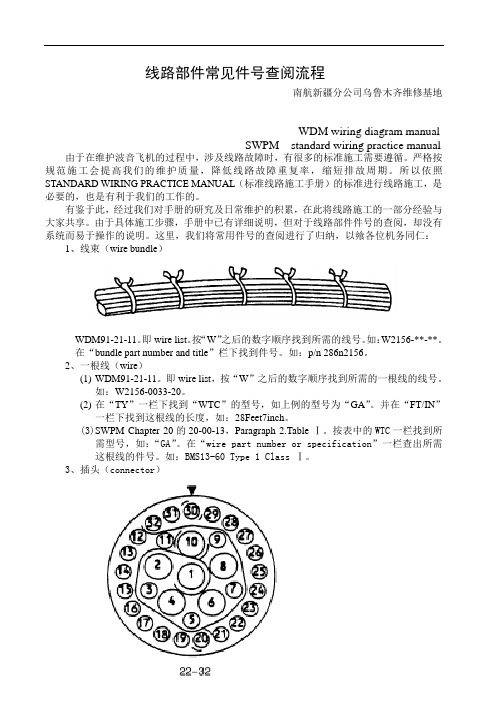

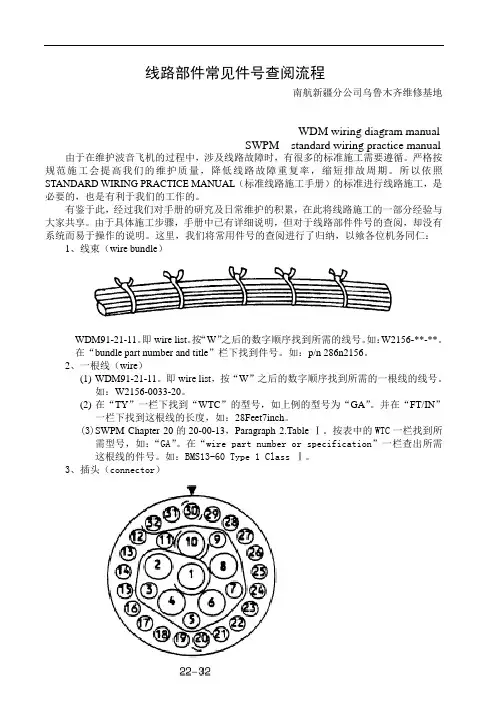

4、导线清单 WIRE LIST分为导线清单 WIRE LIST和备用导线清单 SPARE WIRE LIST，形式内容大致相同。
（1）REV：修改说明。
（2）MOD：改装情况说明，暂空。
（3）BUNDLE PART NUMBER AND TITLE：线束号及名称，对线束号功能进行简单说明。
（4）BUNDLE：线束号，均以W开头，WXXX。
（5）WIRE：线的序列号。
表明线的类型。
如：001-199代表单股线（不带屏蔽层），201-199代表双股绕线（不带屏蔽层），SHA-SPZ代表带屏蔽层。
（6）GA（GAUGE）：线的尺寸AWG。
（7）CO（COLOR）：线的颜色代码。
B：蓝色，K：黑色，N：棕色，P：粉色，R：红色……（8） TY（TYPE）：导线类型。
（9）FA（WIRE FAMILY）：组代码，用来表示相关联的一组线。
（10）LENGTH FT/IN：长度，英尺/英寸。
（11）DIAGRAM：导线所在线路图章节号。
“MULTI”表示此导线同时出现在几张线路图中。
“SPARE”表示此导线是空线，作为备用线。
（12）EQUIP：导线的两端所连接设备的设备号。
（13）TERM：终端号，表示设备上与导线相连的插钉或接线片号。
（14）TT：终端类型，用代码表示。
（15）SP（SPLICE）：表示连接方式。
“*”表示两或多根线的终端连接在一起。
“A，B….”表示屏蔽线终端。
“*1，*2，*3”表示*1连接在一个终端上，*2连接在第二个终端上，*3连接在第三个终端上。
（16）EFFECTIVITY：有效性。
5、主导线束清单 MATSTER BUNDLE LIST（1）BUNDLE：导线束号。
（2）SEP：SEPARATION CODE 导线束分隔码。
（3）DESCRIPTION：导线束具体描述。
（4）EQUIP：导线束终端的设备号。
（5）MATEWITH：与导线束终端设备相匹配的设备号。
（6）LOCATION：位置，面板号以及站位等信息。
（7）MW CONNECTOR：与导线束终端设备匹配的设备上连接器（插头/插座等）的设备号。
（8）MW BUNDLE：与连接器（插头/插座等）相连的导线束号。
（9）EFFICTIVITY：有效性。
6、接地清单GROUND LIST（1）REV：修改说明。
（2）MOD：改装情况说明，暂空。
（3）GND NO.PART NUMBER：接地块的设备号以及接地类型（AC，DC，S）。
AC代表交流接地，DC代表直流接地，S代表防静电、屏蔽或特殊接地。
（4）STATION-WL-BL：站位信息站位 -水线-纵剖线。
（5）EFFECTIVITY：有效性。
（6）BUNDLE：线束号。
（7）WIRE NO：线的序列号。
（8）GA（GAUGE）：导线的尺寸AWG。
（9）CO（COLOR）：导线的颜色代码。
（10）TERM：终端号.（11）DIAGRAM：导线所在线路图章节号。
7、导线连接管清单SPLICE LIST（1）REV：修改说明。
（2）MOD：改装情况说明，暂空。
（3）SPLICE NO：连接管的设备号。
（4）BUNDLE：线束号。
（5）STATION-WL-BL：站位信息，站位 -水线-纵剖线。
（6）WIRE NO：导线的序列号。
（7）GA（GAUGE）：线的尺寸AWG。
（8）CO（COLOR）：导线的颜色代码。
（9）TYPE：导线类型。
（10）DIAGRAM：导线所在线路图章节号。
（11）EFFECTIVITY：有效性。
8、接线片清单TERMINAL LIST（1）TERMINAL NO：接线片设备号。
（2）FIX：安装接线片在接线块/桩上的类型。
（3）PART NUMBER：接线块/桩件号。
（4）TERM：终端号。
（5）TYPE：导线类型。
（6）BUNDLE：线束号。
（7）WIRE NO：导线的序列号。
（8）STATION-WL-BL：站位信息，站位 -水线-纵剖线。
（9）GA（GAUGE）：线的尺寸AWG。
（10）CO（COLOR）：导线的颜色代码。
（11）DIAGRAM：导线所在线路图章节号。
（12）EFFECTIVITY：有效性。
9、连接清单HOOK-UP LIST（1）EQUIP：设备号。
（2）STATION-WL-BL：站位信息，站位 -水线-纵剖线。
（3）TERM：终端号。
（4）TYPE：导线类型。
（5）BUNDLE：线束号。
（6）WIRE NO：导线的序列号。
（7） DESCRIPTION：连接设备的具体描述。
（8）G A（GAUGE）：线的尺寸AWG。
（9）CO（COLOR）：导线的颜色代码。
（10）DIAGRAM：导线所在线路图章节号。
（11）EFFECTIVITY：有效性。
二、SWPM手册Standard Wiring Practice Manual 1、关于手册中涉及到的术语： SPLICE：接线管，用于将几根或一根导线与另外的导线连接在一起。
UNINSULATED SPLICE：不绝缘接线管，又称为不防水接线管。
INSULATED SPLICE：绝缘接线管，又称为防水接线。
TERMINAL：接线片。
一般用于导线的搭地或者接在接线柱上。
CONNECTOR：电插头。
SHRINKABLE SLEEVES：热缩管。
STUD：接线柱，一般指用于连接接线片的固定螺栓。
STRAIN RELIEF CLAMP：插头尾部 MECHANICAL FERRULE：机械压环，用于修理导线时或者做屏蔽接地线的时候使用。
一般分为内层机械压环和外层机械压环。
CONTACT：插钉。
PIN：插针（公插钉)。
SOCKET：母插钉。
WIRE HARNESS TIE：扎绳,可用于非增压区或增压区。
PLASTIC TIE STRAP：扎带。
只能用于增压区。
WTC（WIRE TYPE CODE）：线类型代码，用于确定导线的件号。
AWG（American Wire Gauge）：美国标准线径,不包括导线外层的绝缘层，仅仅指导线内部导体的直径。
CAU（Circular Area Unit）：导体的圆形面积。
SWPM（Standard Wiring Practices Manual）：波音电气标准施工手册。
Insert configurations：插钉的插入构型,用于确定插钉的件号，大小，以及插头的尺寸大小。
2、SWPM手册中的重要内容先要熟练学会用SWPM中的交叉索引章节交叉索引 CHAPTER CROSS-REFERENCE INDEX。
下面介绍实际工作中用到较多的章节。
（1）20-00-11波音商用飞机电气维修所需消耗性材料在这部分章节中，给出了材料的温度级别等级，以及防液压油的类别区分，给出了常用的维修材料，比如扎绳，热缩管，修理导线用的耐高温防液压油的胶带，插头没有装插钉的空孔填充棒的件号。
（2）20-00-12 电插头内插钉的压制工具（3）20-00-13 导线类型代码在本章节里的图表给出了波音系列飞机所使用的导线类型代码，导线的件号以及可替换导线的类型代码。
导线的类型代码要根据WDM DIAGRAM中的导线代号以及WDM中WIRE LIST查到。
在本章节里还对导线的功用进行了描述，包括对该段导线是否耐高温，是否是屏蔽线等的综合概述。
（6） 20-00-16 导线外径导线的外径简称O.D ，包括其最内的导体和离导体最近的绝缘层。
（7）20-10-11 电气施工中铺线的标准以及导线的保护以及识别本章节给出了飞机高振区域的划分，扎绳和扎带的使用范围。
扎绳可以适用于增压区和非增压区。
