波音标准线路施工 SWPM -737 灯光系统 接线片的更换

Flight kit/reading light灯（老鼠灯）排故小窍门航后发现副驾驶（First officer）地图灯灯体处接线磨损跳火，因为太靠近灯体，接线不方便。

制定的排故方案有两种，一种是拆解Flight kit light灯灯体，另一种是更换新的Flight kit light灯。

波音公司设计的Flight kit light灯灯体拆解比较复杂，容易损坏灯体。

（波音公司只提供了老鼠灯的灯体和部分相关的件号，没有序号）现在介绍一个更换新Flight kit light 灯的小窍门。

以往更换Flight kit light灯，因为接线端位置很难接近，一般选择从中间截断导线，选择夹线，这样做比较复杂，也不符合程序。

更换Flight kit light灯具体操作程序如下：1.准备好工具。

（卡拉套筒一套，十字螺刀，P/N34256-8）2.拔跳开关（P6-3 A9），确信Flight kit light灯断电。

3.其次拆除风挡玻璃下部的一块面板，其中一个螺钉在2号风挡下面，需要打开活动风挡拆除，可以拆掉面板。

4.以前只能选择夹线是因为不好接近，排故小窍门关键是拆除副驾驶旁边的烟灰缸，（烟灰缸是由两个螺钉固定在壁板上）拆除烟灰缸后，方便接近接线端。

5.接线端是两个固定螺母固定，使用1/4inch卡拉套筒，通过延长杆可以接近螺母，拆装是要小心，防止卡拉头和螺母掉进夹板里。

6.最后安装新Flight kit light灯，复位跳开关，操作测试，故障排除了。

维修经验是通过具体实践过程逐渐总结的，虽然只是排故过程中的一个小窍门，但是能够解决一个棘手的问题。

故障排除了，大家很开心，把经验和大家分享。

图参考（IPC33-17-00）排故团队：魏作江李强徐立同李开拓作者：李开拓。

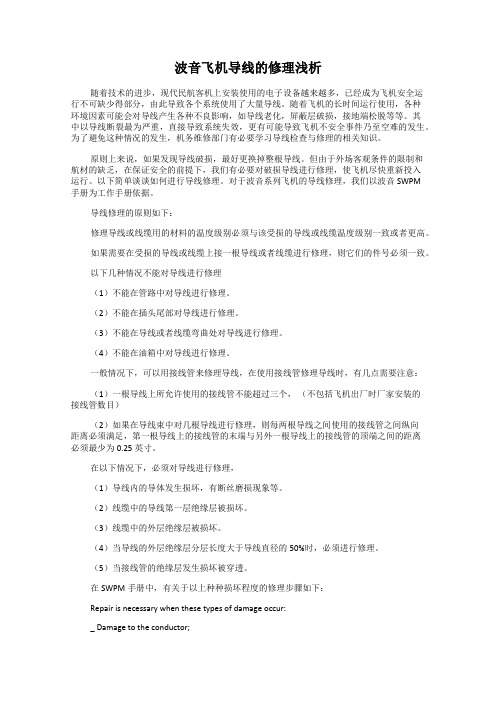

波音飞机导线的修理浅析随着技术的进步，现代民航客机上安装使用的电子设备越来越多，已经成为飞机安全运行不可缺少得部分，由此导致各个系统使用了大量导线。

随着飞机的长时间运行使用，各种环境因素可能会对导线产生各种不良影响，如导线老化，屏蔽层破损，接地端松脱等等。

其中以导线断裂最为严重，直接导致系统失效，更有可能导致飞机不安全事件乃至空难的发生。

为了避免这种情况的发生，机务维修部门有必要学习导线检查与修理的相关知识。

原则上来说，如果发现导线破损，最好更换掉整根导线。

但由于外场客观条件的限制和航材的缺乏，在保证安全的前提下，我们有必要对破损导线进行修理，使飞机尽快重新投入运行。

以下简单谈谈如何进行导线修理。

对于波音系列飞机的导线修理，我们以波音SWPM手册为工作手册依据。

导线修理的原则如下：修理导线或线缆用的材料的温度级别必须与该受损的导线或线缆温度级别一致或者更高。

如果需要在受损的导线或线缆上接一根导线或者线缆进行修理，则它们的件号必须一致。

以下几种情况不能对导线进行修理（1）不能在管路中对导线进行修理。

（2）不能在插头尾部对导线进行修理。

（3）不能在导线或者线缆弯曲处对导线进行修理。

（4）不能在油箱中对导线进行修理。

一般情况下，可以用接线管来修理导线，在使用接线管修理导线时，有几点需要注意：（1）一根导线上所允许使用的接线管不能超过三个，（不包括飞机出厂时厂家安装的接线管数目）（2）如果在导线束中对几根导线进行修理，则每两根导线之间使用的接线管之间纵向距离必须满足，第一根导线上的接线管的末端与另外一根导线上的接线管的顶端之间的距离必须最少为0.25英寸。

在以下情况下，必须对导线进行修理，（1）导线内的导体发生损坏，有断丝磨损现象等。

（2）线缆中的导线第一层绝缘层被损坏。

（3）线缆中的外层绝缘层被损坏。

（4）当导线的外层绝缘层分层长度大于导线直径的50%时，必须进行修理。

（5）当接线管的绝缘层发生损坏被穿透。

电气标准施工手册介绍该介绍以空客手册为主。

1.概述电气标准施工手册（ESPM或SWPM）描述了空客或波音飞机的电气安装程序和数据。

手册中介绍了如何维护和修理标准电气部件。

下面以空客手册为例：信息按章节划分如下：-概述，如何使用（00-INTRO）-索引（20-00-00）-安全程序（20-10-00）-工具（20-25-XX）-相关的标准规则和建议的章节（20-3X-XX）特殊区域（20-31-XX）标识／标记（20-32-XX）导线束（20-33-XX）-相关的标准电气部件和连接部件描述的章节（件号的识别和特性）以及相关处理程序（连接程序或连接表）（20-4X-XX）：套管，末端帽和金属环（20-42-XX）接合和压力封严（20-43-XX）连接和终端模块（20-44-XX）电气杂项（20-45-XX）跳开关，继电器和继电器座（20-46-xx）终端和接触器（20-48-XX）-相关的维护程序的章节（20-5X-XX）：标准施工（20-51-XX）检验/检查和测试（20-52-XX）修理程序（20-53-XX）维修检查期间的保护（20-54-XX）清洁（20-55-XX）注：与动力装置有关的标准施工在AMM 70-71-XX中。

2.定义2.1．术语定义下列用在ESPM中的术语的定义：-标准施工：标准的工业施工并不只针对于AIRBUS飞机。

特殊针对AIRBUS飞机的程序之适用于几个系统。

-力矩力矩是用于当一个程序要求一个特殊的力矩值时。

-紧固紧固是用于当没有特殊力矩值要求时。

-警告提醒在使用下列材料，执行处理方法，程序或有限制时，避免伤害到人员。

-警戒提醒在执行处理方法和程序时，避免损伤设备。

-注意提醒处理方法可能使工作更容易，或者提供辅助工具，或者有说明信息2.2．件号的解释仅能通过件号而不是功能号来查找ESPM信息。

列在ESPM中的件号由两部分组成：- 基本部分，它是标准件号／组。

- 后缀，用于定义具体项目。

LB_■-■工业与信息化TECHNOLOGY AND INFORMATION 浅谈波音标准线路施工手册的使用于善祥山东太古飞机工程有限公司山东济南250107摘要在日常维护波音飞机过程中，维修人员经常使用SWPM查询部件和工具的件号等信息。

本文结合实际工作经验，以737飞机为例总结常见部件和做线工具件号的查询技巧，指导年轻维修人员快速入门，供专业维修工程师参考。

关键词SWPM;维修人员；做线1术语1.1WTC-WIRE TYPE CODE线束类型代码。

WDM中该代码简写为TY。

WTC用来标识导线的件号，主要用于通过WDM中的TY到SWPM中查找WTC 对应的导线件号。

1.2AWG-AMERICAN WIRE GAUGE美国标准线径。

AWG是导线内部导体的直径，不包括绝缘层。

1.3CAU-CIRCULAR AREA UNIT圆形面积单位。

表征导体CONDUCTOR,接线片TERMINAL,死接头SPLICE和拼接适配器ADAPTER的截面积尺寸。

SWPM20-30-11有导线CAU和AWG之间的换算关系，接线片和死接头的CAU是通过CRIMP BARREL SIZE确定的。

1.4INSERT CONFIGURATIONS插入构型。

用来确定插钉的件号以及插钉、电插头的尺寸。

1.5CRIMP BARREL SIZE公母钉末端接触尺寸。

插钉的CRIMP BARREL SIZE与对应的电插头孔的尺寸SIZE相同。

1.6ENGAGING END公母钉末端夹接筒尺寸。

对于标准插钉，CRIMP BARREL SIZE和ENGAGING END数值相同。

对于特殊插钉，这两个数值不相同。

1.7SETTING压钉工具的设置值。

导线和插钉的尺寸不同，选择压钉工具的设置值也不相同，用来保证插钉和导线之间的压接效果最佳。

压钉工具设置了不合适的SETTING,导线压接过紧或过松会导线松脱，引起飞机故障，影响飞行安全旳。

1.8WIRE O.D.导线的外径尺寸。

737NG电子常用更换件（仅适用于SHG的飞机）（仅供参考）AMM22IPC 22－11－33－03 FCC （飞行控制计算机）p/n：822-1604-101 IPC 22－11－34－02 DFCS方式控制面板p/n：822-1567-101 IPC 22－11－37－01 IFIAU（综合飞行附件组件）p/n：65-52820-2 IPC 22－11－41－01 自动驾驶脱开电门p/n：721101A1IPC 22－23－00－03 偏航阻尼指示器p/n：253884AMM23IPC 23－11－21－10 高频收发机p/n：822-0330-001IPC 23－11－61－02 高频耦合器p/n：822-0987-003IPC 23－12－11－01 甚高频天线p/n：DMC50-17IPC 23－12－21－04 第3部甚高频收发机p/n：822-1250-002IPC 23－12－21－05 第1、2部甚高频收发机p/n：822-1250-002IPC 23－12－41－06Z 无线电调谐面板p/n：G7404-124IPC 23－24－02－03 应急定位发射机p/n：453-5004IPC23－27－51－06 ACARS CMU p/n：965-0758-002 （ACARS核心软件p/n：998-2830-518）（ACARS应用软件p/n：998-2833-515）IPC23－31－01－01 旅客广播放大器p/n：622-5342-101IPC23－31－06－04 磁带放音机p/n：RDAX7308-01IPC23－32－01－84 视频磁带播放机p/n：743-0304-001IPC23－32－02－84 VSCU （视频播放控制器）p/n：743-0315-003 IPC23－32－07－84 Airshow 控制组件p/n：913004AMM23IPC23－32－13－64H 可收放式LCD p/n：1303910-100或1303910-101 IPC23－42－01－02 手提式电话（handset ）p/n：285W0024-1B IPC23－51－00－09 驾驶员用麦克风p/n：903-1341或602-4183IPC23－61－00－02 静电放电刷p/n：大翼侧边2-16SC1大翼翼尖2-14SC1水平安定面侧边2-16SC1水平安定面翼尖2-14SC1垂直安定面侧边2-16SC1垂直安定面顶端740007IPC23－71－11－03 语音记录器p/n：980-6022-001AMM34IPC34－11－01－02B 垂直安定面皮托管p/n：0851HT1IPC34－11－01－03 正副驾驶皮托管p/n：0851HTIPC34－13－01－02备用高度空速指示器WL102AMS3IPC34－21－01－01 ADIRU p/n：HG2050AC07IPC34－21－04－01A 数模转换器（MODULE ASSY-AIR DATA ESDS）p/n：C17001BA01IPC34－21－05－01A 迎角风标p/n：0861FL1IPC34－21－06－08 大气总温探头p/n：102AH2AGIPC34－22－07－02 RMI （无线电磁指示器）p/n：622-5002-207AMM34IPC34－23－01－02 备用磁罗盘p/n：CSCIPC34－24－01－02 备用姿态指示器p/n：H341BWM或综合备用飞行显示指示器C16221KA02IPC34－33－11－01 无线电高度表天线p/n：S67-2002-18IPC34－33－21－01 无线电高度表收发机p/n：822-0334-002或822-0334-003 IPC34－31－42－02 ILS/GPS接收机p/n：822-1152-001IPC34－31－52－04 VHF导航控制面板p/n：G7500-03IPC34－36－01－02 HUD计算机p/n：1500-2460-003IPC34－43－11－06 气象雷达天线p/n：622-5137-601IPC34－43－31－01 气象雷达收发机p/n：822-1710-002IPC34－43－91－12A气象雷达控制面板p/n：622-5129-802IPC34－45－01－06 TCAS计算机p/n：822-1293-002或822-1293-003或622-8971-022IPC34－45－02－01 TCAS上部天线p/n：622-8973-001TCAS下部天线p/n：622-8973-001IPC34－46－02－01 近地警告计算机p/n：965-1690-052IPC34－51－01－02 VOR和指点信标接收机p/n：822-0297-001IPC34－53－01－04 ATC L波段天线p/n：DM1601354-001IPC34－53－02－07 ATC应答机p/n：822-1338-003IPC34－53－03－03 ATC/TCAS控制面板p/n：G6992-02或G6990-51IPC34－55－11－03 DME天线p/n：DM1601354-001IPC34－55－21－02 DME应答机p/n：822-0329-001737NG电子常用更换件AMM34IPC34－57－02－03 ADF控制面板p/n：G7403-03IPC34－57－03－02 ADF接收机p/n：822-0299-001IPC34－58－02－03 GPS天线p/n：S67-1575-133或S67-1575-133 IPC34－61－01－03 CDU p/n：174101-02-01IPC34－61－02－02A FMC p/n：176200-01-01FMC 软件p/n：BCG014A2IPC31－25－11－04 时钟p/n：35000-00-01或9010-1-3IPC31－31－11－06 DFDR p/n：980-4700-042IPC31－31－24－06B 无线QAR p/n：2243800-73IPC31－33－01－03 ACARS打印机p/n：8055515-4507IPC31－62－12－01 EFIS控制面板p/n：4082730-901IPC31－62－21－10A 公共显示控制组件（DEU）p/n：4081600-930 IPC31－62－11－03 平板显示器p/n：4086850-922或4086850-924 IPC31－62－21－04 DEU操作软件311DHNP01A09或HNP5EAL026001DEU数据库软件3112HNP03A04IPC31－11－81－02 CDU中间平板显示器4086850-922或4086850-924 IPC27－32－42－02 SYMD p/n：285A1010-6或285A1010-9 IPC27－32－31－01 抖杆器p/n：C07202-2。

线号W1664-1003-12
1.根据线号查找WDM WIRE LIST，确认导线类型和终端类型
2.打开SWPM20-00-13 WIRE TYPE CODES AND WIRE PART NUMBERS-WIRE TYPE CODES根据
导线类型TY确认导线标准件号
3.打开SWPM20-00-15 WIRE INSULATION REMOVAL - CABLE JACKET AND WIRE INSULATION
REMOVAL TOOLS根据导线类型TY结合线径GA确定剥线工具件号
4.打开WDM - FRONT MATTER - INTRODUCTION - CODES根据终端TY确定所有接
线片件号
5.打开SWPM - FRONT MATTER - CROSS REFERENCE INDEX 分别搜索所有匹配的的件
号，以确定SWPM章节号
6.打开所确定的SWPM章节，在Table 1中根据AWG确定CAU
7.分别搜索之前确定的所有接线片件号，与AWG、CAU同时匹配的即为最终接线片件号
8.复制所确认的接线片件号，搜索并确认备用件号
9.打开备用件号所匹配的ASSEMBLY OF TERMINAL LUGS，根据线径确定压接工具件号。

浅谈波音线路标准施工（SWPM）的应用作者：谢开勇来源：《科学与财富》2019年第01期摘要：标准线路施工是日常维修活动中的重要维修项目，但是从日常实际情况发现存在相关技术人员比较缺乏，人员对于相关知识掌握比较少，运用不熟练的情况，而相应的手册内容过多，难度大，掌握起来有一定的困难，本文将对一些常用的标准施工进行一个分析讲解，为同行业者提供一个技术参考。

关键词：SWPM； WDM；SSM常用程序介绍：1，用SWPM查找绝缘去除工具和程序A，从WDM查导线信息，确定WTC（WIRE TYPE CODE）码。

B，由SWPM20-00-15可知每一绝缘去除工具都与一WTC对应。

2，用SWPM查插头插钉件号，退送钉工具和程序A，确定插头件号，1：看本体上标签件号信息；2：查插头的WDM。

B，在SWPM-FM-CONTENTS知20-6X各类插头相关程序，已知插头件号，可搜件号查信息（1，相应章节目录可知插头是前后退；2，件号描述里需知Insert Configuration）。

C，在INSERT CONFIGURATION确定对应钉的个数和尺寸，知钉尺寸等同接触端尺寸Engaging End Size。

D，在CONTACT PART NUMBERS AND DESCRIPTION根据Engaging End Size和压接靶尺寸Crimp Barrel Size确定插钉件号。

压接靶尺寸为线AWG。

E，在CONTACT ASSEMBLY根据线规格和插钉大小，选压接工具。

F，在CONNECTION DISASSEMBLY根据Engaging End Size，选退钉工具。

G，在CONTACT INSERTION根据钉大小，选送钉工具。

H，在20-24-20中找保持力工具件号和保持力测量程序参数。

3，使用SWPM确定接线片件号和安装程序A，在WDM里找需更换接线片信息，终端代码（TT）。

B，根据TT在WDM-INTRODUCTION-CODE查件号和代码描述，可能有几个适用此代码的件号。

线路部件常见件号查阅流程南航新疆分公司乌鲁木齐维修基地牛蜀东唐红WDM wiring diagram manualSWPM standard wiring practice manual 由于在维护波音飞机的过程中，涉及线路故障时，有很多的标准施工需要遵循。

严格按规范施工会提高我们的维护质量，降低线路故障重复率，缩短排故周期。

所以依照STANDARD WIRING PRACTICE MANUAL（标准线路施工手册）的标准进行线路施工，是必要的，也是有利于我们的工作的。

有鉴于此，经过我们对手册的研究及日常维护的积累，在此将线路施工的一部分经验与大家共享。

由于具体施工步骤，手册中已有详细说明，但对于线路部件件号的查阅，却没有系统而易于操作的说明。

这里，我们将常用件号的查阅进行了归纳，以飨各位机务同仁：1、线束（wire bundle）WDM91-21-11。

即wire list。

按“W”之后的数字顺序找到所需的线号。

如：W2156-**-**。

在“bundle part number and title”栏下找到件号。

如：p/n 286n2156。

2、一根线（wire）(1)WDM91-21-11。

即wire list，按“W”之后的数字顺序找到所需的一根线的线号。

如：W2156-0033-20。

(2)在“TY”一栏下找到“WTC”的型号，如上例的型号为“GA”。

并在“FT/IN”一栏下找到这根线的长度，如：28Feet7inch。

(3)SWPM Chapter 20的20-00-13，Paragraph 2.Table Ⅰ。

按表中的WTC一栏找到所需型号，如：“GA”。

在“wire part number or specification”一栏查出所需这根线的件号。

如：BMS13-60 Type 1 Class Ⅰ。

3、插头（connector）WDM CHAPTER20，在“EQUIPMENT LIST”中，按字母顺序找到所需插头设备号。
