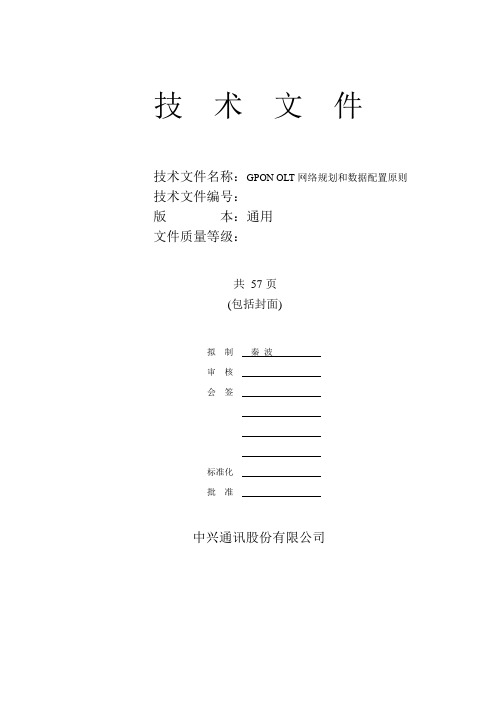

技术文件技术文件名称：GPON OLT网络规划和数据配置原则技术文件编号：版本：通用文件质量等级：共57页(包括封面)拟制秦波审核会签标准化批准中兴通讯股份有限公司目录第1章C220/C300网络规划 (5)1.1 网络结构规划 (5)1.1.1 设计原则 (5)1.1.2 组网规划 (6)1.1.3用户数量规划 (17)1.1.4 ONT网元数量规划 (17)1.2 ODN网络规划 (18)1.2.1 光功率指标 (18)1.2.2 ONU距离 (21)1.2.3 长发光问题 (22)1.2.4 上联口对接 (23)1.3 业务规划 (24)1.3.1 网管规划 (24)1.3.2 业务规划 (24)1.4 FTTH和FTTB开局配置规划建议对照表 (25)第2章C220/C300配置原则 (28)2.1 硬件配置原则 (28)2.1.1 硬件型号的统一 (28)2.1.2 软硬件版本匹配 (29)2.1.3 硬件配置数据 (30)2.2 数据配置原则 (31)2.2.1 数据一致性原则 (31)2.2.2 业务数据原则 (31)2.3 基本宽带数据配置原则 (33)2.3.1 上网业务参数协商 (33)2.3.2 上网业务数据配置 (33)2.4 VOIP数据配置原则 (35)2.4.1 VoIP业务参数协商 (35)2.4.2 VoIP业务数据配置 (36)2.5 组播数据配置原则 (38)2.5.1 组播业务参数协商 (38)2.5.2 组播业务数据配置 (39)2.6 Qinq数据配置原则 (42)2.6.1 qinq方式规划 (42)2.6.2 qinq 业务配置原则 (43)2.6.3 Service-port配置 (43)2.7 Gemport流与Qos规划 (44)2.7.1 Gemport流限速规划 (44)2.7.2 限速与QoS (44)2.8 ACL配置原则 (47)2.9 对接数据原则 (47)2.10 OLT上联端口VLAN 1 (48)2.11 上联网络环回 (48)2.12 上联端口对接模式配置原则 (49)2.13 上联口保护 (50)第3章网管规划和配置 (52)3.1 网管配置建议 (52)3.1.1 网管安装 (52)3.1.2 服务器内存和线程数量优化 (52)3.1.3 网元SaveFlash策略 (52)3.1.4 OLT网元配置数据备份 (52)3.1.5 MDU网元配置数据备份 (53)3.1.6 提取网元统计数据策略 (53)3.1.7 历史告警和操作日志删除和备份策略 (53)3.1.8 网管数据库备份策略 (53)3.1.9 网元轮询配置 (54)3.2 网元拓扑数据制作建议 (54)3.2.1 网管拓扑分组规则建议 (54)3.2.2 拓扑管理注意事项 (54)3.2.3 拓扑管理具体规范建议 (54)3.3 网元命名规范 (55)3.3.1 命名原则 (55)3.3.2 字符集定义 (55)3.3.3 网元设备命名规范 (56)第1章C220/C300网络规划1.1 网络结构规划1.1.1 设计原则综合考虑GPON设备的特点和性能，组网规划应满足GPON自身特点和实际能力。
华为ONU配置业务指引举例说明：B类ONU配置指引：MA5620线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJTONU网管vlan：22Cvlan:1534Svlan:1269 在OLT增加vlan 并在上行口透传1、首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。
1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接0，T-CONT1需绑定DBA模板，请根据实际工单需要绑定带宽配置。
1-2、GEM链接0映射网管vlan 22需要绑定带宽配置。
1-4、GEM链接0映射业务Cvlan 15342-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认3-1、首先将自动发现上报上来SN码的ONU确认。
配置）3-3、配置网管管理通道参数，SNMP模板名称选择SNMP1，网络参数的网管vlan、IP地址、掩码、网关请根据实际填写。
OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务vlan模式，然后选择确认。
到此完成ONU的注册。
4、配置业务ServicePort。
4-1、在主拓扑找到ONU设备→定位到ONU列表→选择ServicePort信息→右键增加→对话框设置参数4-2、名称根据实际情况填写，vlan ID信息为SVLAN 用户vlan为cvlan,业务类型选择多业务vlan 模式，接口选择实际端口信息，（0/4/4/2/2表示为0框4槽4端口，ONTID 2、GEMport2），上下行流量根据工单需要多大带宽流量实际选择配置。
5、ONU设备的数据。
5-1、添加业务CVLAN。
进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行口透传的意思)。
5-2、增加业务ServicePort。
进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort 对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选择多业务VLAN模式，用户vlan请根据实际情况选择（untaged是用户数据不带vlan标签，需要带vlan标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。
广东移动GPON业务配置模板规范(试行版)修订记录为推进GPON自动激活系统投产，实现GPON业务的快速部署，广州移动实现FTTB 方案：一款ONU一个线路模板，线路模板采用vlan映射，即每个ONU已预部署规划的vlan，待业务需求上线时在OLT做C’VLAN（规划vlan）转换成CVLAN（业务cvlan）并添加SVLAN （业务svlan）。
实现FTTH方案：一款业务套餐一个模板集，实现端到端配置，即OLT上行端口到ONT下行端口配置。
本文档为华为GPON业务配置模板规范。
⏹FTTB模式下，应用MDU模板配置规范:一、通用原则（1）ONU线路模板VLAN规划：A、管理VLAN：固定为4000。
B、以太网/DSL端口：千位：板位号（0为第1个业务槽），百位和十位：端口号，个位：业务序号（1为第一套业务）C、语音POTS端口: 固定4001备注：◆具体端口和规范VLAN对应关系可参考附件中的FTTB ONU线路模板VLAN对照表。
◆如果主控板支持的GEM-MAPPING数量有限制的话，可以在规范模板的基础上适当地减少GEM-MAPPING数量。
（2）FTTB GEMPORT规划：A、以太网端口：每个端口对应一个GEMPORT，端口复用时采用GEM-MAPPING（可支持8个MAPPING）进行区分；当一个端口复用超过8套业务时再另新建线路模板。
B、语音POTS端口：所有端口对应一个GEMPORT和一个GEMMAPPING,GEMPORTID为201C、DSL端口：每个端口对应一个GEMPORT和一个GEMMAPPING【不存在端口复用】。
D、管理端口：GEMPORTID为200（3）FTTB ONU TCONT绑定DBA规划：A、TCONT0【系统预留，业务和网管不允许使用】绑定固定带宽为1M的DBA模板，DBA模板名称：1M_FIXED_DBAB、TCONT1【网管通道】绑定固定带宽为1M的DBA模板，DBA模板名称：1M_FIXED_DBAC、TCONT2【宽带类业务（以太网/DSL端口）】绑定保征带宽36M，最大带宽1024M的DBA模，DBA模板名称：36M-1024M_DBAD、TCONT3【语音业务(POTS端口)，没有POTS端口的MDU不需要配置】绑定固定带宽4M的DBA模板，如果存在带宽不足情况另外创建。
MA5680T与MA5620G组网1.1.1 数据规划表1数据规划1.1.2 业务配置流程1. MA5680T的数据业务配置图2MA5680T的数据业务配置流程步骤1：创建VLAN例：MA5680T(config)#vlan 1301mart 监控VLANMA5680T(config)#vlan 2 smart 用户VLAN步骤2：加入上行端口例：MA5680T(config)#port vlan 100 0/18 0 透传上行口MA5680T(config)#port vlan 1002 0/18 0步骤3：配置网管例：MA5680T(config)#interface vlanif 1301MA5680T(config-if-vlanif1301)# ip address 192.168.100.1 255.255.255.0步骤4：配置ONT管理模版及地址MA5680T(config-if-gpon-0/1 )#ont ipconfig 0 0 static ip-address 192.168.100.2mask 255.255.255.0 gateway 192.168.100.254MA5680T(config-if-gpon-0/1 )#ont port vlan 0 0 iphost 1301步骤5：配置ONT模板开局配置以后不配例：MA5680T (config)#ont-profile add{ <cr>|profile-id<K>|profile-name<K> }:profile-id{ profile-id<U><17,128> }:17{ <cr>|profile-name<K> }:Command:ont-profile add profile-id 17Press 'Q' or 'q' to quit input> Number of uplink PON ports<1-2> [1]:> IP config mode<0-Nonsupport, 1-Support, 2-DHCP only, 3-Static only> [1]:3> The type of MAC bridge<1-Single,2-Multi> [1]:1> Number of GEM ports<1-128> [32]:32> Is UNI configuration concerned<1-not concern, 2-concern> [2]:1> Mapping mode<1-VLANID, 2-802_1pPRI, 3-VLANID_802_1pPRI, 9-IPTOS, 10-VLANID_IPTOS> [1]:1> Number of T-CONTs<1-8> [1]:8> The type of flow control<1-PQ, 2-GEMPORT-CAR, 3-FLOW-CAR> [1]:3Adding an ONT profile succeededProfile-ID : 17Profile-Name : ont-profile_17步骤7：配置DBA模板例：MA5680T(config)# dba-profile add profile-id 11 type3 assure 20480{ max<K> }:max{ max-bandwidth<U><384,1235456> }:20480ONT的速率模板（11：20兆12：30兆14：）步骤8：在线增加ONT例：MA5680T(config-if-gpon-0/1# ont confirm 0 all sn-auth profile-id 17manage-mode snmp步骤9：创建Tcont模板1，并绑定DBA模版12例：MA5680T(config-if-gpon-0/1)#tcont bind-profile 0 01 profile-id 12步骤10：配置gemport例：MA5680T(config-if-gpon-0/1)# gemport add 0 gemportid 128 eth encrypt onMA5680T(config-if-gpon-0/1)# gemport add 0 gemportid 129 eth encrypt on步骤11：gemport绑定tcont例：MA5680T(config-if-gpon-0/1)#ont gemport bind 0 0 128 1 flow-carMA5680T(config-if-gpon-0/1 )#ont gemport bind 0 0 129 1 flow-car步骤12：gemport配置业务流映射例：MA5680T(config-if-gpon-0/1)#ont gemport mapping 0 0 128 vlan 1301 64 64MA5680T(config-if-gpon-0/1#ont gemport mapping 0 0 129 vlan 2 10240 10240步骤13：配置业务虚端口例：MA5680T(config)#service-port vlan 1301 gpon 0/1/0 gemport 128multi-service user-vlan 1301 inbound traffic-table index 6 outboundtraffic-table index 6（添加网管流）MA5680T(config)#service-port vlan 2 gpon 0/1/0 gemport 129multi-service user-vlan 2 inbound traffic-table index 6 outbound traffic-table index 6（添加业务流）步骤14：保存配置MA5680T(config)#save2. MA5620G的数据业务配置图3MA5620G的数据业务配置流程注：通过在OLT侧完成MDU的网管配置，即可通过OLT或网管登陆到MDU（本例为192.168.100.2）进行配置。
华为ONU配置业务指引举例说明：B类ONU配置指引：MA5620线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJTONU网管vlan：22Cvlan:1534Svlan:1269 在OLT增加vlan 并在上行口透传1、首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。
1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接0，T-CONT1需绑定DBA模板，请根据实际工单需要绑定带宽配置。
1-2、GEM链接0映射网管vlan 22需要绑定带宽配置。
1-4、GEM链接0映射业务Cvlan 15342-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认3-1、首先将自动发现上报上来SN码的ONU确认。
配置）3-3、配置网管管理通道参数，SNMP模板名称选择SNMP1，网络参数的网管vlan、IP地址、掩码、网关请根据实际填写。
OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务vlan模式，然后选择确认。
到此完成ONU的注册。
4、配置业务ServicePort。
4-1、在主拓扑找到ONU设备→定位到ONU列表→选择ServicePort信息→右键增加→对话框设置参数4-2、名称根据实际情况填写，vlan ID信息为SVLAN 用户vlan为cvlan,业务类型选择多业务vlan 模式，接口选择实际端口信息，（0/4/4/2/2表示为0框4槽4端口，ONTID 2、GEMport2），上下行流量根据工单需要多大带宽流量实际选择配置。
5、ONU设备的数据。
5-1、添加业务CVLAN。
进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行口透传的意思)。
5-2、增加业务ServicePort。
进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort 对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选择多业务VLAN模式，用户vlan请根据实际情况选择（untaged是用户数据不带vlan标签，需要带vlan标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。
GPON数据配置简化方案一、FTTB（MA5620）数据配置简化方案在ONT线路模板中，gemport使用优先级映射，即不同业务vlan打不同的优先级标签，根据不同优先级映射到不同的gemport中，在放入tcont中调度，到OLT后再根据gemport id打上不同的外层标签．1、ONU数据配置：数据规划举例：信令vlan 2801 、媒体vlan 2901 、网管vlan 1000共用2976的外层宽带业务内层1000-3000打3893的外层vlan信令媒体优先级:6 网管优先级: 2宽带拨号业务优先级:０MA5620G关键数据配置：huawei(config)# protocol-8021p-pri ；配置信令vlan优先级为6 { 8021p-priority<U><0,7> }:6；注此命令V800R306及其以后版本才有{ vlan<K> }:vlan{ vlanid<U><1,4093> }:2801huawei(config)# protocol-8021p-pri ；配置媒体vlan优先级为6 { 8021p-priority<U><0,7> }:6{ vlan<K> }:vlan{ vlanid<U><1,4093> }:2901ONT ipconfig 下发IP时，配置网管vlan 优先级为2。
huawei(config-if-gpon-0/3)#ont ipconfig{ port<U><0,7> }:0；V800R306及以后版本，才能对其下发网管vlan优先级{ ontid<U><0,127> }:0{ dhcp<K>|static<K> }:static{ gateway<K>|ip-address<K>|priority|vlan<K> }:ip-address{ ip-address<I><X.X.X.X> }:192.168.10.2{ mask<K> }:mask{ mask(A.B.C.D)<M><X.X.X.X> }:255.255.255.0{ <cr>|gateway<K>| priority |vlan<K> }:gateway{ gateway<I><X.X.X.X> }:192.168.10.1{ priority<K> |vlan<K> }:vlan{ priority<K>|vlanid<U><2,4093>}:1000{ priority<K> }: priority2宽带业务的优先级，通过如下rx 6 tx 6 体现出来service-port vlan 3000 eth 0/4/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6从traffic table里可以看出，6号索引为不限速，优先级为0。
GPON侧业务VLAN划分及配置规范建议一、VLAN划分建议：（一）、总体原则：1)OLT到宽带边缘网关(BRAS或SR)间采用IEEE 802.1ad规定的SVLAN＋CVLAN（QinQ）方式进行VLAN规划,其中外层SVLAN用于区分业务类型、OLT和PON口，内层CVLAN用于区分用户。
2)VOIP、带内网管等业务采用独立的单层SVLAN标识，仅区分业务类型。
（二）、业务VLAN具体规划要求宽带业务VLAN具体规划：1、OLT上每个PON口的SVLAN不同，故不同PON口下的CVLAN可以重复规划，即使用相同VLAN范围，考虑到S+C精确区分用户，同一PON口下的不同ONU的VLAN取值范围不同。
2、规划统一按照ONU全部为24口进行部署，对于16口的ONU，多余部分作为预留数据，方便后期更换扩容。
3、VLAN取值范围：按照1：64的分光比，每ONU 占用24个VLAN。
4、前期配置全部按照QinQ方式部署，如果ONU下有专线、企业等专线用户接入时，在根据实际业务VLAN进行修改配置。
方案参考：每台OLT前期按照16个PON口的配置进行SVLAN的规划，每台OLT上的SVLAN为16个分别对应每个PON口。
同时单台OLT下每个PON口的CVLAN取值范围相同，PON口下各ONU的VLAN 不同。
CVLAN规划建议规划一个范围段，按每ONU上24个端口，如果ONU有MA561x系列端口超过24的，根据实际情况在VLAN范围内调整VLAN数量分配，见下表实例（按24口规划）其他OLT依此类推。
语音业务VLAN具体规划：1、语音业务可以采用全网OLT统一使用一个VLAN。
如果设备量较大，为减小广播域建议几个OLT使用一个VLAN。
2、OLT上语音VLAN全部单VLAN转发。
二、配置规范建议1、公共安全特性配置防DOS攻击：MA5680T(config)#security anti-dos enable只对需要上到单板CPU处理的报文有效，机制是定期检测，超过阈值及认为是攻击，攻击报文不再捕获到CPU进行处理。
MA5680T宽带及语音业务配置1．创建VLAN并添加上行口MA5680T(config)#vlan 100 smart （配置语音VLAN）MA5680T(config)#vlan 101 smart（配置宽带VLAN）MA5680T(config)#port vlan 100 0/19 0（将语音VLAN加入上行端口）MA5680T(config)#port vlan 101 0/19 1（将宽带VLAN加入上行端口）2．创建DBA模板MA5680T(config)#DBA-profile add profile-id100type3 assure 10240 max 102400（说明：100--DBA模板的ID号，可以取值10--512之间，type3 assure 10240 max 102400可以固定配置，每一台ONU的上行带宽平均100M。
建议和实际的限速值相同，方便记忆。
只需要开局时配置即可，不需要重复配置，可以重复引用，EPON、GPON都可以引用。
使用displaycur命令查看。
）3．配置线路模板MA5680T(config)#ont-lineprofilegponprofile-id3000（说明：gpon--线路模板的类型为gopn，如果是epon请先择epon，3000--线路模板的ID号，可以取值1—4096。
）MA5680T(config-gpon-lineprofile-3000)# tcont1dba-profile-id100（1-代表tcont的编号，取值范围，100-代表线路模板ID号，首先tcont和线路模板绑定）MA5680T(config-gpon-lineprofile-3000)# gem addeth tcont1MA5680T(config-gpon-lineprofile-3000)# gem add1eth tcont1（和1-代表gemport的编号，取值范围0-127，1-代表tcont编号，其次gemport和tcont绑定，如果用户的ONU需要多个VLAN透传时，需要建多个gemport,即gem add2eth tcont1）MA5680T(config-gpon-lineprofile-3000)# gem mappingvlan 100MA5680T(config-gpon-lineprofile-3000)# gem mapping1vlan 101（和1-代表gemport的编号，取值范围0-127，-代表mapping的索引号，取值范围0-7100-代表语音VLAN101-代表宽带VLAN最后gemport需要分别和宽带、语音VLAN做mapping映射。
华为OLT网关注册流程2019-9-18 华为OLT网关注册流程GPON介绍蝌蚪成长记目录一、GPON介绍 (2)1.1 GPON简介 (2)1.2 GPON元素介绍 (3)(1)DBA (3)(2)T-CONT (4)(3)GEM port (4)(4)SERVICE-PORT (5)1.3 GPON元素间关系图 (5)1.4. GPON元素绑定关系 (6)二、华为OLT配置流程 (7)2.1. 配置环境 (7)2.2 OLT配置步骤及命令 (8)2.3 实验编址 (9)2.4 实验配置 (9)HW-SW5700交换机 (9)XG-SW交换机 (10)华为MA5800OLT配置流程 (10)一、GPON介绍1.1 GPON简介随着技术的发展，光纤变得“便宜又好用”，因此FTTx(FiberTo The X，光纤接入)作为新一代宽带解决方案被广泛应用，它为用户提供高带宽、全业务的接入平台。
同时，FTTH(FiberTo The Home，光纤到户)更是被称为是最理想的业务透明网络，是接入网发展的最终方式。
那么，FTTx是如何实现的呢？在多种方案中，PON(PassiveOptical Network，无源光纤网络)是最佳选择。
PON是一种应用于接入网，其主要结构如图1所示。
图1 PON结构组成从图1可以看出，PON(PassiveOptical Network)主要由光线路终端OLT(OpticalLine Terminal)、光网络单元ONU(OpticalNetwork Unit)和无源分光器POS(PassiveOptical Splitter)组成。
PON技术从20世纪90年开始发展，ITU从APON开始，经BPON，到现在的GPON；同时，IEEE也在以太网技术上发展了EPON技术。
目前用于宽带接入的PON技术主要有EPON 和GPON，两者采用不同标准。
由于本次使用的是GPON，因此后续内容都是围绕GPON进行说明。
