华为公司FTTH(EPONGPON)网络方案交流

华为EPON解决方案优势（1）提供端到端业务解决方案，满足各种接入场景应用。

华为公司能够提供EPON系统从局端设备、远端接入设备到ODN工程建设等所需的全系列产品，提供完善的视频、VOIP和HSI业务解决方案，以及FTTH组网建设中最复杂、投资最大的ODN工程建设的网络规划方案。

华为EPON解决方案可应用于FTTH、FTTB、FTTC等组网模式的接入层建设，在新建高档别墅区、高档公寓、新兴的工业园区、等比较集中的地区以及对带宽有特殊要求的应用场景（如视频监控）中，都可以利用EPON系统为客户提供高带宽、长距离和广覆盖的组网接入。

华为MA5680T系列在北京歌华、深圳广电、顺德广电、江苏广电、浙江广电、南昌广电、吉林广电等均有应用。

在网通集采中份额第一。

（2）提供全系列EPON光接入产品，满足多种组网需求。

SmartAX MA5600T系列产品是华为公司推出的局端OLT设备，包括机架式设备MA5680T 和盒式设备MA5606T，提供从小容量到中等容量、大容量的PON口接入，满足不同组网规模的应用。

华为电信级OLT设备MA5680T，具备业界领先的T比特级背板交换能力，可提供大容量用户接入。

MA5680T可实现GPON/EPON业务板混插，是一款真正实现GPON/EPON共平台设备，客户可根据技术发展进程和实际业务需求灵活选择GPON/EPON接入模式。

另外，小容量、高性能、组网灵活的盒式设备MA5606T，可以作为盒式OLT、MDU和Mini DSLAM使用，满足不同接入网络需要。

作为端到端业务解决方案的重要组成部分，华为公司能够提供接口丰富的系列化终端设备，包括MDU、MTU、Mini DSLAM和SBU、STU终端设备，可以提供xDSL、GE、FE、POTS等多种业务接口。

ODN产品方面，华为公司除了可以提供各种类型的光缆、各种容量ODF设备等传统光纤工程所需材料，还推出适应EPON接入FTTH项目中ODN工程建设的分光器、分纤盒、终端盒、皮线光缆等各种新产品，满足网络建设的需要。

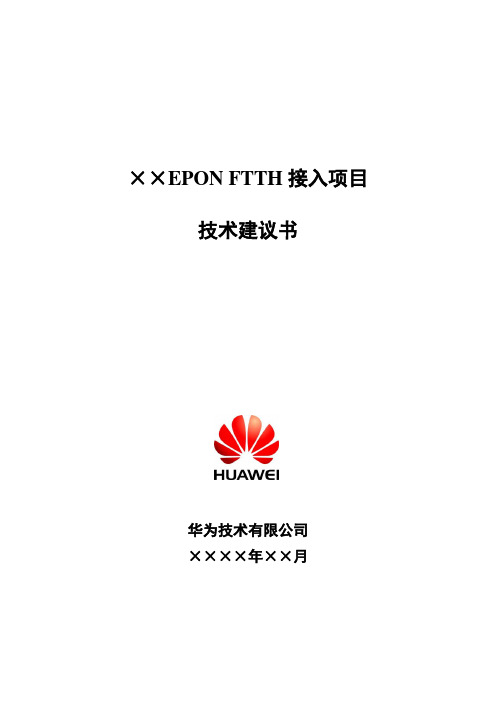

××EPON FTTH接入项目技术建议书华为技术有限公司××××年××月目录前言 (3)1EPON技术简介 (3)1.1采用EPON进行FTTH建设的优势 (3)1.2EPON网络架构 (4)2本次项目组网方案 (5)2.1项目需求 (5)2.2高层住宅解决方案 (5)2.3多层住宅解决方案 (14)2.4别墅区解决方案 (21)2.5综合网管方案 (28)2.6带宽规划 (28)2.7IP地址规划原则 (30)2.8VLAN规划原则 (31)3华为EPON解决方案介绍 (32)3.1整网解决方案 (32)3.2业务解决方案 (33)3.3解决方案优势分析 (35)3.4系列化的EPON系统产品介绍 (37)4应用案例 (45)5设备投资估算 (45)前言××在本次××社区通信业务提供项目中，结合国家数字化大厦的建设趋势，提出了光纤到户（FTTH）的建设要求，并选择EPON接入技术实现组网。

EPON作为目前已具备成熟应用条件的先进光接入技术手段，必将为成功打造该地区数字化社区建设奠定良好的基础；同时，也是树立××提供高品质通信服务品牌的一个良好契机。

华为公司作为EPON技术的国内领先者，拥有全球化的专业技术团队和业界一流的合作伙伴，能够提供完善的解决方案和高性能、全系列的组网设备，完全能够满足本次项目的需求。

在ODN建设项目方面，华为公司已为全球多个运营商提供了ODN咨询、网络规划、网络工程设计和工程实施等方面的服务，积累了丰富的项目操作经验，可为客户提供全面的ODN网络咨询和服务。

以下将对本次××项目进行分析并提出解决方案。

1EPON技术简介1.1 采用EPON进行FTTH建设的优势在信息化发展日新月异的今天，最终用户的需求已经由最初的语音和上网业务扩展到视频、数据等多种业务，后续还会进一步扩展到包括HDTV、视频通信等Multi-play业务。

GPON_FTTH设计思路GPON（Gigabit Passive Optical Network）是一种成熟的光纤通信技术，FTTH（Fiber to the Home）是一种光纤到户的应用。

GPON_FTTH设计是指将GPON技术应用于FTTH网络的设计。

下面将详细介绍GPON_FTTH设计的思路。

1. 网络拓扑设计：GPON_FTTH网络需要一个强大的、可靠的拓扑结构来支持大量的用户。

通常，采用树状拓扑结构，以OLT（Optical Line Terminal）为核心设备，将信号传输到OLT通过PON（Passive Optical Network）分发给各个ONU（Optical Network Unit）。

2.小区规划设计：根据小区大小和用户需求，设立不同数量的OLT设备。

每个OLT设备可以支持多个PON口，每个PON口可以连接多个ONU设备，每个ONU设备可以连接多个用户。

3.光纤布线设计：GPON_FTTH网络需要大量的光纤布线来传输光信号。

需要根据小区规模和用户分布情况，做好光纤的布线规划，确保光纤充足，并保证光信号的传输质量。

4.OLT设备选择和配置：选择一台强大的OLT设备，支持高容量的波长分复用技术和多个光信号的合并。

配置OLT设备的参数，包括光模块的选择、波长的配置、带宽的分配等。

5.ONT设备的选择和配置：选择合适的ONU设备，根据用户的需求和使用情况，配置ONT设备，包括上行和下行带宽的设置、无线网络的配置、安全策略的配置等。

6.网络安全设计：在GPON_FTTH网络中，网络安全是非常重要的。

需要考虑用户的隐私、数据的保护以及网络的防护。

采用安全认证技术，如加密技术、MAC地址过滤等，保证网络的安全性。

7.故障诊断和维护：在GPON_FTTH网络中，出现故障是不可避免的。

需要设计合适的故障诊断和维护方法，及时发现和解决网络故障，保证网络的正常运行。

8.未来的发展和升级：GPON_FTTH网络是一种高带宽、高速率、大容量的网络，可以满足用户对宽带的需求。

FTTH组网模式网络规划与设计方案1.1.FTTH ODN组网模式1.1.1.组网概论ODN的组网应根据用户的分布情况及其属性和带宽需求、地理环境、管道等基础资源、现有光缆线路的容量和路由以及系统的传输距离，并从建网的经济性、网络的安全性和维护的便捷性等多方面综合考虑，选择合适的组网模式。

ODN的网络策划应在通信发展规划的基础上，综合考虑远期业务需求和网络技术发展趋势。

ODN的网络架构一般以树形为主，采用一级或二级分光方式，总体原则建议如下：(1).ODN的网络建设应在综合分析用户发展数量、地域和时间的基础上，选择不同的组网模式、光缆网的结构和路由及其配纤数量以及建筑方式等。

(2).对于用户密度较高且相对比较集中的区域宜采用一级分光方式；对于用户密度不高且比较分散、覆盖范围较大的区域宜采用二级分光方式，同时对管道等基础资源比较缺乏的区域也宜采用二级分光方式。

(3).覆盖公客和一般商业客户的光缆线路宜采用树形结构递减方式，以节省工程建设投资；接入商务楼宇或专线等对可靠性要求较高的用户应采用环形或总线形结构无递减方式，以满足光缆线路在物理路由上的保护，同时光缆的配纤方式应有利于减少光纤链路中的活动连接器数量。

(4).光分路器的级联不应超过二级，级联后总的光分路比不得大于PON系统最大光分路比的要求。

光分路器的具体设置位置需根据用户的分布情况而定，当用户数量较多规模相对集中时，光分路器应尽量靠近用户端；当用户数量比较少且分散时，光分路器可选择适当位置集中安装。

(5).光分路比应综合考虑ODN的传输距离、PON系统内带宽分配来进行选择。

同时应充分考虑每个PON口和光分路器的最大利用率，并根据用户分布密度及分布形式，选择最优化的光分路器组合方式和合适的安装位置。

(6).入户光缆一般采用星形结构敷设入户，一般客户宜按每户1芯配置,对于重要用户或有特殊需求的客户可按每户2芯配置。

综合比较，采用一级分光方式的ODN网络，其结构简单，故障点少，相比二级分光方式可节省0.5-1.0dB的插入损耗，但组网需占用较多的光缆芯数，所需敷设的光缆容量较大，从而对区域内管道等基础设施的压力增加，建设成本也相对较高，此方式通常将光分路器设置在住宅小区或商务楼内的光缆汇聚点；从提高光缆资源利用率的角度出发，二级分光方式适用于用户较为分散的场合，同时对用户在一定区域内集中且用户需求较为明确的场合也可采用二级分光方式，以减少对光缆的占用，节省管道等基础资源，投资相对较省，此方式通常将第一级光分路器设置在住宅小区或商务楼内的光缆汇聚点，第二级光分路器设置于楼道内。

FTTH解决方案一、引言随着互联网的迅速发展和用户对高速宽带网络的需求增加，光纤到户（FTTH）解决方案成为了当前最为理想的解决方案之一。

本文将详细介绍FTTH解决方案的基本原理、技术架构、部署方式以及优势。

二、基本原理FTTH解决方案的基本原理是将光纤网络延伸至用户家庭，实现光纤到户的接入。

通过将光信号转换为电信号，用户可以享受到高速、稳定的宽带网络服务。

FTTH解决方案采用了光纤作为传输介质，具有带宽大、传输距离远、抗干扰性强等优势。

三、技术架构1. 光纤传输技术：FTTH解决方案主要采用单模光纤传输技术，通过光纤将信号从光线转换器传输到用户终端设备。

2. 光线转换器：光线转换器将光信号转换为电信号，以便用户终端设备能够识别和处理。

3. 宽带接入设备：用户终端设备通过宽带接入设备与光线转换器相连，实现对光纤网络的接入。

四、部署方式1. 点对点（P2P）部署：每一个用户都直接连接到光纤网络，每一个用户独享一条光纤，带宽资源得到充分利用，但部署成本较高。

2. 光分纤器（ODN）部署：多个用户共享一条光纤，通过光分纤器将光信号分发给不同用户，降低了部署成本，但带宽资源可能会受到一定限制。

五、优势1. 高速宽带：FTTH解决方案提供了高速、稳定的宽带网络服务，用户可以享受到更快的网页浏览、视频播放、在线游戏等体验。

2. 抗干扰性强：光纤传输具有良好的抗干扰性能，能够有效避免电磁干扰、信号衰减等问题，提供更稳定的网络连接。

3. 带宽大：光纤传输带宽远大于传统的铜线传输，能够满足用户对高带宽应用的需求，如高清视频、云存储等。

4. 传输距离远：光纤传输距离可达数十公里，远远超过了铜线传输的限制，使得网络覆盖范围更广。

5. 未来可扩展性强：FTTH解决方案为未来的网络扩展提供了良好的基础，可以满足用户对更高带宽、更多业务的需求。

六、结论FTTH解决方案是目前最为理想的解决方案之一，通过光纤到户的接入，为用户提供了高速、稳定的宽带网络服务。

光纤入户的几种解决方案光纤入户是指将光纤网络接入用户住宅或办公室，提供高速稳定的网络连接。

光纤入户解决方案的选择取决于用户的需求、网络规模以及预算等因素。

下面将介绍几种常见的光纤入户解决方案。

一、光纤到户（FTTH）光纤到户是一种最常见的光纤入户解决方案。

它将光纤网络延伸到用户住宅或办公室的墙内，提供高速稳定的网络连接。

FTTH解决方案可以分为点对点（P2P）和光纤分布式架构（PON）两种。

1. 点对点（P2P）解决方案P2P解决方案是指每个用户都拥有独立的光纤连接，从光分纤盒到用户终端设备的光纤线路是独立的。

这种解决方案提供了更高的带宽和更低的延迟，适用于对网络速度和稳定性要求较高的用户。

2. 光纤分布式架构（PON）解决方案PON解决方案是指多个用户共享一根光纤线路，通过光分纤盒将光信号分发给不同的用户。

PON解决方案可以进一步分为EPON和GPON两种。

- EPON（Ethernet Passive Optical Network）是基于以太网技术的光纤分布式架构，适用于小型网络规模和带宽需求较低的用户。

- GPON（Gigabit Passive Optical Network）是基于Gigabit技术的光纤分布式架构，适用于大型网络规模和带宽需求较高的用户。

二、光纤到楼（FTTB）光纤到楼是指将光纤网络接入到楼宇内，然后通过传统的铜线或者局域网（LAN）将网络信号传输到用户住宅或办公室。

这种解决方案适用于楼宇内部已有布线的情况，可以节省部分成本。

1. 光纤到楼顶（FTTRO）FTTRO解决方案是指将光纤网络接入到楼宇的顶部，然后通过无线信号或者有线传输将网络信号传输到用户住宅或办公室。

这种解决方案适用于楼宇内部没有布线或者布线困难的情况，可以提供灵活的网络覆盖。

2. 光纤到楼下（FTTBl）FTTB解决方案是指将光纤网络接入到楼宇的底部，然后通过传统的铜线或者局域网（LAN）将网络信号传输到用户住宅或办公室。
