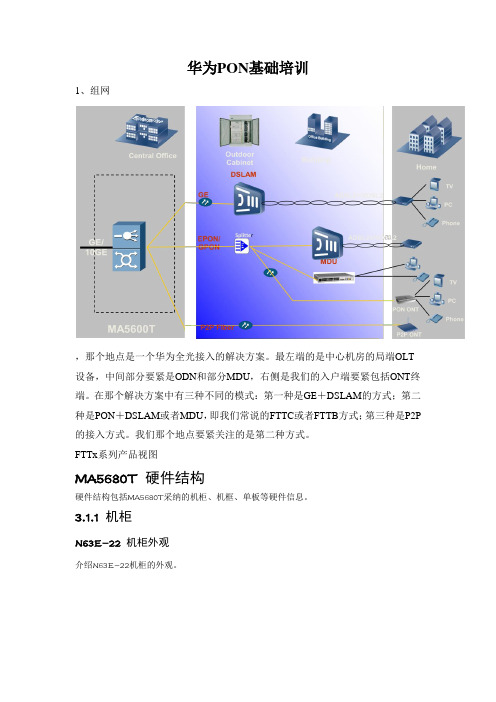

华为PON基础培训1、组网，那个地点是一个华为全光接入的解决方案。
最左端的是中心机房的局端OLT 设备，中间部分要紧是ODN和部分MDU，右侧是我们的入户端要紧包括ONT终端。
在那个解决方案中有三种不同的模式：第一种是GE＋DSLAM的方式；第二种是PON＋DSLAM或者MDU，即我们常说的FTTC或者FTTB方式；第三种是P2P 的接入方式。
我们那个地点要紧关注的是第二种方式。
FTTx系列产品视图MA5680T 硬件结构硬件结构包括MA5680T采纳的机柜、机框、单板等硬件信息。
3.1.1 机柜N63E-22 机柜外观介绍N63E-22机柜的外观。
3.1.2 机框本主题要紧介绍了机框的外观和配置。
ETSI 业务框外观ETSI业务框有23个槽位，顶部配置一个风扇框。
业务框通过挂耳固定在机柜中IEC 业务框外观IEC业务框有21个槽位，顶部配置一个风扇框。
业务框通过挂耳固定在机柜中。
本主题介绍IEC业务框的外观。
IEC业务框提供14个业务板槽位和2个主控板槽位，本主题要紧介绍了能够插的单板类型和槽位限制。
MA5683T 机箱外观MA5683T机箱是高6U的设备。
FTTH 组网应用FTTB 组网应用MA5680T/MA5683T支持FTTB〔Fiber To The Building〕组网应用，通过PON接口接入放置于楼道的多种ONU设备(MDU或者ONT)。
业务描述MA5680T/MA5683T能够应用在FTTB〔Fiber To The Building〕的环境中，针对布放了双绞线或者网线的现有公寓或者办公楼。
MA5680T/MA5683T通过光纤连接到放置于楼道内的ONU，为楼内用户提供语音、数据和视频业务。
FTTB网络结构更适用于集中的公寓住宅和小企事业单位办公楼。
组网图FTTB组网应用如图5-2所示，MA5680T/MA5683T作为OLT设备使用。
在FTTB的组网应用中，MA5680T/MA5683T通过光纤与布放在楼道中的ONU设备连接，为用户提供多种业务。
