不降板同层排水解决方案

建筑中不降板同层排水系统的设计摘要：不降板同层排水系统是近几年来一种新兴起的排水系统设计方法，其在实际应用中也体现出了一定的应用优势，因此该类排水系统也受到了很多价值建筑工程项目设计人员的广泛认可和推广。

接下来，笔者将围绕不降板同层排水系统这一主题，从系统概述、应用优势以及设计要点等方面对其展开详细的阐述，希望以下内容可以为从事建筑设计的相关工作人员提供一些有价值性的设计参考意见。

关键词：建筑工程；不降板同层排水；排水系统设计要点引言：随着时代的不断发展，人们对于住房要求和居住环境也有了越来越严苛的要求，而排水系统作为住宅中非常重要的系统之一，其对于人们的日常生活有着非常紧密的联系，若排水系统在实际应用中出现故障问题，不仅会严重降低该住宅中居民居住的舒适度，同时还会引发一些对居民健康有害的物质，因此设计人员影响针对不降板排水系统的设计要点制定最佳的排水系统设计方案，这也是笔者将要与大家进行重点分享和探究的核心内容。

一、不降板同层排水系统概述在建筑工程项目中，工作人员常常可以通过利用排水汇集器设备以及其他可调式配件在不降板的前提下实现对同城建筑的排水系统设计，其中“不降板”主要是指不降低卫生间空间结构内的楼板，我们也将其简称为不降板排水系统。

不降板系统的平面示意图如图1所示。

图1 不降板系统的平面示意图二、系统应用优势与传统的同层排水系统相比，该类排水系统的优势主要体现在以下几点：第一，可以有效地提高排水系统在应用过程中的安全性；第二，根据相关数据统计结果可以的出去，该类排水系统发生堵塞故障的概率较低；第三，该排水系统所对应的配件可以在一定范围内实现高度的自由调节；第四，在该排水系统的应用下，排水管道的安装方式相对简单，且施工效率也得到了显著地提高；第五，使用不降板式的排水系统还可以在一定程度上提高卫生间内的空间使用率；第六，该排水系统还可以有效地降低降板层内的积水，提高积水排放的安全性能；第七，建筑成本低，可以帮助施工企业节省大量的建筑材料[1]。

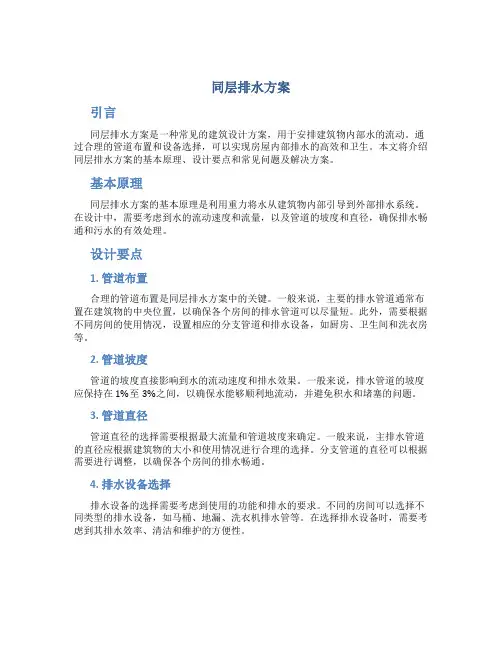

同层排水方案引言同层排水方案是一种常见的建筑设计方案，用于安排建筑物内部水的流动。

通过合理的管道布置和设备选择，可以实现房屋内部排水的高效和卫生。

本文将介绍同层排水方案的基本原理、设计要点和常见问题及解决方案。

基本原理同层排水方案的基本原理是利用重力将水从建筑物内部引导到外部排水系统。

在设计中，需要考虑到水的流动速度和流量，以及管道的坡度和直径，确保排水畅通和污水的有效处理。

设计要点1. 管道布置合理的管道布置是同层排水方案中的关键。

一般来说，主要的排水管道通常布置在建筑物的中央位置，以确保各个房间的排水管道可以尽量短。

此外，需要根据不同房间的使用情况，设置相应的分支管道和排水设备，如厨房、卫生间和洗衣房等。

2. 管道坡度管道的坡度直接影响到水的流动速度和排水效果。

一般来说，排水管道的坡度应保持在1%至3%之间，以确保水能够顺利地流动，并避免积水和堵塞的问题。

3. 管道直径管道直径的选择需要根据最大流量和管道坡度来确定。

一般来说，主排水管道的直径应根据建筑物的大小和使用情况进行合理的选择。

分支管道的直径可以根据需要进行调整，以确保各个房间的排水畅通。

4. 排水设备选择排水设备的选择需要考虑到使用的功能和排水的要求。

不同的房间可以选择不同类型的排水设备，如马桶、地漏、洗衣机排水管等。

在选择排水设备时，需要考虑到其排水效率、清洁和维护的方便性。

常见问题及解决方案1. 积水和堵塞积水和堵塞是同层排水中常见的问题。

为了避免积水和堵塞，可以采取以下措施：•定期清理排水管道，确保管道内部干净；•避免将固体物质和油脂倒入排水管道；•使用适当的管道坡度和直径，确保水能够顺利地流动。

2. 噪音和异味排水过程中产生的噪音和异味是令人不快的。

为了解决这些问题，可以考虑以下建议：•使用适当的排水设备和密封材料，减少噪音和异味的传播；•定期清洁排水设备和管道，确保排水系统的卫生。

3. 维修和维护同层排水方案的维修和维护是保持排水系统正常运行的关键。

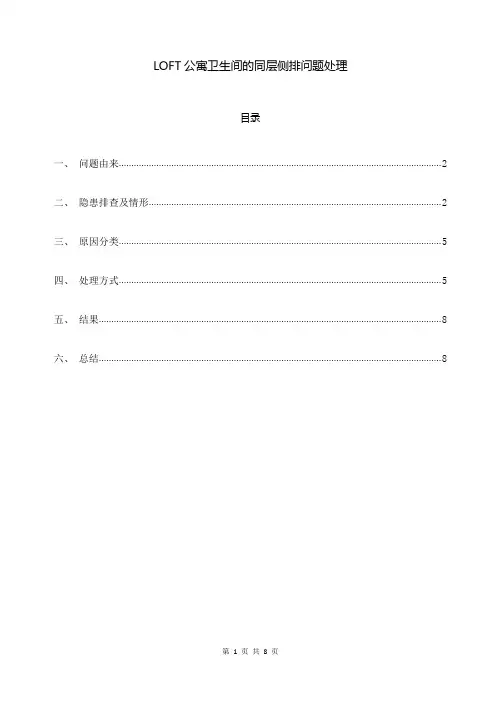

目录一、问题由来 (2)二、隐患排查及情形 (2)三、原因分类 (5)四、处理方式 (5)五、结果 (8)六、总结 (8)——一种工程问题的处理思路一、问题由来3月份公寓正式交楼，收楼后有一业主反映卫生间排水较慢，提出将侧排改为下排的要求。

此要求既不合理也无法实现，且因管家未能及时与业主沟通到位，致使该业主将此问题在业主群爆出，4月中纷纷有业主进行试水，致使问题进一步发酵。

根据经验，卫生间一般只会在使用过程中发现排水问题，如地漏堵塞、积水、排水缓慢等。

此情况实属异常，不排除施工问题的存在，但物业方面应对措施的无力也是不容忽视的。

二、隐患排查及情形1、第一次排查事情发酵至此，4月中物业不得不对已交楼部分进行大排查，一为核实二为了解具体情况。

针对300余户卫生间进行大排查，测试原则为：（1）开水测试20分钟、排水后观察5分钟；（2）观察排水通畅情况，有无积水、堵塞、外溢、排水快慢等。

经分类整理数据如下：状态正常门槛渗水、溢出其它（堵慢积水）户数11334176比例34.98%10.53%54.49%不得不说，以上数据是很“骇人”的，毕竟仅有约1/3是正常的！哪里肯定出了问题！对“不正常”的2/3作进一步梳理，问题可归结为以下的两类：（1）使用中积水严重甚至外溢，已影响卫生间正常使用，务必作进一步确认、分析，对症下药；（2）停水后排水较缓慢、积水，是否影响使用存疑，且界定偏于主观，需要明确界定原则，重新排查。

2、第二次排查从日常使用角度出发，针对积水、快慢问题，重新整理思路，以尽可能量化方式“出炉”两个“3-5分钟”原则：（1）排水正常：连续放水3-5分钟，地面积水不明显上升或朝门口蔓延（蔓延有外溢风险）；（2）排水快慢：关水3-5分钟，排尽（地面无积水）即为正常，否则即坡度过缓或有误。

除此之外，如地面不平、反坡、积水明显、渗水等都属于工程处理范围。

正常情况（放水5分钟不蔓延，关水2分钟内排尽）地面未找坡地面积水即将外溢第二次排查数据如下：状态正常门槛渗水、溢出其它（堵慢积水）户数2222378比例68.73%7.12%24.15%转变一种思路（量化），化主观为客观，将“正常率”一下子由34.98%提升到68.73%。

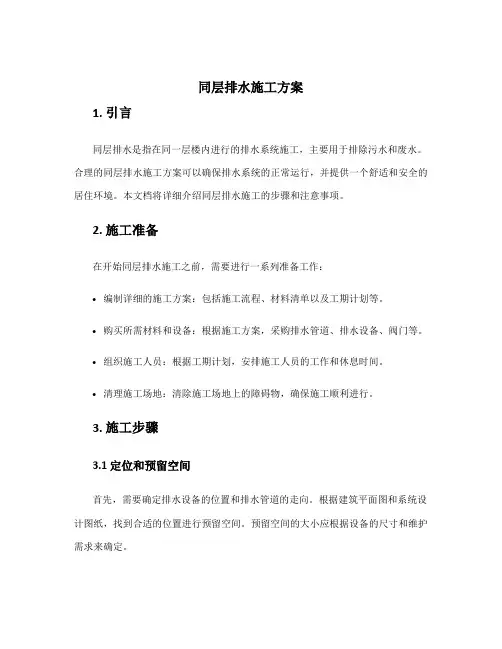

同层排水施工方案1. 引言同层排水是指在同一层楼内进行的排水系统施工，主要用于排除污水和废水。

合理的同层排水施工方案可以确保排水系统的正常运行，并提供一个舒适和安全的居住环境。

本文档将详细介绍同层排水施工的步骤和注意事项。

2. 施工准备在开始同层排水施工之前，需要进行一系列准备工作：•编制详细的施工方案：包括施工流程、材料清单以及工期计划等。

•购买所需材料和设备：根据施工方案，采购排水管道、排水设备、阀门等。

•组织施工人员：根据工期计划，安排施工人员的工作和休息时间。

•清理施工场地：清除施工场地上的障碍物，确保施工顺利进行。

3. 施工步骤3.1 定位和预留空间首先，需要确定排水设备的位置和排水管道的走向。

根据建筑平面图和系统设计图纸，找到合适的位置进行预留空间。

预留空间的大小应根据设备的尺寸和维护需求来确定。

3.2 安装排水管道根据设计图纸和设备的位置，开始安装排水管道。

施工人员应按照设计要求，使用合适的排水管材料进行连接和固定。

注意管道的坡度和排水方向，确保排水顺畅。

3.3 安装排水设备安装排水设备前，需要先进行设备的测试和检查。

确保设备正常运行，并根据设备的安装要求进行固定和连接。

安装过程中要注意设备的位置和高度，以便于后续的维护和维修。

3.4 进行压力测试在排水系统安装完成后，进行压力测试以确保系统的密封性和稳定性。

压力测试可使用专用工具进行，根据测试结果进行必要的调整和修正。

3.5 进行排水试运行在压力测试通过后，进行排水系统的试运行。

通过向系统中注水并排放，测试系统的排水能力和运行稳定性。

如发现任何问题，需要及时进行调整和修复。

4. 施工注意事项在同层排水施工过程中，需要注意以下事项：•严格遵守相关的安全规范和施工标准，保证施工操作的安全性和质量。

•按照设计要求和施工方案进行施工，不得擅自改变排水管道的走向和位置。

•施工过程中，注意排水管道的连接和固定，确保排水系统的稳定性和密封性。

•对于特殊位置和设备，根据需要增加防水措施，防止污水泄漏和污染环境。

装饰装修不降板同层排水系统的设计及应用1解决的技术问题不降板同层排水系统2设计应用解决了异味的问题解决了堵塞的问题解决了检修的问题解决了漏水的问题不降板同层排水系统解决的技术问题1总 的 来 说 解决了降低工程价解决了降板的问题不降板同层排水系统解决的技术问题（异味）1目前，国内主要有大降板、小降板两种同层排水方式，大降板的所有排水支管沿地面敷设（左图），小降板的马桶排水支管沿墙敷设，其他排水支管沿地面敷设（右图），两种方式的共同点在于均各自在排水点下方设置水封装置（如存水弯），由于地漏、浴缸等较为不经常使用的排水设施的水封容易因为各种原因产生干涸导致返味。

不降板同层排水系统解决的技术问题（异味）1另外，传统降板层内一旦产生积水，无法安全排放，也会产生异味。

原国家标准图集12S306《住宅卫生间同层排水系统安装》修订时，出于沉箱积水问题的考虑，全部取消了大降板的做法，明确同层排水设计时应遵循“尽量不降板、尽量少降板”的原则。

不降板同层排水系统解决的技术问题（异味）1不降板同层排水系统综合采用多种方式解决异味问题：【1】采用支管污废水分流、废水管共用集成水封的方式，废水支管接入排水汇集器集成水封，提高水封补水几率防止干涸；【2】合理设计集成水封的构造，提升水封抗压力波动的能力；【3】接入集成水封的排水起始端口设置减缓水封蒸发的装置。

不降板同层排水系统解决的技术问题（异味）1不降板同层排水系统解决的技术问题（堵塞）1排水支管堵塞主要表现为下水慢甚至不下水，存水弯是一个最容易产生堵塞的点，毛发、皮脂、泥沙等逐渐沉积粘接在存水弯内壁后会逐渐减小排水断面积，导致排水不畅（左图为使用约8年后浴缸下方的存水弯）；每个排水器具下方都设置存水弯，增加了堵塞的几率（右图是卫生间一般都有3个P型存水弯）。

不降板同层排水系统解决的技术问题（堵塞）1不降板同层排水系统采用废水管集成水封的做法，接入集成水封的排水器具下方不再设置存水弯，使用弯头连接，使得排水支管不易堵塞。

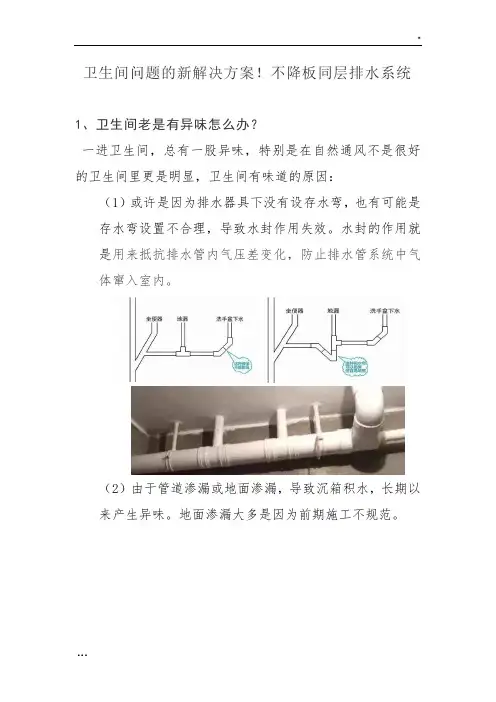

卫生间问题的新解决方案！不降板同层排水系统1、卫生间老是有异味怎么办？一进卫生间，总有一股异味，特别是在自然通风不是很好的卫生间里更是明显，卫生间有味道的原因：（1）或许是因为排水器具下没有设存水弯，也有可能是存水弯设置不合理，导致水封作用失效。

水封的作用就是用来抵抗排水管内气压差变化，防止排水管系统中气体窜入室内。

（2）由于管道渗漏或地面渗漏，导致沉箱积水，长期以来产生异味。

地面渗漏大多是因为前期施工不规范。

（3）马桶出现问题，松动或者安装时排污管道跟马桶出水口没有对接密封好。

2、楼上、楼下堵塞漏水问题牵连第三方，怎么解决？近年来，房屋漏水新闻层出不同，因为多方面的原因，施工不规范、排水管道设计不合理，有的刚交付的新房就出现漏水漏成水帘洞、排水管道穿越卧室等问题，后期问题解决总是不彻底，最终苦的还是用户自己。

传统的异层排水的排水横支管设在楼板下，必须穿越楼板，形成孔洞，就增加了卫生间的漏水隐患。

而且穿越楼板的排水管，因为损坏也比较容易出现漏水。

一旦出现漏水，不但会破坏室内的装潢，而且渗漏出来的污水还易造成疾病的传播。

如果漏水，到底该由谁出资维修，造成的装潢损失又应该谁来承担？在处理的过程中往往牵扯着邻里纠纷,处理起来比较麻烦。

3、排水管道后期出现问题，维修起来比较麻烦，怎么办？传统的异层排水协商好下层用户也许比维修本身问题还要麻烦，降板的同层排水中，一旦有漏水等问题，就要破坏楼面装饰层才能检修，后期的维护成本就比较大。

针对上面的问题，现在有了一种新的解决方案——不降板同层排水系统。

不降板同层排水系统不降板同层排水是同层排水领域一种新的科学技术应用。

实现建筑卫生间（也适用于厨房和阳台）既不结构降板也无需额外抬高完成地面的同层排水方式。

通过排水汇集器和特殊的可调式配件，实现不降板同层检修排水系统（WAB）。

1、不降板同层排水系统的解决方案（1）通过优化设计，采用不降板的排水方式。

不降板同层排水系统通过对排水管道的优化设计，占用一定的平面空间，从而实现所有的排水管直接在本层连接排水立管，这样不仅提升卫生间的高度空间，而且取消了降板层。

·建筑给排水·不隆板昀同层排水系统设计余忠兴１余红健２（１中国建筑西南设计研究院，成都６１００８１；２中国市政工程西南设计研究院，成都６１００８１）摘要结合西南地区一些不降板的同层排水项目，介绍了排水立管、横支管和专用通气管墙外设置，污、废水室内分流，共用水封，坐便器选用后排水类型，地漏的设置，卫生设备尽可能靠外墙布置等具体作法和要求。

关键词不降板同层排水共用水封地漏卫生间《建筑给水排水设计规范》（ＧＢ５００１５－－２００３）第４．３．８条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。

《住宅设计规范》（ＧＢ５００９６—１９９９）第６．１．６条规定：住宅的污水排水横管宜设于本层套内。

这些规范都明确地提倡同层排水。

目前，同层排水有两种方案。

一种是降低卫生间楼板的方案（有局部降板和整体降板之分），简称降板的同层排水；另一种是不降低卫生间楼板的方案，简称不降板的同层排水。

笔者认为不降板的同层排水更具有优越性。

因为不降卫生间的楼板，从技术经济的角度来讲，不增加工程量，不提高工程造价，又能保证卫生间的层高，如果土建配合得当还可降低造价。

另外管道布置在楼板上，设计安装维修十分方便，即使有所渗漏损坏，也很容易被发现，可在自家房内解决，不扰邻。

管道不穿楼板，楼板内就没有存水或凝结水的问题，避免了霉菌的生长。

下文将结合西南地区一些不降板的同层排水项目，论述其具体作法。

１排水立管、横支管和专用通气管墙外设置根据成都、重庆地区气温的特点，将ＰＶＣ—Ｕ塑料排水立管、排水横支管和专用通气管布置在外墙上，可不占用室内空间和面积，减小排水管道噪音对室内住户的影响。

并且管道在外墙明装，即使漏水也很容易被发现，不污染居室，维修方便快捷。

对于建筑立面有外观要求的墙面，建筑专业巧妙设计了挑出的花槽隐蔽了排水横支管。

排水立管、专用通气管均完全墙外明装，形成白色的竖向线条。

有人认为管道在外墙明装会影响建筑美观，其实这是功能美，国外很多城市和国内的香港、深圳等采用这类作法的很多，特别是法国的蓬皮杜中心大楼，将设备功能管道大张其鼓地展露无遗。

解析同层排水的3种形式降板式不降板式隐蔽式装配式装配式建筑可以分为结构保障体系、维护体系、内装体系以及机电体系等。

装配式内装不同之处与传统共同之处内装的一大特点就是同层排水技术。

同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水统领连接，一旦再次出现需要清理疏通的情况，本层套内就能解决问题的一种排水米赖县方式。

同层排水技术优点：1）房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户；2）排水噪音小：排水支管布置在楼板上，其后被回填层覆盖后有较好的隔音效果，从而排水噪音大大减小；3）渗漏水机率小：卫生间墙体不被排水支管穿越，减小了渗漏水的机率，也能有效地防止病原体的传播等。

下面就介绍集中常见的同层排水技术，并进行优劣分析。

降板式设计施工技术概要①萧雅全的高度一般采用30~40cm，方可满足横管安装坡度。

②做局部降板时，采用专用配件连接排水支管与立管，可能满足管道安装和排水横管如果的坡度需要。

③看重做好防水施工，降板层和地面层都应做好防水施工。

④注意考虑沉箱的排水，对于降板沉箱内的积水可在降板最低处设置侧排地漏，排除污水，避免降板区域内积水，地漏外部应包扎过滤网，避免固体颗粒通过地漏排至中会管道中会。

优点①给排水管道布置在降板中，卫生间无较为明显管道，卫生洁具布置灵活，排水噪声对下层干扰较小，施工也较方便。

②卫生间楼板不被卫生器具管道穿越，再次出现漏水的几率比较小，发生漏水或检修时，不影响下层住户使用。

缺点①整体降板处理增加造价，同时用填充材料填平降低空间，增加荷载，增加住户装修管理成本。

②下沉板内的积水不易排出。

不降板式不降板的同层排洪，即把排水管敷设在卫生间气垫地面上或将排水横管设在外墙。

排水管敷设在卫生间地面上此系统中地漏设置是薄弱环节，解决方法是紧靠立管处设置地漏，地漏存水弯设在管井内。

淋浴器、衣柜的出水口须设存水弯，须将淋浴器或浴缸垫高少许。

装饰装修中不降板同层排水系统的设计及应用在装修装饰中，排水系统是一个非常重要的组成部分，它在居住环境中起到了排水和保护的作用。

而不降板同层排水系统是一种新型的排水系统设计方法，它能够在不改变原有楼板高度的情况下，实现同层排水。

下面将详细介绍不降板同层排水系统的设计及应用。

一、不降板同层排水系统的设计原理不降板同层排水系统的设计原理是通过改变排水管道的布置方式，将排水设备直接连接到地平面上方，然后利用地板的坡度和排水设备的自吸力来实现排水。

具体原理如下：1.地板的设计：地板的设计需要考虑到排水的坡度，通常要求地板的坡度为1%至3%，确保水能够自然流入排水设备。

2.排水设备的选择：在不降板同层排水系统中，排水设备通常选用带有自吸力的设备，如自吸式抽水马桶、自吸式地漏等。

这些设备能够在地板上方形成一定的真空，引起自然排水。

3.排水管道的布置：不降板同层排水系统中，排水管道的布置需要满足一定的条件，如管道的位置要与地板的坡度相一致，管道的架高要足够，以保证排水设备的自吸力能够正常工作。

二、不降板同层排水系统的设计步骤不降板同层排水系统的设计步骤如下：1.确定排水设备的位置：根据实际需求和功能要求，确定排水设备的位置，如抽水马桶、地漏等。

2.确定地板的坡度：根据排水设备的位置和楼板高度，确定地板的坡度，通常为1%至3%。

3.设计排水管道的布置：根据地板的坡度和排水设备的位置，设计排水管道的布置。

需要注意的是，排水管道的布置要与地板的坡度相一致，管道的架高要足够。

4.选择合适的排水设备：根据排水需求和设计要求，选择合适的排水设备，如自吸式抽水马桶、自吸式地漏等。

5.确定排水管道的材料和直径：根据设计要求和实际需求，确定排水管道的材料和直径。

一般情况下，室内管道可选用PVC管道，外部排水管道可选用铸铁管道。

6.进行施工图设计：根据设计要求和实际需求，进行施工图设计，包括管道布置图、管道连接图、排水设备图等。

7.进行施工：根据施工图进行施工，确保排水系统的质量和安全。
