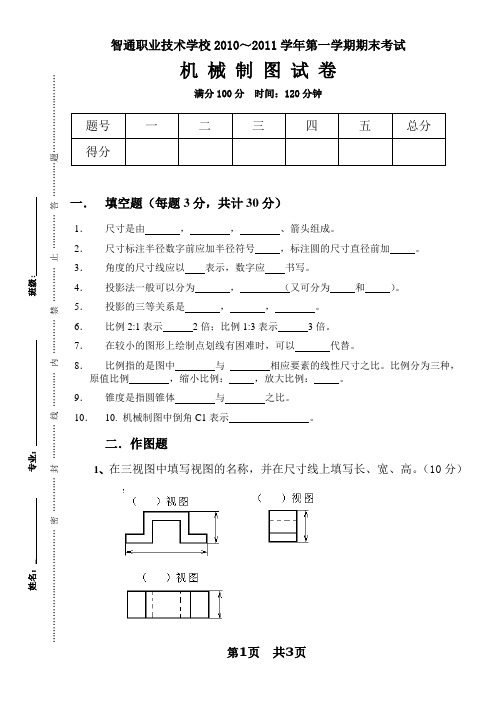

机械制图期末试卷 (1)

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。

（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。

（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。

（）4、当直线平行于投影面时，则直线的投影反映实长。

（）5、标注尺寸的起点称为尺寸基准。

（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。

（）7、表面粗糙度越高，零件的表面性能越高。

（）8、选择零件的主视图时只需考虑零件的结构形状特征。

（）9、相邻零件的接触面和配合面只用一条线表示。

（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。

（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。

A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。

A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。

其符号“C”表示（）。

A、45º倒角；B、60º倒角；C、90°倒角。

4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。

A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。

A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。

A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。

A、圆度；B、圆柱度；C、平面度。

8、圆锥滚子轴承30312的内径为＿＿＿＿＿。

A、30 mm；B、12mm；C、60mm。

9．在绘制齿轮时其分度圆用（）绘制。

A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。

A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。

新版精选《机械制图》期末完整考试题库388题（含答案）2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右二、填空题9．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件10．断面图的类型分为移出断面图和重合断面图两种.11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.14．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.15．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．允许尺寸变化的两个值称为极限尺寸.18．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.19．为了改善金属材料的力学性能(如强度,硬度,弹性等),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.28．标准梯形螺纹的牙型角为30度.29．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.30．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.31．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.32．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.36．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.37．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.。

徐州师范大学考试试卷(1)含答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

XZY HY WOaaabbb二、作平面四边形ABCD 的投影。

三、完成下列各形体的投影。

2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

高唐县职业教育中心二〇〇七级期末考试机械制图试题200分。

考试时间120分钟。

第Ⅰ卷（选择题共100分）50小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项是符合题目要求的） 机械制图国家标准规定汉字应该书写成 （ ）A ．草体B ．长仿宋C ．篆体D ．楷体平面与圆球面相交，其截交线是 （ ）A ．圆B ．直线C ．双曲线D ．椭圆两等直径圆柱轴线正交相贯，其相贯线是 （ ）A ．空间曲线B ．椭圆C ．直线D ．圆点的投影特性是 （ ）A. 一个点B. 一条线 C .一个平面 D. 不确定点M(0,0,10)在 （ ）A . H 面内 B. 原点 C . OZ 轴 D. W 面内点A 和点B 在W 面内的投影重影为一点，且A 左B 右，其投影标注为 （ ）A. )(""b aB. "")(b aC. ""b a D. ))((""b a一般位置直线在三个投影面上的投影 （ ）A .在V 面上的投影反映实长，其余两面投影具有收缩性。

B. 在W 面上的投影反映实长，其余两面投影具有收缩性。

C .在H 面上的投影反映实长，其余两面投影具有收缩性。

D .三面投影均不反映实长，具有收缩性。

直线AB 和直线CD 的同面投影都平行，则两条空间直线 ( )A .相互平行 B. 可能平行 C. 可能不平行 D. 不平行在三面投影面体系中，若直线平行于两个投影面，垂直于第三个投影面，这类直线叫 （ ）A. 投影面平行线B.投影面倾斜线C.投影面垂直线D.一般位置直线10. 一个点的两面投影都在一条直线的同两面投影上，则该点 直线上。

( )A.一定在B. 不一定在C.一定不在 .D 以上答案都不对 11. 一平面在V 面上的投影积聚为一条直线，此平面是 ( ) A.正垂面 B.水平面 C.侧平面D.可能上述中的任一种 12. 轴测图是用平行投影法将其投影在 投影面上所得的图形 （ ）A.水平面B.倾斜面C.侧垂面D. 侧平面13. 一般位置平面在三个面上的投影具有 ( )A.真实性B.积聚性C.放大性D.收缩性14. 标注参考尺寸时，应将尺寸数字加上 ( )A .{ } B. [ ] C .( ) D .不加任何括号15. 一平面在V 面上的投影为一条平行于OZ 轴的直线，在H 面上的投影是一条平行于H OY 轴的直线，该平面是 ( ) A .正平面 B.水平面 C.侧平面 D.倾斜面16. 以下A 、B 两点是重影点的是 ( )A. A(20,15,10) B(15,20,10) B .A(30,16,18) B(30,16,8) C. A(15,18,10) B(10,15,18) D. A(20,16,20) B(26,20,26)17. 已知A(20,16,0) B(20,0,18) C(20,16,8)三点的坐标，下列论述正确的是 ( )A .直线AC 是铅垂线B .ABC ∆是一般位置平面 C .ABC ∆是侧垂面 D.点A 在H 面上，点B 在W 面上18. 基本几何体包括 （ ）A.平面体和组合体B.曲面体和组合体 C .截割体和组合体 D.平面立体和曲面立体19. 尺寸应尽量标注在（ ）上 （ ）A.主视图B.俯视图C.左视图D.特征视图20. 圆的直径一般标注在（ ）上 （ ）A.主视图B.俯视图C. 左视图 D .非圆视图21. 当圆锥轴线垂直于W 面时，则圆锥在V 面上的投影为 （ ）A.圆B.三角形C.四边形D.椭圆22. 曲面立体的尺寸只需要标出 尺寸即可。

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

《机械制图》国开学期末全分机考试题(第1套)机械制图国开学期末全分机考试题(第1套)一、选择题1. 下图所示为三视图的图样。

根据图样回答以下问题：A. 该零件的名称是什么？B. 该零件的材料是什么？C. 图样中给出的公差是多少？D. 该零件的尺寸是多少？2. 下图所示为装配图。

根据图样回答以下问题：A. 图中1号零件的名称是什么？B. 图中2号零件的名称是什么？C. 图中3号零件的名称是什么？D. 图中4号零件的名称是什么？3. 下图所示为工程制图中的常用符号。

根据图样回答以下问题：A. 该符号代表什么意思？B. 该符号代表什么意思？C. 该符号代表什么意思？D. 该符号代表什么意思？二、填空题1. 已知一个圆的半径为10mm，求其直径为\_\_\_\_\_\_\_。

2. 在一张图纸上，标注了一个角的度数为60°，则该角的弧度为\_\_\_\_\_\_\_。

3. 在制图中，常用的单位制是\_\_\_\_\_\_\_。

4. 一张图纸的比例尺为1:1000，图上一条线的实际长度为50mm，则该线在图上的长度为\_\_\_\_\_\_\_。

三、简答题1. 简述三视图的作用和用途。

2. 什么是公差？公差有什么作用？3. 简述装配图的作用和用途。

四、计算题1. 一根直径为20mm的圆钢材料，需要加工成长度为100mm的圆柱体零件。

已知圆钢的密度为7.8g/cm³，求该零件的重量。

2. 一张图纸上的比例尺为1:500，图纸上标注的一条线长为8cm，求该线在实际中的长度。

以上为《机械制图》国开学期末全分机考试题(第1套)的内容。

请根据题目要求回答题目。

机械制图抽测样卷一时间：120分钟总分：100分命题人：一、填空题（每空1分，共21分）1、比例是指__________与__________相应要素的线性尺寸之比，比例可分为____ ___、_________、_________三种。

2、尺寸标注由、和尺寸数字组成。

3、组合体的组合形式有和两类。

4、断面图分为断面和断面。

5、已知三点A(10，20，5)，则点A距H面、V面、W面的距离分别为、、。

6、外螺纹的规定画法是：大径用表示，小径用表示，终止线用表示。

7、重合断面的轮廓线用绘制。

8、斜二等轴测图的轴向伸缩系数p1=r1=1，q1= 。

9、不论内螺纹或是外螺纹，螺纹的代号及尺寸均应注在螺纹的径上。

10、正等轴测图的轴间角等于________度。

二、选择题（每题2分，共24分）1、在图线应用中，断裂画法的断裂处边界线的选用（）。

A、只能选用波浪线B、只能选用双折线C、只能选用双点画线D、可视图选A、B、C2、三面投影图中水平投影反映形体的( )。

A 、上下、左右、前后的三个方位的关系B 、左右、前后的方位关系C 、上下、左右的方位关系D 、上下、前后的方位关系 3、有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为（ ）。

A 、M30×6 B 、Tr30×12(p6)LH C 、G1/2A D 、Tr30×p6 4、在下列四种说法中，选择一种正确的答案。

( ） A) AB 是水平线，BC 是一般位置直线，CD 是正平线。

B) AB 是正垂线，BC 是铅垂线，CD 是侧垂线。

C) AB 是侧平线，BC 是一般位置直线，CD 是水平线。

D ） AB 是正平线，BC 是侧平线，CD 是铅垂线。

5、判断B －B 断面图，正确的答案是（ ）。

6、代号为6208的滚动轴承，表示轴承内圈直径为mm 的深沟球轴承。

A 、 40 B 、 30 C 、 8 D 、 807、看懂主、俯视图，想象出组合体的形状，找出错误的左视图（ ）。
