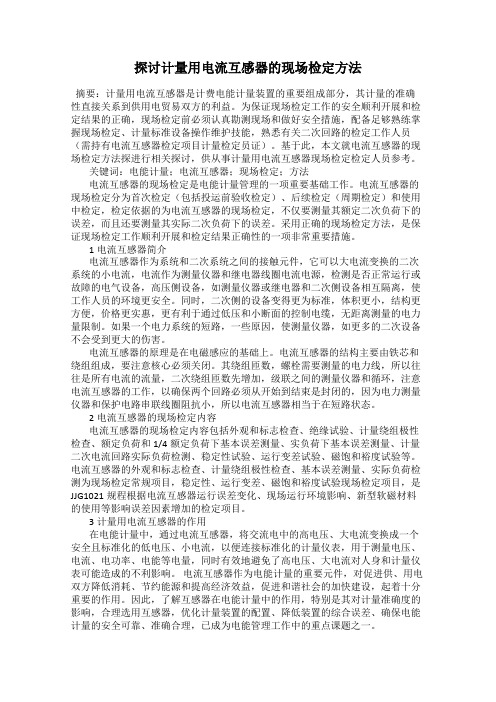

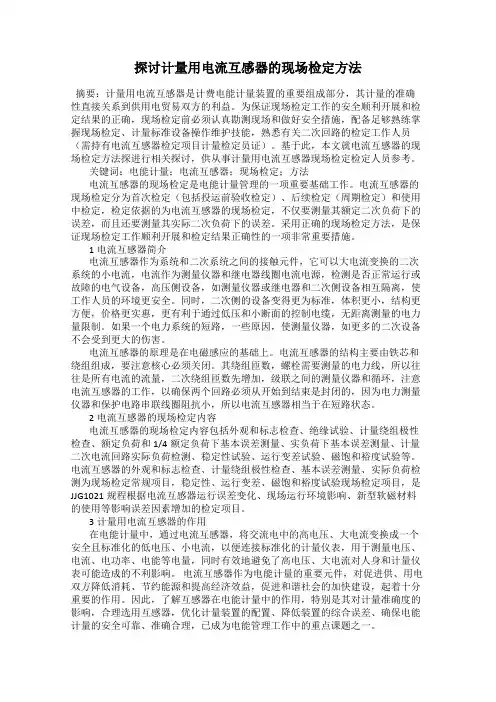

探讨计量用电流互感器的现场检定方法摘要：计量用电流互感器是计费电能计量装置的重要组成部分，其计量的准确性直接关系到供用电贸易双方的利益。
为保证现场检定工作的安全顺利开展和检定结果的正确，现场检定前必须认真勘测现场和做好安全措施，配备足够熟练掌握现场检定、计量标准设备操作维护技能，熟悉有关二次回路的检定工作人员（需持有电流互感器检定项目计量检定员证）。
基于此，本文就电流互感器的现场检定方法探进行相关探讨，供从事计量用电流互感器现场检定检定人员参考。
关键词：电能计量；电流互感器；现场检定；方法电流互感器的现场检定是电能计量管理的一项重要基础工作。
电流互感器的现场检定分为首次检定（包括投运前验收检定）、后续检定（周期检定）和使用中检定，检定依据的为电流互感器的现场检定，不仅要测量其额定二次负荷下的误差，而且还要测量其实际二次负荷下的误差。
采用正确的现场检定方法，是保证现场检定工作顺利开展和检定结果正确性的一项非常重要措施。
1电流互感器简介电流互感器作为系统和二次系统之间的接触元件，它可以大电流变换的二次系统的小电流，电流作为测量仪器和继电器线圈电流电源，检测是否正常运行或故障的电气设备，高压侧设备，如测量仪器或继电器和二次侧设备相互隔离，使工作人员的环境更安全。
同时，二次侧的设备变得更为标准，体积更小，结构更方便，价格更实惠，更有利于通过低压和小断面的控制电缆，无距离测量的电力量限制。
如果一个电力系统的短路，一些原因，使测量仪器，如更多的二次设备不会受到更大的伤害。
电流互感器的原理是在电磁感应的基础上。
电流互感器的结构主要由铁芯和绕组组成，要注意核心必须关闭。
其绕组匝数，螺栓需要测量的电力线，所以往往是所有电流的流量，二次绕组匝数先增加，级联之间的测量仪器和循环，注意电流互感器的工作，以确保两个回路必须从开始到结束是封闭的，因为电力测量仪器和保护电路串联线圈阻抗小，所以电流互感器相当于在短路状态。
2电流互感器的现场检定内容电流互感器的现场检定内容包括外观和标志检查、绝缘试验、计量绕组极性检查、额定负荷和1/4额定负荷下基本误差测量、实负荷下基本误差测量、计量二次电流回路实际负荷检测、稳定性试验、运行变差试验、磁饱和裕度试验等。
解析电流互感器现场检定常见问题摘要：测量用电流互感器(以下简称电流互感器)作为电能计量的重要器件之一，其测量准确度直接影响电能计量的精度，因而对其的检定工作显得格外重要，目前主流的电流互感器检定原理是采用直接比较法，该检定方法看似简单，其实在检定工作中也会遇到一些常见问题。
关键词：电流互感器；现场检定；常见问题一、电流互感器工作原理低压电流互感器的工作原理如图1所示。
电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2为电流互感器的二次电流（通常为5A、1A），N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。
当一次电流从电流互感器P1端流进，P2端流出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。
由此可得，电流在理想状态下I1N1=I2N2，所以有I1/I2=N2/N1=K，K为电流互感器的变比。
二、电流互感器检定方法及原理线路检定电流互感器时需要调压器及与之相配套的升流器，标准电流互感器，互感器校验仪及电流负荷箱，检定线路如图2所示，图中T为调压器，用来调节输出电压以调节输出电流大小；s为升流器，与调压器配合，用来提供被检电流互感器Tx所需一次电流。
Z为电流负荷箱，用来给被检电流互感器加上规定的负荷；To为标准电流互感器，其电流比与被检电流互感器相同，作为标准用来与被检电流互感器进行比较，得到二者的二次电流之差即差流；HE为互感器校验仪，用来测试差流与二次电流两相量之比，即为被检电流互感器相对于标准电流互感器的误差。
从计量的角度看，检定系统的关键量值主要包含于绝缘电阻测量、工频耐压试验、二次绕组匝间绝缘强度试验、基本误差测量、磁饱和裕度测量等单元。
结合检定系统的特点，对上述各单元监控的方法也不同。
绝缘电阻测量、工频耐压试验、二次绕组匝间绝缘强度试验单元引起检定质量问题的风险性较小，可以采用设备周期溯源，期间核查，整体校准等方法对其进行质量监控。
电能计量电流互感器现场检定方法和技术探讨摘要：一些设备处在室外环境，长期经受阳光的暴晒和雨水的侵蚀，极易发生损坏，需要定期检定和维护。
比如电流互感器等户外设备，由于设备长时间暴露在空气中运行，易受环境、负荷影响，使得互感器上油箱外罩油位观察窗及一次接头部分容易被氧化和被外部环境污秽物污染，从而引发油位观察窗模糊、渗油等缺陷，需要定期进行维护更换。
由于电流互感器外罩处在高空，如遇高空作业车及作业平台无法抵达设备指定位置时，就需要检定人员攀爬到电流互感器上方进行检定、试验作业，不但工作效率低，还存在一定的安全作业危险性。
为了提高工作效率，降低高空作业风险，又能可靠地检定、试验，减少设备停电时间，本文主要就电能计量电流互感器现场检定方法和技术进行探讨分析，并提出一些个人观点，以供参考。
一、引言变电检定、试验很多是高空作业，需要高空作业车或检定升降平台。
然而，受变电站检定通道、停电范围、安全距离的限制，高空作业车或检定升降平台有时不能到达检定位置。
这就使得一次检定要浪费大量的时间、人力、财力，工作效率较低。
而且，高空作业风险较高，若检定人员怕麻烦，就存在检定不到位的可能。
通过对大量变电站不同型号的电流互感器的现场检定的归类统计，分析电流互感器基础构架结构及尺寸，选择适合槽钢底座构架尺寸的固定方式及对不同间距尺寸槽钢的通用性，明确了整套检定的设计方案。
二、引起电能计量电流互感器误差大的原因电能计量电流互感器有三部分组成:分别是电能表、电流电压互感器以及连接电能表与互感器之间的电气元件。
［1］对应以上三部分，每一部分都会存在误差，因此造成电能计量电流互感器误差的原因也可以从三方面进行考虑:电能表误差、互感器合成误差以及PT二次回路压降三者引起的合成误差。
而三者相加就称为电能计量电流互感器的综合误差。
γ=γb+γh+γdγ:电能计量电流互感器的综合误差γb:电能表的误差γh:电流、电压互感器的合成误差γd:电压互感器二次回路压降引起的合成误差(一)电能表误差电能表误差可从电能表选型不当、电能表自身误差、负载影响、使用不规范四方面考虑。
电流互感器现场试验中误差大幅度偏差问题的研究
电流互感器是电力系统中重要的测量仪器之一，用于对电流进行转换和改变，以便于实现对电力系统中各个部分的监测和控制。
随着电力系统的建设和运行不断发展，对电流互感器的精度要求也越来越高。
然而，实际应用过程中，电流互感器经常出现误差大、幅度偏差较大等问题，影响到了系统的运行和安全。
因此，需要对电流互感器的误差问题进行深入研究和探讨。
首先，误差大问题是电流互感器现场试验中最常见的问题之一。
误差大的原因主要有两个方面：一是互感器内部元件的质量问题，二是环境和外部因素干扰。
针对互感器内部元件质量问题，应通过回路检测和验证等方式来确保互感器的质量和准确性。
对于环境和外部因素的干扰，需要采取优化设计和加强保护措施等措施，从而减少误差的发生。
其次，针对电流互感器幅度偏差问题，可以采用多项措施来进行处理。
首先，应该关注互感器的环境因素，比如温度、湿度、电磁场等，通过实验和分析，确定合理的环境温度和湿度范围，同时采用电磁屏蔽技术，减小电磁场对互感器的影响。
其次，可以通过调整互感器内的元件参数和结构，从而改变其幅度特性，比如选择合适的互感器核型和绕线方式，增加金属屏蔽和绝缘材料的数量和质量等手段，从而使互感器的幅度响应更加适合电力系统实际的需要。
总之，电流互感器的误差问题对电力系统运行的影响非常大。
因此，在进行现场试验前，应对互感器的质量和精度进行严格检测和验证，找出误差来源，并采取相应的措施进行调整和维护，以确保互感器的准确性和稳定性。
同时，也需要从多个层面来优化电力系统的设计和运作，从而减小互感器的误差和幅度偏差，保证电力系统的安全运行。

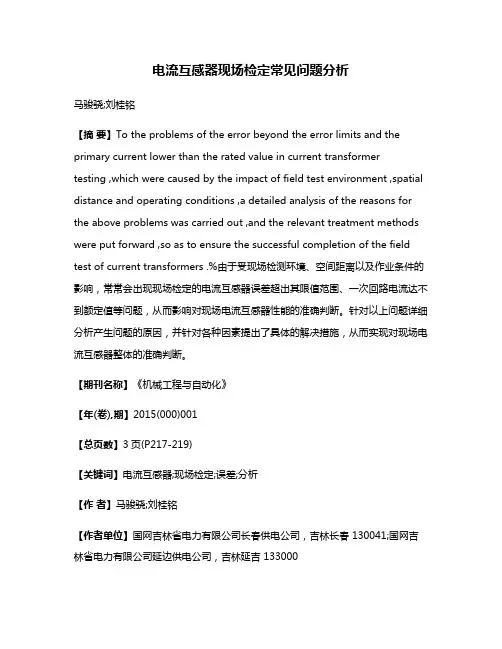

电流互感器现场检定常见问题分析马骏骁;刘桂铭【摘要】To the problems of the error beyond the error limits and the primary current lower than the rated value in current transformertesting ,which were caused by the impact of field test environment ,spatial distance and operating conditions ,a detailed analysis of the reasons for the above problems was carried out ,and the relevant treatment methods were put forward ,so as to ensure the successful completion of the field test of current transformers .%由于受现场检测环境、空间距离以及作业条件的影响，常常会出现现场检定的电流互感器误差超出其限值范围、一次回路电流达不到额定值等问题，从而影响对现场电流互感器性能的准确判断。
针对以上问题详细分析产生问题的原因，并针对各种因素提出了具体的解决措施，从而实现对现场电流互感器整体的准确判断。
【期刊名称】《机械工程与自动化》【年(卷),期】2015(000)001【总页数】3页(P217-219)【关键词】电流互感器;现场检定;误差;分析【作者】马骏骁;刘桂铭【作者单位】国网吉林省电力有限公司长春供电公司，吉林长春 130041;国网吉林省电力有限公司延边供电公司，吉林延吉 133000【正文语种】中文【中图分类】TM4520 引言依据互感器检定规程JJG313－2010《测量用电流互感器》和JJG1021－2007《电力互感器》的相关规定，现场电流互感器的检定采用比较测差法［1－2］，需要测试被检电流互感器在1%～120%额定电流及额定负荷和下限负荷下的误差。
电流互感器现场检定技术及异常处理电流互感器在现场进行检定的时候经常受到现场环境、作业条件、空间距离等因素的影响，造成其误差超出标准范围以及回路电流没有达到额定值等原因，影响我们判断现场电流互感器性能的准确性。
本文主要阐述了电流互感器检定原理和检定系统组成，分析和研究了电流互感器现场检定的步骤，制定了有效的异常处理措施。
标签：电流互感器;现场检定技术;异常处理1. 电流互感器检定原理及检定系统组成1.1 电流互感器检定原理比较测差法是目前我们进行电流互感器检定时经常使用的方法之一，对标准电流互感器和被检定电流互感器通入相同的一次电流，通过对标准电流互感器和被检定电流互感器测量结果的比较，进行电流的二次校对，最终找到标准电流互感器和被检定电流互感器比值差和相位差。
1.2 电流互感器检定系统的组成电流互感器检定系统中包含的设备比较多，主要的有标准电流互感器，一次、二次大电流导线，测试电源等。
在进行电流互感器现场检定过程中，标准电流互感器的等级要高于被检定的电流互感器，至少高出两个等级，例如被检定的电流互感器等级为0.2级，那么标准电流互感器的等级至少为0.05或者0.05S，才能准确的测量出被检定电流互感器的误差值。
我们通常称电流互感器校验仪器为误差测量仪器，能够准确的比较出被检定电流互感器的电流百分比、相位差、比值差，只有比较的结果等级为0.2级时，方为合格。
2. 电流互感器进行现场检定的步骤2.1 现场检定电流互感器的前期准备工作在運送计量检定设备过程中难免会出现磕碰的现象，因此在检定电流互感器运送到现场使用之前一定要进行仔细的检查，根据国家的相关标准规定对接线装置进行检查，避免出现接线松动的现象发生，同时还要对检定电流互感器的技术性能和计量标准规定进行检验，在现场检定中能否正常工作，应保证设备的电源线不出现漏电的现象。
进行电流互感器现场检定过程中，需要保障标准电流互感器和升流器之间的距离最小，尽量的缩短两个仪器之间连接的导线长度，避免导线的过长，造成电阻增大，影响检定结果，同时一次回路周边不能出现另外的回路线。
电流互感器现场检定常见问题及解决措施电流互感器通过把电力系统中大的一次电流转变为1A（或5A）二次电流，提供给保护、控制、计量、测定等二次装置，以实现隔离绝缘的功能，然后配合利用继电设备，如此便可有效保障电力系统的运行稳定性。
在现场检定电流互感器过程中，一般都需控制被检定电流互感器与标准电流互感器的额定容量、变比等保持一致，然后通过比较法进行测定，在该过程中需选用升流器对被测互感器与标准互感器进行升流，并保证一次电流相同，然后标准互感器和被检定互感器间的电流差进入互感器产生回路差，并利用校验仪获取误差值。
尽管该操作看起来简单，然而在具体实施过程中会有很多问题存在，影响检定工作的顺利开展。
二、电流互感器现场检定的机理和检定体系（一）电流互感器现场检定机理电流互感器的现场检验工作通常采取测差比较法进行，在检定过程中对电流比相同的被检互感器和标准互感器实施比较，通过升流器向被测互感器与标准互感器提供一致的一次电流，然后将被测互感器与标准互感器二次电流向互感器校验仪进行输入，以检测被测互感器和标准互感器的相位差与比值差。
被检定电流互感器误差值可用公式表示为：图1中，T_0为标准互感器；T_X为被测互感器；Z_B表示电流负载箱；〖1T〗_X~〖NT〗_X表示和被测定互感器共同使用一次绕组的电流互感器。
当标准互感器与被测定互感器相比超过两个等级时，其被测互感器比值差f_x (％)与相位差δ_x (')可分别用以下公式进行计算：fx=fp (2)δx=δp (3)这里，f_p表示电流在上升过程中所检测比值差的示数（针对等级小于或等于0.2级的互感器）；δ_p表示电流在上升中所检测相位差的示数（针对等级小于或等于0.2级的互感器）。
（二）电流互感器现场检定体系的构成电流互感器现场检定体系包括互感器校核仪、标准互感器、电流负载箱等，以及检测电源（如升流仪器与调压仪器等）、一次电流线、二次检测线等构成。
测定过程中，标准式互感器和被测互感器的电流比应保持一致，且准确级别通常要高出被测互感器两个等级，对≤0.2级的被测互感器类型，标准互感器精确级别应至少是0.05.050.05s级。
计量用电流互感器的现场检定方法分析摘要：电流互感器的现场检定项目包括很多。
其中电流互感器的外观和标志检查、计量绕组极性检查、基本误差测量、实际负荷检测为常规的现场检定项目，其他的检定项目是根据电流互感器运行中发生的误差变化、现场运行环境影响、使用的新型软磁材料等可能造成的误差而增加的项目，本文简述了电流互感器的外观和标志检查、计量绕组极性检查、基本误差测量、实际二次负荷的测量，以及电流互感器现场检定的异常处理，以供参考。
关键词：电流互感器；现场检定；异常处理1.电流互感器的现场检定的条件从客观条件来看，现场检定电流互感器的外部条件包括环境、试验电源、标准设备等。
实施现场检定时，需严格的按照相关规程控制现场的检定条件，保障检定结果的准确性。
环境条件主要包括设备所在环境的温湿度、设备标准、电磁干扰等。
因此，为了符合现场的检定，相关规程规定了环境温度为-25℃～55℃、湿度为＜95%。
应该注意，电流互感器在-25℃～55℃温度范围内，没有大的误差变化，但是电流负载箱设计生产的温度是5℃～35℃，一般情况下常温使用下附加的温度误差可以忽略，如果超过常温会使阻抗误差增加，在低温下使用互感器校验仪可能使液晶显示器不能显示，所以建议使用低温型互感器校验仪或适合低温和高温的电流负载箱。
2.电流互感器的现场检定2.1电流互感器的外观检查首先，可采取目测检测法。
主要针对互感器的外观进行检测，检测主要侧重于互感器外观的完整性，确保没有明显损伤，主要检测内容有：油浸式的油位是否达到正常标准、环氧树脂是否存在裂痕、SF6式气压表的数据指示是否达到规定标准；电流互感器的名牌是否完整，相关技术参数、极性标志、出厂日期、制造时间及额定绝缘标准、准确度等是否完好，数据是否清晰。
这些细节直接决定了后期检查效果，如上述标识不准确应及时核准并做好相应的标记，便于再次检查识别；及时检查接线部位是否规范，针对缺少、损坏或者松动、无标记的，还需及时处理；如铭牌（面板）上有电流互感器变化，还需调整现有接线。
整体检定现场电流互感器检定装置的探讨
发表时间：2016-11-10T11:49:35.623Z 来源：《电力设备》2016年第16期作者：许跃[导读] 为了使电力运行安全在最大程度上得到保证，由此，展开了对电流互感器现场检定问题的探讨与分析。
（国网无锡供电公司计量室 214000）
摘要：近些年来，随着我国科学技术手段的稳步提升，各领域发展也随之发生了很大的转变。
电力事业作为我国基础建设重要组成部分之一，一直以来其发展都受到了社会各界的重视与关注，特别是在科技化、信息化的发展目标带动下，很多新型电力设备设施也应运而生出来。
电流互感器作为新型电力保护装置之一，要想在电力系统运行中发挥出应有的作用与效能，就必须对其装置性能发挥以及作用效果进行检测和分析，这样才能使电流互感器在电力事业发展中得到更好的利用。
关键词：整体检定；现场；电流互感器；问题
伴随着电力事业发展步伐的不断加快，电力设备设施的性能、作用以及安全等问题则为了电力系统运行保障的关键，为了确保电力设备设施运用的可靠性、系统性、安全，电力部门的技术人员开始了针对性的检测与试验。
电流互感器作为电力系统运行的重要保护装置之一，无论是从装置的影响力上，还是从装置的效能上，对于电力系统运行保护来说都是至关重要的，为了使电力运行安全在最大程度上得到保证，由此，展开了对电流互感器现场检定问题的探讨与分析。
一、现场电流互感器检定装置的概述
要想研究和设计出符合各种类型电流互感器的检定装置，首先就要对现场电流互感器检定装置的设计理念、主导思想以及运作原理有一个基本的认识和了解，只有在一个完整设计构想的前提，才能保障检定装置对电流互感器做出更加准确、合理的检测与判定。
（一）电流互感器检定装置的设计基本思想
根据了解，电流互感器检定装置的运行理论是建立在电压互感器基础上，将同变比视作电流互感器的作用效果，之后利用电流互感器所测的的相关数据，包括电力参数和导纳等，通过检测仪器的分析与测算，最终得到被检测互感器的误差，图1则是关于电流互感器检定装置的检测线路图。
公式中各函数的含义分别为：装置测定后误差的补偿值复数实部用△?表示，而在测定中所需测定参数的复数则分别用Y、Z02来表达，这里主要包括励磁导纳和二次负荷总阻抗的复数形式，在互感器存在泄露电流的情况下，Y则需要包括泄露电流导纳的复数形式与正常状态下的励磁导纳复数，最后经过对两个变量的分析与计算，就得到了复数误差，通常会用ε来表示。
在实际的生活与时间过程中，按照工作原理及其应用形式的不同，一般会将现场电流互感器检定装置的接线方式进行区分，目前主要包括间接法、外推法两种常用方法，准确的测定方法，不仅能够加强测定测定装置的测定效果，更能够对日后电流互感器的调试工作提供更加准确的数据和信息。
二、整体现场电流互感器检定装置的应用
经过对目前市场上现场电流互感器检定装置应用和研究情况的分析与总结，现阶段现场电流互感器检定装置主要包括三种类型，它们是电流型、电压型以及阻抗型，但是按照实际的操作中，技术人员为了保证测定的精准，通常会将三种装置相结合，也就得到了整体现场电流互感器检定装置，下面将对整体现场电流互感器检定装置在不同工作原理状态下的检定过程进行分析。
（一）间接法在整体现场电流互感器检定装置中的运用
在使用间接法的条件下，无论对于哪一种检定装置来说，标准器是作为主要的检测目标，，而通常情况下，由于电压型电流互感器检定装置的标准器属于空载电压互感器，在测定之后，阻值一般会为零，或者是0.02欧姆，而对于电流型电流互感器检定装置，电力互感器则是其标准却，那么由于受到二次负荷干扰的影响，因此其测定结果只有0.02欧姆一种情况。
根据技术人员的阐述，如果标准器在检定过程中不存在补偿状态，那么测定误差补偿值复数的实部与标准器自身比差值相叠加之和才是作为最终测定结果的比差值，此时的△?所达标的则是两种形式的误差值，分别是测试误差。
装置自身内部潜在误差，间接的测定结果相位差也会发生一定的改变，相位值则会被看作标准器本身的相位差。
在排除误差干扰的情况下，整体现场电流互感器检定装置在利用间接法之后，所得到的误差补偿值实部的复数则应该表示为零，也就是说标准器的误差是测定误差结果本身，进而表明装置本身相当精确，误差已经可以忽略不计。
（二）外推法在整体现场电流互感器检定装置中的运用
外推法一般只适用于电流型和阻抗型两种检定装置，因为两种装置所使用的标准器同为电流互感器，而不相同的是，在鉴定之后，电流型检定装置采用间接法与外推法的检测检测数值不会发生明显变化，而要想阻抗型检定装置正常运行，必须要以0.8为功率因数数值，5千安或者是10千安为二次负荷的条件下，此时二次负荷检定装置才能有效的完成检测工作。
此外，采用外推法检定结果一般误差都要以负值作为衡量标准，而这些误差通常会来自外推起点以及外推起点以后的测试点，按照测定标准来讲，0.05S级是作为电流互感器装置自身内部的误差值，如果发现采用外推法测定的结果与间接法几乎相同，那么就证明此时的测定误差具备准确性。
三、整体现场电流互感器检定装置对标准器的使用原则
标准器作为整体现场电流互感器检定装置主要的测定项目，自然要对其进行规范和限制，只有保证了所测定互感器的标准器符合测定要求，这样测定结果才会更加具有说服力和参考价值，为此，特对标准器在整体现场电流互感器检定装置使用过程中需要注意的问题进行了整理，以下是标准器需要注意的几点要求。
1、对于不同类型的互感器，电压绕组对测定结果则起着决定性作用，特别是空载电压互感器作为标准器时，为了避免在测定过程中会受到穿心绕组的影响，致使误差增大现象的发生，一般会要求固定绕组作为空载电压互感器的二次电压绕组，且匝数应该保持在10匝以下比较适合。
如果将最大磁导率的被检测电流互感器放在电压互感器条件下进行运行，那么此时1匝感应电动势所对应状态的感应电动势应为0.06伏以上。
2、根据我国在整体现场电流互感器检定装置的设计规范中，明确规定标准器级别应该由检定装置来决定，二者应该最好保持在五倍的关系，在日常生活中我们常见的检定装置级别为0.05S级，那么互感器的级别则会为0.01S级，而且在一般情况下，检定装置测算完之后，如果检定数据准确的话。
这样就不需要在对互感器进行不长计算，另外，标准中表明，在对电流互感器进行检定的时，通常0.02欧姆会作为二次负荷的极限值。
3、通过前面的叙述可以得知，如果检定装置采用的是阻抗型，那么标准器使用则需要具备一定的限定条件，主要包括两点，第一，功率因数固定为0.8，第二，额定负荷为10伏安或者是5伏安，这期间关于标准器中的误差也改不包括测算范围之内。
结束语：根据上述分析，在所有类型检定装置中，主要的误差产生于内附标准互感器及其所检测得到的比值差补偿值。
而选取适用于各类型装置的标准器和相应的整体检定方法，则可分别测得内附标准互感器及其所检测得到的比值差补偿值的误差，因而对此检定装置实行整体检定，是准确可靠的。
